12.1 工业建筑概述

12.1 工业建筑概述

（4）按车间特点分类 1）灵活车间（柱距较大、跨度尺寸较大 的生产厂房，可满足工艺要求并随时进行 设备调整的工业厂房）； 2）联合车间（把几个车间合并成一个面 积较大的车间，目前世界上最大的联合车 间面积达200，000m2）。
பைடு நூலகம்
（5）按生产状况分类 冷加工车间、热加工车间、恒温恒湿 车间。
4 单层厂房组成 （1）房屋的组成（自学） （2）构件的组成
（2）构件的组成 1）承重构件 2）围护构件（自学） 3）其它（自学）
1）承重构件 单层厂房的承重结构有墙承重结构和 骨架（钢筋混凝土骨架、钢骨架）承重结 构两种。 图
3 工业建筑的任务和要求 满足生产工艺要求； 创造良好生产环境； 满足有关技术要求； 良好的综合效益； 注意建筑美观。
13.1 工业建筑概述
1 2 3 4 工业建筑的特点 工业建筑的类型 工业建筑的任务和要求 单层厂房组成
1 工业建筑的特点 工业建筑是指从事工业生产的各种房 屋，包括厂房。辅助生产用房以及为生产 提供动力的房屋。工业建筑与民用建筑相 比所具有的不同特点有以下几条： GO




建筑设计是在工艺设计人员提出的工艺 设计图的基础上进行。 厂房内部具有较大的敞通空间。 屋顶结构复杂。 在单层厂房中多采用钢筋混凝土排架结 构承重，在多层厂房中广泛采用钢筋混 凝土骨架承重，特殊情况下也采用钢骨 架承重。
2 工业建筑的类型 （1）按建筑层数分类 （2）按厂房跨度的数量和方向分类 （3）按跨度尺寸分类 （4）按车间特点分类 （5）按生产状况分类
（1）按层数分类 单层厂房、多层厂房、混合厂房。 图
（2）按厂房跨度的数量和方向分类 单跨厂房、多跨厂房、纵横相交厂房。 图

房屋建筑学课件第9章工业建筑构造概述与结构构

房屋建筑学课件第9章工业建筑构造概述与结构构
学员对课程改进的建议
部分学员提出希望增加更多的实践环节和互动 环节，以便更好地将理论知识与实践相结合。
THANKS
感谢观看
基础的类型 根据地质条件、荷载大小和建筑物要求等因素，基础可分 为浅基础和深基础。浅基础包括独立基础、条形基础、筏 形基础等；深基础包括桩基、沉井基础等。
基础的设计与施工要求 基础设计需满足承载力、稳定性和变形要求，施工时应确 保基础的位置、尺寸和标高符合设计要求，同时注意地基 的处理与加固。
主体结构部分
震设防要求。
实例二
某多层混凝土框架工业建筑，通 过合理的结构布置和构造措施， 实现各层不同功能区域的灵活划 分和使用要求，同时保证结构的
整体性和稳定性。
实例三
某轻型门式刚架工业厂房，采用 标准化、模块化的设计思路，快 速高效地完成了结构选型和布置 工作，有效缩短了设计周期和施
工工期。
05 工业建筑抗震设 计与加固措施
多元化与个性化
随着消费者需求的不断变化，工 业建筑将越来越注重多元化和个 性化的设计，以满足不同行业和 企业的需求。
学员自我评价与反馈
学员对课程内容的掌握程 度
通过测试和作业，学员对课程内容的掌握程度 较高，能够熟练运用所学知识进行工业建筑的 设计和构造。
学员对教学方法的评价
学员普遍认为教学方法灵活多样，既有理论讲解又有 案例分析，使得学习过程更加生动有趣。
交通流线顺畅
组织好人流、物流和运输流线，避免交叉干扰，提高生产效率。
结构布置合理
根据受力特点和荷载分布，优化结构布置，减少材料消耗和降低造价。
灵活性与可扩展性
考虑未来生产发展和工艺改进的可能性，预留一定的灵活性和可扩展空间。
案例分析：成功选型与布置实例

工业建筑概论

工业建筑概论

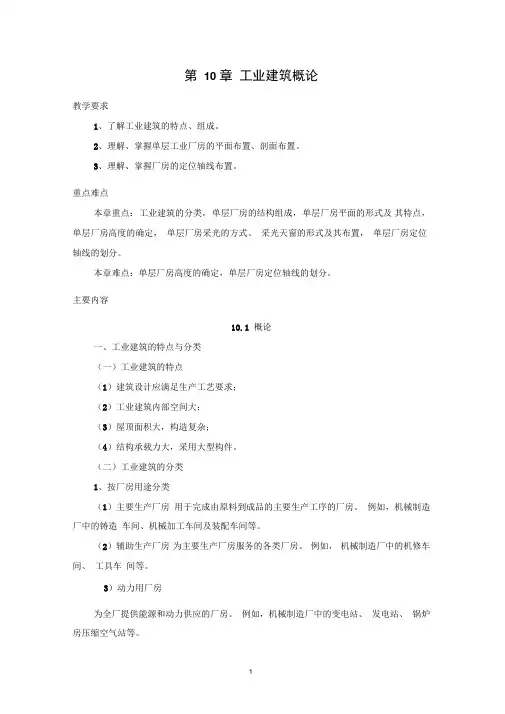

第10 章工业建筑概论教学要求1、了解工业建筑的特点、组成。

2、理解、掌握单层工业厂房的平面布置、剖面布置。

3、理解、掌握厂房的定位轴线布置。

重点难点本章重点：工业建筑的分类，单层厂房的结构组成，单层厂房平面的形式及其特点，单层厂房高度的确定，单层厂房采光的方式、采光天窗的形式及其布置，单层厂房定位轴线的划分。

本章难点：单层厂房高度的确定，单层厂房定位轴线的划分。

主要内容10.1 概论一、工业建筑的特点与分类（一）工业建筑的特点（1）建筑设计应满足生产工艺要求；（2）工业建筑内部空间大；（3）屋顶面积大，构造复杂；（4）结构承载力大，采用大型构件。

（二）工业建筑的分类1、按厂房用途分类（1）主要生产厂房用于完成由原料到成品的主要生产工序的厂房。

例如，机械制造厂中的铸造车间、机械加工车间及装配车间等。

（2）辅助生产厂房为主要生产厂房服务的各类厂房。

例如，机械制造厂中的机修车间、工具车间等。

3）动力用厂房为全厂提供能源和动力供应的厂房。

例如，机械制造厂中的变电站、发电站、锅炉房压缩空气站等。

（4）储藏用库房用来储存生产原料、半成品或成品的仓库。

例如，油料库、金属材料库、成品库等。

（5）运输工具用房用于停放、检修各种运输工具的库房。

例如，汽车库、电瓶车库等。

2、按厂房内部生产状况分类（1）热加工厂房在生产过程中散发大量热量、烟尘的厂房。

如炼钢、轧钢、铸造等车间。

（2）冷加工车间在正常温度、湿度条件下进行生产的车间。

如机械加、装配等车间。

（3）有侵蚀性介质作用的车间指在生产过程中会受到酸、碱、盐等侵蚀性介质的作用，对厂房耐久性有影响的车间。

（4）恒温、恒湿车间产品的生产对室内温度、湿度的稳定性要求很高的车间。

如精密仪器、纺织等车间。

（5）洁净车间产品的生产对空气的洁净度要求很高的车间。

如医药、集成电路等生产车间。

3、按厂房层数分类（1）单层厂房（2）多层厂房（3）混合层次厂房二、单层厂房结构组成（一）单层厂房结构体系1、砖混结构厂房砖混结构厂房由砖墙或柱与钢筋混凝土屋面梁或屋架组成。

工业建筑概述

工业建筑概述

•
Lk=L-2e
• 从图中知道e=B+Cb+h
•
• 在实际工程中，由于吊车形式、起重量、厂房跨度、高度 和柱距等不同，以及是否设置安全走道板等的差别，外墙、 边柱与纵向定位轴线的定位有以下两种：
• 1．封闭结合
• 当B+Cb+h≤e时，边柱外缘和墙内缘应与纵向定位轴线相 重合 ，此时屋盖与外纵墙无空隙，不需设补充构件，这 种结合方式称为封闭结合。它适用于柱距为6m、吊车起重 量小于或等于20t的厂房。
• 3．变形缝处柱与横向定位轴线的定位
• 在单层厂房中，横向伸缩缝、防震缝出一般设双 柱屋架。因此，变形缝处应采用两条横向定位轴 线。柱的中心线均应自定位轴线向两侧各移600mm， 两条横向定位轴线分别通过两侧屋面板、吊车梁 等纵向构件的标志尺寸端部，两轴线间的距离a应 满足变形缝宽度的规定。(如图11-8)
• ②当高跨纵向定位轴线采取“非封闭结合”，低跨为 “封闭结合”，且封墙壁底面高于低跨屋面时，其插入距 ai=ae+ac+t
• ③当高低两跨纵向定位轴线均采用“封闭结合”封墙底 面高于低跨屋面时ai=ae
• ④当高跨纵向定位轴线采取“非封闭结合”，低跨仍为 “封闭结合”，且封墙底面高于低跨屋面时，其插入距 ai=ae+ac
一、 定位轴线概述 • 通常把垂直于厂房长度方向（即平行于屋架）
的定位轴线称为横向定位轴线；由左向右依次按1、 2、3---进行编号。 • 平行于厂房长度方向（即垂直于屋架）的定 位轴线称为纵向定位轴线，由下向上依次按A、B、 C---等进行编号，其中I、O、Z不参与编号，一面 和阿拉伯数字1、0、2混淆。 • 柱子纵、横向定位轴线在平面上形成有规律 的网络称为柱网。 • 柱网尺寸的确定，实际上就是确定厂房的跨 度和柱距。

《工业建筑概述》课件

《工业建筑概述》课件
02
工业建筑不仅提供生产所需的场 所，还承载着企业形象、生产安 全和环境保护等多重功能。
分类
按用途分类
可分为生产车间、仓库、实验 室等。
按结构形式分类
可分为钢结构、混凝土结构、 木结构等。
按层数分类
可分为单层、多层和高层工业 建筑。
按跨度分类
可分为大跨度、中跨度和小跨 度工业建筑。
02
工业建筑的特点与要求
稳定性分析
确保结构在各种工况下都处于稳定 状态。
03
02
动力分析
计算结构在地震、风载等动力作用 下的响应。
优化设计
基于计算分析结果，对结构进行优 化，降低成本并提高性能。
04
05
工业建筑的电气与给排水 设计
电气设计要点
电源设计
确保工业建筑内有稳定、可靠的电源，满足生产设备和照明等用电需 求。
配电系统设计
环保管理制度建立
制定并实施环保管理制度，加强工业 建筑内的环境卫生管理，减少污染物 排放，保护生态环境。
06
工业建筑的施工与维护
施工要点
ቤተ መጻሕፍቲ ባይዱ验收与调试
完成施工后进行验收和调试，确保工业建 筑的功能和性能符合设计要求和使用需求 。
施工前准备
进行现场勘察，制定施工计划，准备施工 材料和设备，确保施工队伍具备相应资质 和经验。
根据用电负荷和设备分布，合理规划配电线路和设备布局，提高供电 效率和安全性。
防雷与接地设计
为工业建筑安装防雷设施，并确保设备、人员安全接地，防止雷击和 电击事故。
照明设计
根据生产需求和场所特点，选用合适的照明灯具和光源，提供足够的 照明亮度，并注意节能环保。
给排水设计要点

建筑结构教案模块9 工业建筑概述

建筑结构教案模块9 工业建筑概述

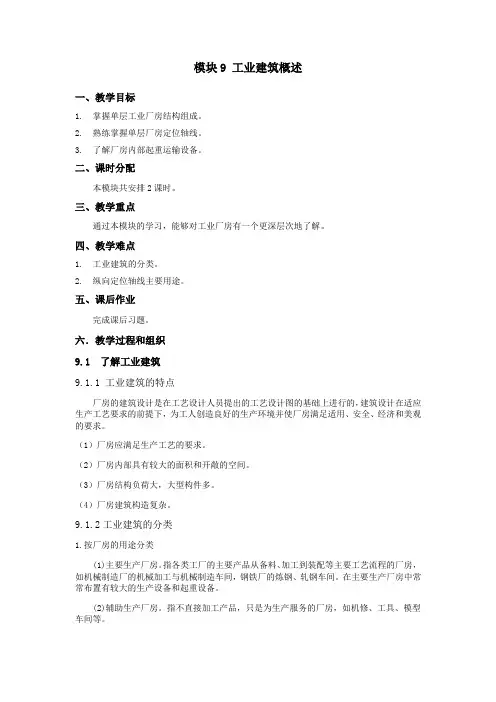

模块9 工业建筑概述一、教学目标1.掌握单层工业厂房结构组成。

2.熟练掌握单层厂房定位轴线。

3.了解厂房内部起重运输设备。

二、课时分配本模块共安排2课时。

三、教学重点通过本模块的学习，能够对工业厂房有一个更深层次地了解。

四、教学难点1.工业建筑的分类。

2.纵向定位轴线主要用途。

五、课后作业完成课后习题。

六．教学过程和组织9.1 了解工业建筑9.1.1 工业建筑的特点厂房的建筑设计是在工艺设计人员提出的工艺设计图的基础上进行的，建筑设计在适应生产工艺要求的前提下，为工人创造良好的生产环境并使厂房满足适用、安全、经济和美观的要求。

（1）厂房应满足生产工艺的要求。

（2）厂房内部具有较大的面积和开敞的空间。

（3）厂房结构负荷大，大型构件多。

（4）厂房建筑构造复杂。

9.1.2工业建筑的分类1.按厂房的用途分类(1)主要生产厂房。

指各类工厂的主要产品从备料、加工到装配等主要工艺流程的厂房，如机械制造厂的机械加工与机械制造车间，钢铁厂的炼钢、轧钢车间。

在主要生产厂房中常常布置有较大的生产设备和起重设备。

(2)辅助生产厂房。

指不直接加工产品，只是为生产服务的厂房，如机修、工具、模型车间等。

(3)动力用厂房。

指为全厂提供能源和动力的厂房，如发电站、锅炉房、氧气站等。

(4)材料仓库建筑。

指贮存原材料、半成品、成品的房屋(一般称仓库)，如机械厂的金属料库、油料库、燃料库等。

由于贮存物质不同，在防火、防爆、防潮、防腐等方面有不同的设计要求。

(5)运输用建筑。

指贮存及检修运输设备及起重消防设备等的房屋，如汽车库、机车库、起重机库、消防车库等。

(6)其他建筑。

如水泵房、污水处理设施等。

2.按厂房的层数分类（1）单层工业厂房（2）多层工业厂房（3）层数混合的工业厂房3. 按厂房的跨度尺寸分类（1）小跨度工业厂房（2）大跨度工业厂房9.1.3单层工业厂房的结构类型单层厂房结构按其承重结构的材料分，有混合结构、钢筋混凝土结构和钢结构等类型。

第九章工业建筑概述

第九章工业建筑概述
7 门与窗
§ 7.1 门窗的形式与尺度 2 门的形式和尺度 1）门的开启方式
平开门、弹簧门、推拉门、折叠门、转门
门扇与门框用铰链连接， 门扇水平开启，有单扇、 双扇及向内开、向外开 之分。平开门构造简单， 开启灵活，安装维修方便
7 门与窗
§ 7.1 门窗的形式与尺度 2 门的形式和尺度 1）门的开启方式
7 门与窗
§ 7.1 门窗的形式与尺度 1 窗的形式和尺度 1）窗的开启方式—悬窗
7 门与窗
§ 7.1 门窗的形式与尺度 1 窗的形式和尺度 1）窗的开启方式—立转窗
窗扇绕垂直中轴转动的窗。这种窗通风效果好，但不严密 不宜用于寒冷和多风沙的地区。
7 门与窗
§ 7.1 门窗的形式与尺度 1 窗的形式和尺度 1）窗的开启方式—推拉窗
窗一般由窗框、窗扇、五金件及附件组成。 窗框是窗与墙体的连接部分，由上框、下框、 边框、中横框和中竖框组成。
窗扇是窗的主体部分，分为活动扇和固定扇两种，一 般由上冒头、下冒头、边梃和窗芯(又叫窗棂)组成骨架， 中间固定玻璃、窗纱或百叶。
五金零件包括铰链、插销、风钩等。
7 门与窗
§ 7.2 木门窗的构造 1 木窗 1）木窗的组成
内平开窗
平开窗
外平开窗
重庆大学建筑城规学院 建筑技术研究所绘制
7 门与窗
§ 7.1 门窗的形式与尺度 1 窗的形式和尺度 1）窗的开启方式—平开窗
7 门与窗
§ 7.1 门窗的形式与尺度 1 窗的形式和尺度 1）窗的开启方式—悬窗
窗扇绕水平轴转动的窗。按照旋转轴的位置可分为 上悬窗、中悬窗和下悬窗。
7 门与窗
§ 7.1 门窗的形式与尺度 2 门的形式和尺度 1）门的开启方式

房屋建筑学--建筑工业化

房屋建筑学--建筑工业化

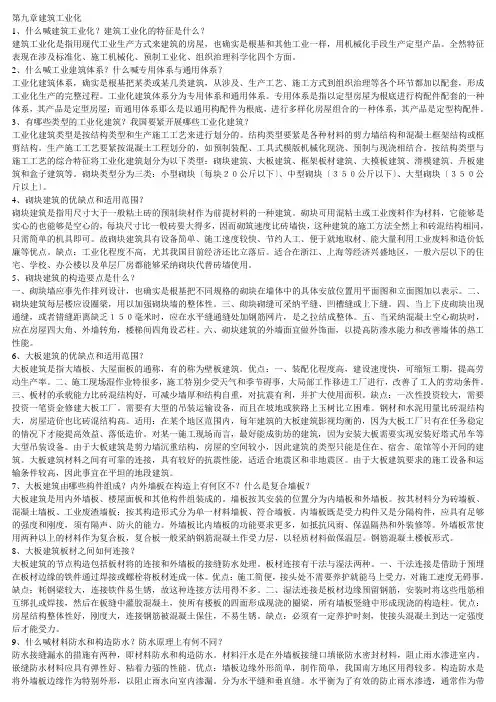

第九章建筑工业化1、什么喊建筑工业化？建筑工业化的特征是什么？建筑工业化是指用现代工业生产方式来建筑的房屋，也确实是根基和其他工业一样，用机械化手段生产定型产品。

全然特征表现在涉及标准化、施工机械化、预制工业化、组织治理科学化四个方面。

2、什么喊工业建筑体系？什么喊专用体系与通用体系？工业化建筑体系，确实是根基把某类或某几类建筑，从涉及、生产工艺、施工方式到组织治理等各个环节都加以配套，形成工业化生产的完整过程。

工业化建筑体系分为专用体系和通用体系。

专用体系是指以定型房屋为根底进行构配件配套的一种体系，其产品是定型房屋；而通用体系那么是以通用构配件为根底，进行多样化房屋组合的一种体系，其产品是定型构配件。

3、有哪些类型的工业化建筑？我国要紧开展哪些工业化建筑？工业化建筑类型是按结构类型和生产施工工艺来进行划分的。

结构类型要紧是各种材料的剪力墙结构和混凝土框架结构或框剪结构。

生产施工工艺要紧按混凝土工程划分的，如预制装配、工具式模版机械化现浇、预制与现浇相结合。

按结构类型与施工工艺的综合特征将工业化建筑划分为以下类型：砌块建筑、大板建筑、框架板材建筑、大模板建筑、滑模建筑、升板建筑和盒子建筑等。

砌块类型分为三类：小型砌块〔每块２０公斤以下〕、中型砌块〔３５０公斤以下〕、大型砌块〔３５０公斤以上〕。

4、砌块建筑的优缺点和适用范围？砌块建筑是指用尺寸大于一般粘土砖的预制块材作为前提材料的一种建筑。

砌块可用混粘土或工业废料作为材料，它能够是实心的也能够是空心的，每块尺寸比一般砖要大得多，因而砌筑速度比砖墙快，这种建筑的施工方法全然上和砖混结构相同，只需简单的机具即可。

故砌块建筑具有设备简单、施工速度较快、节约人工、便于就地取材、能大量利用工业废料和造价低廉等优点。

缺点：工业化程度不高，尤其我国目前经济还比立落后。

适合在浙江、上海等经济兴盛地区，一般六层以下的住宅、学校、办公楼以及单层厂房都能够采纳砌块代替砖墙使用。

工业建筑

工业建筑

工业生产过程中应用和产生的酸、碱、盐以及侵蚀性溶剂，大气、地下水、地面水、土壤中所含侵蚀性介质， 都会使建筑物受到腐蚀。此外，建筑物还会受到生物腐蚀。
防腐设计：①限制侵蚀性介质的作用范围；②将侵蚀性介质稀释排放；③在建筑布置、结构选型、节点构造 和材料选择等方面采取防护措施。
布置要点 ①对散发大量侵蚀性介质的厂房、仓库、贮罐、排气筒、堆场等，尽可能集中布置于常年主导风 向的下风侧和地下水流向的下游。为利于通风，厂房和仓库的长轴应尽量垂直于主导风向。②室外场地应有足够 的排水坡度（一般不小于0.5%），并布置排水明沟。③厂内输送侵蚀性液体、气体的管道尽量集中埋置；架空敷 设时放在下层，以免危及其他管道。④排除侵蚀性污水的管道所设的检查井（窨井），应同建筑物基础保持一定 的距离。
类型
1.按用途：主要生产厂房；辅助生产厂房；动力用厂房；储存用房屋；运输用房屋；其它。 2.按层数：单层厂房；多层厂房；混合层次厂房。 3.按生产状况：冷加工车间；热加工车间；恒温恒湿车间；洁净车间；其他种情况的车间，有爆炸可能性的 车间，有大量腐蚀作用的车间，有防微震、高度噪声、防电磁波干扰等车间。
设计要点 ①凡散发侵蚀性气体、粉尘的建筑物，造型力求简单。为保持良好的自然通风，可采用敞开式、 半敞开式建筑。②围护结构应根据室内温度、湿度情况，加强保温性能，以减少墙面、屋面由于侵蚀性气体的冷 凝结露腐蚀建筑物。为避免侵蚀性粉尘集聚，屋面不宜砌筑女儿墙。③采用木制或塑料、玻璃钢制门窗。④外露 的金属构件或零件应适当加大尺寸或涂饰耐腐蚀涂料。⑤楼面、地面的防护是建筑防腐蚀设计的关键。
特点
1.厂房应满足生产工艺的要求。 2.厂房内部有较大的面积和空间。 3.厂房的结构、构造复杂，技术要求高。 4.必须紧密结合生产。 5.生产工艺不同的厂房具有不同的特征。 6.采光、通风、屋面排水及构造处理较复杂。

《工业建筑设计》PPT课件教案

《工业建筑设计》PPT课件教案

THANK YOU
感谢各位观看
04
工业建筑的绿色建筑设计
绿色建筑的概念与意义
总结词
基本概念、重要性
详细描述
绿色建筑是指在建筑设计、施工和运营过程中，充分考虑节能、环保、经济、适应性等方面，旨在降低对环境的 负面影响，同时提高人类生活质量的建筑。随着全球环境问题日益严重，绿色建筑已成为当今世界建筑领域的必 然趋势。
工业建筑的节能设计
工周期较长。
钢结构
具有较高的承载能力和跨度，适用 于大型工业厂房和仓库。其特点是 施工速度快，但需要做好防腐和防 火措施。
混合结构
结合钢筋混凝土结构和钢结构的特 点，根据实际需求进行选择和组合 ，以提高建筑的性能和经济效益。
工业建筑的结构选型与设计
根据工业用途和工艺 要求进行结构选型， 确保满足生产和使用 功能。
05
工业建筑的设计实践与案例分析
某钢铁厂厂房设计案例分析
总结词
大型工业建筑，功能分区明确，结构体系独 特
详细描述
该钢铁厂厂房设计案例主要介绍了大型工业 建筑的设计理念和实施过程。设计团队根据 钢铁生产工艺流程，将厂房划分为原料区、 生产区、成品区等不同功能区域，并采用独 特的结构体系，确保厂房的稳定性和耐久性 。同时，该案例还着重强调了环保和节能技 术的应用，以降低能耗和减少对环境的影响
环保设计是绿色建筑的重要组成部分，主要关注工业建筑在生产过程中产生的各种污染 物的处理与控制。通过合理的排放和处理系统设计，可以有效减少工业建筑对周边环境 的影响。同时，环保设计还强调对建筑废弃物的回收和再利用，以实现资源的最大化利
用。
工业建筑的可持续性发展
要点一
总结词
长期发展、生态平衡

工业建筑概述

工业建筑概述

图11-64 嵌缝式
图面搭盖式构造
• 3、天窗 • 在大跨度或多跨度的单层厂 房中，为满足采光和通风的 要求，常在厂房屋顶上设置 天窗。天窗的种类很多，常 见的有矩形天窗、下沉式天 窗、平天窗等 。 • （1）矩形天窗 矩形天窗由天窗架、天 窗屋面板、天窗扇、天窗侧 板、天窗端壁等组成，如图 11-22所示。
•
图11-12 高低跨中柱（无纵向伸缩缝）与纵向定位轴线的关系
• 11.2.5 高低跨中柱变形缝处的纵向定位轴线定位
• 1、变形缝处设单柱时的纵向定位轴线加上高低跨处采用单 柱设纵向伸缩缝时，低跨屋架（或屋面梁）搁置在活动支 座上，采用两条纵向定位轴线，其插入距有以下四种情况： • ①当高低跨纵向定位轴线均采用“封闭结合”，且封墙 底面低于低跨屋面时，其插入距ai=ae+t; • ②当高跨纵向定位轴线采取“非封闭结合”，低跨为 “封闭结合”，且封墙壁底面高于低跨屋面时，其插入距 ai=ae+ac+t • ③当高低两跨纵向定位轴线均采用“封闭结合”封墙底 面高于低跨屋面时ai=ae • ④当高跨纵向定位轴线采取“非封闭结合”，低跨仍为 “封闭结合”，且封墙底面高于低跨屋面时，其插入距 ai=ae+ac
1.排架结构 （1）横向排架构件 （2）纵向联系构件 （3）支撑系统 （4）围护结构 2.刚架结构 （1）装配式钢筋混凝土门式刚架结构 （2）钢结构
图11-15 钢筋混凝土排架结构单层厂房
• 11.3.2 屋面与天窗 • 单层工业厂房的屋面直接承受风、雨、雪、热、 寒等的影响，由于单层工业厂房屋面面积较大， 集水量多，因此必须处理好屋面的排水和防水问 题。 • 1.屋面排水 • 单层厂房的屋面排水方式分外排水和内排水两种。 • （1）外排水 • （2）内排水

工业建筑

工业建筑

工业建筑一、概述（一）工业建筑的特点、分类及结构组成1、工业建筑的特点工业建筑是指用以从事工业生产的各种房屋（一般称厂房）。

它与民用建筑一样，要体现适用、安全、经济、美观的方针；在设计原则、建筑用料和建筑技术等方面，两者也有许多共同之处。

但由于生产工艺复杂多样，在设计配合、使用要求、室内采光、屋面排水等方面，工业建筑又具有如下特点：（1）厂房的建筑设计是在工艺设计人员提出的工艺设计图的基础上进行的，建筑设计在适应生产工艺要求的前提下，应为工人创造良好的劳动环境并使厂房满足适用、安全、经济和美观的要求。

（2）由于厂房中的生产设备多、体量大、各部生产连系密切，并有多种起重运输工具通行，致使厂房内部具有较大的敞通空间。

例如，有桥式吊车的厂房，室内净高一般均在8米以上；有六千吨以上水压机的锻压车间，室内净空要超过20米；厂房长度一般均在数十米以上，有些大型轧钢厂，其长度可多达数百米甚至超过到千米。

（3）当厂房宽度较大时，特别是多跨厂房，为满足室内采光、通风的需要，屋顶上往往设有天窗；为了屋面防水、排水的需要，还应设置屋面排水系统。

这些设施均使屋顶构造复杂。

由于设有天窗，室内大都无天棚，屋顶承重结构袒露于室内。

（4）在单层厂房中，由于跨度大、屋顶及吊车荷载较重，多采用钢筋混凝土排架结构承重；在多层厂房中，由于楼板荷载较大，广泛采用钢筋混凝土骨架承重。

对于特别高大的厂房，或有重型吊车，或高温厂房，或地震烈度较高地区的厂房，宜采用钢骨架承重。

2、工业建筑的分类工业生产的类别繁多，生产工艺不同，分类亦随之而异，在建筑设计中常按厂房的用途、内部生产状况及层数进行分类：（1）按厂房的用途分：①主要生产厂房指进行着产品加工的主要工序的厂房。

例如，机械制造厂中的铸工车间、机械加工车间及装配车间等。

这类厂房的建筑面积较大、职工人数较多、在全厂生产中占重要地位，是工厂的主要厂房。

②辅助生产厂房指为主要生产厂房服务的。

例如、机械制造厂中的机修车间、工具车间等。

房屋建筑构造 第5版 第九章 工业建筑概述

房屋建筑构造 第5版 第九章 工业建筑概述
（4） 满 足 特 殊 方 面 的 要 求 有 的 厂 房 为 保 证 正 常 生 产 ， 要 求 保 持 一 定 的 温 度 、 湿 度 或 要 求 防尘 、 防 振 、 防 爆 、 防 菌 、 防 放 射 线 等 ， 设 计 时 应 采 取 相 应 的 特 殊 技术措施来满足其要求。
（5） 厂 房 内 通 常 会 有 各 种 工 程 技 术 管 网 如 上 下 水 、 热 力 、 压 缩 空 气 、 煤 气 、 氧 气 和电 力 供 应 管 道 等 ， 构 造 上 应 予 以 考 虑 。
1 工业建筑的特点与分类
二、工业建筑的分类
1.按厂房的用途分
（1） 主 要 生 产 厂 房 用 于 产 品 从 原 料 到 成 品 的 整 个 加 工 、 装 配 过 程 的 厂 房 。 例 如 机 械制 造 厂 的 铸 造 车 间 、 热 处 理 车 间 、 机 械 加 工 车 间 和 机 械 装 配 车 间 等 。
1 工业建筑的特点与分类
一 、工 业 建 筑 的 特 点 及 设 计 要 求
（1） 厂 房 要 满 足 生 产 工 艺 流 程 的 要 求 因 为 每 一 种 工 业 产 品 的 生 产 都 有 一 定 的 生 产 程序 ， 这 种 程 序 称 之 为 生 产 工 艺 流 程 ， 生 产 工 艺 流 程 的 要 求 将 决 定 着 厂 房 平面布置和形式。
（6） 厂 房 内 常 有 各 种 运 输 车 辆 通 行 生 产 过 程 中 有 大 量 的 原 料 、 加 工 零 件 、 半 成 品 、成 品 、 废 等 需 要 用 蓄 电 池 车 、 汽 车 或 火 车 进 行 运 输 ， 所 以 厂 房 设 计 时 应 解 决 好 运 输 工 具 的通 行 问 题。

建筑识图-工业建筑概述

建筑识图-工业建筑概述
成。通常在排架柱的牛腿上设置的吊车梁上安放轨 道，桥架行驶在吊车梁上。
在桥架上设置起重小车，小车沿桥架横向移动。 小车上有供起重用的滑轮组。桥式吊车的起重量为 50～400t，甚至更大。桥式吊车适用于大跨度的厂房。
图19.9 单轨悬挂吊车
图19.10 梁式吊车
（a）悬挂式；（b）支承式
图19.11 桥式吊车
19.1.1 按厂房的用途分类
（1）主要生产厂房 （2）生产辅助厂 （3）动力用厂房 （4）材料仓库建筑 （5）运输用建筑 （6）其他
19.1.2 按厂房的层数分类
（1）单层工业厂房（图19.1） 这类厂房多用于冶金、机械等重工业。其特点
是设备体积大、载量重，车间内以水平运输为主， 大多靠厂房中的起重运输设备和车辆进行运输。单 层厂房又分为单跨和多跨两种。 （2）多层工业厂房（图19.2）
19.5.1.2 自承重砖墙与砌块墙
（1）墙和柱的相对位置及连接构造 ①墙和柱的相对位置 厂房外墙和柱的相对位
置通常可以有四种构造方案，如图19.18所示。 a 外墙设置 b 柱嵌入外墙内 c 外墙全嵌入柱间 ②墙和柱的连接构造 厂房外墙可用各种方式
与柱子相连接，其中最简单常用的做法是采用钢筋 拉结，如图19.19所示。
板材墙如按其所在墙面位置不同，可分为檐口板、 窗上板、窗框板、窗下板、一般板、山尖板、勒脚
（2）墙板的布置 墙板在墙面上的布置方式，最广泛采用的是横向
①横向布置，如图19.25（a）、（b） ②竖向布置，如图19.25（d） ③混合布置，如图19.25（c）所示。 山墙墙身部位墙板布置方式与侧墙相同，山尖 部位随屋顶外形可布置成台阶形、人字形、折线形 等，如图19.26所示。
这类厂房常用于轻工业类，如纺织、仪表、电 子、食品、印刷、皮革、服装等工业，常见的层数 为2～6层。

项目9、工业建筑

项目9、工业建筑
项目9、工业建筑
• 本章主要内容： • 9.1工业建筑概述 • 9.2工业建筑的的起重运输设备 • 9.3单层工业厂房柱网及定位轴线 • 9.4单层工业厂房构件 • 9.5墙体 • 9,6屋面 • 9.7天窗 • 9.8单层厂房侧窗与大门构造 • 9.9钢梯
9.1工业建筑概述
9.1.1 工业建筑的概念
12.6)。 (2)梁式吊车
由梁架和电葫芦组成。有悬挂式和支承式两种 类型(图12.7)。 (3)桥式吊车
由桥架和起重行车(或称小车)组成(图12.8)
9.3单层工业厂房柱网及定位轴线
9.3.1柱网尺寸 柱网是厂房承重柱的定位轴线在平面上排列 所形成的网格。柱网尺寸的确定实际上就是 确定厂房的跨度和柱距(图13.1) 。
• 设变形缝时的等高跨中柱
–当等高跨厂房设有纵向伸缩缝时，可采用 单柱并设两条纵向定位轴线。(图13.11)
–高跨厂房需设置纵向防震缝时，应采用双 柱及两条纵向定位轴线。(图13.12)
（2）不等高跨中柱与纵向定位轴线的定位
• 无变形缝时的不等高跨中柱
–高跨采用封闭结合，且高跨封墙底面高于低跨屋面， 宜采用一条纵向定位轴线，若封墙底面低于低跨屋 面，宜采用两条纵向定位轴线。(图13.13(a)、(b))。
(1)等高跨中柱与纵向定位轴线的定位 • 无变形缝时的等高跨中柱
–等高厂房的中柱宜设单柱和一条纵向定位轴线， 柱的中心线宜与纵向定位轴线相重合(图 13.10(a)) 。
–等高厂房的中柱，由于相邻跨内的桥式吊车起重 量在30t以上，厂房柱距较大或有其他构造要求时 需设置插入距。中柱可采用单柱，并设两条纵向 定位轴线(图13.10(b)) 。
单层厂房的特点
(1) 以生产工艺为主 (2) 内部空间大 (3) 荷载大 (4) 构造复杂 (5) 技术管网多
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

返回
(二)纵向定位轴线
1.边柱与纵向定位轴线的关系 2.中柱与纵向定位轴线的关系
返回
1.边柱与纵向定位轴线的关系
纵向定位轴线的标定与吊车桥架端头长度, 纵向定位轴线的标定与吊车桥架端头长度 , 桥架端头 与上柱内缘的安全缘隙宽度以及上柱宽度有关. 与上柱内缘的安全缘隙宽度以及上柱宽度有关. 为使吊车跨度与厂房跨度相协调, 为使吊车跨度与厂房跨度相协调,二者之间的关系为
图9-5 单层厂房结构主要荷载示意
返回
纵向联系构件
(1)吊车梁 承受吊车自重和起重的重量及运行中所有的荷载( 承受吊车自重和起重的重量及运行中所有的荷载(包括 吊车起动或刹车产生的横向,纵向冲击力) 吊车起动或刹车产生的横向,纵向冲击力),并将其传 给排架柱. 给排架柱. (2)基础梁 (3)连系梁 是厂房纵向柱列的水平连系构件, 是厂房纵向柱列的水平连系构件,用以增加厂房的纵向 刚度,当设在墙内时,承受上部墙体的荷载, 刚度,当设在墙内时,承受上部墙体的荷载,并将荷载 传给纵向柱列. 传给纵向柱列.
L — Lk=2e
厂房跨度( 式中 L——厂房跨度(m); 厂房跨度 m);
LK——吊车跨度(吊车轮距)(m); 吊车跨度( 吊车跨度 吊车轮距) m); e——轴线至吊车轨中心线的距离,一般取750mm, 轴线至吊车轨中心线的距离, 750mm 轴线至吊车轨中心线的距离 一般取750mm,
当吊车起重量大于50吨时或有构造要求时,可取1000 1000mm 当吊车起重量大于50吨时或有构造要求时,可取1000mm 50吨时或有构造要求时 砖混结构的厂房中,当采用梁式吊车时允许取500mm. 砖混结构的厂房中,当采用梁式吊车时允许取500mm. 500mm
返回Leabharlann 承受上部墙体重量,并把它传给基础. 承受上部墙体重量,并把它传给基础.
支撑系统构件
加强厂房的空间整体刚度和稳定性, 加强厂房的空间整体刚度和稳定性 , 它主要传递水 平荷载和吊车产生的水平刹车力. 平荷载和吊车产生的水平刹车力. 柱间支撑 屋盖支撑
返回
围护构件( 围护构件(一)
(1)屋面板 ) 直接承受板上的各类荷载(包括屋面自重, 直接承受板上的各类荷载(包括屋面自重,屋面覆盖材 积灰及施工检修等荷载),并将荷载传给屋架. ),并将荷载传给屋架 料,雪,积灰及施工检修等荷载),并将荷载传给屋架. (2)天窗架 ) 它传给屋架或屋面梁. 承受天窗上的所有荷载并把 它传给屋架或屋面梁. (3)抗风柱 ) 同山墙一起承受风荷载, 同山墙一起承受风荷载,并把荷载中的一部分传到厂 房纵向柱列上去,另一部分直接传给基础. 房纵向柱列上去,另一部分直接传给基础.
1.跨度 两纵向定位轴线间的距离称为跨度. 两纵向定位轴线间的距离称为跨度 . 单层厂房的跨度 18m 18m以下时, 30M数列, 12m 15m 在 18 m 及 18 m 以下时 , 取 30 M 数列 , 如 9 m,12m,15m, 18m 18m;在18m以上时,取60M数列,如24m,30m,36m等. 18m以上时, 60M数列, 24m 30m 36m 2.柱距 两横向定位轴线的距离称为柱距. 两横向定位轴线的距离称为柱距.单层厂房的柱距应采 60M数列, 12m 一般情况下均采用6 用60M数列,如6m,12m,一般情况下均采用6m.抗风柱 柱距宜采用15M数列, 柱距宜采用15M数列,如4.5m,6m,7.5m. 15
(2)非封闭结合 )
对于柱距为6m,吊车起重量 的厂房, 对于柱距为 ,吊车起重量≥30/5t的厂房,(如 的厂房 右图)此时其相应参数为: 右图)此时其相应参数为: 因为吊车起重≥ 因为吊车起重 30/5t,其相应的参数为 , e=750mm 一般情况下: 一般情况下:上柱截面高度 h=400mm 吊车规格:B=300mm 吊车规格: Cb ≥100mm 安全缝隙宽度: 安全缝隙宽度: Cb= e - (B+h) Cb = 750mm-(300+400)mm=50mm ≤ 100mm ( ) 安全缝隙宽度小于允许宽度. 安全缝隙宽度小于允许宽度. 如仍采用封闭结合, 如仍采用封闭结合,不可能满足吊车运行时所需 安全缝隙宽度的要求. 安全缝隙宽度的要求. 查现行
图9-4 单层厂房结构组成
返回
二,单层厂房结构类型
(1)排架结构 ) (2)刚架结构 )
返回
(1)排架结构
是由柱子, 基础, 屋架( 屋面梁) 是由柱子 , 基础 , 屋架 ( 屋面梁 ) 构成的一种骨架 体系. 体系 . 它基本特点是把屋架看成一个刚度很大的横 屋架( 屋面梁) 与柱子的连接为铰接, 梁 , 屋架 ( 屋面梁 ) 与柱子的连接为铰接 , 柱子与 基础的连接为刚接. 基础的连接为刚接. 如图9-6所示 如图 所示
返回
横向排架
(1)基础 ) 承受柱和基础梁传来的全部荷载,并将荷载传给地基. 承受柱和基础梁传来的全部荷载,并将荷载传给地基. (2)柱 ) 是厂房结构的主要承重构件,承受屋架,吊车梁, 是厂房结构的主要承重构件,承受屋架, 吊车梁, 支 撑,连系梁和外墙传来的荷载,并把它传给基础. 连系梁和外墙传来的荷载,并把它传给基础. (3)屋架(屋面梁) )屋架(屋面梁) 是屋盖结构的主要承重构件, 是屋盖结构的主要承重构件,承重屋盖及天窗上的全 部荷载,并将荷载传给柱子. 部荷载,并将荷载传给柱子.
图9-6 排架结构
返回
(2)刚架结构
是将屋架( 屋面梁) 与柱子合并成为一个构件, 是将屋架 ( 屋面梁 ) 与柱子合并成为一个构件 , 柱 子与屋架( 屋面梁) 连接处为整体刚性节点, 子与屋架 ( 屋面梁 ) 连接处为整体刚性节点 , 柱子 与基础的连接为铰接点. 与基础的连接为铰接点. 常用的有门式刚架和钢框刚架. 常用的有门式刚架和钢框刚架. 如图9-7所示 如图 所示
图9-7 刚架结构
返回
第三节 厂房内部的起重运输设备
一,悬挂式单轨吊车 二,单梁电动起重吊车 三,桥式吊车
返回本章
一,悬挂式单轨吊车
由电动葫芦和工字钢轨两部分组成. 由电动葫芦和工字钢轨两部分组成 . 工字钢轨可以 悬挂在屋架( 或屋面梁) 下弦. 悬挂在屋架 ( 或屋面梁 ) 下弦 . 轨上设有可水平移 动的滑轮组(即电动葫芦) 起重量为1 动的滑轮组(即电动葫芦),起重量为1～5t.
图9-2 多层厂房
图9-3 混合层数厂房
(三)按生产状况分 (1)热加工车间 ) (2)冷加工车间 ) (3)恒温恒湿车间 ) (4)洁净车间 ) (5)其他特种状况的车间 )
返回
第二节 单层工业厂房的结构组成和类型 一,单层厂房结构组成 二,单层厂房结构类型
返回本章
一,单层厂房结构组成
横向排架 纵向联系构件 支撑系统构件 围护构件
山墙为非承重墙时, 2)山墙为非承重墙时,墙内缘与 横向定位轴线相重合, 且端部柱 横向定位轴线相重合 , 应自横向定位轴线向内移60mm, 应自横向定位轴线向内移60mm, 60mm 如图9 13所示. 如图9-13所示. 所示
3)在横向伸缩缝或防震缝处, )在横向伸缩缝或防震缝处, 应采用双柱与两条定位轴线, 应采用双柱与两条定位轴线,且 柱的中心线均应自定位轴线向两 侧各移600mm,如图9-13所示 所示. 侧各移600mm,如图9-13所示.
(1)封闭结合 )
对于无吊车或只设悬挂式吊车的厂房以及柱距为 6m,吊车起重量 的厂房,如右图 ,吊车起重量≤20/5t的厂房 如右图: 的厂房 如右图: 因为吊车起重≤20/5t时,其相应的参数为: 因为吊车起重 时 其相应的参数为: e=750mm 一般情况下: 一般情况下:上柱截面高度 h=400mm 查现行吊车规格: 查现行吊车规格:B=260mm Cb≥80mm 安全缝隙宽度: 安全缝隙宽度: Cb= e - (B+h) Cb= 750-(260+400)mm=90mm >80mm ( ) 安全缝隙宽度大于允许宽度. 安全缝隙宽度大于允许宽度. 即:h+B+Cb≤e 此时边柱外缘,墙内缘宜与纵向定位轴线相重合, 此时边柱外缘,墙内缘宜与纵向定位轴线相重合, 屋架端部与墙内缘与重合,形成"封闭结合"的 屋架端部与墙内缘与重合,形成"封闭结合" 构造. 构造.
图9-8 单轨悬挂吊车
返回
二,单梁电动起重吊车
由电动葫芦和梁架组成,起重量一般为 由电动葫芦和梁架组成,起重量一般为0.5~5t. . 悬挂式梁式吊车: 悬挂式梁式吊车 : 梁架悬挂在屋架下工字钢轨固 定在梁架上, 定在梁架上,电动葫芦悬挂在工字钢轨上 支座式梁式吊车:梁架支承在吊车梁上,工字钢轨 支座式梁式吊车:梁架支承在吊车梁上, 固定在梁架上,电动葫芦悬挂在工字钢轨上. 固定在梁架上,电动葫芦悬挂在工字钢轨上.
图9-10 单层厂房定位轴线
返回
二,定位轴线的确定
(一)横向定位轴线 (二)纵向定位轴线
返回
(一)横向定位轴线
1 ) 除了靠山墙的端部柱和 横向变形缝两侧柱外, 横向变形缝两侧柱外 , 厂房 纵向柱列中的中间柱的中心 线应与横向定位轴线相重合, 线应与横向定位轴线相重合 , 如图9 12所示. 如图9-12所示 所示
第九章 工业建筑概述
第一节 工业建筑的特点与分类 第二节 单层工业厂房的结构组成和类型 第三节 厂房内部的起重运输设备 第四节 单层厂房的定位轴线
第一节 工业建筑的特点与分类
一,工业建筑的特点及设计要求 二,工业建筑的分类
返回本章
一,工业建筑的特点及设计要求
(1)厂房要满足生产工艺流程的要求 (2)厂房要求有较大的内部空间 ) (3)厂房要有良好的通风和采风 ) (4)满足特殊方面的要求 ) (5)厂房内通常会有各种工程技术管网 ) (6)厂房内常有各种运输车辆通行 )
围护构件( 围护构件(二)
(4)外墙 ) 厂房的大部分荷载由排架结构承担,因此,外墙是自 厂房的大部分荷载由排架结构承担,因此, 承重构件,主要起防风,防雨,保温,隔热,遮阳, 承重构件,主要起防风,防雨,保温,隔热,遮阳,防 火等作用. 火等作用. (5)窗与门 ) 供采光,通风,围护,分隔和交通联系及疏散. 供采光,通风,围护,分隔和交通联系及疏散. (6)地面 ) 满足生产使用及运输要求等
