第1篇一、工程概况本工程为一座高层住宅小区，占地面积约100亩，总建筑面积约30万平方米，包括12栋住宅楼、商业裙楼、地下车库等。
建筑层数24-32层，单层地下室车库和一些地面附属建筑。
施工过程中，测量工作应遵循“先控制后细部，从整体到局部”的程序，确保工程质量。
二、测量工作内容1. 施工前的准备（1）施工图审核：对施工图纸进行全面审查，确保图纸的准确性和完整性。
（2）测量定位依据点的交接与检测：对建设单位提供的基准点进行交接和检测，确保其准确性。
（3）测量方案编制与数据准备：根据工程特点，编制测量方案，准备测量数据。
（4）测量仪器和工具的检验校正：对测量仪器和工具进行检验和校正，确保其精度。
2. 施工过程中的测量工作（1）控制测量：在施工现场埋设若干个测量控制点，组成一个完全能满足平面放样、高程传递和沉降观测需要的施工专用控制网。
（2）面控制网：根据场地条件、建筑物平面形状、主要点线分布情况，建立场区施工测量坐标系，利用全站仪电子极坐标放样软件进行放样。
（3）细部测量：根据施工需要，对建筑物各部位进行测量，如轴线定位、标高控制、楼层放样等。
3. 施工结束后的测量工作（1）竣工测量：对建筑物进行竣工测量，确保施工质量。
（2）沉降观测：对建筑物进行沉降观测，了解其沉降情况。
三、测量工作要求1. 测量计算要依据正确，方法科学，严谨有序。
2. 测量工作应严格执行国家相关标准和规范。
3. 测量人员应具备一定的专业知识和实践经验。
4. 测量工作应与施工进度相协调，确保施工顺利进行。
5. 测量成果应准确、完整，便于查阅和存档。
总之，房建施工组织测量工程是建筑工程施工过程中的重要环节，对施工质量、进度和安全具有重大影响。
因此，必须高度重视测量工作，确保工程顺利进行。
第2篇一、概述房建施工组织测量工程是建筑工程施工的重要组成部分，其目的是为施工提供准确的测量数据和定位依据，确保工程质量。
本文将针对房建施工组织测量工程进行详细阐述。
高層建築施工測量施工方案1 施工測量依據設計圖紙和甲方給定的座標點，進行建築物的定位放線，建立施工測量控制網。
控制網點必須留在便於施工複測而又不易破壞的地方，應用混凝土包裹以防施工中擾動網點，造成測量誤差。
1.1平面控制網的佈設平面控制網由甲方和中冶集團瀋陽勘察研究總院提供，3 號樓由○B 、○J 、○1 、○37 軸、4 號樓由○D 、○L 、○1 、○35 軸方向構成矩形平面控制網，依據矩形平面控制網控制建築物地下室軸線，地下室放樣依次為依據。
詳圖見後附圖。
由於3 號樓在地下室以上分成四段施工，所以控制網要加密，在-0.9m 的板依據原有的控制網放樣，以此為依據，重新建立平面控制網，距○2 、○18 、○36軸1m 平行線和距○D 、○J 軸1m 平行線的交點A、B、C、D、E、F 構成矩形控制網，控制一～四段放樣。
整個建築物的控制點上層留置300mm×300mm預留洞，傳遞各軸線位置。
由於4 號樓在地下室以上分成三段施工，在-0.9 的板依據原有的控制網放樣，依次為依據，重新建立平面控制網，距3、11 軸1m 平行線和距B、J軸1m 平行線的交點A、B、C、D,構成矩形控制網，控制一段放樣。
距12、25、33 軸1m 平行線和距D、L 軸1m 平行線的交點E、F、G、H、L、J,構成矩形控制網,控制一、二、三段放樣。
1.2高程測量標高控制根據建設單位提供的水準點，利用水準儀、塔尺、鋼尺傳遞至底板來控制標高。
注意結構與建築標高的不同。
對於建設單位所提供的水準點應就近引測一較為永久的標高複測點，標注其絕對標高值。
建設單位所提供水準點及標高複測點應有書面記錄，並應有建設單位及監理單位現場代表簽字認證。
水準點及絕對標高由加方提供，位置在迎賓路的四川天府酒店對面路橋欄杆臺上。
絕對高程為8.078m。
3 號樓、4 號樓±0.000 引測在售樓處和營房牆上，並用紅油漆標注，用來控制地下室高程測量。
完整高层建筑全流程施工过程看完一目了然
一、前期准备
1、现场勘测和测量：首先完成基础工程前的现场勘测，测量与分析
地质概况，勘定建筑的范围和位置、确定地基平整度和仰角。
并分析结构
系统、抗震设计类型、开挖深度等。
2、方案设计：根据项目方案要求和勘测结果，完成设计图纸的设计，包括建筑结构、抗震构造、机电设备、环境和景观等，并将设计报告编制
完成。
同时完成材料的采购，并工程材料进场准备。
3、地下排水系统安装：安装地下排水系统，给建筑物供排水用。
4、地基处理：完成地基处理，处理现场土地上存在的大量草木杂碎，除去高低不平的地面，让其达到承载与防潮的要求。
二、开挖施工
1、拆迁：进行拆迁，将影响高层建筑的构造、设备、道路等进行清理，以便进行后续施工。
2、土石方施工：进行土石方施工，按照土石方图纸要求，挖掘土方，并加固表层土壤，以便高层建筑的安全与稳定。
3、桩基施工：进行桩基施工，按照桩基图纸要求，钻制防水桩，加
固桩身，检验桩质量，做到钻桩平整，满足设计要求。
4、临时基础施工：进行临时基础施工，安装地基处理系统。
高层建筑工程施工测量方案及方法一、引言高层建筑工程施工测量是指在高层建筑施工过程中进行的各种测量工作，包括建筑物的基准测量、地形测量、建筑物的外观测量、结构尺寸测量、设备安装位置测量等。
准确的施工测量是高层建筑施工的重要保证，它直接影响到施工质量和工期。
二、施工测量方案1.建立测量基准建立测量基准是高层建筑施工测量的首要任务。
可以利用大地水准测量和全站仪测量等方法建立建筑物的基准点，并进行相应的测量标志物的设置。
在测量过程中，要注意合理布设测量控制点，确保施工过程中的测量数据的准确性和可靠性。
2.地形测量地形测量是高层建筑施工的前期准备工作，它可以提供施工场地的地势和地貌信息，为施工设计和施工方案提供依据。
地形测量可以采用导线测量、全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理，得到详细的地形图和剖面图，为后续的施工提供参考。
3.建筑物外观测量建筑物的外观测量主要是为了控制建筑物的形状和尺寸，以及建筑物与周围环境的协调。
建筑物的外观测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过地理信息系统进行处理和分析。
在进行建筑物外观数量测量时，要特别注意测量设备的准确性和测量操作的规范性。
4.结构尺寸测量结构尺寸测量是高层建筑施工中非常重要的一项工作，它可以通过测量建筑物的各种尺寸参数来控制建筑物的形态和结构的稳定性。
结构尺寸测量可以采用全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行结构尺寸测量时，要特别注意测量设备的准确性和测量操作的规范性。
5.设备安装位置测量设备安装位置测量是高层建筑施工中的一项重要任务，它可以确保设备的位置准确、与结构的连接牢固，以及为后续的设备运行和维护提供便利。
设备安装位置测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行设备安装位置测量时，要特别注意测量设备的准确性和测量操作的规范性。
引言概述：高层建筑施工测量方案是在建筑施工中进行必要的测量和数据分析的指导性文件。
本文将分析和讨论高层建筑施工测量方案的相关内容，包括测量方法、测量工具和测量过程等。
通过合理的测量方案，可以确保高层建筑施工的精确性和安全性。
正文内容：1.测量方法1.1传统测量方法1.1.1全站仪测量法1.1.2定向测量法1.1.3高程测量法1.2先进测量方法1.2.1激光扫描测量法1.2.2三维扫描测量法1.2.3动态测量法2.测量工具2.1全站仪2.1.1传统全站仪2.1.2激光全站仪2.1.3光电全站仪2.2激光扫描仪2.2.1三维激光扫描仪2.2.2云激光扫描仪2.2.3激光扫描测量软件2.3GNSS定位系统2.3.1高精度GNSS系统2.3.2实时差分GNSS系统2.3.3RTKGNSS系统3.测量过程3.1前期准备3.1.1建立测量基准点3.1.2建立测量控制网3.1.3制定测量方案3.2施工测量3.2.1水平测量3.2.2垂直测量3.2.3斜坡测量3.3数据处理与分析3.3.1数据采集3.3.2数据处理3.3.3数据分析4.测量精度控制4.1精度评定标准4.1.1精度等级4.1.2测量限差4.2测量误差分析4.2.1系统误差4.2.2随机误差4.2.3累积误差4.3精度控制措施4.3.1仪器校准4.3.2测量方案优化4.3.3数据质量控制5.施工测量安全5.1安全意识培养5.1.1培训和教育5.1.2安全操作规范5.1.3应急预案5.2安全设备保障5.2.1安全帽5.2.2安全绳索5.2.3安全网5.3安全管理措施5.3.1安全巡检5.3.2安全考核5.3.3事故处理与记录总结：高层建筑施工测量方案是确保施工精确性和安全性的重要文件。
本文讨论了测量方法、测量工具、测量过程、测量精度控制和施工测量安全等几个关键点。
通过合理的测量方案和精确的测量工具，可以保障高层建筑施工的顺利进行和安全性。
同时，也提出了测量精度控制和施工测量安全的相关措施，以确保高层建筑施工的质量和安全。

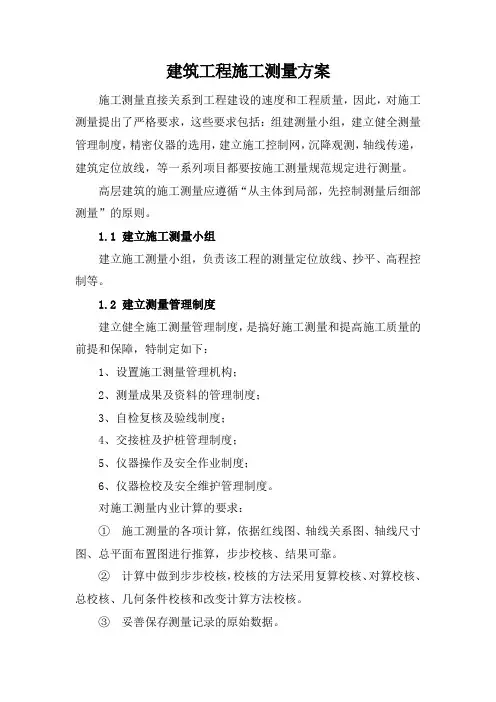

建筑工程施工测量方案施工测量直接关系到工程建设的速度和工程质量，因此，对施工测量提出了严格要求，这些要求包括：组建测量小组，建立健全测量管理制度，精密仪器的选用，建立施工控制网，沉降观测，轴线传递，建筑定位放线，等一系列项目都要按施工测量规范规定进行测量。
高层建筑的施工测量应遵循“从主体到局部，先控制测量后细部测量”的原则。
1.1 建立施工测量小组建立施工测量小组，负责该工程的测量定位放线、抄平、高程控制等。
1.2 建立测量管理制度建立健全施工测量管理制度，是搞好施工测量和提高施工质量的前提和保障，特制定如下：1、设置施工测量管理机构；2、测量成果及资料的管理制度；3、自检复核及验线制度；4、交接桩及护桩管理制度；5、仪器操作及安全作业制度；6、仪器检校及安全维护管理制度。
对施工测量内业计算的要求：①施工测量的各项计算，依据红线图、轴线关系图、轴线尺寸图、总平面布置图进行推算，步步校核、结果可靠。
②计算中做到步步校核，校核的方法采用复算校核、对算校核、总校核、几何条件校核和改变计算方法校核。
③妥善保存测量记录的原始数据。
④记录填写规定表格时，字体工整、清晰、整齐。
1.3 施工前准备工作1、控制桩12根（50×50×800）。
2、3厘米铁钉0.5公斤。
3、大锤、小锤、锯、斧、红蓝铅笔、线板等工具。
4、选用全站仪、水准仪配两把水准尺，50米钢卷尺，各种仪器其精度达到国家建筑测量标准。
5、对讲机4部。
1.4 测量方法1、建立平面控制网：根据建设单位提供红线图和建筑物轴线的设计采用投影法和主轴线法测量布设“井”字型控制网，控制桩定于地面，并在桩顶面打上铁钉作为标志。
在周围直径500mm，高300mm 范围内用混凝土浇筑作以保护。
2、轴线桩的测设及垂直度控制措施：利用极坐标法，根据本工程设计轴线坐标，测出轴线控制桩，利用轴线控制桩采用全站仪直接引测轴线，首层以上轴线传递采用激光经纬仪逐层投测控制，即“内控法”(如图1)。
高层建筑施工测量施工方案1 施工测量依据设计图纸和甲方给定的坐标点，进行建筑物的定位放线，建立施工测量控制网。
控制网点必须留在便于施工复测而又不易破坏的地方，应用混凝土包裹以防施工中扰动网点，造成测量误差。
1.1平面控制网的布设平面控制网由甲方和中冶集团沈阳勘察研究总院提供，3 号楼由○B 、○J 、○1 、○37 轴、4 号楼由○D 、○L 、○1 、○35 轴方向构成矩形平面控制网，依据矩形平面控制网控制建筑物地下室轴线，地下室放样依次为依据。
详图见后附图。
由于3 号楼在地下室以上分成四段施工，所以控制网要加密，在-0.9m 的板依据原有的控制网放样，以此为依据，重新建立平面控制网，距○2 、○18 、○36轴1m 平行线和距○D 、○J 轴1m 平行线的交点A、B、C、D、E、F 构成矩形控制网，控制一～四段放样。
整个建筑物的控制点上层留臵300mm×300mm预留洞，传递各轴线位臵。
由于4 号楼在地下室以上分成三段施工，在-0.9 的板依据原有的控制网放样，依次为依据，重新建立平面控制网，距3、11 轴1m 平行线和距B、J轴1m 平行线的交点A、B、C、D,构成矩形控制网，控制一段放样。
距12、25、33 轴1m 平行线和距D、L 轴1m 平行线的交点E、F、G、H、L、J,构成矩形控制网,控制一、二、三段放样。
1.2高程测量标高控制根据建设单位提供的水准点，利用水准仪、塔尺、钢尺传递至底板来控制标高。
注意结构与建筑标高的不同。
对于建设单位所提供的水准点应就近引测一较为永久的标高复测点，标注其绝对标高值。
建设单位所提供水准点及标高复测点应有书面记录，并应有建设单位及监理单位现场代表签字认证。
水准点及绝对标高由加方提供，位臵在迎宾路的四川天府酒店对面路桥栏杆台上。
绝对高程为8.078m。
3 号楼、4 号楼±0.000 引测在售楼处和营房墙上，并用红油漆标注，用来控制地下室高程测量。
高层建筑施工测量施工方案一、工程概况本高层建筑位于_____市_____区，总建筑面积为_____平方米，地上_____层，地下_____层，建筑高度为_____米。
结构形式为_____，基础类型为_____。
二、施工测量准备（一）技术准备1、熟悉施工图纸，了解设计意图，掌握建筑物的各种尺寸和标高。
2、学习和掌握施工测量规范和标准，制定施工测量方案。
（二）仪器准备1、配备高精度的全站仪、水准仪、激光铅垂仪等测量仪器，并确保仪器经过检定合格且在有效期内。
2、准备好测量所需的钢尺、塔尺、对讲机等辅助工具。
（三）人员准备成立专业的测量小组，由经验丰富的测量工程师担任组长，组员具备相应的测量技能和资质。
三、测量控制网的建立（一）平面控制网1、根据建设单位提供的控制点，采用全站仪进行测设，建立本工程的平面控制网。
2、控制点应选在通视良好、便于保护、不受施工影响的地方，并设置明显的标志。
3、对平面控制网进行定期复测，确保其精度满足施工要求。
（二）高程控制网1、依据建设单位提供的水准点，采用水准仪进行引测，建立本工程的高程控制网。
2、水准点应设置在稳固、不易被破坏的地方，并做好保护措施。
3、对高程控制网进行闭合差检验，确保其精度符合规范要求。
四、基础施工测量（一）土方开挖测量1、根据平面控制网和设计图纸，放出基础开挖线，并撒上白灰。
2、测量开挖深度，控制基底标高，防止超挖或欠挖。
（二）基础垫层测量1、在垫层上投测基础中心线和边线，作为基础模板安装的依据。
2、测量垫层标高，确保垫层平整度符合要求。
（三）基础钢筋绑扎测量1、测量钢筋位置，保证钢筋间距和保护层厚度符合设计要求。
2、对基础柱、墙的插筋位置进行测量放线，确保其位置准确。
（四）基础模板测量1、测量模板的垂直度和平整度，及时调整偏差。
2、检查模板的上口标高，确保基础顶面标高符合设计要求。
五、主体结构施工测量（一）首层施工测量1、在首层地面上设置内控点，内控点应组成闭合图形，便于校核。
测量施工方案(6)
在进行施工工程之前，测量是至关重要的一步。
本文将介绍一个完整的测量施工方案。
具体步骤如下：
第一步：确定测量任务
在开始测量之前，首先要明确测量的任务和目的。
这包括确定需要测量的区域范围、精度要求、测量对象的特点等。
只有明确了测量任务，才能有针对性地进行后续的工作。
第二步：选择测量方法
根据测量任务的需求，选择合适的测量方法。
常见的测量方法包括GPS测量、全站仪测量、水准测量等。
应根据具体情况选择最适合的测量方法。
第三步：准备测量工具
在开始测量之前，要确保测量工具的准确性和完好性。
包括校准仪器、检查测量设备、备用设备等。
第四步：现场实施测量
根据测量任务和选择的测量方法，在现场进行测量工作。
在测量过程中，要注意环境因素的影响，确保数据的准确性。
第五步：数据处理和分析
完成测量后，对测量数据进行处理和分析。
这包括数据的整理、计算、绘制测量图等工作。
通过数据处理和分析，可以得出最终的测量结果。
第六步：制定报告和交付
最后一步是制定测量报告，并将测量结果交付给相关方。
测量报告应包括测量任务、方法、过程、结果、分析等内容，以便相关方了解测量工作的全貌。
以上就是一个完整的测量施工方案。
通过严谨的步骤和方法，可以确保测量工作的准确性和可靠性，为后续施工工程提供有力支持。
高层建筑施工测量方案流程高层建筑施工测量方案流程对于高层及超高层建筑的划分，建筑设计规范、建筑抗震设计规范、建筑防火设计规范没有一个统一规定，一般认为建筑总高度超过24m为高层建筑，建筑总高度超过60m为超高层建筑。
那么，下面是由店铺为大家提供高层建筑施工测量方案流程，欢迎大家参考学习。
编制依据(一) 《工程测量规范》(GB 50026—93);(二) 《建筑工程施工测量规程》(DBJ 01-21-95);(三) 《建筑安装工程资料管理规程》(DBJ 01-51-2003);(四) 《建设工程监理规程》(DBJ 01-41-2002);(五) 《国家一、二等水准测量规范》 GB 12897—91;(六) 设计图纸。
根据以上规范、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。
测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等;1.检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映，以便及时纠正。
2.对所有进场的仪器设备及人员进行初步调配;3.复印预定人员的上岗证书，由总工程师组织进行技术交底。
4.根据图纸条件及工程内部结构特征确定轴线控制网形式。
场区平面控制网的测设(一)场区平面控制网布设原则及要求1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
2. 轴线控制网的布设根据总平面图、基础结构平面图等进行布设。
3. 控制点应选在通视条件良好、安全、易保护的地点。
4. 控制桩位必须用混凝土保护，需要时用钢管进行围护，涂上红油漆作好警示标识;(二)平面控制网的布设测量人员接到业主提供的北京市测绘设计研究院的场区控制点测量成果后，使用2″级拓普康电子全站仪对控制点进行校测，复测结果证明基准控制点符合相关规范要求后方可使用。
然后根据控制点7、8、K1、K2测设二级建筑物平面控制网的各控制桩位(数字轴1、3、6、8、11、14;字母轴A、D、G、K、N、R、T)。
控制网示意图如下：平面控制网的精度技术指标规定如下：等级测角中误差(mβ) 边长相对中误差(k)二级±12″ 1/15000高程控制网的建立(一)高程控制网的布设1. 为保证建筑物竖向施工的精度要求，在场区内应至少布设三个水准控制点，建立高程控制网。
在本工程的四周拟布设三个高程控制点;2.水准点应布设在通视良好的位置，距离基坑边线不小于15米;3. 高程控制网的精度，不低于三等水准网的精度;4. 高程控制网的建立是根据甲方提供的场区水准基点BM1、BM2、BM3，测设一条三等附合水准路线，联测出场区所布设施工水准控制点高程，经平差计算后的结果作为本工程的高程控制网。
高程控制网位置示意如图：(二)高程控制网的等级及观测技术要求1. 高程控制网的等级为三等，水准测量技术要求如下表：等级高差全中误差(mm/km) 仪器型号水准尺与已知点联测次数附合或闭合环线次数平地闭合差(mm)三等±6 DS1DS3 铟瓦双面往返各一次往返各一次 12注：L为往返测段附合水准路线长度(km)2. 水准观测主要技术指标见下表：等级视线长度(m) 前后视距差(m) 前后视距累积差(m) 视线高度(m) 基、辅分划读数较差(mm) 基辅分划测高差之差(mm)三等≤75 ≤2 ≤5 ≥0.3 2.0 3.0±0.000以下施工测量(一)轴线控制桩的校测1. 在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，影响到正常施工及工程施测的精度要求。
2. 校测仪器采用测量精度2”级、测距精度2mm+3ppm的全站仪。
(二)平面放样测量1、开挖线放样。
首先根据轴线控制桩投测出控制轴线，然后根据开挖线与控制轴线的尺寸关系放样出开挖线，并撒出白灰线作为标志。
当基槽开挖到接近槽底设计标高时，用经纬仪根据轴线控制桩投测出基槽边线和集水坑开挖边线，并撒出白灰线指导开挖。
2、轴线投测。
基础底板混凝土浇筑并凝固后，根据基坑边上的轴线控制桩，将J2经纬仪架设在控制桩位上，经对中、整平后、后视同轴对面方向桩，将控制轴线投测到作业面上。
然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。
细部放样示例：3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表并报监理验线，以便能及时进行下道工序。
4、验线时，允许偏差如下：主轴线间距允许偏差(mm)L ≤30 m ±530m60mL >90m ±205、支立模板时的测量控制1) 中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm或+1000mm标高线，控制模板平面位置及高度。
2) 模板垂直度检测模板支立好后，吊线坠校核模板的垂直度，检查线坠与轴线间距离，来校核模板的位置。
(三)±0.00以下结构施工中的标高控制1、高程控制点的联测。
在向基坑内引测标高时，首先联测高程控制网点。
经联测确认无误后，方可向基坑内引测所需的标高。
2、基坑标高基准点的引测方法：悬吊钢尺法。
以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。
标高基准点用红油漆标注在基坑侧面上，并标明数据。
3、土方开挖标高控制。
在土方开挖即将挖到设计底标高时，测量人员要对开挖深度进行实时测量，即以引测到基坑的标高基准点为依据，用S3水准仪抄测出挖土标高，并撒出白灰点指导清土人员按标高清土。
4、施工标高点的测设。
施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。
施工标高点测设在柱立筋上，并用红油漆作好标记。
5、标高抄测的精度应控制在允许范围内，如下表所示：高度H 允许偏差(mm)每层±3 mmH <30 m ±5 mm30m60m90m±0.00以上施工测量(一)平面控制测量本工程各建筑物±0.00以上的轴线控制采用激光铅直仪竖向投测法进行传递。
1、平面控制网的布设1)内控点布设平面内控点的布设，要根据施工流水段的划分进行，每一流水段至少布设3个点，作为该流水段的测量控制点。
内控点布置示意图(以D座公寓为例)如下：2)埋件的埋设内控点所在平面层楼板相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。
以后在各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出f150mm孔洞，以便轴线向上投测。
3)预埋件作法预埋铁件由100×100×8mm厚钢板制作而成，在钢板下面焊接F12钢筋，且与底板焊接浇筑。
预埋件示意图4)控制点的测设待预埋件埋设完毕后，将内控点所在纵横轴线分别投测到预埋铁件上，并用TOPCON 601全站仪进行测角、测边校核，精度合格后作为平面控制依据。
内控网的精度不低于轴线控制网的'精度。
内控点如下图：5)激光接收靶激光接收靶由300×300×5mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。
接收靶示意图2、内控点竖向投测1)仪器简介在进行内控点的竖向传递时，采用仪器为瑞士徕卡仪器公司的LeicaZL型激光铅直仪。
该仪器精度高，向上投测精度1/200000。
在我公司承建的上海国际金融中心工程钢结构的施工测量工作中采用该仪器进行内控点的竖向投测，取得了良好的效果。
LeicaZL型激光铅直仪2) 内控点竖向投测在内控点上架设好激光铅直仪，打开电源发射激光，在铅直仪度盘0°、90°、180°、270°四个位置向上投测，作业层测量人员用激光接收靶接收并取四点中点作为轴线控制点。
如下图所示：轴线竖向投测示意图3、轴线竖向投测的允许误差：项目允许误差(mm)每层 3高度(H) H£30m 530m60m90m4、作业层轴线、细部线放样1) 轴线控制点投测到施工层后，将经纬仪分别置于各点上，检查相邻点间夹角是否为90°，然后用检定过的50M钢尺校测每相邻两点间水平距离，检查控制点是否投测正确。
控制点投测正确后依据控制点与轴线的尺寸关系放样出轴线。
轴线测放完毕并自检合格后，以轴线为依据，依图纸设计尺寸放样出柱边线、洞口边线等细部线;圆弧柱测量：圆弧柱中心线的控制采用CAD图解法测量放样，在电脑上使用CAD标注功能将圆弧控制线与横、纵轴关系尺寸数据标出，测量人员根据数据放样圆弧及圆柱控制线。
(二)高程的传递1、首先从高程控制点将高程引测到首层便于向上竖直量尺处(如主舞台周围墙立面)，校核合格后作为起始标高线，并弹出墨线，用红油漆标明高程数据。
2、标高的竖向传递，用钢尺从首层起始标高线竖直量取。
钢尺需加拉力、尺长、温度三差改正。
3、施工层抄平之前，应先校测首层传递上来的三个标高点，当较差小于3mm时，取其平均高程引测水平线。
抄平时，应尽量将水准仪安置在测点范围的中心位置。
4、标高竖向传递的允许误差如下表：项目允许误差(mm)每层±3高度(H) H£30m ±530m60m90m【高层建筑施工测量方案流程】。
