测量放线标高抄测技术交底

测量放线安全技术交底记录第一部分：前言1.本次测量放线工作是为了确保施工过程中的安全，保证测量数据的准确性和可靠性。

2.测量和放线工作将在各种环境和地形条件下进行，包括建筑工地、道路、桥梁等场所。

3.所有参与测量放线工作的人员都必须具备一定的测量知识和技能，并遵守相关安全规定。

4.本次工作的目标是确保施工现场和设备的安全，减少测量误差，提高工作效率。

第二部分：安全技术交底内容1.工作前的准备a.在开始工作前，必须先检查测量设备的工作状态，如电池电量、仪器的磁力等是否正常。

b.并将仪器与控制模块连接并校准，确保数据的准确性。

c.检查测量现场的安全措施，如障碍物移除、道路封闭等。

d.确保测量人员穿戴符合要求的个人防护装备，如安全帽、手套、防护鞋等。

2.安全操作规程a.所有测量人员必须熟悉并遵守现场的安全规程和操作手册。

b.在进行测量工作前，必须对设备进行认真的检查和测试，确保设备的正常运行。

c.在测量过程中，应保持仪器和测量点的稳定，避免不必要的震动和影响。

d.必须遵守操作规程，按照指示进行测量和放线工作，严禁随意操作和改变测量参数。

e.对于不安全或疑似有潜在危险的情况，应立即停止工作，并向相关负责人报告。

3.常见危险和预防措施a.高处作业：在进行高处测量和放线时，必须戴上安全帽、安全绳，严禁擅自爬上危险的高处。

b.防护措施：在进行测量工作时，应携带个人防护装备，如手套、安全帽、耳塞等，以防止受到伤害。

c.电气安全：在进行测量工作时，应遵守电气安全规定，如正确使用绝缘夹具、避免触电等。

d.封闭道路：在需要封闭道路进行测量时，必须按照规定进行施工申请，并设置警示标志，确保施工安全。

4.紧急情况处理a.对于发生意外或突发情况时，测量人员必须保持冷静，判断危险性，并立即采取相应措施。

b.在发生火灾、爆炸等紧急情况时，必须立即报警并按照应急预案进行处置。

c.在发生测量仪器故障时，必须立即向负责人报告，并在保证安全的前提下进行维修或更换。

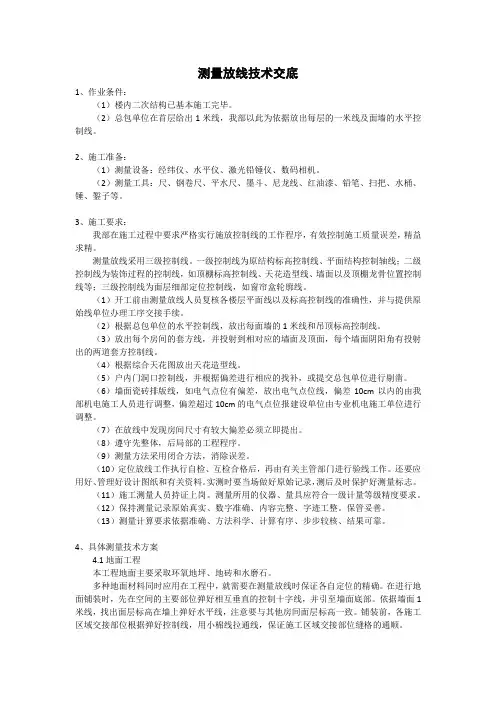

测量放线技术交底1、作业条件：（1）楼内二次结构已基本施工完毕。

（2）总包单位在首层给出1米线，我部以此为依据放出每层的一米线及面墙的水平控制线。

2、施工准备：（1）测量设备：经纬仪、水平仪、激光铅锤仪、数码相机。

（2）测量工具：尺、钢卷尺、平水尺、墨斗、尼龙线、红油漆、铅笔、扫把、水桶、锤、錾子等。

3、施工要求：我部在施工过程中要求严格实行施放控制线的工作程序，有效控制施工质量误差，精益求精。

测量放线采用三级控制线。

一级控制线为原结构标高控制线、平面结构控制轴线；二级控制线为装饰过程的控制线，如顶棚标高控制线、天花造型线、墙面以及顶棚龙骨位置控制线等；三级控制线为面层细部定位控制线，如窗帘盒轮廓线。

（1）开工前由测量放线人员复核各楼层平面线以及标高控制线的准确性，并与提供原始线单位办理工序交接手续。

（2）根据总包单位的水平控制线，放出每面墙的1米线和吊顶标高控制线。

（3）放出每个房间的套方线，并投射到相对应的墙面及顶面，每个墙面阴阳角有投射出的两道套方控制线。

（4）根据综合天花图放出天花造型线。

（5）户内门洞口控制线，并根据偏差进行相应的找补，或提交总包单位进行剔凿。

（6）墙面瓷砖排版线，如电气点位有偏差，放出电气点位线，偏差10cm以内的由我部机电施工人员进行调整，偏差超过10cm的电气点位报建设单位由专业机电施工单位进行调整。

（7）在放线中发现房间尺寸有较大偏差必须立即提出。

（8）遵守先整体，后局部的工程程序。

（9）测量方法采用闭合方法，消除误差。

（10）定位放线工作执行自检、互检合格后，再由有关主管部门进行验线工作。

还要应用好、管理好设计图纸和有关资料。

实测时要当场做好原始记录，测后及时保护好测量标志。

（11）施工测量人员持证上岗。

测量所用的仪器、量具应符合一级计量等级精度要求。

（12）保持测量记录原始真实、数字准确、内容完整、字迹工整。

保管妥善。

（13）测量计算要求依据准确、方法科学、计算有序、步步较核、结果可靠。

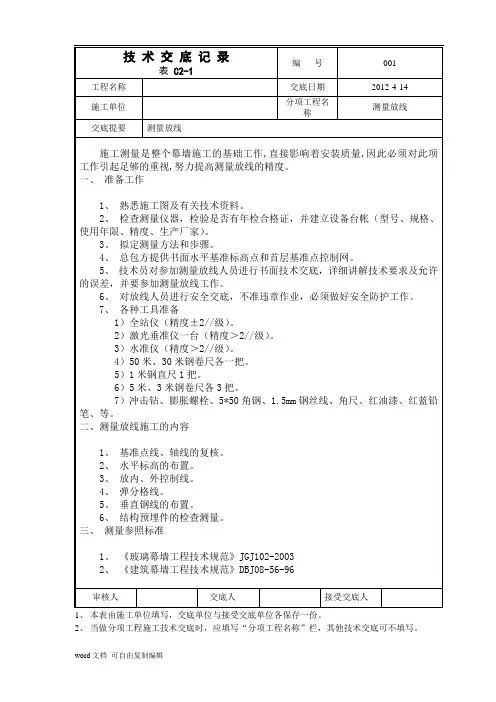

技术交底记录表
编号
C2-1
工程名称交底日期年月日
施工单位分项工程名称基础
交底提要测量放线技术交底
交底容：
一、准备工作
1.1 测量放线前要认真阅读施工图纸，了解设计意图及施工要求，对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。

1.2 测量放线所使用的仪器，工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。

二、建筑测量放线
2.1 施工流程
审核人交底人接受交底人
技术交底记录工程名称：宇都·德雅林居三期项目地下车库。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

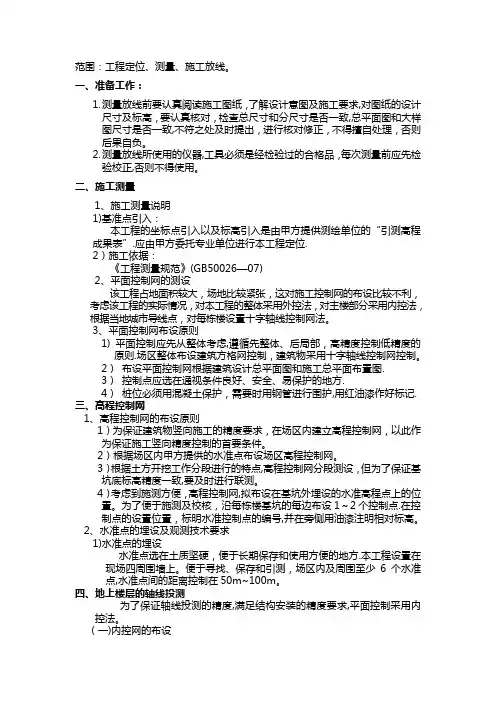

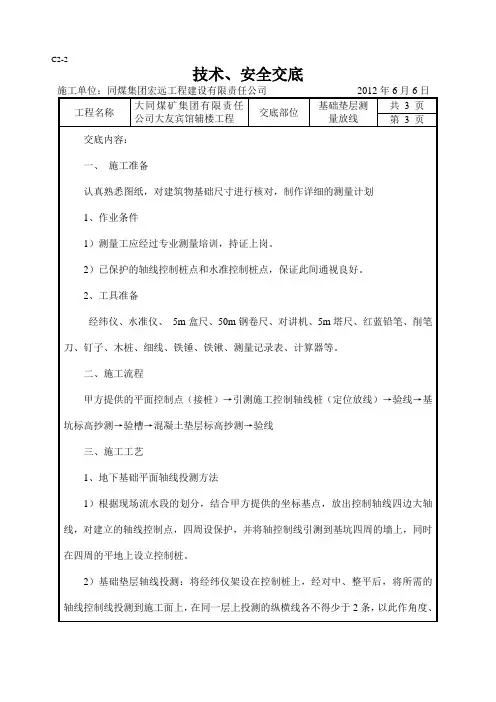

范围：工程定位、测量、施工放线。

一、准备工作：1.测量放线前要认真阅读施工图纸，了解设计意图及施工要求,对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致,总平面图和大样图尺寸是否一致,不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。

2.测量放线所使用的仪器,工具必须是经检验过的合格品，每次测量前应先检验校正,否则不得使用。

二、施工测量1、施工测量说明1)基准点引入：本工程的坐标点引入以及标高引入是由甲方提供测绘单位的“引测高程成果表”.应由甲方委托专业单位进行本工程定位.2）施工依据：《工程测量规范》(GB50026—07)2、平面控制网的测设该工程占地面积较大，场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法，对主楼部分采用内控法，根据当地城市导线点，对每栋楼设置十字轴线控制网法。

3、平面控制网布设原则1) 平面控制应先从整体考虑,遵循先整体、后局部，高精度控制低精度的原则.场区整体布设建筑方格网控制，建筑物采用十字轴线控制网控制。

2）布设平面控制网根据建筑设计总平面图和施工总平面布置图.3）控制点应选在通视条件良好、安全、易保护的地方.4）桩位必须用混凝土保护，需要时用钢管进行围护,用红油漆作好标记.三、高程控制网1、高程控制网的布设原则1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。

2）根据场区内甲方提供的水准点布设场区高程控制网。

3）根据土方开挖工作分段进行的特点,高程控制网分段测设，但为了保证基坑底标高精度一致,要及时进行联测。

4）考虑到施测方便，高程控制网,拟布设在基坑外埋设的水准高程点上的位置。

为了便于施测及校核，沿每栋楼基坑的每边布设1～2个控制点.在控制点的设置位置，标明水准控制点的编号,并在旁侧用油漆注明相对标高。

2、水准点的埋设及观测技术要求1)水准点的埋设水准点选在土质坚硬，便于长期保存和使用方便的地方.本工程设置在现场四周围墙上。

测量放线作业技术交底一、作业前的准备1.1 确定作业区域在进行测量放线作业前，必须要先确定作业区域，并初步了解线路的走向和长度等基本信息，以便于合理布局作业，提高作业效率。

1.2 准备必要的工具和设备进行测量放线作业还需要准备一些必要的工具和设备，例如： - 测量仪器：例如电子测距仪、经纬度仪等； - 放线工具：例如放线车、锤子、肥皂水、蓝色线等；- 安全用品：例如安全帽、安全鞋等。

1.3 安排作业人员根据作业量和难度等情况，安排适量的作业人员，确保测量放线作业的顺利进行。

二、测量放线作业流程2.1 实地勘测实地勘测是测量放线作业的第一步，需要测绘人员携带相应的测量仪器进入现场进行。

在勘测过程中，需要留意地形地貌变化，确保测量结果的准确性。

2.2 项目标线在勘测完成后，需要在作业区域的边缘标出项目标线，用以指导后续放线的方向和长度等。

2.3 破土及钢筋验算破土及钢筋验算主要是针对工程建筑项目的施工环节。

在实施破土及钢筋验算前，需要测量人员按照工程项目客户提供的图纸和设计要求，进行精细测量。

2.4 确定基础坑位在进行基础施工前，需要确定基础坑位，确定坑位的位置和大小，根据实际情况标出基础坑位范围，以便于后续的测量放线。

2.5 基坑放线基坑放线分为竖向和横向放线两个步骤，在实施放线前，需要测量人员准确测量基坑范围，确定基坑坑底的水平度。

2.6 架体放线架体放线是指在搭建建筑物的主体时，需要先在地面上进行放线，标出架体的形状和大小。

在放线过程中，需要留意建筑物的整体形状和高度等特征。

三、作业注意事项3.1 安全第一进行测量放线作业时，一定要安全第一。

在作业中需要注意人员和设备的安全，确保不发生伤亡事故。

3.2 精细测量在进行测量放线作业时，需要进行精细测量，确保测量结果的准确性。

任何不确切的数据都会影响后续的施工进度和质量。

3.3 合理使用放线工具在进行放线作业中，需要使用合适的放线工具，根据施工环节的具体要求和项目特点等选择不同的放线工具。

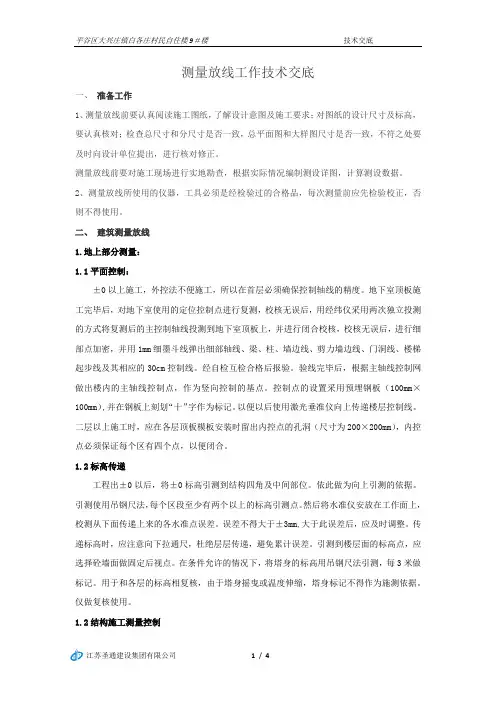

测量放线工作技术交底一、准备工作1、测量放线前要认真阅读施工图纸，了解设计意图及施工要求；对图纸的设计尺寸及标高，要认真核对；检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处要及时向设计单位提出，进行核对修正。

测量放线前要对施工现场进行实地勘查，根据实际情况编制测设详图，计算测设数据。

2、测量放线所使用的仪器，工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。

二、建筑测量放线1.地上部分测量：1.1平面控制：±0以上施工，外控法不便施工，所以在首层必须确保控制轴线的精度。

地下室顶板施工完毕后，对地下室使用的定位控制点进行复测，校核无误后，用经纬仪采用两次独立投测的方式将复测后的主控制轴线投测到地下室顶板上，并进行闭合校核，校核无误后，进行细部点加密，并用1mm细墨斗线弹出细部轴线、梁、柱、墙边线、剪力墙边线、门洞线、楼梯起步线及其相应的30cm控制线。

经自检互检合格后报验。

验线完毕后，根据主轴线控制网做出楼内的主轴线控制点，作为竖向控制的基点。

控制点的设置采用预埋钢板（100mm×100mm）,并在钢板上刻划“十”字作为标记。

以便以后使用激光垂准仪向上传递楼层控制线。

二层以上施工时，应在各层顶板模板安装时留出内控点的孔洞（尺寸为200×200mm），内控点必须保证每个区有四个点，以便闭合。

1.2标高传递工程出±0以后，将±0标高引测到结构四角及中间部位。

依此做为向上引测的依据。

引测使用吊钢尺法，每个区段至少有两个以上的标高引测点。

然后将水准仪安放在工作面上，校测从下面传递上来的各水准点误差。

误差不得大于±3mm,大于此误差后，应及时调整。

传递标高时，应注意向下拉通尺，杜绝层层传递，避免累计误差。

引测到楼层面的标高点，应选择砼墙面做固定后视点。

在条件允许的情况下，将塔身的标高用吊钢尺法引测，每3米做标记。

工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底交底内容：一、施工部位：L1一层精装区。

二、施工测量准备：1、设备配置：水准仪、红外线、50m钢尺、7.5m盒尺、墨线盒、喷字牌、红色自动喷漆等；2、放线前的技术准备：(1)、施工人员施工前，由技术人员进行现场技术交底。

(2)、施工人员必须仔细熟悉图纸尺寸要求，若发现现场尺寸与图纸尺寸存在偏差，应立即通知项目技术人员进行处理。

三、施工流程：清理→测量水平线→测量格方控制线→墙体定位线→完成面线（墙面、顶面、地面）→水平标高抄测→墙面天花综合平面布置放样→饰面材料标示四、施工测量：1、清理：清理现场，将房间地面垃圾、浮浆、灰尘等清理干净，保证地面干燥、无水，达到放线要求；2、测量水平标高控制线：以甲方指定L1首层电梯下口地面完成面为水平标高±0.000控制点，自控制点上返1米为水平标高1米控制线，并引测至同楼层走廊、楼梯间、卫生间、等房间内。

3、水平标高抄测：通过水准仪，将楼层原始标高点抄测至各结构柱、墙上，要求每个墙面都弹出清晰的通长水平+1.000m标高线，+1.000m标高线弹设完毕后，墙面喷红色三角标记，三角标记的横边必须与1米线吻合，箭头向下。

根据弹设的1米线结合顶面图弹出相应的吊顶标高线（注：禁止墙面出现几条+1.000m标高线，在弹装饰水平+1.000m标高线之前，先把其它专业弹在墙面的标高线清除干净直至看不见为止）；1米线喷字牌喷设完的1米线标记审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

工程名称XXX 交底日期XXXX年X月X日施工单位XXX 分项工程名称交底提要测量放线技术交底4、墙面、天花综合平面布置放样：项目部技术人员根据返尺尺寸和设计施工图纸材料规格排布综合天花点位线（需等地面垫层完成后进行放线），包括墙面各专业点位、造型，天花造型天花点位线等。

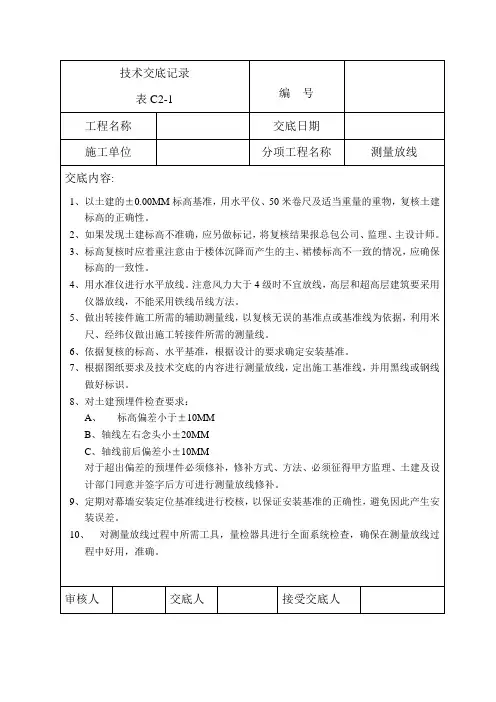

测量放线技术交底本表由施工单位填写。

名称楼原址翻建工程日期施工单位中国京冶工程技术有限公司分项工程名称乐育3#楼新建楼施工放线交底提要测量放线技术交底交底内容：4.测量人员必须持有效证件上岗操作。

二、施工流程1．施工流程表：对桩点进行复测确定建筑物位置确定建筑物位置各楼层放线监理单位现场复测验收监理单位逐层验线确定控制线桩位测量竣工报告本表由施工单位填写。

本表由施工单位填写。

施工单位中国京冶工程技术有限公司分项工程名称乐育3#楼新建楼施工放线交底提要测量放线技术交底交底内容：Q2铅垂控制点和M1光学控制点，并在M1平行方向向西选取一后视点，分别在楼体东侧靠近乐育1#楼设置Q2铅垂控制点、M1处设置基准点以及后视点，并做好标记。

铅垂控制点Q2点测量方法同上述Q3和Q4点，再结合光学控制点M1确定南侧平面控制线。

在楼体的东侧选取两个控制点。

在新建楼楼体9轴向8轴平行1米处取两个点C2和C3，作为光学控制点，并在其平行方向向南和向北各选取一后视点，分别在相应位置做好标记。

通过光学控制点的定位方法，确定东侧平面控制线。

当楼体二层顶板施工完毕后，由于场地狭小的局限性，采用上述铅垂引线方法确定三、四、五层及屋面女儿墙的平面控制线。

在楼体的西侧仿照东侧的方法选取两个控制点，即在新建楼楼体1轴向2轴平行1米处取两个点C1和C4，作为光学控制点，并在其平行方向各选取一后视点，分别在相应位置做好标记。

通过光学控制点的定位方法，确定西侧平面控制线。

同样由于场地狭小的局限性，在C1点处采用上述铅垂引线方法确定三、四、五层及屋面女儿墙的平面控制线。

本表由施工单位填写。

本表由施工单位填写。

名称楼原址翻建工程日期施工单位中国京冶工程技术有限公司分项工程名称乐育3#楼新建楼施工放线交底提要测量放线技术交底交底内容：小于1/10000；测角误差小于±20″）定出角桩引桩，具体方法为在定位桩点上安置经纬仪，后视对面同轴桩点，倒转望远镜，定出该轴线的延长线，用钢尺配合在量出距外墙皮合适地方钉上桩位作为建筑物的角桩引桩，并记录引桩点与外墙皮之间的距离，引桩确定后应按规范妥善保护2、±0.000mm 以下施工测量（1）基坑开挖时，用钢尺配合水准仪将标高传递到基坑内，进行槽底抄平。
