大众DQ200型DSG 变速器的故障分析（上）♦文/北京薛庆文从目前市场情况来看，终端消费者对大众DQ200变速器故 障现象的投诉中“2挡抖动”现象居首位，其次是“升挡抖动” 和“起步抖动"、“死亡闪烁”、“偶尔无动力”及"异响”等故障现象。

接下来我们将从故障形成原因开始进行分析。

一、“2挡抖动”现象从故障定义来看“2挡抖动”现象并不是变速器在换挡点上表现岀来的，而是变速器在D 挡位以2挡滑行时，再次踩加速踏板时表现出的一种抖动。

特别是车速降至10km/h 左右时的突然再加速并且用力踩加速踏板时表现尤为明显，同时车辆运行工况 恰好又是处于转弯过程中，此时故障现象就更加容易岀现。

1.故障原因分析由于故障现象出现在2挡的运行过程中，因此与变速器内部 机械齿轮的传递没有关系，而极有可能是2挡在动力传递过程中 K2离合器摩擦产生的或者是发动机输出扭矩所产生的共振频率与离合器摩擦产生的共振频率重叠在一起导致的。

在DQ200变速 器当中的两个离合器分工非常明确：K1离合器负责奇数挡位的传递（1、3、5、7挡），K2离合器负责偶数挡位的动力传递（2、4、 6挡）还包括R 挡的传递。

所以，如与K2离合器有关，那么抖动原因就是离合器摩擦片存在打滑由于接合不实而产生抖动，那么产生打滑的可能原因就是摩擦片的摩擦系数或摩擦间隙出现问题了。

从德国LUK 公司提供的双离合器摩擦片材料上看其摩擦成分 有粉末冶金材料、石棉基材料、金属以及表面的玻璃纤维层等组成，在理想状态下各种材料会随着变速器的使用而均匀磨损。

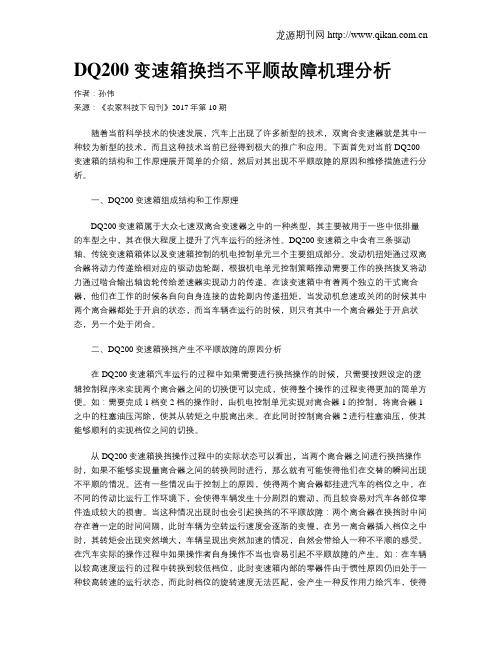

DQ200变速箱换挡不平顺故障机理分析作者：孙伟来源：《农家科技下旬刊》2017年第10期随着当前科学技术的快速发展，汽车上出现了许多新型的技术，双离合变速器就是其中一种较为新型的技术，而且这种技术当前已经得到极大的推广和应用。

下面首先对当前DQ200变速箱的结构和工作原理展开简单的介绍，然后对其出现不平顺故障的原因和维修措施进行分析。

一、DQ200变速箱组成结构和工作原理DQ200变速箱属于大众七速双离合变速器之中的一种类型，其主要被用于一些中低排量的车型之中，其在很大程度上提升了汽车运行的经济性。

DQ200变速箱之中含有三条驱动轴、传统变速箱箱体以及变速箱控制的机电控制单元三个主要组成部分。

发动机扭矩通过双离合器将动力传递给相对应的驱动齿轮副，根据机电单元控制策略推动需要工作的换挡拨叉将动力通过啮合输出轴齿轮传给差速器实现动力的传递。

在该变速箱中有着两个独立的干式离合器，他们在工作的时候各自向自身连接的齿轮副内传递扭矩，当发动机怠速或关闭的时候其中两个离合器都处于开启的状态，而当车辆在运行的时候，则只有其中一个离合器处于开启状态，另一个处于闭合。

二、DQ200变速箱换挡产生不平顺故障的原因分析在DQ200变速箱汽车运行的过程中如果需要进行换挡操作的时候，只需要按照设定的逻辑控制程序来实现两个离合器之间的切换便可以完成，使得整个操作的过程变得更加的简单方便。

如：需要完成1档变2档的操作时，由机电控制单元实现对离合器1的控制，将离合器1之中的柱塞油压泻除，使其从转矩之中脱离出来。

在此同时控制离合器2进行柱塞油压，使其能够顺利的实现档位之间的切换。

从DQ200变速箱换挡操作过程中的实际状态可以看出，当两个离合器之间进行换挡操作时，如果不能够实现量离合器之间的转换同时进行，那么就有可能使得他们在交替的瞬间出现不平顺的情况。

还有一些情况由于控制上的原因，使得两个离合器都挂进汽车的档位之中，在不同的传动比运行工作环境下，会使得车辆发生十分剧烈的震动，而且较容易对汽车各部位零件造成较大的损害。

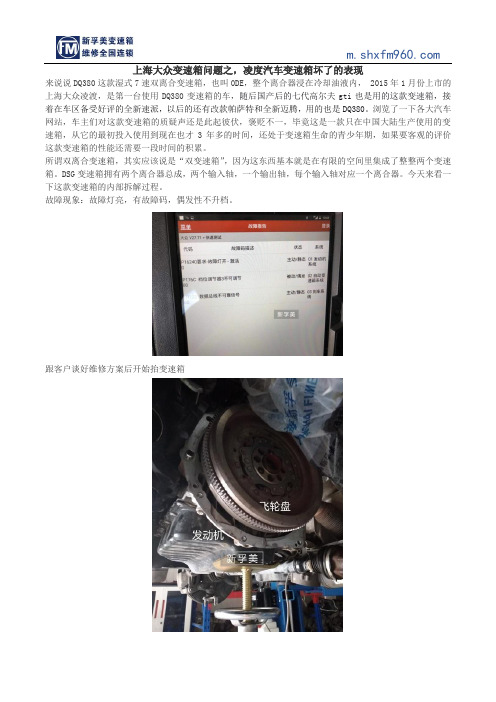

上海大众变速箱问题之，凌度汽车变速箱坏了的表现来说说DQ380这款湿式7速双离合变速箱，也叫0DE，整个离合器浸在冷却油液内， 2015年1月份上市的上海大众凌渡，是第一台使用DQ380变速箱的车，随后国产后的七代高尔夫gti也是用的这款变速箱，接着在车区备受好评的全新速派，以后的还有改款帕萨特和全新迈腾，用的也是DQ380。

浏览了一下各大汽车网站，车主们对这款变速箱的质疑声还是此起彼伏，褒贬不一，毕竟这是一款只在中国大陆生产使用的变速箱，从它的最初投入使用到现在也才3年多的时间，还处于变速箱生命的青少年期，如果要客观的评价这款变速箱的性能还需要一段时间的积累。

所谓双离合变速箱，其实应该说是“双变速箱”，因为这东西基本就是在有限的空间里集成了整整两个变速箱。

DSG变速箱拥有两个离合器总成，两个输入轴，一个输出轴，每个输入轴对应一个离合器。

今天来看一下这款变速箱的内部拆解过程。

故障现象：故障灯亮，有故障码，偶发性不升档。

跟客户谈好维修方案后开始抬变速箱变速箱已经抬下，留下发动机和中间的飞轮盘。

抬下的变速箱，等待打散先拆下滤芯，过滤变速箱油杂质。

打开油底壳，露出变速箱的机电单元，这是变速箱的核心部件，就像是人的大脑一样，通过电脑接收信号，发送指令，控制着变速箱内部的执行机构。

拆下来的机电单元，这次维修需要更换掉的就是这个配件。

电脑阀体集成一体。

取出的双离合器，内有两组离合器，分别控制奇数和偶数档位。

取出离合器片仔细检查磨损情况。

取掉中壳后可以看到两组齿轮和差速器。

通过上面的拨叉移动来调节换挡。

双离合内部结构相对没有传统的AT变速箱那么复杂，没有那么多组离合器。

但是由于DSG变速器采用了电脑控制，属于一款智能型变速器，它在升/降挡的过程中需要向发动机发出电子信号，经发动机回复后，与发动机配合才能完成升/降挡。

大量电子元件的使用，也增加了其故障出现的机率。

经过零件清洗，订新配件，重新组装，整个过程三天时间。

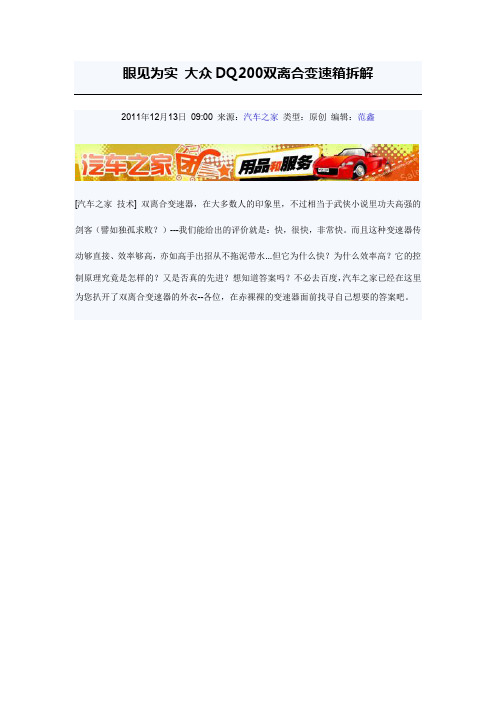

眼见为实大众DQ200双离合变速箱拆解2011年12月13日09:00 来源：汽车之家类型：原创编辑：范鑫[汽车之家技术] 双离合变速器，在大多数人的印象里，不过相当于武侠小说里功夫高强的剑客（譬如独孤求败？）---我们能给出的评价就是：快，很快，非常快。

而且这种变速器传动够直接、效率够高，亦如高手出招从不拖泥带水...但它为什么快？为什么效率高？它的控制原理究竟是怎样的？又是否真的先进？想知道答案吗？不必去百度，汽车之家已经在这里为您扒开了双离合变速器的外衣--各位，在赤裸裸的变速器面前找寻自己想要的答案吧。

>>>特别说明：1.本文只对DSG变速箱进行客观的拆解，并不对现象进行评述<<<2.关于用户关注的稳定性和故障方面的话题，我们会在接下来的后续文章中为大家解读，文章末尾已有预告，请各位对双离合变速箱有疑问或有故障现象的车友踊跃留言并参与讨论！按照惯例，首先简单介绍一下此番“献身“的主角：大众DQ200双离合变速箱--首款实现国产的大众DSG变速器。

大众DQ200七速干式双离合变速箱基本信息型号0AM最大传递扭矩250牛·米前进挡数/倒挡数7个/1个重量约70千克匹配发动机及车型匹配大众EA111系列的1.4TSI和1.6L发动机以及大众EA888系列1.8TSI发动机先后搭载于速腾、高尔夫、明锐、朗逸、迈腾、昊锐、宝来、大众CC、新帕萨特、新迈腾等车型上●快速熟悉DQ200变速箱？手动变速箱？双离合变速箱？在动手之前，我们需要先在意识里对双离合变速箱形成一个认知。

如果您还不了解变速箱是什么，也还不明白基本的手动变速箱是怎样一个运作机理，我们为您准备了下面这杯餐前酒，请先行品味。

了解了手动变速箱的结构之后，我们再来理解双离合变速箱就简单的多了，从原理上来讲，双离合变速箱相当于两台手动变速箱的合体，一台控制奇数挡位，另一台控制偶数挡位，倒挡则按情况来站队（在DQ200这台7速双离合变速箱上，倒挡算是和偶数挡一伙儿的），然后，在这两台手动变速箱的合体上再增加一套能够控制离合器和切换挡位的控制机构，双离合变速箱的原理就是如此。

变出不同！大众汽车变速箱解析（一）大家购车的时候往往最先考虑的是选择自动挡车型还是手动挡车型，这个问题对于绝大部分品牌来说并不麻烦，因为它们使用的变速箱统共就那么几款，而且同一个品牌不同定位的车型之间，变速箱也很有可能相同，所以消费者几乎可以忽略变速箱的差别。

不过在大众汽车看来，变速箱的问题却是相当的复杂。

怀疑我在危言耸听吗？！那么请大家看下面的文章，编辑将为您剖析一下国内大众汽车主流的变速箱。

本篇文章将涉及到手动变速器MQ系列和自动变速器AQ系列。

首先根据大众的命名来解释一下手动挡的含义：M（Manual）代表机械或者手动，A（automatic）代表自动，Q（quer）代表横置发动机布局，200/250/350/450（N.m）则表示变速器能够传递的最大扭矩。

简单的说，手动变速器就是操作时需要用手拨动变速器杆，并且还要踩下离合器踏板才能改变齿轮传动比的变速器。

其内部原理是利用大小各异的输入主动齿轮来与动力输出齿轮轴相结合，从而满足不同速度和扭矩的需要。

主动输入齿轮越大（挡位升高），对应的输出齿轮就会越小，致使车速也会随之更大，扭矩则会减小，反之则车速较小，扭矩增大。

相对于自动变速器，手动变速器的优点是效率高、经济性好、动力性强、更便于操控。

MQ系列是大众手动变速器的“当红小生”，按型号可以细分别为：MQ200、MQ250和MQ350三个系列，其中日本爱信生产的MQ350系列还没有在国内市场出现。

产地上细分，国内的MQ200由大众汽车变速器(上海)有限公司提供，MQ250则由德国大众公司提供。

MQ200系列MQ200（大众产品编号为02T）是大众专门为旗下小型车设计的手动变速器系列，该系列的主要优点是换挡机构精准、机械传递效率高，而且自身重量也相对较轻。

另外，换挡手感上佳也是这款变速器傲立群雄的最大资本。

5个前进挡的MQ200系列之所以称MQ200是一个系列，是因为德国大众会根据不同的发动机需要或者不同的车型定位，来调整变速器齿轮及变速箱长度等结构，从而设计出更适合该车型齿比的变速器。

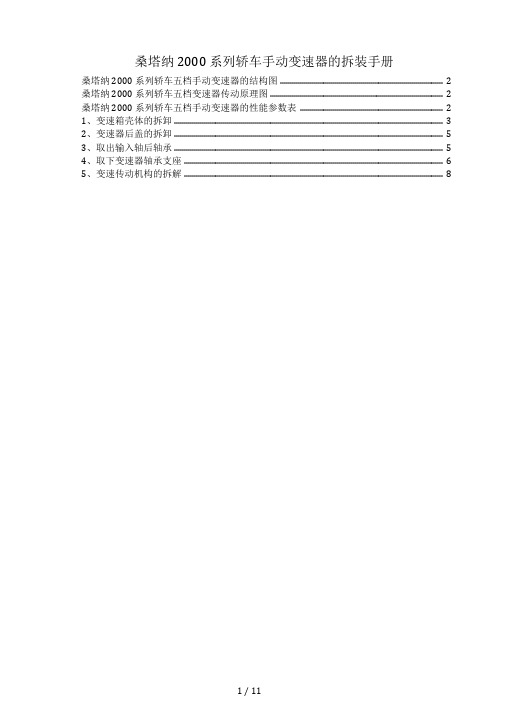

桑塔纳 2000 系列轿车手动变速器的拆装手册桑塔纳 2000 系列轿车五档手动变速器的结构图 (2)桑塔纳 2000 系列轿车五档变速器传动原理图 (2)桑塔纳 2000 系列轿车五档手动变速器的性能参数表 (2)1、变速箱壳体的拆卸 (3)2、变速器后盖的拆卸 (5)3、取出输入轴后轴承 (5)4、取下变速器轴承支座 (6)5、变速传动机构的拆解 (8)桑塔纳2000系列轿车五档手动变速器的结构如图3-1 所示图3-2 为桑塔纳2000 系列轿车五档变速器传动原理图。
