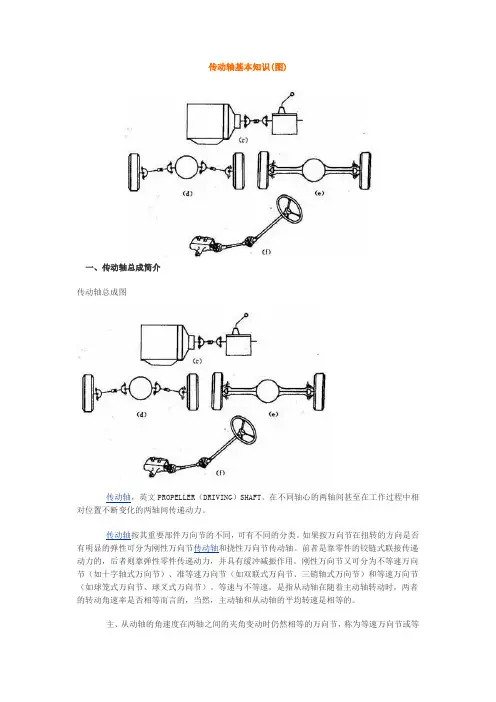

传动轴基本知识(图)一、传动轴总成简介传动轴总成图传动轴,英文PROPELLER(DRIVING)SHAFT。
在不同轴心的两轴间甚至在工作过程中相对位置不断变化的两轴间传递动力。
传动轴按其重要部件万向节的不同,可有不同的分类。
如果按万向节在扭转的方向是否有明显的弹性可分为刚性万向节传动轴和挠性万向节传动轴。
前者是靠零件的铰链式联接传递动力的,后者则靠弹性零件传递动力,并具有缓冲减振作用。
刚性万向节又可分为不等速万向节(如十字轴式万向节)、准等速万向节(如双联式万向节、三销轴式万向节)和等速万向节(如球笼式万向节、球叉式万向节)。
等速与不等速,是指从动轴在随着主动轴转动时,两者的转动角速率是否相等而言的,当然,主动轴和从动轴的平均转速是相等的。
主、从动轴的角速度在两轴之间的夹角变动时仍然相等的万向节,称为等速万向节或等角速万向节。
它们主要用于转向驱动桥、断开式驱动桥等的车轮传动装置中,主要用于轿车中的动力传递。
当轿车为后轮驱动时,常采用十字轴式万向节传动轴,对部分高档轿车,也有采用等速球头的;当轿车为前轮驱动时,则常采用等速万向节,等速万向节也是一种传动轴,只是称谓不同而已。
在发动机前置后轮驱动(或全轮驱动)的汽车上,由于汽车在运动过程中悬架变形,驱动轴主减速器输入轴与变速器(或分动箱)输出轴间经常有相对运动,此外,为有效避开某些机构或装置(无法实现直线传递),必须有一种装置来实现动力的正常传递,于是就出现了万向节传动。
万向节传动必须具备以下特点:a、保证所连接两轴的相对位置在预计范围内变动时,能可靠地传递动力;b、保证所连接两轴能均匀运转。
由于万向节夹角而产生的附加载荷、振动和噪声应在允许范围内;c、传动效率要高,使用寿命长,结构简单,制造方便,维修容易。
对汽车而言,由于一个十字轴万向节的输出轴相对于输入轴(有一定的夹角)是不等速旋转的,为此必须采用双万向节(或多万向节)传动,并把同传动轴相连的两个万向节叉布置在同一平面,且使两万向节的夹角相等。

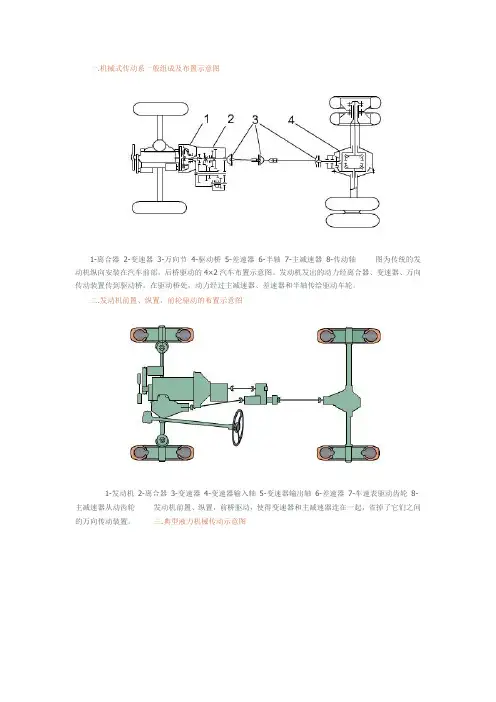

一.机械式传动系一般组成及布置示意图
1-离合器2-变速器3-万向节4-驱动桥5-差速器6-半轴7-主减速器8-传动轴图为传统的发动机纵向安装在汽车前部,后桥驱动的4×2汽车布置示意图。
发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。
在驱动桥处,动力经过主减速器、差速器和半轴传给驱动车轮。
二.发动机前置、纵置,前轮驱动的布置示意图
1-发动机2-离合器3-变速器4-变速器输入轴5-变速器输出轴6-差速器7-车速表驱动齿轮8-主减速器从动齿轮发动机前置、纵置,前桥驱动,使得变速器和主减速器连在一起,省掉了它们之间的万向传动装置。
三.典型液力机械传动示意图
1-液力变矩器2-自动器变速器3-万向传动4-驱动桥5-主减速器6-传动轴液力传动(此处单指动液传动)是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器,这样的传动称为液力机械传动。
四.静液式传动系示意图
1-离合器2-油泵3-控制阀4-液压马达5-驱动桥6-油管液压传动也叫静液传动,是通过液体传动介质静压力能的变化来传递能量。
主要由发动机驱动的油泵、液压马达和控制装置等组成。
五.混合式电动汽车采用的电传动
1-离合器2-发电机3-控制器4-电动机5-驱动桥6-导线电传动是由发动机驱动发电机发电,再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。

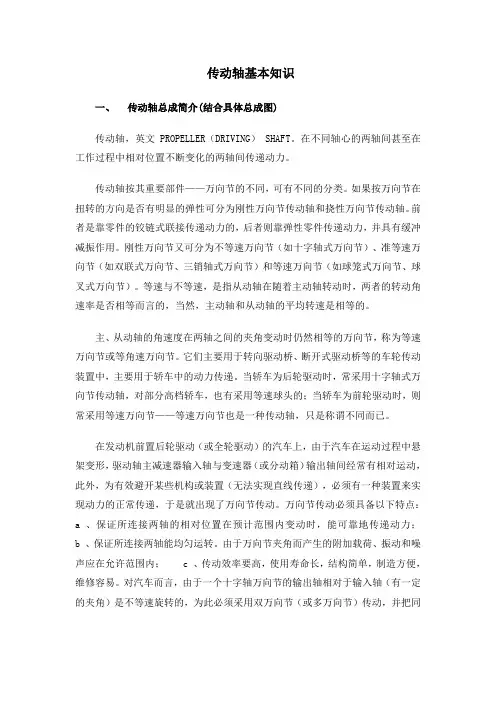

传动轴基本知识一、传动轴总成简介(结合具体总成图)传动轴,英文PROPELLER(DRIVING) SHAFT。
在不同轴心的两轴间甚至在工作过程中相对位置不断变化的两轴间传递动力。
传动轴按其重要部件——万向节的不同,可有不同的分类。
如果按万向节在扭转的方向是否有明显的弹性可分为刚性万向节传动轴和挠性万向节传动轴。
前者是靠零件的铰链式联接传递动力的,后者则靠弹性零件传递动力,并具有缓冲减振作用。
刚性万向节又可分为不等速万向节(如十字轴式万向节)、准等速万向节(如双联式万向节、三销轴式万向节)和等速万向节(如球笼式万向节、球叉式万向节)。
等速与不等速,是指从动轴在随着主动轴转动时,两者的转动角速率是否相等而言的,当然,主动轴和从动轴的平均转速是相等的。
主、从动轴的角速度在两轴之间的夹角变动时仍然相等的万向节,称为等速万向节或等角速万向节。
它们主要用于转向驱动桥、断开式驱动桥等的车轮传动装置中,主要用于轿车中的动力传递。
当轿车为后轮驱动时,常采用十字轴式万向节传动轴,对部分高档轿车,也有采用等速球头的;当轿车为前轮驱动时,则常采用等速万向节——等速万向节也是一种传动轴,只是称谓不同而已。
在发动机前置后轮驱动(或全轮驱动)的汽车上,由于汽车在运动过程中悬架变形,驱动轴主减速器输入轴与变速器(或分动箱)输出轴间经常有相对运动,此外,为有效避开某些机构或装置(无法实现直线传递),必须有一种装置来实现动力的正常传递,于是就出现了万向节传动。
万向节传动必须具备以下特点:a 、保证所连接两轴的相对位置在预计范围内变动时,能可靠地传递动力;b 、保证所连接两轴能均匀运转。
由于万向节夹角而产生的附加载荷、振动和噪声应在允许范围内;c 、传动效率要高,使用寿命长,结构简单,制造方便,维修容易。
对汽车而言,由于一个十字轴万向节的输出轴相对于输入轴(有一定的夹角)是不等速旋转的,为此必须采用双万向节(或多万向节)传动,并把同传动轴相连的两个万向节叉布置在同一平面,且使两万向节的夹角相等。
汽车机械根底—轴系零部件概述在汽车的动力传输系统中,轴系零部件扮演着重要的角色。
它们连接着发动机和驱动轮,并将动力传递给车轮,推动汽车前进。
轴系零部件主要包括传动轴、差速器、半轴等。
传动轴传动轴是汽车传动系统中最根底的零部件之一。
传动轴传递动力,将发动机的扭矩传输给驱动轮。
根据车辆的驱动方式不同,传动轴可以分为前驱轴、后驱轴和四驱轴。
•前驱轴:主要应用于前驱车型,将发动机的动力传送到前轮驱动。
前驱轴通常由两根半轴组成,通过万向节和轴承与发动机和驱动轮相连。
•后驱轴:主要应用于后驱车型,将发动机的动力传送到后轮驱动。
后驱轴通常由一根传动轴组成,其一端与发动机相连,另一端通过差速器与驱动轮相连。
•四驱轴:主要应用于四驱车型,将动力传输到所有四个轮子。
四驱轴通常由两根传动轴和一个差速器组成,其中一根传动轴与发动机相连,另一根传动轴与驱动轮相连,差速器负责将动力分配给前轮和后轮。
传动轴不仅要承受来自发动机的扭矩,还要适应不同的扭矩角度。
因此,传动轴通常由高强度合金钢制成,以确保其耐久性和可靠性。
差速器差速器是轴系零部件中的重要组成局部。
它主要作用是解决左右驱动轮的转速差异问题,并能在转弯时分配动力。
差速器通常由齿轮和行星齿轮组成。
在直线行驶时,差速器可以保持左右驱动轮的转速一致,使车辆保持稳定性。
而在转弯时,内侧车轮需要行进的路径更短,所以转速较快,而外侧车轮需要行进的路径更长,所以转速较慢。
差速器通过其独特的结构,使内外侧车轮能够自由转速差异,从而保证车辆的正常行驶。
差速器的性能直接影响着车辆的操控和行驶稳定性,因此,在不同的驾驶条件下,差速器需要具备不同的参数设置,以提供最正确的驱动性能。
半轴半轴位于车辆的驱动轴上,与传动轴和驱动轮相连,承受着发动机传递的动力。
在前驱车型中,半轴主要用于将动力传递到前轮,在后驱车型中,半轴主要用于将动力传递到后轮。
半轴通常由强度较高的合金钢制成,以满足对扭矩和强度的要求。
传动系统 第十三章 传动系统概述一、传动系的功用 汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中 断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的 正常行驶,并具有良好的动力性和经济性。
二、传动系统的类型及组成 按结构和传动介质分类,传动系具有机械式、液力式、电力式三种类型。
1. 机械传动 机械传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
1 离合器2 变速器 3 万向节 4 驱动桥 7 主减速器 8 传动轴5 差速器 6 半轴图 13-1机械式传动系统的组成及布置示意图2. 液力传动 液力传动 (此处单指动液传动) 是利用液体介质在主动元件和从动元件之间循环流动过 程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器, 这样的传动称为液 力机械传动。
图 13-2液力传动系统的组成及布置示意图3. 电力传动 电传动是由发动机驱动发电机发电, 再由电动机驱动桥或由电动机直接驱动带有减速器 的驱动轮。
图 13-2电力传动系统的组成及布置示意图三、机械式传动系的布置形式 汽车布置形式反映发动机、 驱动桥和车身的相互关系, 对汽车的使用性能也有很重要的 影响。
机械传动系的布置型式常见的有以下五种:一种为发动机、离合器、变速器等构成的 整体置于汽车前部,驱动桥也置于汽车前部,称之为前置前驱动,简称为 FF 型(图 3–48a) ; 另一种为发动机、离合器、变速器等构成的整体置于汽车前部,驱动桥则置于汽车后部,称 之为前置后驱动, 简称为 FR 型 (图 3–48b) 第三种是发动机后置后轮驱动 ; (RR) 3–48c) (图 ; 第四种是发动机中置后轮驱动(MR) ;最后一种是全轮驱动(nWD) (图 3–48e) 。
(a)前置前驱(b)前置后驱 图 13-3(c)后置后驱 传动系统布置形式(d)中置后驱(e)四轮驱动第十四章 离合器 第一节 概述一、离合器的基本功用 离合器是汽车传动系统中直接与发动机相连接的部件,其功用为: 1. 在汽车起步时,通过离合器主、从动部分之间的滑磨、转速的逐渐接近,确保汽车 起步平稳。

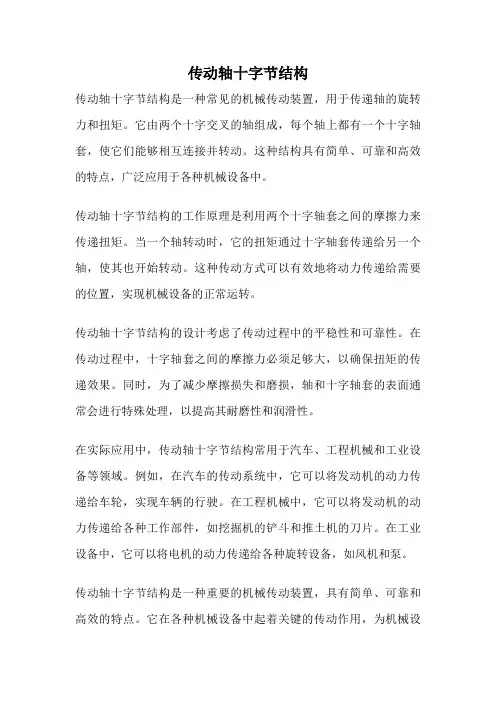

传动轴十字节结构
传动轴十字节结构是一种常见的机械传动装置,用于传递轴的旋转力和扭矩。
它由两个十字交叉的轴组成,每个轴上都有一个十字轴套,使它们能够相互连接并转动。
这种结构具有简单、可靠和高效的特点,广泛应用于各种机械设备中。
传动轴十字节结构的工作原理是利用两个十字轴套之间的摩擦力来传递扭矩。
当一个轴转动时,它的扭矩通过十字轴套传递给另一个轴,使其也开始转动。
这种传动方式可以有效地将动力传递给需要的位置,实现机械设备的正常运转。
传动轴十字节结构的设计考虑了传动过程中的平稳性和可靠性。
在传动过程中,十字轴套之间的摩擦力必须足够大,以确保扭矩的传递效果。
同时,为了减少摩擦损失和磨损,轴和十字轴套的表面通常会进行特殊处理,以提高其耐磨性和润滑性。
在实际应用中,传动轴十字节结构常用于汽车、工程机械和工业设备等领域。
例如,在汽车的传动系统中,它可以将发动机的动力传递给车轮,实现车辆的行驶。
在工程机械中,它可以将发动机的动力传递给各种工作部件,如挖掘机的铲斗和推土机的刀片。
在工业设备中,它可以将电机的动力传递给各种旋转设备,如风机和泵。
传动轴十字节结构是一种重要的机械传动装置,具有简单、可靠和高效的特点。
它在各种机械设备中起着关键的传动作用,为机械设
备的正常运转提供了坚实的支撑。
通过合理的设计和使用,可以保证传动轴十字节结构的稳定性和可靠性,为各种应用场景提供有效的动力传递解决方案。

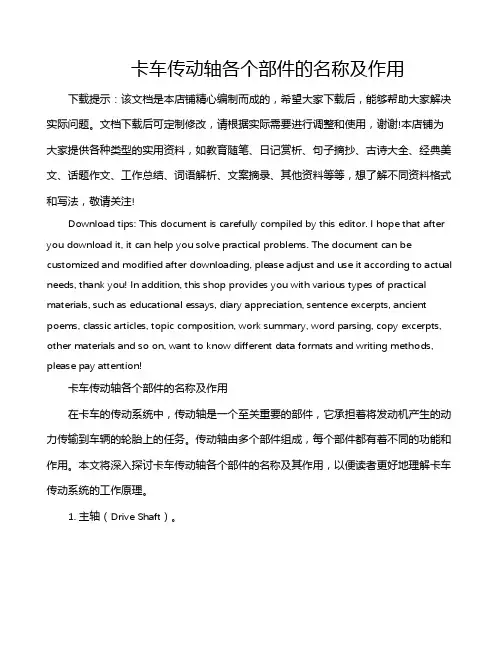

卡车传动轴各个部件的名称及作用下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!卡车传动轴各个部件的名称及作用在卡车的传动系统中,传动轴是一个至关重要的部件,它承担着将发动机产生的动力传输到车辆的轮胎上的任务。
汽车传动轴的组成-概述说明以及解释1.引言1.1 概述汽车传动轴作为汽车动力传递的重要组成部分,在汽车行业起着至关重要的作用。
它位于发动机和驱动轮之间,负责将发动机产生的动力传递到驱动轮,从而驱动汽车前进。
汽车传动轴具有承载、传递和转换动力的功能,是汽车动力系统中不可或缺的一部分。
汽车传动轴的主要组成部分包括轴承、万向节、连接杆和传动杆等。
轴承是汽车传动轴的核心组成部分之一,承载着传动轴的转动力和负荷,并确保传动轴的稳定运行。
万向节则起到连接传动轴和驱动轮的作用,它能够在传动过程中灵活调整角度,使传动轴能够顺利传递动力。
连接杆和传动杆是连接传动轴和发动机的重要部件,它们通过一系列的机械结构将发动机的动力传递给传动轴。
除了这些主要组成部分外,汽车传动轴还包括一系列的轮辐和齿轮等机械结构,用于增强传动轴的强度和稳定性,并通过齿轮的齿合来实现动力的传递。
同时,传动轴还需要与其他相关的传动系统进行配合,如变速器和差速器等,以实现不同路况下的动力传递和转向控制。
汽车传动轴的组成部分相互配合,协同工作,构成了一个复杂而高效的动力传递系统。
它不仅保证了汽车正常行驶,还直接关系到汽车的性能、安全性和驾驶舒适度。
在接下来的篇章中,我们将详细探讨汽车传动轴的功能和主要组成部分,以及对汽车传动轴的重要性进行深入的讨论。
通过了解汽车传动轴的组成和工作原理,我们可以更好地理解汽车的动力传递系统,并为汽车的维护和故障诊断提供更准确的参考。
1.2 文章结构文章结构部分的内容应该包括以下内容:本文将通过以下几个方面来介绍汽车传动轴的组成。
首先,我们将在引言部分概述本文的主要内容和目的。
接着,在正文部分的第2.1节,我们将详细介绍汽车传动轴的功能,包括其在车辆传动系统中的重要作用以及其对整车性能的影响。
随后,在正文部分的第2.2节,我们将着重介绍汽车传动轴的主要组成部分,包括轴管、滑动套、传动齿轮等。
我们将详细解释每个组成部分的功能和作用,以及它们之间的相互配合关系。

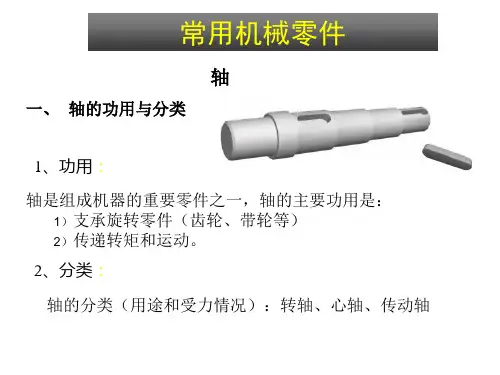

视图选择举例:轴套类、盘盖类、叉架类、箱体类1.轴套类零件如下图所示:包括传动轴、支承轴、套类零件,起支承及传递运动的作用。
轴零件图视图选择举例主要结构为具有公共轴线的回转体,另外轴上有键槽、退刀槽,有的轴上还有螺纹结构(本零件无)。
视图表达分析:轴在车床上加工、铣键槽,加工位置是轴线水平放置,便于工人看图和加工,该类零件的摆放位置应符合加工位置原则。
主视图的投射方向图示方向能够表达轴零件主要结构形状,一般情况下只用一个主视图,辅之以若干剖视图、断面图、局部放大图等,这个零件用的是1个主视图(其中还包括简化画法、局部剖视)、2个断面图表达键槽的槽宽和槽深,2个局部视图表达键槽的类型。
1个局部放大图表达退刀槽形状、尺寸及其他要求。
2.轮盖类零件包括各种手轮、皮带轮、法兰盘、端盖等,轮类零件用来传递动力和扭矩;盖类零件起支承、密封和定位作用。
结构如下图所示,主要为回转体组成,基本形状是扁平盘状,还有台阶与通孔、圆角、倒角、退刀槽、键槽、安装用的通孔等结构要素。
带轮零件图轮盖类零件的视图表达:一般需要2个视图。
根据加工位置和形状特征,选择主视图为轴线水平放置,为了表达零件内部结构,一般主视图采用全剖,用左(右)视图重点表达轮盘的轮廓、肋板、孔、轮幅等的开状和大小。
如上图所示的左视图只反映了键槽的形状和要求。
因为主视图中已经标注了尺寸有直径符号φ。
如上图所示,轮盖类零件示例,端盖零件图的表达方式是:1个主视图,采用全剖表达零件的内部结构,左视图表达凸台、零件的外部形状、通孔的位置与大小。
端盖零件图3.叉架类零件包括拨叉、连杆与支架。
拨叉用在调速机构上,支架用于支承。
如图7-10所示。
叉架类零件:连接架这类零件一般不规则,杆身形状多样,主要结构由安装部分、连接部分、工作部分组成;还有加强筋、通孔、螺纹孔等。
叉架类零件视图表达:一般需要2个或2个以上的基本视图。
主视图应根据工作位置原则确定,一般应摆正、辅以剖视图、局部视图、断面图、局部放大图来表达细部的结构。
汽车大扭矩传动轴机构组成
汽车大扭矩传动轴机构主要由轴管、伸缩套(或膨胀套,如膨胀花键)和万向节组成。
传动轴总成安装在变速器和后轮轴之间,将扭矩和旋转从变速器传递到后轮轴的主减速器。
传动轴总成由外保持架、中间轴和内保持架三大部分组成,两端的花键分别用于连接轮毂和差速器,发动机输出的扭矩通过差速器、内笼(或内球笼)、中心轴、外笼(或外球笼)到达轮毂。
传动轴总成始终为左侧一个、右侧一个,左右传动轴组件的长度由发动机的配置位置决定。
其中,伸缩套(或膨胀套)能自动调节变速器与驱动桥之间距离的变化,而万向节则是保证变速器输出轴与驱动桥输入轴两轴线夹角的变化,并实现两轴的等角速传动。
此外,传动轴总成改变了传统的结构,将花键套筒与传动轴管焊接为一体,花键轴与凸缘叉(或法兰叉)一体化。
这种设计使得传动轴更为坚固,提高了其传递扭矩的能力。
请注意,以上内容仅供参考,如需更详细的信息,建议咨询专业的汽车技术人员或查阅相关的汽车维修手册。
