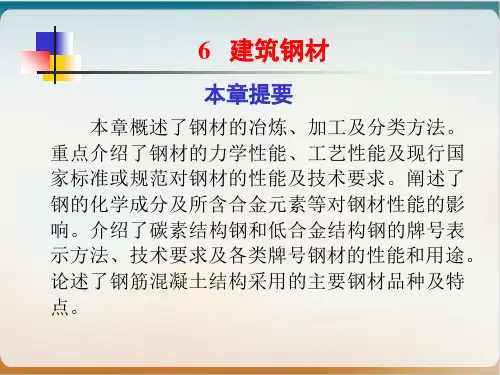

Fb b A0
Fb——最大拉力，N。 试验时，一般以
钢材出现颈缩为准。
值得注意：强屈比的概念
可靠性参数
b 强屈比 s
值越大,可靠性越高,安全性越高, 但利用率降低，浪费增大。
23
强屈比一般不低于1.2，抗震结构一般不低于1.25。
(3)伸长率：塑性指标。
L1 L 0 100 % L0
26
2. 硬钢(高碳钢)的拉伸性能
σ
A
0
b a
0.2%
ε
硬钢抗拉强度高，塑性差， 拉伸过程无明显屈服阶段， 无法直接测定屈服强度。规 范以残余变形达到试件原始 长度L0的0.2%时所应力的应 力值，作为屈服强度，也称 为条件屈服强度。σ0.2表示。 条件屈服点σ0.2 ：使硬钢产生 0.2%塑性变形时的应力。见 左图。
34
常见的冷加工方式：
(2)冷拔-是将光圆钢筋通过硬质合金拔丝模孔强行拉拔
冷拔比纯拉伸作用强烈，钢筋受拉、挤压作用。 如：经过一次或多次的冷拔后得到的冷拔低碳钢丝， 屈服点可提高40%～60%，但失去软钢的塑性和韧性， 而具有硬钢的特点。
拉拔模孔
35
常见的冷加工方式：
(3)冷轧将圆钢在冷轧机上轧成断面形状规则的钢筋。
32
三、钢材的冷加工强化和时效
1.冷加工强化
冷加工强化是钢材在常温下，以超过其屈服点但不超过 抗拉强度的应力对其进行的加工。
冷加工强化的原理： 钢材在塑性变形中，发生晶格变形、 破碎和歪扭，从而对晶格的进一步滑移将起到阻碍作用，故 钢材的屈服点提高，塑性和韧性降低。由于塑性变形中产生 内应力，故钢材的弹性模量Ｅ降低。 建筑钢材常用的冷加工有冷拉、冷拔、冷轧、刻痕等 。 对钢材进行冷加工的目的，主要是利用时效提高强度， 利用塑性节约钢材，同时也达到调直和除锈的目的。
