路灯工程定额造价
1.主材费用：包括路灯灯具、支架、电缆、开关等主要材料的费用。
这些材料的选择和数量会直接影响到工程造价。
2.人工费用：包括安装路灯所需的人工工时费用。
根据不同地区的劳动力成本和市场行情的不同，人工费用会有所差异。
3.设备租赁费用：对于一些较大规模的路灯工程，可能需要使用一些特殊的机械设备，如吊车、挖掘机等，这些设备的租赁费用也需要纳入到工程造价中。
4.材料运输费用：将所需的材料从供应商运输到工程现场，会产生一定的运输费用。
这些费用根据材料的数量和运输距离而有所差异。
5.设计费用：对于一些复杂的路灯工程，可能需要进行专门的设计和规划，这部分费用也需要计入到工程造价中。
6.项目管理费用：路灯工程需要进行项目管理和监督，保证工程的质量和进度，这部分费用也需要计入到工程造价中。
除了上述主要方面的费用之外，还需要考虑到一些其他因素的影响：
1.工程规模：路灯工程的规模越大，所需的材料、人工和设备租赁费用也会相应增加。
2.工程难度：路灯工程的难度越大，所需的设计费用和项目管理费用也会相应增加。
3.地理环境：不同的地理环境对路灯的安装和维护有不同的要求，这些要求也会对工程造价产生影响。
总的来说，路灯工程定额造价是一个相对复杂的问题，需要考虑多个因素的影响。
为了准确计算工程造价，需要进行详细的工程测量和材料清单编制，并结合市场行情、劳动力成本和地区差异等因素，综合考虑各个费用的具体情况，进行合理的评估和计算。

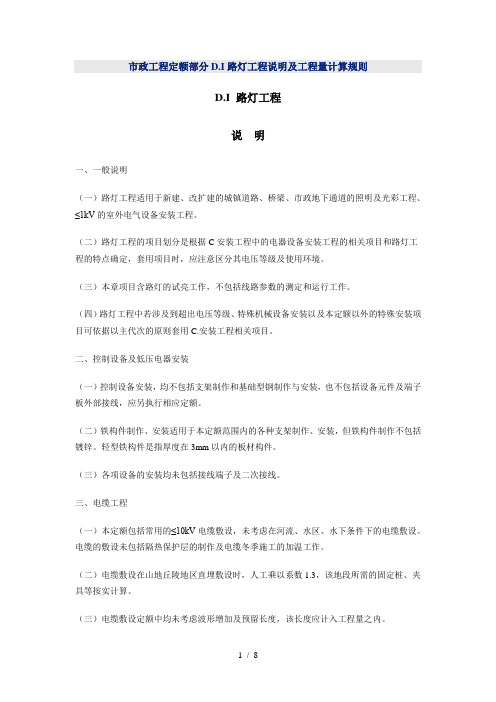

市政工程定额部分D.I 路灯工程说明及工程量计算规则D.I 路灯工程说明一、一般说明（一）路灯工程适用于新建、改扩建的城镇道路、桥梁、市政地下通道的照明及光彩工程、≤1kV的室外电气设备安装工程。
（二）路灯工程的项目划分是根据C安装工程中的电器设备安装工程的相关项目和路灯工程的特点确定,套用项目时，应注意区分其电压等级及使用环境。
(三）本章项目含路灯的试亮工作，不包括线路参数的测定和运行工作。
（四）路灯工程中若涉及到超出电压等级、特殊机械设备安装以及本定额以外的特殊安装项目可依据以主代次的原则套用C.安装工程相关项目。
二、控制设备及低压电器安装（一)控制设备安装，均不包括支架制作和基础型钢制作与安装，也不包括设备元件及端子板外部接线，应另执行相应定额。
（二）铁构件制作、安装适用于本定额范围内的各种支架制作、安装，但铁构件制作不包括镀锌。
轻型铁构件是指厚度在3mm以内的板材构件。
(三）各项设备的安装均未包括接线端子及二次接线。
三、电缆工程(一）本定额包括常用的≤10kV电缆敷设，未考虑在河流、水区、水下条件下的电缆敷设.电缆的敷设未包括隔热保护层的制作及电缆冬季施工的加温工作。
（二)电缆敷设在山地丘陵地区直埋敷设时，人工乘以系数1。
3,该地段所需的固定桩、夹具等按实计算。
（三）电缆敷设定额中均未考虑波形增加及预留长度，该长度应计入工程量之内。
(四）电缆工程已折中考虑了铝芯电缆和铜芯电缆的区别，套用项目时只应区别其敷设方式，材质不同不能再换算。
（五）电缆敷设及电缆终端头、中间头是按四芯电缆考虑的，五芯电缆敷设基价乘以系数1.3,单芯电缆按相同截面积电缆项目乘以系数0。
67,五芯电缆头项目乘以系数1.03。
（六）桥架安装包括运输、组合、固定、弯头制作、附件安装、上盖板及切口防腐等工作。
钢制桥架主结构厚度大于3mm时，人工、机械费乘以系数1.2；不锈钢桥架安钢桥架项目乘以系数1.1。
（七）桥架支撑架考虑了预埋螺栓、膨胀螺栓以及焊接三种固定方式，实际施工中,不论采用何种固定方式均不做调整。
第十二章照明器具说明一、各型灯具的引线，除注明者外，均已综合考虑在定额内，执行时不得换算。
二、路灯、投光灯、碘钨灯、氙气灯、烟囱或水塔指示灯，均已考虑了一般工程的高空作业因素，其它器具安装高度如超过5m，则应按册说明中规定的超高系数另行计算。
三、定额中装饰灯具项目均已考虑了一般工程的超高作业因素，不包括脚手架搭拆费用。
四、装饰灯具定额项目与示意图号配套使用。
五、定额内已包括利用摇表测量绝缘及一般灯具的试亮工作（但不包括调试工作）。
工程量计算规则一、普通灯具安装的工程量，应区别灯具的种类、型号、规格以“套”为计量单位计算。
普通灯具安装定额适用范围见下表。
普通灯具安装定额适用范围读万卷书行万里路402长度，以“套”为计量单位计算。
灯体直径为装饰物的最大外缘直径，灯体垂吊长度为灯座底部到灯梢之间总长度。
三、吸顶式艺术装饰灯具安装的工程量，应根据装饰灯具示意图集所示，区别不同装饰物、吸盘的几何形状、灯体直径、灯体周长和灯体垂吊长度，以“套”为计量单位计算。
灯体直径为吸盘最大外缘直径；灯体半周长为矩形吸盘的半周长；吸顶式艺术装饰灯具的灯体垂吊长度为吸盘到灯梢之间的总长度。
四、荧光艺术装饰灯具安装的工程量，应根据装饰灯具示意图集所示，区别不同安装形式和计量单位计算。
1．组合荧光灯光带安装的工程量，应根据装饰灯具示意图集所示，区别安装形式、灯管数量，以“延长米”为计量单位计算。
灯具的设计数量与定额不符时可以按设计量加损耗量调整主材。
2．内藏组合式灯安装的工程量，应根据装饰灯具示意图集所示，区别灯具组合形式，以“延长米”为计量单位。
灯具的设计数量与定额不符时，可根据设计数量加损耗量调整主材。
3．发光棚安装的工程量，应根据装饰灯具示意图集所示，以“m2”为计量单位，发光棚灯具按设计用量加损耗量计算。
4．立体广告灯箱、荧光灯光沿的工程量，应根据装饰灯具示意图所示，以“延长米”为计量单位。
灯具设计用量与定额不符时，可根据设计数量加损耗量调整主材。
市政路灯工程预算实例摘要：一、市政路灯工程概述二、市政路灯工程预算实例三、市政路灯工程预算方法及注意事项正文：一、市政路灯工程概述市政路灯工程是指在城市道路、街道和公共广场等场所安装发光照明系统的工程。
其主要目的是为了提供夜间照明，保障市民的出行安全，同时也能美化城市环境，提升城市的整体形象。
市政路灯工程通常包括路灯杆基础混凝土挖土、路灯杆基础混凝土、路灯杆基础混凝土与埋件（灯杆地脚螺丝）、灯杆及灯安装、定时开关安装、电缆线挖沟槽、电缆线敷设、保护管敷设、回填土、盖板等多个环节。
二、市政路灯工程预算实例以下是一个市政路灯工程预算实例，具体包括以下几个方面：1.路灯杆基础混凝土挖土：根据挖土的深度和土质类型，计算挖土的体积，再乘以混凝土的单价，得到挖土的费用。
2.路灯杆基础混凝土：根据路灯杆基础混凝土的体积，乘以混凝土的单价，得到基础混凝土的费用。
3.路灯杆基础混凝土与埋件：根据灯杆地脚螺丝的数量和单价，计算埋件的费用。
4.灯杆及灯安装：根据灯杆和灯具的类型、数量和单价，计算安装的费用。
5.定时开关安装：根据定时开关的类型和数量，计算安装的费用。
6.电缆线挖沟槽：根据电缆线的长度和沟槽的深度，计算挖沟槽的费用。
7.电缆线敷设：根据电缆线的长度和敷设的方式，计算敷设的费用。
8.保护管敷设：根据保护管的长度和敷设的方式，计算敷设的费用。
9.回填土：根据回填土的体积和土质类型，计算回填土的费用。
10.盖板：根据盖板的面积和单价，计算盖板的费用。
三、市政路灯工程预算方法及注意事项在进行市政路灯工程预算时，需要注意以下几点：1.实际预算中，灯杆及灯安装、定时开关安装、电缆线敷设的主材费需要另外计算，只将安装费纳入预算。
2.需要考虑土方回填或外运的费用。
3.预算中需要包括系统调试的费用。
4.根据实际情况，可能还需要考虑接地极制安的费用。
综上所述，市政路灯工程预算需要考虑多个环节，通过详细的计算和分析，得出各项费用，最后汇总得到总预算。
市政工程定额部分D.I 路灯工程说明及工程量计算规则D.I 路灯工程说明一、一般说明（一）路灯工程适用于新建、改扩建的城镇道路、桥梁、市政地下通道的照明及光彩工程、≤1kV的室外电气设备安装工程。
（二）路灯工程的项目划分是根据C安装工程中的电器设备安装工程的相关项目和路灯工程的特点确定，套用项目时，应注意区分其电压等级及使用环境。
（三）本章项目含路灯的试亮工作，不包括线路参数的测定和运行工作。
（四）路灯工程中若涉及到超出电压等级、特殊机械设备安装以及本定额以外的特殊安装项目可依据以主代次的原则套用C.安装工程相关项目。
二、控制设备及低压电器安装（一）控制设备安装，均不包括支架制作和基础型钢制作与安装，也不包括设备元件及端子板外部接线，应另执行相应定额。
（二）铁构件制作、安装适用于本定额范围内的各种支架制作、安装，但铁构件制作不包括镀锌。
轻型铁构件是指厚度在3mm以内的板材构件。
（三）各项设备的安装均未包括接线端子及二次接线。
三、电缆工程（一）本定额包括常用的≤10kV电缆敷设，未考虑在河流、水区、水下条件下的电缆敷设。
电缆的敷设未包括隔热保护层的制作及电缆冬季施工的加温工作。
（二）电缆敷设在山地丘陵地区直埋敷设时，人工乘以系数1.3，该地段所需的固定桩、夹具等按实计算。
（三）电缆敷设定额中均未考虑波形增加及预留长度，该长度应计入工程量之内。
（四）电缆工程已折中考虑了铝芯电缆和铜芯电缆的区别，套用项目时只应区别其敷设方式，材质不同不能再换算。
（五）电缆敷设及电缆终端头、中间头是按四芯电缆考虑的，五芯电缆敷设基价乘以系数1.3，单芯电缆按相同截面积电缆项目乘以系数0.67，五芯电缆头项目乘以系数1.03。
（六）桥架安装包括运输、组合、固定、弯头制作、附件安装、上盖板及切口防腐等工作。
钢制桥架主结构厚度大于3mm时，人工、机械费乘以系数1.2；不锈钢桥架安钢桥架项目乘以系数1.1。
（七）桥架支撑架考虑了预埋螺栓、膨胀螺栓以及焊接三种固定方式，实际施工中，不论采用何种固定方式均不做调整。
市政工程定额部分D。
I 路灯工程说明及工程量计算规则D。
I 路灯工程说明一、一般说明（一）路灯工程适用于新建、改扩建的城镇道路、桥梁、市政地下通道的照明及光彩工程、≤1kV的室外电气设备安装工程。
（二）路灯工程的项目划分是根据C安装工程中的电器设备安装工程的相关项目和路灯工程的特点确定，套用项目时，应注意区分其电压等级及使用环境。
（三)本章项目含路灯的试亮工作，不包括线路参数的测定和运行工作。
（四)路灯工程中若涉及到超出电压等级、特殊机械设备安装以及本定额以外的特殊安装项目可依据以主代次的原则套用C.安装工程相关项目。
二、控制设备及低压电器安装（一）控制设备安装,均不包括支架制作和基础型钢制作与安装,也不包括设备元件及端子板外部接线，应另执行相应定额。
（二）铁构件制作、安装适用于本定额范围内的各种支架制作、安装，但铁构件制作不包括镀锌。
轻型铁构件是指厚度在3mm以内的板材构件.（三）各项设备的安装均未包括接线端子及二次接线.三、电缆工程（一）本定额包括常用的≤10kV电缆敷设，未考虑在河流、水区、水下条件下的电缆敷设。
电缆的敷设未包括隔热保护层的制作及电缆冬季施工的加温工作.（二）电缆敷设在山地丘陵地区直埋敷设时，人工乘以系数1.3，该地段所需的固定桩、夹具等按实计算。
（三）电缆敷设定额中均未考虑波形增加及预留长度,该长度应计入工程量之内。
（四）电缆工程已折中考虑了铝芯电缆和铜芯电缆的区别，套用项目时只应区别其敷设方式，材质不同不能再换算。
（五)电缆敷设及电缆终端头、中间头是按四芯电缆考虑的，五芯电缆敷设基价乘以系数1。
3，单芯电缆按相同截面积电缆项目乘以系数0。
67,五芯电缆头项目乘以系数1.03。
（六）桥架安装包括运输、组合、固定、弯头制作、附件安装、上盖板及切口防腐等工作。
钢制桥架主结构厚度大于3mm时,人工、机械费乘以系数1。
2;不锈钢桥架安钢桥架项目乘以系数1。
1.（七）桥架支撑架考虑了预埋螺栓、膨胀螺栓以及焊接三种固定方式，实际施工中，不论采用何种固定方式均不做调整。
第十章路灯工程计价定额第一节路灯工程基础知识一、路灯概述路灯、广场塔灯、园林灯、建筑物立面照明、喷泉水池照明、发光广告和霓虹灯、商业街橱照明、街道信号灯是组成现代都市不可缺少的街市夜景照明。
路灯是城市环境中反映道路特征的道路照明装置，安排列于城市广场，街道、高速公路、住宅区和园林路径中，为夜晚交通提供照明之便。
路灯按照道路的照明标准，分为快速路、主干路、次干路、支路以及居住区道路分为五级。
路灯按照在环境中的不同，分为低位道路灯、步行街路灯、停车场灯专用灯和高柱灯。
二、电缆基本知识(一)电缆的构造和型号表示电缆的型号内容包括其用途类别、绝缘材料、导体材料、铠装保护层等，见表10-1，表10-2电缆型号含义表10-1表10-2(二)电缆型号表示说明：1. YJV22-10kv-3×120 mm2：表示铜芯，交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装，聚氯乙烯外套。
电压等级10kv以下的三芯，截面积为120 mm2，电压等级为10kv 的高压电力电缆。
2. VV22 -1kv- 4×16 mm2：表示铜芯，聚氯乙烯内护套，双钢带铠装，聚氯乙烯外护套。
电压等级为1kv以下的四芯16mm2低压电力电缆。
3.在市政道路照明工程中，电缆一般采用YJV交联聚乙烯电缆和VV22双钢带铠装聚氯乙烯护套电力电缆。
常用规格为4×10 mm2、4×16 mm2、4×25 mm2。
4.电缆的敷设方式：电缆的敷设方式有直接埋地敷设、沿电缆沟敷设，沿电缆遂道敷设及电缆架空线路的电杆敷设，目前使用较多的路灯电缆都是采用直接埋地敷设。
直埋电缆一般1～2根较多。
5.电缆的埋设深度：电缆直埋深度不小于0.7m，穿越农田时不应小于1.0m，在寒冷地区，应埋设在冻土层以下（海南没有冻土），电缆埋深超过1.0m时，可不考虑上部压力引起电缆的机械损伤。
6.电缆直埋时，电缆沟挖填土(石)方工程量见图10-1。
《路灯工程》册说明一、第八册《路灯工程》（以下简称本定额），包括架空线路、电缆工程、配管配线、变配电设备、照明器具安装、防雷接地装置省补充项目等。
二、本定额适用于新建、扩建的城镇道路、市政地下通道的照明工程，不适用于拆除改造及庭院（园）内的照明工程；三、本定额与《全国统一安装工程预算定额》相关项目的界线划分，以路灯系统与城市供电系统相交为界，界限以内为路灯定额，界限以外安装定额。
四、本定额不包括线路参数的测定和运行工作。
五、本定额电压等级按10千伏以下考虑的。
六、本说明未尽事宜见各章节说明。
第一章变配电设备工程说明一、本章定额主要包括：变压器的安装，组合型成套箱式变电站安装；变压器油的过滤；电力电容安装；高低压配电柜及配电箱、盖板的制作安装；熔断器、控制器、启动器、分流器的安装；接线端子的焊压安装。
二、变压器安装用的枕木、绝缘导线、石棉布是按一定的折旧率摊销的，实际摊销量与定额不符时不作换算。
三、变压器油按设备带来考虑，但施工中变压器油的过滤损耗及操作损耗已包括在有关定额中。
四、高压成套配电柜安装定额是综合编制的，执行中不作换算。
五、配电及控制设备安装，均不包括支架制作和基础型钢制作安装，也不包括设备元件安装及端子板外部接线，应另执行相应定额。
六、铁构件制作安装适用于本定额范围的各种支架制作安装，但铁构件制作安装均不包括镀锌。
轻型铁构件是指厚度在3mm以内的构件。
七、各项设备安装均未包括接线端子及二次接线。
工程量计算规则一、变压器安装，按不同容量以“台”为计量单位。
一般情况下不需要变压器干燥，如确实需要干燥，可执行《全国统一安装工程预算定额》相应项目。
二、变压器油过滤，不论过滤多少次，直到过滤合格为止。
以“吨”为单位计算工程算，变压器油的过滤量，可按制造厂提供的油量计算。
三、高压成套配电柜和组合箱式变电站安装，以“台”为计量单位，均未包括基础槽钢、母线及引下线的配置安装。
四、各种配电箱、柜安装均按不同半周长以“套”为单位计算。
第十章路灯工程计价定额第一节路灯工程基础知识一、路灯概述路灯、广场塔灯、园林灯、建筑物立面照明、喷泉水池照明、发光广告和霓虹灯、商业街橱照明、街道信号灯是组成现代都市不可缺少的街市夜景照明。
路灯是城市环境中反映道路特征的道路照明装置，安排列于城市广场，街道、高速公路、住宅区和园林路径中，为夜晚交通提供照明之便。
路灯按照道路的照明标准，分为快速路、主干路、次干路、支路以及居住区道路分为五级。
路灯按照在环境中的不同，分为低位道路灯、步行街路灯、停车场灯专用灯和高柱灯。
二、电缆基本知识(一)电缆的构造和型号表示电缆的型号内容包括其用途类别、绝缘材料、导体材料、铠装保护层等，见表10-1，表10-2电缆型号含义表10-1电缆型号含义表10-2(二)电缆型号表示说明：1. YJV22-10kv-3×120mm2：表示铜芯，交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装，聚氯乙烯外套。
电压等级10kv以下的三芯，截面积为120mm2，电压等级为10kv的高压电力电缆。
2. VV22 -1kv- 4×16mm2：表示铜芯，聚氯乙烯内护套，双钢带铠装，聚氯乙烯外护套。
电压等级为1kv以下的四芯16mm2低压电力电缆。
3.在市政道路照明工程中，电缆一般采用YJV交联聚乙烯电缆和VV22双钢带铠装聚氯乙烯护套电力电缆。
常用规格为4×10mm2、4×16mm2、4×25mm2。
4.电缆的敷设方式：电缆的敷设方式有直接埋地敷设、沿电缆沟敷设，沿电缆遂道敷设及电缆架空线路的电杆敷设，目前使用较多的路灯电缆都是采用直接埋地敷设。
直埋电缆一般1～2根较多。
5.电缆的埋设深度：电缆直埋深度不小于0.7m，穿越农田时不应小于1.0m，在寒冷地区，应埋设在冻土层以下（海南没有冻土），电缆埋深超过1.0m时，可不考虑上部压力引起电缆的机械损伤。
6.电缆直埋时，电缆沟挖填土(石)方工程量见图10-1。
第十章路灯工程计价定额第一节路灯工程基础知识一、路灯概述路灯、广场塔灯、园林灯、建筑物立面照明、喷泉水池照明、发光广告和霓虹灯、商业街橱照明、街道信号灯是组成现代都市不可缺少的街市夜景照明。
路灯是城市环境中反映道路特征的道路照明装置，安排列于城市广场，街道、高速公路、住宅区和园林路径中，为夜晚交通提供照明之便。
路灯按照道路的照明标准，分为快速路、主干路、次干路、支路以及居住区道路分为五级。
路灯按照在环境中的不同，分为低位道路灯、步行街路灯、停车场灯专用灯和高柱灯。
二、电缆基本知识(一)电缆的构造和型号表示电缆的型号内容包括其用途类别、绝缘材料、导体材料、铠装保护层等，见表10-1，表10-2电缆型号含义表10-1电缆型号含义表10-2第一个数字第二个数字代号装层类型代号外被层类型0 无0 元1 — 1 纤维减负2 双钢带 2 聚氯乙烯护套3 细圆钢丝 3 聚乙烯护套4 租圆钢丝 4(二)电缆型号表示说明：1. YJV22-10kv-3×120 mm2：表示铜芯，交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装，聚氯乙烯外套。
电压等级10kv以下的三芯，截面积为120 mm2，电压等级为10kv 的高压电力电缆。
2. VV22 -1kv- 4×16 mm2：表示铜芯，聚氯乙烯内护套，双钢带铠装，聚氯乙烯外护套。
电压等级为1kv以下的四芯16mm2低压电力电缆。
3.在市政道路照明工程中，电缆一般采用YJV交联聚乙烯电缆和VV22双钢带铠装聚氯乙烯护套电力电缆。
常用规格为4×10 mm2、4×16 mm2、4×25 mm2。
4.电缆的敷设方式：电缆的敷设方式有直接埋地敷设、沿电缆沟敷设，沿电缆遂道敷设及电缆架空线路的电杆敷设，目前使用较多的路灯电缆都是采用直接埋地敷设。
直埋电缆一般1～2根较多。
5.电缆的埋设深度：电缆直埋深度不小于0.7m，穿越农田时不应小于1.0m，在寒冷地区，应埋设在冻土层以下（海南没有冻土），电缆埋深超过1.0m时，可不考虑上部压力引起电缆的机械损伤。
6.电缆直埋时，电缆沟挖填土(石)方工程量见图10-1。
(1)电缆沟挖填土石方量：电缆沟有设计断面图时，按图计算土石方量；电缆沟无设计断面图时，按下式计算土石方量两根电缆以内土石方量为V体积=SL 图10—1直埋电缆大样图S面积=(0.6+0.4)×0.9/2=0.45m2即每1m沟长V体积=0.45m3。
沟长按设计图计算，每增加一根电缆时，沟底宽增加0.17m，也即每米沟长增加0.153 m3土石方量。
如果电缆埋深超过0. 9m时，多挖的土方量应另行计算。
(2)挖混凝土、沥油等路面的电缆沟时，按设计的沟断面图计算挖方量，可按下列计算：V体积=HBL式中V—挖方体积H—电缆沟深度B—电缆沟底宽L—电缆沟长度7. 电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m，沟宽按最外边的两根保护管外侧各增加0 3m工作面计算。
填土不扣除DN200以内保护管体积。
V体积=(D+2×0.3)hL式中D一保护管外径H—沟深L—沟长三、管线基本知识(一)、常用导线的型号和应用范围表10-3(二)、常用配管的型号和敷设方法表10-4(三)导线、电缆损耗率表10-5(四)在电气平面图上线路文字的标注1. 线路文字标注格式为：a-b(c×d)e-f式中a—线路编号或线路用途符号b一导线型号(表10-3)c一导线根数d —导线截面积mm2)e —配线方式符号及导线穿管管径f—敷设部位符号2.【例】N1 、500V-BV(3×2.5+2×1.5)PVC25-C表示N1回路选用电压等级为500V的铜芯塑料绝缘线，3根截面积为2.5 mm2，加2根截面积为1.5 mm2，穿PVC25(外径)的塑料管，暗敷。
(五)配管公称直径概念管道和工艺设备的公称直径是为了设计、制造、安装和检修方便而人为规定的一种标准直径，以DN表示。
DN后附加以㎜为单位的公称直径数字。
对于钢管和塑料及其他材质管件，DN后的数字不一定是管子的内径，也不一定是管子的外径(De)，而是内径接近的整数。
四、照明器具概念（一）电光源：指各种灯泡、灯管等。
（二）照明器具：指各种灯架、灯罩、灯具、镇流器、触发器、电容器、风雨灯头及灯泡。
五、防雷接地装置概念防雷地装置由接闪器、引下线、接地体三大部分组成。
（一）接闪器是收集电荷的装置，基本形式有避雷针、避雷网、避雷带、避雷笼等。
1. 避雷针是安装在建筑物突出部位或独立的高杆灯安装的针型金属导体，通常采用镀锌圆钢或镀锌钢管制成。
所用圆钢及钢管直径依针长不同而不同。
当针长小于1m时，圆钢和钢管直径分别不得小于12mm和20mm，当针长为1～2m时，不得于小16mm和25mm，当避雷针长度超过2m时，针体则由针尖和不同管径的管段组合而成。
2. 避雷带是沿建筑物易受雷击的部位装设的带形导体，一般用镀锌圆钢或扁钢制成。
圆钢直径不小于8mm，扁钢截面积不小于48mm，厚度4mm。
避雷带一般要高出层面0.2m，两根平行的避雷带之间距离小于l0m．安装避雷带时，每隔lm，用支架将避雷带固定在墙上或女儿墙混凝土折板支座上。
3. 避雷网是在屋面上纵横敷设的避雷带组成的网格，网格的大小由防雷要求的等级确定，所需材料和做法与避雷带相同。
4. 避雷笼是用垂直和水平的导体(铜带或钢筋)密集地将建筑物包围起来，形成一个保护笼。
一般是利用建筑物混凝土内部的结构钢筋作为笼式避雷网。
（二）引下线：1. 引下线是联接接闪器和接地装置的导体。
其作用是将接闪器接到的雷电流引入接地装置。
一般用圆钢(直径不小于10mm)或扁钢(截面积不小于48mm2，厚度不小于4-mm)制成。
2. 引下线明装时，沿建筑物外墙或水泥电杆敷设，在地面上1.7m和地面下0.3m线段上必须用保护管(塑料管)加以保护。
暗装时，可利用建筑物本身的金属结构作为引下线。
（三）接地体（也称接地装置），其作用是将雷电流通过引下线引入大地。
接地装置由接地线和接地体组成，接地线是联接引下线和接地体的导体。
接地体可用圆钢、扁钢、角钢和钢管制成。
一般镀锌圆钢直径为10mm，镀锌扁钢截面积不小于48mm2。
(厚度为4mm)，镀锌角钢厚度为4～6.3mm，镀锌钢管壁厚为3.5mm。
路灯接地体分水平接地体和垂直接地体两。
水平接地体埋深0．8m以下，垂直接地体顶部埋深0.8m，底部成锥形，接地体长度为2. 5m，各接地体间距为5m以上。
接地体应设置在人畜少到的地方，与建筑的水平距离不得小于3m，以确保安全。
第二节路灯工程计价定额的应用一、概述(一)本册计价定额主要内容及适用范围本册计价定额包括变配电设备工程，架空线路工程，电缆工程，配管配线工程，照明器具安装工程，防雷接地装置工程，路灯灯架制作安装工程，刷油防腐工程，太阳能、风能金属杆路灯成套安装工程共9章。
适用于我省行政区域内新建、扩建的城镇道路和市政地下通道的照明工程。
除另有说明外，不适用于拆除改造及庭院（园）内的照明工程。
工厂厂区内、住宅小区内的景观照明（指庭院灯、草平灯、投光灯等）执行《海南省安装工程综合定额》。
工厂厂区内、住宅小区内道路照明，如设计金属杆灯为5m～40m以内者，执行《海南省建设工程计价定额》（市政工程）。
(二)本册计价定额应用相关说明1.本定额与现行《海南省安装工程综合定额》相关项目的界线划分：路灯系统与城市供电系统相交为界，界线以内执行本定额，界线以外执行现行《海南省安装工程综合定额》。
2.本定额不包括线路参数的测定和运行工作。
3.本定额电压等级是按10千伏以下考虑的。
5.在施工过程中发生的保护性拆除费用，按相应子目（人工费＋机械费）×30%计算，同时扣除相应子目辅助材料。
不属保护性拆除项目费用由建设单位和施工单位协商解决。
二、变配电设备工程(一)定额的构成变配电设备安装包括变压器安装，组合型成套箱式变压器安装，电力电容器安装，配电柜、箱制作安装，铁构件制作安装及箱、盒制作，成套配电箱安装，熔断器、限位开关安装，控制器、启动器安装，盘柜配线，接线端子，控制继电器保护屏安装，控制台安装，仪表、电器、小母线、分流器安装，母线、避雷器、电容器、接地装置调试，送配电装置系统调试共设置定额107个子目。
(二)定额应用的有关问题说明1.变压器安装是指变压器本体及附件安装，按安装形式分杆上和地上，杆上安装综合考虑单杆和双杆的安装形式。
（1）杆上、地上变压器和杆上变配电设备安装的工作内容：包括支架、横担、撑铁、绝缘子、固定卡具，变压器吊装固定，配线、接线、接地（不包括埋地部分）等安装。
但不包括支架、横担、撑铁、绝缘子、固定卡具、螺栓、配线等材料价格。
预算按设计图示，结算按实际调整计入主材料费用。
变压器的接地（埋地部分）安装及系统调试应另行计算。
（2）地上变压器安装，不包括砌体的工程量，应按现行2011《海南省建设工程计价定额》（房屋建筑与装饰工程）计算。
（3）变压器系统调试，本章指路灯工程的变压器和箱式变压站的变压器系统调试，以每个电压侧有一台断路器为准，包括互感器、隔离开关、风冷及油循环冷却系电气装置常规保护装置等一、二次回路的调试及空投试验。
多于一个断路器的，按相应电压等级送配电设备系统调试的相应定额另行计算。
干式变压器调试，执行相应容量变压器调试定额乘以系数0.8。
2.组合型成套箱式变压站安装是指10KV以下的箱式变压站，一般布局形式为变压器在箱的中间，箱的一端为高压开关柜位置，另一端为低压开关柜位置，组合型成套配电装置其外形象一个集装箱，两端开门，中间为通道，称为集装箱式配电室。
搬运方式考虑汽车式起重机。
3.高低压成套配电柜（屏）安装，定额是综合考虑编制的，安装方式不同，均不作换算。
但不包括基础槽钢安装。
4.高低压配电柜（屏）安装均不包括基础槽钢、角钢制作安装及母线安装，应另套用相应定额。
5.下面是基础槽钢的计算：（1）槽钢按现行《海南省安装工程综合定额》计算。
（2）角钢制作安装及母线安装套用本章相应定额。
（3）基础槽钢以“m”为单位计算。
（4）单个柜（盘）的基础槽钢长度L=2（A+B）（5）见图1：n个同规格型号柜（盘）相连、安装在共用的基础上的槽钢长度为：L=2(nA+B始、终端柜)式中n—表示柜、屏台数A—表示柜、屏宽度B—表示柜、屏深度下面介绍柜盘基础槽钢计算方法：L=2(nA+B始终端) =四周的长度【解】下图1为n个同规格型号柜、盘相连、安装在共用的基础上的槽钢长度。
柜、盘平面图1 Array6.杆上变配电设备安装定额内包括杆和钢支架及设备的安装工作，但不包括钢支架、连线、线夹、金具等材料价格，应按设计规定另计算。
