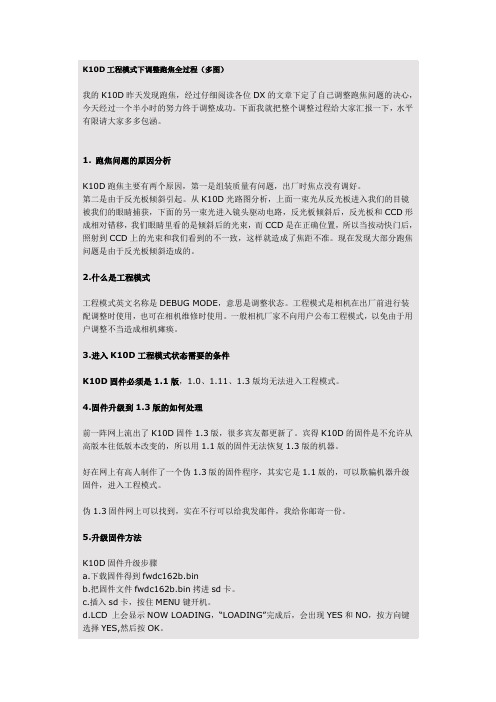

K10D工程模式下调整跑焦全过程（多图）我的K10D昨天发现跑焦，经过仔细阅读各位DX的文章下定了自己调整跑焦问题的决心，今天经过一个半小时的努力终于调整成功。
下面我就把整个调整过程给大家汇报一下，水平有限请大家多多包涵。
1. 跑焦问题的原因分析K10D跑焦主要有两个原因，第一是组装质量有问题，出厂时焦点没有调好。
第二是由于反光板倾斜引起。
从K10D光路图分析，上面一束光从反光板进入我们的目镜被我们的眼睛捕获，下面的另一束光进入镜头驱动电路，反光板倾斜后，反光板和CCD形成相对错移，我们眼睛里看的是倾斜后的光束，而CCD是在正确位置，所以当按动快门后，照射到CCD上的光束和我们看到的不一致，这样就造成了焦距不准。
现在发现大部分跑焦问题是由于反光板倾斜造成的。
2.什么是工程模式工程模式英文名称是DEBUG MODE，意思是调整状态。
工程模式是相机在出厂前进行装配调整时使用，也可在相机维修时使用。
一般相机厂家不向用户公布工程模式，以免由于用户调整不当造成相机瘫痪。
3.进入K10D工程模式状态需要的条件K10D固件必须是1.1版，1.0、1.11、1.3版均无法进入工程模式。
4.固件升级到1.3版的如何处理前一阵网上流出了K10D固件1.3版，很多宾友都更新了。
宾得K10D的固件是不允许从高版本往低版本改变的，所以用1.1版的固件无法恢复1.3版的机器。
好在网上有高人制作了一个伪1.3版的固件程序，其实它是1.1版的，可以欺骗机器升级固件，进入工程模式。
伪1.3固件网上可以找到，实在不行可以给我发邮件，我给你邮寄一份。
5.升级固件方法K10D固件升级步骤a.下载固件得到fwdc162b.binb.把固件文件fwdc162b.bin拷进sd卡。
c.插入sd卡，按住MENU键开机。
d.LCD 上会显示NOW LOADING，“LOADING”完成后，会出现YES和NO，按方向键选择YES,然后按OK。
e."UPDATING"就是在升级了。
五年以后才明白，Pentax就是好玩儿从任何角度说，俺都无法和坛子里的宾德玩家相提并论。
虽然俺喜欢宾德，但胶片机只玩过MX,数码只玩过K10D. 镜头最贵的只买过50-135mm/f2.8，还卖掉了。
换过几款50mm老头，也一个没留住；现在手里只剩下了这款铁疙瘩- SMC Pentax-A 28-135mm/f4, 160加元淘的。
试了试，觉得值；除了重点，最近对焦远点，没什么大的缺点，尤其是最大光圈可用，宾德色彩，手感一流。
值得一玩儿。
五年前买来K10D,折腾到现在手里的宾德器材越来越少，个中原因有这么几条：。
镜头贵。
什么公主，星头，动辄上千，和手头的几十，上百淘来的老头比，实在说服不了自己砸钱呀。
机身对焦不给力。
就认为这，好好的535卖掉了，而且再也没有兴趣进任何AF头。
机身毛病多多。
反光镜倾斜，保修过了之后才发现；对焦何止不准，简直相差十万八千里。
多亏了无忌的哥们分享经验，自己动手，丰衣足食，全部搞定。
虽然缺点多多，这么多年也没正经玩过几次（快门次数不到五千），俺还是舍不得和宾德说白白，个中原因也有这么几条：。
K10D好玩呀。
无论手感，做工，机身尺寸，布局，好看又好用，真算得上经典！！。
机身防抖，太好用了。
二十块的老镜头，一样防抖！俺所有的拍摄，几乎都是手持完成的，这在没有防抖功能的情况下是不可能的。
用老镜头，大大的合焦提示，明亮的对焦屏，舒服! 对比D300S，你就能体会到用手动头在K10D上合焦指示的好处。
LCD显示虽然分辨率没有后来的相机高，但色彩和反差极好，和D300S的高分辨率的大屏相比，没有觉得有什么不好。
快门很轻（和D300S比），几乎感觉不到震动。
宾德的色彩，很迷人，舒服！所有这些，在满足俺“玩儿”的欲望上，够了。
但是，和尼康D300S比，K10D输在对焦，精确，稳定，速度。
换句话说，K10D是个很“好玩"的机器，却不是一部可以胜任专业要求的机器，甚至不是一部可以给人信赖感的机器，像一个聪明而又捣蛋的孩子，你不知道它会突然在你不注意的时候给你什么恶作剧。

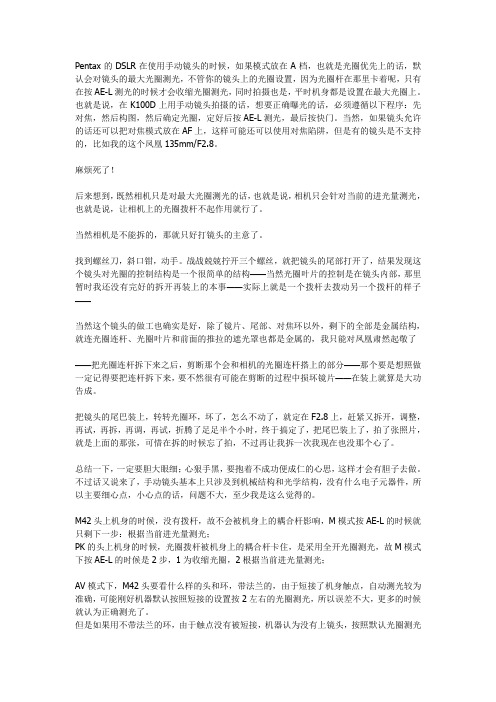

Pentax的DSLR在使用手动镜头的时候，如果模式放在A档，也就是光圈优先上的话，默认会对镜头的最大光圈测光，不管你的镜头上的光圈设置，因为光圈杆在那里卡着呢，只有在按AE-L测光的时候才会收缩光圈测光，同时拍摄也是，平时机身都是设置在最大光圈上。
也就是说，在K100D上用手动镜头拍摄的话，想要正确曝光的话，必须遵循以下程序：先对焦，然后构图，然后确定光圈，定好后按AE-L测光，最后按快门。
当然，如果镜头允许的话还可以把对焦模式放在AF上，这样可能还可以使用对焦陷阱，但是有的镜头是不支持的，比如我的这个凤凰135mm/F2.8。
麻烦死了！后来想到，既然相机只是对最大光圈测光的话，也就是说，相机只会针对当前的进光量测光，也就是说，让相机上的光圈拨杆不起作用就行了。
当然相机是不能拆的，那就只好打镜头的主意了。
找到螺丝刀，斜口钳，动手。
战战兢兢拧开三个螺丝，就把镜头的尾部打开了，结果发现这个镜头对光圈的控制结构是一个很简单的结构——当然光圈叶片的控制是在镜头内部，那里暂时我还没有完好的拆开再装上的本事——实际上就是一个拨杆去拨动另一个拨杆的样子——当然这个镜头的做工也确实是好，除了镜片、尾部、对焦环以外，剩下的全部是金属结构，就连光圈连杆、光圈叶片和前面的推拉的遮光罩也都是金属的，我只能对凤凰肃然起敬了——把光圈连杆拆下来之后，剪断那个会和相机的光圈连杆搭上的部分——那个要是想照做一定记得要把连杆拆下来，要不然很有可能在剪断的过程中损坏镜片——在装上就算是大功告成。
把镜头的尾巴装上，转转光圈环，坏了，怎么不动了，就定在F2.8上，赶紧又拆开，调整，再试，再拆，再调，再试，折腾了足足半个小时，终于搞定了，把尾巴装上了，拍了张照片，就是上面的那张，可惜在拆的时候忘了拍，不过再让我拆一次我现在也没那个心了。
总结一下，一定要胆大眼细；心狠手黑，要抱着不成功便成仁的心思，这样才会有胆子去做。
不过话又说来了，手动镜头基本上只涉及到机械结构和光学结构，没有什么电子元器件，所以主要细心点，小心点的话，问题不大，至少我是这么觉得的。

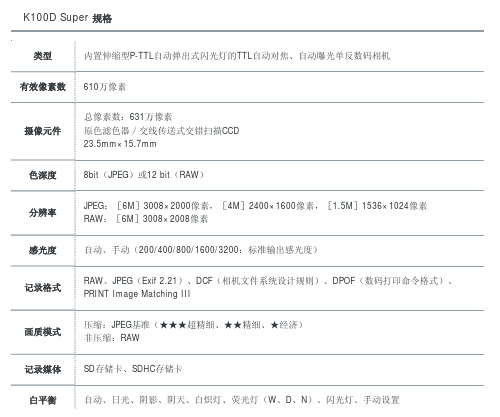

K100D Super 规格类型内置伸缩型P-TTL自动弹出式闪光灯的TTL自动对焦、自动曝光单反数码相机有效像素数610万像素摄像元件总像素数：631万像素原色滤色器／交线传送式交错扫描CCD 23.5mm×15.7mm色深度8bit（JPEG）或12 bit（RAW）分辨率JPEG：［6M］3008×2000像素，［4M］2400×1600像素，［1.5M］1536×1024像素RAW：［6M］3008×2008像素感光度自动、手动（200/400/800/1600/3200：标准输出感光度）记录格式RAW、JPEG（Exif 2.21）、DCF（相机文件系统设计规则）、DPOF（数码打印命令格式）、PRINT Image Matching III画质模式压缩：JPEG基准（★★★超精细、★★精细、★经济）非压缩：RAW记录媒体SD存储卡、SDHC存储卡白平衡自动、日光、阴影、阴天、白炽灯、荧光灯（W、D、N）、闪光灯、手动设置取景器类型：固定模制五面镜对焦屏：自然-光亮-磨砂II（Natural-Bright-Matte II）对焦屏可视率：96%放大倍率：0.85倍（50m F1.4镜头，无限远，－1m－1）视度调整：-2.5—＋1.5m-1液晶显示屏 2.5英寸低温多晶硅TFT彩色LCD（约21万像素），亮度可调，广视角预览方式数码预览、光学预览播放1格播放、索引（9画面）、放大（最大12倍，可滚动）、图像旋转、幻灯播放、直方图显示、亮度控制数码滤色：黑白、深褐色、彩色（18钟）、柔和（可调整三个等级）、变形特效（可调整＋/-8级）、亮度（播放模式下）对焦系统类型：TTL相位差检测式11点宽区测距（SAFOX VIII）模式：单次AF（带对焦锁定）、手动对焦、连续AF可用**在自动图片模式和图片模式中，只有在选择运动模式后方可启动连续AF。
前晚将K10D的固件升到1.3版,以后就进不了工模了,心里有点怕怕,担心新版固件后机子有失焦的问题,于是,今天中午对爱机机身与18-55套头的聚焦情况做了系列的简单测试,结果聚焦很准,绝无跑焦现象,放心了,吔!图1:跑焦测试卡测试,相机ccd平面与测试卡成45度角拍摄,焦段55mm,光圈优先模式,光圈f5.6,快门速度1/30秒,对准"focus here"自动聚焦,焦点清晰,景深在远近10mm间.图2:拍摄实物:5只电池在焦点测试图上45度焦斜线排列,间隔5mm,相机ccd平面与电池纵径平行,对准第三只电池自动聚焦开启内闪曝光,55mm端,光圈F5.6,快门1/180秒.图3:ccd平面与测试卡成45角是拍摄,聚焦点为粗黑线位置.图4:其实,书籍文字也可用来拍摄相机的焦点失焦情况:附:网上其他更专业的测试贴:進入K10D工程模式:原文:/forums/re...ssage=220139711.在關機狀態下按(Play鍵)+(OK鍵)，然後開機2.在5秒內順序按(Fn)->(Fn)->(Info)->(Menu)第一頁第二頁第三頁第四頁調整自動對焦先開啟Debug Mode:在Dubug Mode按右變做<EN>後按(OK)***如果想離開Dubug Mode，變回<DIS>後按(OK)***然後會顯示為Dubug Mode再按Menu進入設定那一個選單(顯示只有3頁，但是有第四頁的) 在第四頁就是Test mode在AF Test 裡就可以調焦了AF Area Test 有0-3，四個區域選擇(還不知有什麼用)選了AF Area Test 1-3其中一個，在(SEL)的對焦模式下，對焦點在中心，對焦有時中心加上下兩點對焦點一起亮。
結論還不知是什麼，還在試，有11點對焦點，不知怎分四區。
Focus Corr 這就是調焦了每次有-120um 至+120um 的調整。
宾得 DL、DS、DS2、k100D相机调整跑焦方法
步骤：
1. 关闭相机，按住机身背面的[AE-L]+[INFO]按键，然后打开相机，在5秒内顺序按下[MENU]、[MENU]、[INFO]按键，此时你将看到隐藏的工程测试菜单
按向右键，DEBUG MODE选项由DIS改为EN，然后按下[OK]按键2. 按[MENU]进入MENU主菜单，选择进入SETUP子菜单，可以看到TEST MODE（测试模式）
按向上键，选择AF TEST，按向右键，进入AF TEST菜单，
按向下键，选择FOCUS CORR（焦点校正），现在你可以用向左、向右键校正对焦点。
* 不要触摸AF Area Tset（AF 范围测试）
按[OK]保存，结束调整。
3. 测试你的相机焦点是否准确。
（重复步骤2 直至焦点准确）
4. 关闭相机，按住机身背面的[AE-L]+[INFO]按键，然后打开相机，在5秒内顺序按下[MENU]、[MENU]、[INFO]按键，进入工程测试菜单
按向右键，DEBUG MODE选项由EN改为DIS，然后按下[OK]按键。
转贴：宾德K100D和K10D的手动镜头玩法的学习宾得K10D与手动镜头的玩法学习由于宾德K100D和K10D向下兼容所有PK口的原厂,副厂镜头，加转接环可使用所有M42罗口的原厂,副厂镜头，又由于手动镜头价格相对低廉,国产俄产德产日产仿造的等等品种齐全，数量众多,使得手动镜头的玩家有丰富的资源来挖，一大批P家粉丝纷纷尝试，更有部分宾友达到痴迷程度,手动头风靡2007年。
镜头等器材的价格也被JS们趁机抄作的翻倍。
一、用手动头时K10D与K100D相机的一般设置:K10D的一般设置为1.测光模式设为中央重点测光或重点测光;2.自动对焦点切换转盘选为居中;3.模式转盘设置为M档;4.对焦模式杆设置在MF位置;5.不上三角架的情况下防抖一直打开,并进入MENU主菜单抖动补偿项设置相应的使用的焦距;6.进入[C自定]菜单[AF锁定时的AE-L]选项设为2[开启];7.进入[C自定]菜单[Tav&M下的绿色按钮]选项设为2[Tv偏移];8.进入[C自定]菜单[使用光圈环]选项设为[允许]。
K100D的一般设置为1.进入[记录模式]菜单中的[自动暴光测光]选项将测光模式设为中央重点测光或重点测光;2.进入[记录模式]菜单中的[对焦点切换]选项将对焦点切换选为居中;3.模式转盘设置为M档;4.对焦模式杆设置在MF位置;5.不上三角架的情况下防抖一直打开,并进入MENU主菜单抖动补偿项设置相应的使用的焦距;6.进入[C自定]菜单[AF锁定时的AE-L]选项设为2[开启];7.进入[C自定]菜单[Tav&M下的绿色按钮]选项设为2[Tv偏移];8.进入[C自定]菜单[使用光圈环]选项设为[允许];9.进入[C自定]菜单[使用S镜头时的FI]选项设为[可利用]。
二、使用手动镜头的有关注意事项1.K10D的手动M档按说明书是不能做EV曝光补偿的;而k100d可以方便的用按EV键+后电子转盘调节。
（K10D说明书P161“曝光模式设为（绿色）模式、M（超级手动）模式、B（长时间曝光）模式或X（闪光灯同步速度）模式时，曝光补偿无效。
