非接触式IC卡冷水表产品介绍精编

埃美柯集团宁波时代仪表有限公司产品手册PRODUCT CATALOG 宁波时代仪表有限公司NINGBO SHIDAI INSTRUMENT CO.,LTD.400-808-8886时代仪表生产的“埃美柯”牌商标为中国著名商标，以及“最具市场竞争力品牌”。

“管理有心、生产用心、品质尽心、交货放心、服务贴心、客户安心”是我们长期奉行的经营理念，致力于高品质、高档次的新品开发是我们持之以恒的努力方向，以精良的品质和服务，最佳的性价比去赢得更多消费者的青睐。

埃美柯让⼈们⽣活更为美好。

注：使用时信号线应接一个上拉电阻，阻值为几K到几百K，功率为1/4W。

阻值越大，霍尔元件功耗越小。

一般选4.7K。

型号 公称口径LXHF-8直饮冷水水表暖通阀工作参数▲Ⅱ型▲Ⅰ型工作电压：2.55V~3.66V 本产品是将NB-IOT物联网通讯技超薄、小巧、大屏幕100%现场保护同时运行多个独立程序,16M的快闪内存4种通讯接口主要技术参数公称口径mm 准确度等级常用流量 Q3Q/Q=8031Q/Q=1.6213m/h10 2.5系统架构图智能抄表系统自来水公司燃气公司电力公司大型物业管理公司小区B小区A公共电话网/GPRS INTERNET 互联网集中器接连线无电力载波节点电力载波节点电力线采集器采集器扩展网表单元表单元表单元（每条扩展网总线传输距离可达300米）（每条扩展网总线传输距离可达300米）（每条扩展网总线传输距离可达300米）红外抄表节点手抄器扩展网扩展网表单元（每条扩展网总线传输距离可达300米）扩展网表单元表单元表单元表单元表单元扩展网（每条扩展网总线传输距离可达300米）采集器采集器RS485/M-BUS总线离距输传线总干主条每个04接可米0021达可器继中网干主网继中中继器扩展网网干主网继中（每条中继总线传输距离可达300米）主控机：在各公司主控机上安装智能抄表系统管理软件，由该系统软件发出抄表指令，集中器做出相应的响应，完成抄表任务。

ic卡冷水水表使用中的注意事项IC卡冷水水表使用中的注意事项随着智能化技术的发展，IC卡冷水水表在家庭和公共场所的应用越来越广泛。

然而，在使用IC卡冷水水表时，我们需要注意一些事项，以确保其正常运行并延长使用寿命。

安装IC卡冷水水表时，应注意选择合适的安装位置。

水表应安装在通风良好、干燥、无腐蚀性气体和化学品的环境中，远离热源和电器设备，以防止水表受热或受潮而影响正常运行。

使用IC卡冷水水表时，我们需要定期清洁水表外壳和显示屏。

可以使用软布沾水擦拭外壳，并注意不要使用化学清洁剂，以免损坏水表表面。

同时，要确保显示屏清晰可见，以方便读取水表数据。

IC卡冷水水表在使用过程中，应避免猛烈碰撞或重物压在水表上，以免损坏水表内部结构。

同时，要注意防止水表受到过大的水压冲击，以免影响其正常计量功能。

如果发现水表有损坏或漏水情况，应及时联系维修人员进行检修和更换。

IC卡冷水水表的IC卡是使用者的身份凭证，因此要妥善保管IC卡，避免遗失或被他人盗用。

在使用IC卡时，要注意插卡的方向和插卡口的清洁，确保IC卡与插卡口良好接触，以避免读卡错误或IC卡损坏。

IC卡冷水水表的充值也需要注意一些细节。

在进行充值之前，要确保IC卡内有足够的余额，并检查充值金额是否正确。

在充值过程中，要注意选择可靠的充值通道，避免上当受骗或泄露个人信息。

充值完成后，要及时确认充值金额是否到账，并保留好充值凭证，以备日后查询和核对。

IC卡冷水水表的常规维护也是非常重要的。

定期检查水表阀门的密封性能，确保阀门开关灵活可靠。

同时，定期检查水表的流量计和阀门机构是否正常运行，如发现异常要及时进行清洗或维修。

使用IC卡冷水水表需要注意以上几个方面，包括安装位置选择、定期清洁、避免损坏、妥善保管IC卡、正确充值和定期维护等。

只有正确使用和维护IC卡冷水水表，才能保证其长期稳定运行，并为我们提供准确的用水数据。

希望本文对大家在IC卡冷水水表的使用中有所帮助。

智能IC卡水控机系统说明书一、产品简介1.1产品介绍智能IC卡水控机是广州荣士电子有限公司自主研发的的智能控水设备，运用其多年的行内研发经验，整合了国内市场上所有水控机的优点，在功能上做到“人有我优，人无我有”，是国内独家中文液晶显示非接触式IC卡阶梯费率水控机。

实现以philips mifare1非接触式IC卡作为电子钱包预付费的方式，实时扣取卡内金额，通过对电磁阀的开关控制来实现精准的计费节约用水。

水控机是在单机的环境下工作，无需联网，参数设置和数据采集都是通过相应的功能卡来完成。

简单易用的软件操作系统，能够便捷顺利地完成IC卡发卡，充值，挂失和财务报表等操作，有效地提高IC卡管理效率。

我公司还专为一卡通系统软件提供完备的开发接口，能无缝嵌入任何一卡通系统，已广泛应用于学校，工厂，酒店等大型一卡通系统。

1.2产品结构示意图1.2.1结构示意图1.2.2水控机中文液晶显示画面<-->待机画面消费画面提示画面1.3产品特点●中文液晶显示，操作提示齐全。

●一机多卡，按流量(升)／时间计费，放卡取水，卡离断水。

●计时控水模式下精确到1秒，计量控水模式下按照流量计的精度最小可达到0.01升。

●阶梯式价格计费方式，不同累计用量按不同的价格收费。

●防“滴水不走表”的偷水行为●可接入企业或学校的其它IC卡系统（如考勤系统、门禁系统、售饭系统等）实现一卡通。

●有一体机和分体机可供选择，按实际安装环境实行一体或分体安装。

●系统配套设备简单易用，软件功能齐全，操作简便，免培训，基本上不需要维护。

二、技术参数收费方式：计时、计量可选。

用水方式：放卡出水，卡离自动关水。

费率：阶梯费率扣费，先扣费后出水。

计量单位：金额以分为单位，时间以秒为单位，流量以升为单位(流量精度为0.01升)。

用水时间段：四个可设时用水时间的间段。

用水量控制：可按每天或每月限量用水。

电磁阀：电磁阀直接电压控制模式或电磁阀防驳接偷水的加密控制模式。

河南新天科技有限公司-远传及非接触式I C卡水表热量(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除01320100（0908）大口径发信水表使用说明书新天科技有限公司地址：郑州高新技术开发区国槐街19号n邮编：450001本说明书适用于：0201135/121000/SB-032 水表基表：DN32、双采样管、1m3/脉冲0201136/122000/SB-040 水表基表：DN40、双采样管、1m3/脉冲0201137/123000/SB-050 水表基表：DN50、双采样管、1m3/脉冲0201138/124000/SB-065 水表基表：DN65、双采样管、1m3/脉冲0201139/125000/SB-080 水表基表：DN80、双采样管、1m3/脉冲0201140/126000/SB-100 水表基表：DN100、双采样管、1m3/脉冲0201141/127000/SB-150 水表基表：DN150、双采样管、1m3/脉冲一、概述：大口径发信水表用于计量流经管道水的体积的总量，配有远传发信装置，水表每流过一定体积的水，大口径远传水表发出一个脉冲信号，通常我们标准配置为干簧管感应器。

脉冲当量有100升/脉冲、1000升/脉冲和10000升/脉冲供选择。

本大口径远传水表主要用于配合FS-2型大水表控制器使用，也可以用于无线远传抄表（控制）系统。

二、大口径发信水表的发信装置双信号发讯：正常工作状态，当水表流经一定体积时，K1、K2分别发出信号；故障状态时（包括外磁干扰），K1、K2同时或其中一个一直处于闭合状态。

接线注意事项：1、连线的接头在水或潮湿环境中会发生锈蚀现象，所以一定要用防水胶带缠好。

2、水或潮湿的环境是导电体，所以接线头间应保持一定距离且不能被水浸蚀，以防上级设备误读数据。

三、产品分类及性能特点：大口径远传水表分为：水平螺翼湿式冷水表LXL－（80～200）E多流旋翼湿式冷水表LXS－（80～150）E多流束旋翼湿式冷水表LXS－15E～50E用?途：用于测量流经自来水管道水的体积总量。

01320001（1109）FS型智能水表使用说明书河南新天科技股份有限公司地址：郑州高新技术开发区国槐街19号电话：8 (市场部)8 (售后服务部邮编：450001本说明书适用于：0201001 / FS-15 非接触IC卡水表：DN15、冷水、干式、铜基表、一表一卡、E57卡0201002 / FS-20 非接触IC卡水表：DN20、冷水、干式、铜基表、一表一卡、E57卡0201003 / FS-25 非接触IC卡水表：DN25、冷水、干式、铜基表、一表一卡、E57卡0201004 / FS-15R 非接触IC卡水表：DN15、热水、干式、铜基表、一表一卡、E57卡0201005 / FS-20R 非接触IC卡水表：DN20、热水、干式、铜基表、一表一卡、E57卡0201006 / FS-25R 非接触IC卡水表：DN25、热水、干式、铜基表、一表一卡、E57卡0201012 / FS-CG 非接触IC卡水表：DN8、纯水、容积式、不锈钢基表、一表一卡、E57卡0201013 / FS-CP 非接触IC卡水表：DN8、纯水、容积式、PPO基表、一表一卡、E57卡0201020 / FS-15Y 非接触IC卡水表：DN15、冷水、干式、铜基表、一卡通、E57卡0201021 / FS-20Y 非接触IC卡水表：DN20、冷水、干式、铜基表、一卡通、E57卡0201022 / FS-25Y 非接触IC卡水表：DN25、冷水、干式、铜基表、一卡通、E57卡0201023 / FS-15YR 非接触IC卡水表：DN15、热水、干式、铜基表、一卡通、E57卡0201024 / FS-20YR 非接触IC卡水表：DN20、热水、干式、铜基表、一卡通、E57卡0201025 / FS-25YR 非接触IC卡水表：DN25、热水、干式、铜基表、一卡通、E57卡0201029 / FS-YCG 非接触IC卡水表：DN8、纯水、容积式、不锈钢基表、一卡通、E57卡0201030 / FS-YCP 非接触IC卡水表：DN8、纯水、容积式、PPO基表、一卡通、E57卡0201170 / FS-15CDT 非接触IC卡水表套件：DN15、干式、水表套件、一表一卡、E57卡、特殊订制0201247 / FS-15CS 非接触IC卡水表：DN15、冷水、干式、铜基表、一表一卡、E57卡、特殊订制0201248 / FS-20CS 非接触IC卡水表：DN20、冷水、干式、铜基表、一表一卡、E57卡、特殊订制0201249 / FS-25CS 非接触IC卡水表：DN25、冷水、干式、铜基表、一表一卡、E57卡、特殊订制0201253 / FS-15HYT 非接触IC卡水表套件：DN15、冷水、干式、水表套件、一表一卡、E57卡、特殊订制0201254 / FS-20HYT 非接触IC卡水表套件：DN20、冷水、干式、水表套件、一表一卡、E57卡、特殊订制0201268 / FS-20HY 非接触IC卡水表：DN20、冷水、干式、铜基表、一表一卡、E57卡、特殊订制0201289 / FS-15RHY 非接触IC卡水表：DN15、热水、干式、铜基表、一表一卡、E57卡、特殊订制0201290 / FS-20RHY 非接触IC卡水表：DN20、热水、干式、铜基表、一表一卡、E57卡、特殊订制0201312 / FS-20RHYT 非接触IC卡水表套件：DN20、热水、干式、水表套件、一表一卡、E57卡、特殊订制0201355 / FS-20SD 非接触IC卡水表：DN20、冷水、干式、铜基表、一表一卡、E57、特殊订制0201363 / FS-15SD 非接触IC卡水表：DN15、冷水、干式、铜基表、一表一卡、E57卡、特殊订制0201491 / FS-20CDT 非接触IC卡水表套件：DN20、干式、水表套件、一表一卡、E57卡、特殊订制0201424 / FS-15YCDT 非接触IC卡水表套件：DN15、干式、水表套件、一卡通、E57卡、特殊订制0201457 / FS-20YCDT 非接触IC卡水表套件：DN20、干式、水表套件、一卡通、E57卡、特殊订制0201563 / FS-32智能水表：DN32、超声波计量、带红外通讯接口、E57卡、一表一卡、红外修正流量功能0201564 / FS-32Y 智能水表：DN32、超声波计量、带红外通讯接口、E57卡、一卡通、红外修正流量功能一、概述FS型智能水表具有预收水费功能，用户将水费交给管理部门，管理部门将购水量写入IC卡中，用户将IC卡中信息输入水表，水表即自动开阀供水，在用户用水过程中，水表中微电脑自动核减用水量，所购水量用尽时，水表自动关阀断水，用户需重新购水方能再次开阀供水。

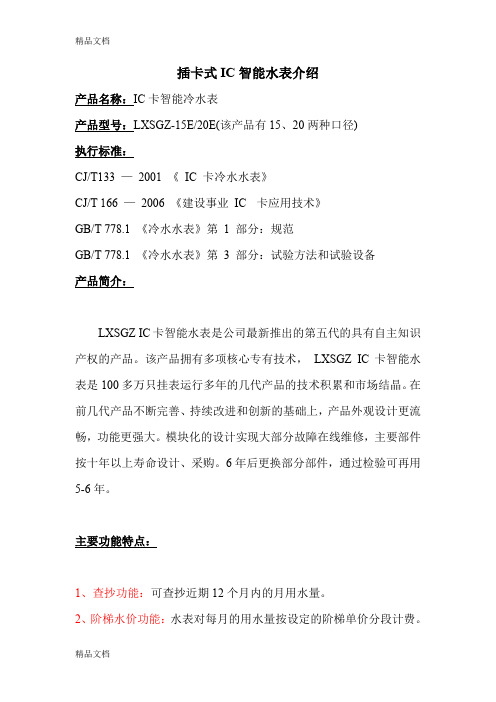

插卡式IC智能水表介绍产品名称：IC卡智能冷水表产品型号：LXSGZ-15E/20E(该产品有15、20两种口径)执行标准：CJ/T133 —2001 《IC 卡冷水水表》CJ/T 166 —2006 《建设事业IC卡应用技术》GB/T 778.1 《冷水水表》第1 部分：规范GB/T 778.1 《冷水水表》第3 部分：试验方法和试验设备产品简介：LXSGZ IC卡智能水表是公司最新推出的第五代的具有自主知识产权的产品。

该产品拥有多项核心专有技术，LXSGZ IC卡智能水表是100多万只挂表运行多年的几代产品的技术积累和市场结晶。

在前几代产品不断完善、持续改进和创新的基础上，产品外观设计更流畅，功能更强大。

模块化的设计实现大部分故障在线维修，主要部件按十年以上寿命设计、采购。

6年后更换部分部件，通过检验可再用5-6年。

主要功能特点：1、查抄功能：可查抄近期12个月内的月用水量。

2、阶梯水价功能：水表对每月的用水量按设定的阶梯单价分段计费。

3、囤积限量（额）功能：表中对用户购水量（金额）有限制。

当余量（额）与充值量（额）之和超出限定额度时，水表将不读取用户卡中的购水量（金额）。

囤积限量（额）值可由IC卡设置。

4、余额报警功能：当剩余金额小于等于报警门限时，则关阀警示一次以提示用户购水，用户可插用户卡打开阀门至余量（额）用完，阀门自动关阀。

5、退费功能：用失效用户卡通过管理系统退表内余量。

退费后可以续购。

6、预支设置功能：可用校表卡设置水表为允许或禁止预支状态。

7、欠压检测功能：欠压时不执行开阀，欠压达15分钟时关闭阀门，且不接受卡。

8、异常检测功能：有强磁场干扰计量信号时，记录异常日期、并关闭阀门，可用用户卡打开阀门。

9、电池门检测功能：有电池门开的信号，则关闭阀门。

10、阀门维护功能：为避免阀门因长期不动而不能正常开关，定期活动一次阀门。

11、安全防伪功能：为防止篡改或伪造数据，可以采用智能CPU卡，水表对插入的CPU卡进行外部认证，并对其提供的数据与内部数据台帐核对。

IC卡冷水水表（饮用水）说明浪淘IC卡智能水表，是近年来为适应自来水公司实行自动化管理而研制开发的一种新型自动计费器具。

该产品的问世，极大的方便了广大用户，既免去了自来水公司上门抄表的麻烦，又杜绝了社会上一些不法分子的不良行为，是用户的保护神，为供水部门的科学管理，公正合理，量器控制现代化提供了有力的技术支持。

产品已通过国家计量批准，是响应国家节水政策，为用户服务的最佳计量器具。

一、概述浪淘系列IC卡智能水表是一种以接触式智能加密卡（以下简称IC 卡）为媒介，在售水管理系统与IC卡智能水表之间传递数据，使智能水表根据用户预付费水量对用户用水进行有效控制-输入水量自动开阀供水，剩余水量不足时，阀门将自动关断一次并提示用户购水，水用尽阀门自动关断，并具有汉字显示，实现了先付费后用水的预付费功能。

二、主要技术参数计量等级：B级压力损失：≤0.10 MPa工作电压：DC3.6V工称压力：≤1.0MPa动态工作电流：350µA左右静态工作电流：≤10µA显示方式：LCD液晶显示显示范围：0-999999.99m3阀门动作时间：≤55阀门耐用性：大于6000次IC卡使用寿命：≥10万次显示分辩率：0.1 m3电池设计寿命：≥8年常用口径：DN15，DN20，DN25计量单位：10L计量精度：电子部分为：±1%三、 功能说明液晶所有显示：3.1购水功能3.1.1首次插入用户卡后，水表显示：同时开阀3.1.2随后依次显示剩余水量和累计用水量：（用户可以随时插入用户卡查询剩余水量和累计用水量）每屏显示时间3秒，显示完成后用户可以把卡拿走3.2限购功能用户的水表内存在大量的水时，超过了设定的充值限时，用户购水后插表会出现下列显示：3.3报警功能：用户使用水量减少到报警水量时或者到零时，水表会自动关阀，并出现如下提示：当剩余水量大于零时，插入用户卡可以开阀继续用水。

3.4电量不足提示功能：当显示“换电池”字样时，请与管理员联系。

冷（热）水表（IC卡）
功能及特点
1、预收水费用完自动关阀；
2、提醒购水，当剩余水量小于或等于报警水量时，发出报警信号（关阀报警，此时插卡可
恢复），报警水量的数值可根据用户的实际需要在出厂前灵活进行设置；
3、阀门动作可靠；
4、详细形象的液晶显示，具有十余种信息提示及错误代码提示功能；
5、具有机械计数器及液晶双重显示；
6、计量准确，安全稳定，掉电数据保存时间≥20年；
7、低功耗设计，内置锂电池可持续使用5年以上；
8、内部有时钟电路定期开关阀门，防止阀门抱死；
9、支持一卡通功能，可与多表共用一张卡进行统一管理；
技术参数
1、公称口径：15mm、20mm、25mm
2、公称压力：≥1Mpa
3、压力损失：≤0.10Mpa
4、计量等级：B级
5、工作电压：3V
6、静态工作电流：≤3μA
7、液晶显示范围：0000.0~9999.9m³
8、电池寿命：>5年
9、温度范围：0-40℃（冷水表），0-90℃（热水表）
10、适用水质：无杂质纯净自来水、热水、中水
11、开关阀电池寿命：>1000次
安装要求
1、安装环境温度：0-55℃，相对湿度不超过75%
2、安装方式：水平安装。

西安诺文电子科技有限公司IC卡预付费水表简介一、IC卡水表介绍（一）概述：LXSZY系列IC卡智能水表是由西安诺文电子科技有限公司独立开发，具有完全自主知识产权的系列产品，它是将最先进的微功耗单片微控制器技术、脉冲水表技术、IC卡技术及液晶显示，长寿命电池等技术有机的结合在一起，综合优化设计的机型。

IC卡预付费水表可以构成独立的预售水管理系统，其使用方法与IC卡预付费电度表相近。

供水部门为用户安装水表后，利用计算机管理系统为用户开户，发行用户卡（一表一卡）。

用户持用户卡购水并给水表输入后，即可用水。

当水表剩余水量少于设定的报警水量时，提示用户重新购水。

若剩余水量小于设定值时，断水阀关闭停止供水。

若出现非法用水、表故障、电池电压低、信号断线时可自动关闭水阀断水，同时纪录报警。

水表内自带实时时钟，可实时纪录用水情况。

●IC卡预付费水表功能特点1、基表采用全铜质一体化旋翼湿式球阀水表，计量精度高，可靠性高。

2、采用不锈钢球阀球阀，压损小，功耗低，阀门故障低。

3、具有机械计数和电子计数双重显示功能。

4、电控部分采用超低功耗单片微控制器，功能强大，可靠性及抗干扰能力强。

5、水表脉冲计数部分采用双稳态设计，防强磁场，不会误计，漏计脉冲。

6、内置实时钟，具有月冻结水量功能，实现阶梯收费。

并有按时间、按水量、按全额等多种阶梯计费模式，7、有水量不足报警和透支功能，使用水管理更加人性化。

8、采用液晶显示，清晰易读，功耗低，累计用水量、月用水量及剩余水量可随时查询，并可显示多种工作状态信息。

9、电源采用优质高能锂电池，年自放电率小于1%，可保证工作八年。

10、具备工作状态自检功能，可检测电池电压低、外磁场干扰、脉冲发讯异常、线路连接异常等故障，并可蜂鸣告警和液晶显示。

11、电控部分采用密封设计，实现了防水、防潮、防攻击。

12、采用逻辑加密卡，并可实现多块IC卡预付费水表与IC卡预付费电表共用一张IC卡，实现水电一卡通，方便、防伪、安全性高。
