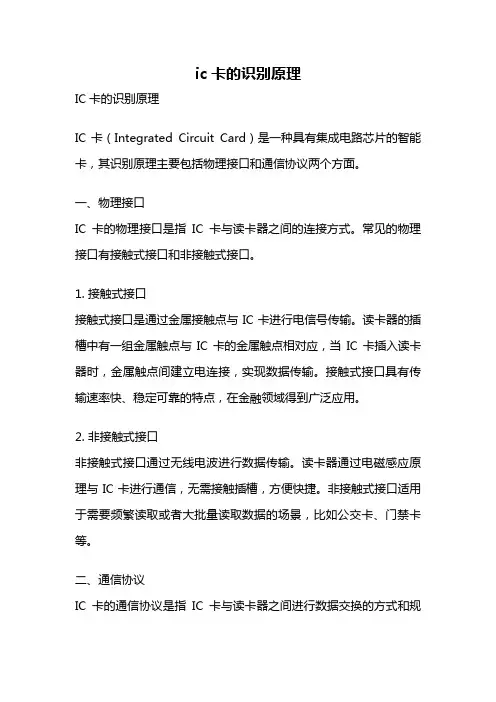

ic卡的识别原理IC卡的识别原理IC卡（Integrated Circuit Card）是一种具有集成电路芯片的智能卡，其识别原理主要包括物理接口和通信协议两个方面。
一、物理接口IC卡的物理接口是指IC卡与读卡器之间的连接方式。
常见的物理接口有接触式接口和非接触式接口。
1. 接触式接口接触式接口是通过金属接触点与IC卡进行电信号传输。
读卡器的插槽中有一组金属触点与IC卡的金属触点相对应，当IC卡插入读卡器时，金属触点间建立电连接，实现数据传输。
接触式接口具有传输速率快、稳定可靠的特点，在金融领域得到广泛应用。
2. 非接触式接口非接触式接口通过无线电波进行数据传输。
读卡器通过电磁感应原理与IC卡进行通信，无需接触插槽，方便快捷。
非接触式接口适用于需要频繁读取或者大批量读取数据的场景，比如公交卡、门禁卡等。
二、通信协议IC卡的通信协议是指IC卡与读卡器之间进行数据交换的方式和规则。
通信协议包括物理层、数据链路层和应用层三个层次。
1. 物理层物理层主要规定了电压、电流等物理参数的取值范围，以及数据传输的时序。
不同类型的IC卡使用不同的物理层规范，例如ISO 7816标准规定了接触式IC卡的物理层参数。
2. 数据链路层数据链路层是负责数据传输的层次，主要包括数据帧的格式、校验等。
数据链路层的主要任务是确保数据的可靠性和完整性。
常见的数据链路层协议有T=0和T=1两种，其中T=0是一种异步协议，T=1是一种同步协议。
3. 应用层应用层是IC卡与读卡器之间进行数据交互的最高层次，定义了IC 卡的指令集和读卡器的命令集。
应用层协议根据不同的应用场景而定，例如银行卡使用的应用层协议是EMV（Europay、MasterCard和Visa）协议。
总结：IC卡的识别原理主要包括物理接口和通信协议两个方面。
物理接口分为接触式接口和非接触式接口，通过金属接触点或者无线电波与IC卡进行数据传输。
通信协议包括物理层、数据链路层和应用层，规定了数据的传输方式和规则。
非接触式ic卡基本结构非接触式IC卡基本结构非接触式IC卡（Contactless Integrated Circuit Card）是一种无需物理接触即可进行数据传输和交换的智能卡。
它采用了近场通信技术，能够实现与读卡器之间的远程通信。
非接触式IC卡的基本结构包括天线、资料卡及芯片模块三个部分。
天线是非接触式IC卡的重要组成部分，它负责接收和发送电磁信号。
天线通常由导电线圈组成，通过电感耦合实现与读卡器之间的无线通信。
天线的形状和尺寸可以根据具体的应用场景和芯片要求进行设计，一般为螺旋形或矩形平面形状。
资料卡是非接触式IC卡的外部包装，用于保护芯片和天线，并提供与外部设备的物理连接。
资料卡一般由塑料材料制成，具有一定的耐磨、耐压和耐温性能。
在资料卡的表面通常会印制有卡片标识、发行机构信息等相关内容。
芯片模块是非接触式IC卡的核心部分，负责存储和处理数据。
芯片模块一般由集成电路芯片、存储器、电源管理电路等组成。
集成电路芯片是非接触式IC卡的主控芯片，它包含了处理器、加密算法、通信接口等功能单元，用于实现数据的加密解密、通信协议的处理等操作。
存储器用于存储用户数据和应用程序，可以分为只读存储器（ROM）、随机存储器（RAM）和可编程存储器（EEPROM）等。
电源管理电路用于对芯片的供电进行管理和控制，保证芯片的正常工作。
非接触式IC卡的工作原理是通过近场通信技术实现与读卡器之间的无线数据传输。
当非接触式IC卡靠近读卡器时，读卡器产生一个电磁场，激活IC卡的天线。
IC卡的天线接收到电磁场后，通过电感耦合将能量传递给芯片模块，使芯片模块开始工作。
芯片模块根据通信协议与读卡器进行数据交换，完成数据的读写操作。
同时，IC 卡的天线也会产生反馈信号，通过电感耦合传递给读卡器，反馈卡片的状态和数据信息。
非接触式IC卡由于无需物理接触，具有使用方便、读写速度快、耐用性好等优势，在各个领域得到了广泛应用。
例如，公交卡、门禁卡、身份证等都采用了非接触式IC卡技术。

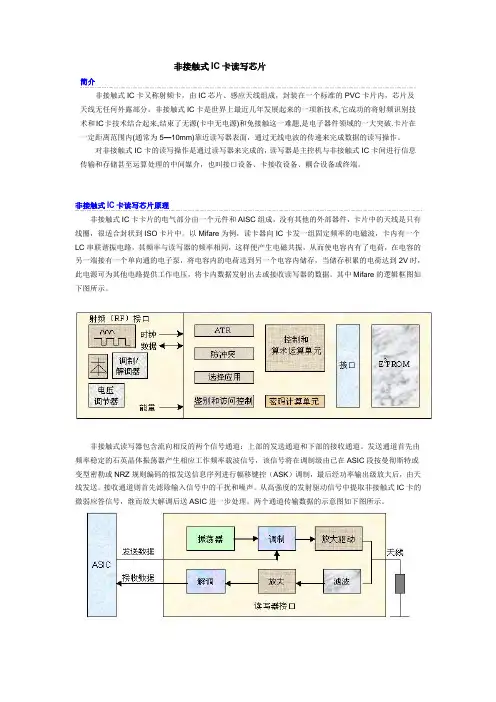

非接触式IC卡读写芯片简介非接触式IC卡又称射频卡，由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分。
非接触式IC卡是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破.卡片在一定距离范围内(通常为5—10mm)靠近读写器表面，通过无线电波的传递来完成数据的读写操作。
对非接触式IC卡的读写操作是通过读写器来完成的，读写器是主控机与非接触式IC卡间进行信息传输和存储甚至运算处理的中间媒介，也叫接口设备、卡接收设备、耦合设备或终端。
非接触式IC卡读写芯片原理非接触式IC卡卡片的电气部分由一个元件和AISC组成，没有其他的外部器件，卡片中的天线是只有线圈，很适合封状到ISO卡片中。
以Mifare为例，读卡器向IC卡发一组固定频率的电磁波，卡内有一个LC串联谐振电路，其频率与读写器的频率相同，这样便产生电磁共振，从而使电容内有了电荷，在电容的另一端接有一个单向通的电子泵，将电容内的电荷送到另一个电容内储存，当储存积累的电荷达到2V时，此电源可为其他电路提供工作电压，将卡内数据发射出去或接收读写器的数据。
其中Mifare的逻辑框图如下图所示。
非接触式读写器包含流向相反的两个信号通道：上部的发送通道和下部的接收通道。
发送通道首先由频率稳定的石英晶体振荡器产生相应工作频率载波信号，该信号将在调制级由已在ASIC段按曼彻斯特或变型密勒或NRZ规则编码的拟发送信息序列进行幅移键控（ASK）调制，最后经功率输出级放大后，由天线发送。
接收通道则首先滤除输入信号中的干扰和噪声。
从高强度的发射驱动信号中提取非接触式IC卡的微弱应答信号，继而放大解调后送ASIC进一步处理。
两个通道传输数据的示意图如下图所示。
特性非接触式识别技术带给我们一个便利接入存储于电子媒体中数据的方式，以13.56 MHz 智能卡读卡器芯片与模块为例：形成MIFARE 接口平台不可或缺的一部份，目前为非接触式与双接口智能卡机制的业界标准符合包括ISO 14443 A、ISO 14443 B 与ISO 15693 等国际化标准相当容易导入设计运作范围达100mm提供RF 数据通信加密选择通过MIFARE 演示系统协助，相当容易进行新型应用的开发典型器件MF RC522特性内置对卡片或标签的信号进行解调和译码的高集成度的模拟电路；采用少量外部元件，即可将输出驱动级接天线；5mm×5mm×0.85mm(HVQFN32)的超小体积；2.5～3.6V的低I电压低功耗设计。
1．非接触式IC卡工作原理非接触式IC卡可用以存储数字、字母编码信息,具有智能读写和加密通信的功能,卡中存储的需要识别、交互的数据可以随时写入、更改或擦除。
它通过无线电波与读写设备进行数据交换,不需要电气触点,读写频率高。
卡中的集成电路除了带加密逻辑、串行EEPROM (可擦除、可编程只读存储器) 、微处理器CPU外,还带有射频收发及相关电路。
无源非接触式IC卡框图如图1 所示。
非接触式IC卡接收射频脉冲,经整流给电容器充电,再经稳压后作为工作电压。
数据解调部分从接收到的射频脉冲中解调出数据送到控制逻辑,控制逻辑接受指令完成存储、发送数据或接收读写器的数据。
图1无源非接触式IC卡框图系统以13. 56MHz的工作频率,半双工方式在读写器与IC卡之间双向传递数据。
读写器将要发送的信号,编码后加载在频率为13. 56MHz的载波信号上经天线向外发送,进入读写器工作区域的IC卡接收此脉冲信号,一方面卡内芯片中的射频接口模块由此信号获得电源电压、复位信号、时钟信号;同时卡内芯片中的有关电路对此信号进行调制、解码、解密,然后对命令请求、密码、权限等进行判断,若为读命令,控制逻辑电路则从存储器中读取有关信息,经加密、编码、调制后经卡内天线发送给读写器,读写器对接收到的信号进行解调、解码、解密后送至后台计算机处理。
若为修改信息的写命令,有关控制逻辑引起的内部电荷泵提升工作电压,提供擦写EEPROM时所需的高压,以便对EEPROM 中的内容进行改写。
若经判断其对应的密码和权限不符,则返回出错信息与接触式IC卡相比较。
2．射频卡读写器硬件设计系统工作前,通过读写器中的写卡功能对所有的IC卡写入指定的数据,在正式的工作中,由读写卡模块的读卡功能将放入感应区的IC卡中的数据读出,并将数据传输到微处理器中,然后再由微处理器通过对比判断读卡模块上传的数据是否正确,最后根据微处理器得出的结果决定是否开门。
系统的原理框图如图2所示。
非接触IC卡一、非接触IC卡性能介绍概述非接触IC卡又称射频卡，是世界上最近几年发展起来的一项新技术，它成功地将射频识别技术与IC卡技术结合起来，解决了无源和免接触这一难题，是电子器件领域的一大突破。
与接触式IC卡和磁卡相比较，非接触式卡具有以下优点：1.可靠性高非接触式IC卡与读写器之间无机械接触，避免了由于接触读写而产生的各种故障。
例如粗暴插卡，非卡外物插入、灰尘或油污导致接触不良等原因造成的故障。
此外，非接触式卡表面无裸露的芯片，无须担心芯片脱落，静电击穿、弯曲损坏等问题，既便于卡的印刷，又提高了卡片使用可靠性。
非接触IC卡的数据保存长达10年，可写100,000次，读无限次。
2．操作方便、快捷由于非接触通讯，读写器在10cm范围内就可以对卡片操作，所以不必插拔卡，非常方便用户使用。
非接触卡使用时没有方向性，卡片可以任意方向掠过读写器表面，即可完成操作，这大大提高了每次使用速度。
据调查显示，相对接触IC卡而言，非接触卡在票据处理上的时间可缩短1/10至1/3。
这意味着高通过率,是公交运营不可缺的因素。
系统应用者得益处是读写器结构简单，可以减少维护并加强对破坏的抵抗力（如口香糖堵塞卡片插入口），可为收费系统提供更多的灵活性并减少了纸票的用量。
3．防冲突（自动分辨功能）目前很多非接触式智能卡系统都无法解决此问题，一些公司产品出现的问题是：当超过一张卡同时出现在操作区时，就会出现误读现象，且可能每次出现的情况都不同。
另一些公司系统出现的问题是：当第一张卡没有离开操作区而另一张卡进入时，则再扣取第一张卡。
经过专门设计的MIFARE非接触式卡中有快速防冲突机制，能防止卡片之间出现数据干扰。
当多张卡同时进入操作区时，读写机会提示只能一张卡进入，当第一张卡完成操作未离开操作区而另一张卡进入时，则这张卡不会对之前的卡片有影响。
读写机也不会与后来的卡片交易，直至第一张卡离开读写区为止。
因此，读写器可以同时处理多张非接触IC卡，这提高应用的并行性，无形中提高了系统工作速度。
非接触式IC卡又称射频卡、感应卡,是最近几年的新技术,在卡片靠近读写器表面时即可完成卡中的数据的读写操作, 成功地将射频识别技术和IC卡技术结合起来,解决了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破。
非接触式IC卡与接触式IC卡比较：继承了接触式IC卡容量大、安全性高等优点，又克服了因触点外露导致的污染、磨损、静电以及插卡才能访问的缺点。
完全密封的形式及无接触的通信方式，免受外界不良因素的影响，使用寿命接近IC芯片的自然寿命。
优于接触式IC卡的以下几点：1．可靠性更高:与读写器之间无机械接触，避免了由于触点接触读写而产生的各种故障。
2．操作更方便:由于采用了射频电磁波通信，读写器可在10cm内（近耦合卡）对卡操作，无须插拨卡，方便使用。
3．防冲突：有快速防冲突机制,能防止卡片之间出现数据干扰。
4．加密性能好：由IC芯片、感应天线组成，并完全密封在一个标准PVC卡片中，无外露部分。
非接触式IC卡的分类：非接触式IC卡可按卡内集成电路、载波频段、作用距离、供电方式等分类。
1、按载波频段不同可分为：（1）低频卡：主要有125kHz和134.2kHz两种。
大多在短距离、低成本的系统中应用，如门禁控制、校园卡、动物监管、货物跟踪等。
（2）中频卡：主要为13.56MHz。
用于门禁控制和需传送大量数据的应用系统。
（3）高频卡：卡与读写器之间通信使用的频段为高频段，如433MHz、915MHz、2.45GHz、5.8GHz等。
应用于较远读写距离和高速度读写的场合，如火车监控、高速公路收费等。
其天线波束方向较窄且价格较高。
2．按作用距离的不同分为：（1）密耦合卡：有效作用距离为0～1cm。
（2）近耦合卡：有效作用距离为0～15cm。
（3）疏耦合卡：有效作用距离为0～1m。
（4）远距离卡：有效作用距离从1m～10m，或更远3．按卡内芯片供电方式的不同分为：（1）有源卡：有源是指IC卡内装有电池以提供电源，其作用距离较远，但寿命有限、体积较大、成本高，且不适宜在恶劣环境下工作。
type b非接触式ic卡防冲突原理的研究与实现【知识】type b非接触式IC卡防冲突原理的研究与实现导读：随着科技的不断发展，非接触式IC卡在各个领域被广泛应用，其中type b非接触式IC卡作为一种主流技术，具有较高的安全性和可靠性。
本文将深入研究type b非接触式IC卡的防冲突原理，并对其实现方法进行探讨。
通过了解这一技术原理，我们能够更好地理解并应用于实际生活中。
1. 引言type b非接触式IC卡是一种基于ISO/IEC 14443标准的非接触式智能卡技术。
它广泛应用于身份认证、门禁控制、交通支付等领域。
其中，防冲突是一项重要技术，它保证了多张卡片同时靠近读写器时能够正确识别每张卡片，避免干扰和冲突。
2. 防冲突原理type b非接触式IC卡的防冲突原理基于卡片的唯一识别码UID （Unique Identifier）。
每张卡片在生产过程中都会被赋予一个唯一的UID，用于卡片的区分和识别。
当多张卡片靠近读写器时，读写器会向周围发送能量，激活附近的卡片。
卡片在接收到能量并被激活后，会通过在不同时间窗口内响应读写器的请求来回传自身的UID信息。
因为每张卡片的UID都是唯一的，读写器能够根据UID来识别每张卡片并避免冲突。
3. 防冲突实现方法为了实现type b非接触式IC卡的防冲突功能，通常采用两种方法：时间分割多址协议（TMDA）和卡片的时隙分配。
3.1 时间分割多址协议（TMDA）TMDA是一种在时间域上进行协议约定的方法。
读写器会激活附近的卡片，并按照一定的时间顺序向每张卡片发送请求。
每张卡片在接收到请求后，使用自身的UID作为标识，选择一个特定的时间窗口回应读写器。
通过时间的分割，每张卡片在不同的时间窗口内响应读写器的请求，从而避免了冲突。
3.2 卡片的时隙分配卡片的时隙分配是一种在频域上进行协议约定的方法。
读写器会在特定的频率上向周围发送能量，并将每个时间周期分为若干个时隙。
非接触式IC卡的内部结构与工作原理及其应用1. 引言非接触式IC卡是一种智能卡片，内部集成了芯片和天线，可以实现与读卡器的无线通信。
本文将介绍非接触式IC卡的内部结构、工作原理以及应用场景。
2. 内部结构非接触式IC卡的内部结构主要包括以下几个部分：2.1 芯片非接触式IC卡的核心是芯片，芯片内集成了存储器、处理器和通信接口等组件。
存储器用于存储卡片持有者的信息，处理器用于进行数据处理和运算，通信接口用于与读卡器进行通信。
2.2 天线非接触式IC卡的天线位于卡片的表面，用于接收和发送无线信号。
当卡片靠近读卡器时，读卡器会发出电磁场信号，卡片的天线接收到信号后将其转换成电流供芯片使用。
同时，芯片生成的电流也会通过天线发送给读卡器。
2.3 外壳非接触式IC卡的外壳通常由塑料材料制成，用于保护芯片和天线。
外壳的设计可以根据具体应用需求进行调整，例如可以加入防水、防尘等功能。
3. 工作原理非接触式IC卡的工作原理可以概括为以下几个步骤：3.1 电磁感应当非接触式IC卡靠近读卡器时，读卡器会发出一个电磁场信号。
这个信号会激活卡片内的天线，并通过电磁感应的原理将信号转换成电流供芯片使用。
3.2 通信一旦芯片获取到电流，它将开始与读卡器进行通信。
通信的方式可以是单向或双向的，取决于具体的应用需求。
在通信过程中，芯片可以向读卡器发送数据，同时也可以接收读卡器发送的数据。
3.3 数据处理与存储芯片内的处理器会对收到的数据进行处理和运算，并将结果存储到内部的存储器中。
这些数据可以是卡片持有者的个人信息、账户余额等。
3.4 安全验证非接触式IC卡通常会有一套安全验证机制，用于确保卡片的合法性和数据的安全性。
这些机制可以包括密码验证、加密解密操作等。
4. 应用场景非接触式IC卡由于其便捷、安全的特点，广泛应用于各个领域。
以下是一些常见的应用场景：4.1 门禁系统非接触式IC卡可以用于门禁系统，取代传统的磁卡或钥匙。
持卡人只需将卡片靠近读卡器，即可完成身份验证，方便快捷。

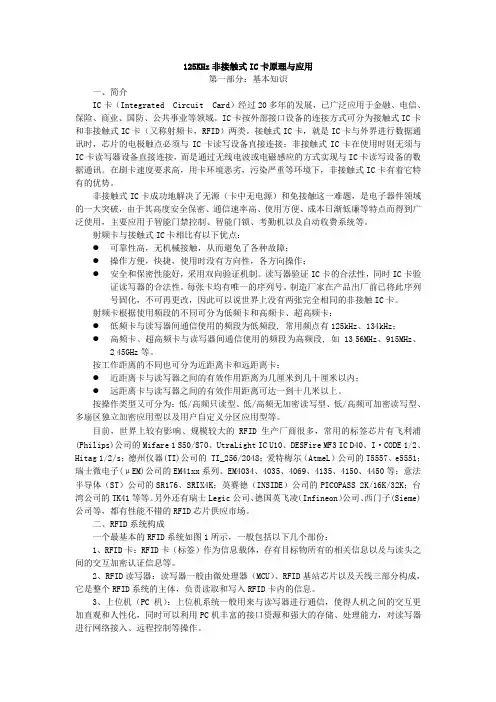

125KHz非接触式IC卡原理与应用第一部分：基本知识一、简介IC卡（Integrated Circuit Card）经过20多年的发展，已广泛应用于金融、电信、保险、商业、国防、公共事业等领域。
IC卡按外部接口设备的连接方式可分为接触式IC卡和非接触式IC卡（又称射频卡，RFID）两类。
接触式IC卡，就是IC卡与外界进行数据通讯时，芯片的电极触点必须与IC卡读写设备直接连接；非接触式IC卡在使用时则无须与IC卡读写器设备直接连接，而是通过无线电波或电磁感应的方式实现与IC卡读写设备的数据通讯。
在刷卡速度要求高，用卡环境恶劣，污染严重等环境下，非接触式IC卡有着它特有的优势。
非接触式IC卡成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破，由于其高度安全保密、通信速率高、使用方便、成本日渐低廉等特点而得到广泛使用，主要应用于智能门禁控制、智能门锁、考勤机以及自动收费系统等。
射频卡与接触式IC卡相比有以下优点：●可靠性高，无机械接触，从而避免了各种故障；●操作方便，快捷，使用时没有方向性，各方向操作；●安全和保密性能好，采用双向验证机制。
读写器验证IC卡的合法性，同时IC卡验证读写器的合法性。
每张卡均有唯一的序列号。
制造厂家在产品出厂前已将此序列号固化，不可再更改，因此可以说世界上没有两张完全相同的非接触IC卡。
射频卡根据使用频段的不同可分为低频卡和高频卡、超高频卡：●低频卡与读写器间通信使用的频段为低频段, 常用频点有125kHz、134kHz；●高频卡、超高频卡与读写器间通信使用的频段为高频段, 如13.56MHz、915MHz、2.45GHz等。
按工作距离的不同也可分为近距离卡和远距离卡：●近距离卡与读写器之间的有效作用距离为几厘米到几十厘米以内；●远距离卡与读写器之间的有效作用距离可达一到十几米以上。
按操作类型又可分为：低/高频只读型、低/高频无加密读写型、低/高频可加密读写型、多扇区独立加密应用型以及用户自定义分区应用型等。
非接触式ic卡的内部结构与工作原理及其应用非接触式IC卡（contactlessICcard）是一种智能IC卡，它能通过无需接触卡芯，而使用者只需将卡放置于读取器面前即可完成信息输入及交易处理。
是智能卡及智能设备中最重要的一项新技术。
因此，非接触式IC卡的内部结构与工作原理以及它的应用都有着极其重要的意义。
二、内部结构及工作原理1、内部结构非接触式IC卡大致由三部分组成：芯片、电容体及封装体。
（1）芯片：是一种小型的单片机，它负责信息的存储及处理，并具有识别功能。
（2）电容体：是一种功能很强大的“小发电机”，它能产生发射信号，使信号可以通过空气传播到被查阅者。
（3）封装体：用来固定电容体及芯片，特别是芯片的物理保护，保护它不受外界的损害。
2、工作原理非接触式IC卡的运行其实是一个循环过程，它采用两步信号传输：一是发射信号，由卡上的小发电机产生高频电磁波给读卡器，另一是接收信号，读卡器接收电磁波后，将信号转换成可读的形式，并将信息传输给卡内芯片，再由芯片处理。
三、应用1、支付方面非接触式IC卡在支付方面越来越多地被使用，它不仅可以作为传统的银行卡或信用卡使用，还可以用来处理快速支付、电话支付或网上支付，使支付过程更加安全便捷。
2、存储方面非接触式IC卡可用来存储特定的数据信息，如用户的姓名、出生日期、身份证号等，有助于政府机关在劳动力的管理及统计工作中的使用。
3、旅游方面非接触式IC卡可以用作旅游贵宾卡，让旅客可以在某一特定地区内实现无现金支付。
4、安全方面非接触式IC卡相对于传统的卡片而言，具有更高的安全性。
因为它可以通过“远距离”的方式而不用接触就可以完成信息的传输，使用者很难被拿到卡或被拷贝。
总之，非接触式IC卡除了拥有传统IC卡的功能外，还增加了很多更高级的功能，例如省去接触，增加了安全性，把信息传输的过程变得更加快捷简易等等。
在现今日益发达的社会中，它已经发挥出了实用性及多样性，有助于改善和普及支付、存储信息、旅游及安全等方面的服务。
非接触ic卡工作原理
非接触IC卡是一种利用无线电频率进行数据传输的智能卡片，其工作原理如下：
1. 射频场产生：IC卡中的天线可以接收外部的电磁场，当感
应到射频场（RF）时，卡片内部的电路被激活并开始工作。
2. 功率传输：射频场提供能量，通过适配器和整流器，将电磁能转换为直接电流用于供电。
3. 协议处理：IC卡内部的芯片将接收到的电磁信号解码，并
根据特定的协议进行相应的处理。
该协议规定了通信的格式、数据传输的规则以及安全验证等。
4. 信息传输：IC卡与读写器之间通过射频场进行双向通信，
读写器向IC卡发送指令，IC卡进行响应并返回相应的数据。
5. 数据存储和处理：IC卡内部的存储器用于存储用户信息、
加密密钥和其他应用数据。
芯片内部的处理器负责处理来自读写器的指令，并执行相应的操作。
6. 安全机制：非接触IC卡采用了多种安全机制来保护用户的
数据。
例如，加密算法用于对数据进行加解密，访问控制机制用于限制对特定数据的访问权限。
7. 反馈信号：IC卡可以通过读写器发送给用户反馈信号，例
如蜂鸣器发出声音或者指示灯闪烁等，用于提示用户卡片是否
读取成功。
总的来说，非接触IC卡通过射频场与读写器进行无线通信，并利用内部的芯片和存储器实现各种功能，从而实现智能卡片的应用。
非接触式ic卡工作原理
非接触式IC卡（Contactless IC card）是一种无需物理接触即
可进行通信和交互的智能卡技术。
它采用射频技术，通过非接触式的无线传输将数据和电能传输给IC卡芯片。
其工作原理
如下：
1. 读卡器发射射频信号：读卡器通过内置的天线发射射频信号，通常的工作频率为13.56MHz。
2. IC卡接收射频信号：IC卡内部也内置了一个天线，当IC卡
靠近读卡器时，它会接收到读卡器发射的射频信号。
3. 射频信号供电：IC卡内部的天线接收到射频信号后，可以
通过电磁感应原理将这个无线信号转换为电能，为IC卡芯片
供电。
4. 数据传输和交互：IC卡芯片获得电能后，可以进行数据处
理和交互。
比如读取数据、存储数据、进行加密操作等。
5. 反射信号回传：IC卡芯片通过调制自身的天线阻抗，将回
传的射频信号反射回读卡器。
读卡器通过接收到这个反射信号，可以获得IC卡芯片处理后的数据信息。
6. 数据解析和处理：读卡器接收到IC卡芯片反射回的信号后，会进行解析和处理，通常包括验证数据的完整性和正确性等。
在整个过程中，非接触式IC卡的工作原理主要依赖于射频信
号的传输和接收、电能的无线传输以及反射信号的回传。
这种工作方式具有安全性高、可靠性强、使用方便等特点，广泛应用于公交卡、门禁卡、身份证等领域。
将一个电容器Cr 与阅读器的天线线圈并联，电容器电容的选择依据是：它与天线线圈的电感一起，形成谐振频率与阅读器发射频率相符的并联振荡回路。
该回路的谐振使得阅读器天线线圈产生非常大的电流，这种方法也可用于产生供远距离应答器工作所需要的场强。
应答器的天线线圈和电容器C1构成振荡回路，调谐到阅读器的发射频率。
通过该回路的谐振，应答器线圈上的电压U 达到最大值。
这两个线圈的结构也可以解释作变压器（变压器的耦合），变压器的两个线圈之间只存在很弱的耦合。
阅读器的天线线圈与应答器之间的功率传输效率与工作频率f 、应答器线圈的匝数n 、被应答器线圈青年路的面积A 、两个线圈的相对角度以及它们之间的距离成比例。
随着频率的增加，所需的应答器线圈的电感，表现为线圈匝数“N ”的减少（135kHz ：典型为100~1000匝，13.56MHz ：典型为3~10匝）。
因为应答器中的感应电压是与频率成比例的，在较高频率情况下，线圈匝数较少对功率传输效率几乎没有影响。
因为电感耦合系统的效率不高，所以只适用于低电流电路。
只有功耗极低的只读应答器（<135kHz ）可用于1m 以上的距离。
具有写入功能和复杂安全算法的应答器的功率消耗较大，因而一般的作用距离为15cm ，尽管个别的可达到80cm 。
应答器到阅读器的数据传输负载调制：正如已经指出的那样，对电感耦合系统来说是一种变压器耦合型，即作为初级线圈的阅读器和作为次级线圈的应答器之间的耦合。
只要线圈之间的距离不大于0.16入（波长），并且应答器处于发送天线的近场之内，变压器耦合就是有效的。
如果把谐振的应答器（就是说，应答器的固有谐振频率与阅读器的发送频率相符合）放入阅读器天线的交变磁场中，那么该应答器就从磁场取得能量。
从供应阅读器天线的电流在阅读器内阻R1上的降压可以测得此附加功耗。
应答器天线上的负载电阻的接通和断开使阅读器天线上的电压发生变化，实现用远距离应答器对天线电压进行振幅调制，如果人们通过数据控制负载电压的接通和断开，那么这些数据就能够从应答器传输到阅读器，人们把这种数据传输方式称作负载调制。
非接触式IC卡原理
非接触式IC卡
射频卡或感应卡就是非接触式IC卡，它成功地将射频识别技术结合起来，解决了无源和免接触这一难题，是电子器件领域的一大突破。
非接触卡内含有唯一的独立的卡号，使用时，在读卡器有效读区内将卡片轻晃一下，便将卡内信息输入读器内，实现考勤、收费管理等功能。
非接触式IC卡的工作原理：
卡片由一个元件、AISC和封套组成，没有其他的外部器件，卡片中的天线是只有线圈，很适合封状到ISO卡片中。
ASIC由一个高速（106KB波特率）的接口，一个控制单元和一个EEPROM组成。
读卡器向IC发一组固定频率的电磁波，卡内有一个IC串联谐振电路，其频率与读写器的频率相同，这样便产生电磁共振，从而使电容内有了电荷，在电容的另一端接有一个单向通的电子泵，将电容内的电荷送到另一个电容内储存，当储存积累的电荷达到2V时，此电源可作电源为其他电路提供工作电压，将卡内数据发射出去或接收读写器的数据。
一、非接触式IC卡
非接触式IC卡又称射频卡，由IC芯片、感应天线组成，封装在一个标准的PVC 卡片内，芯片及天线无任何外露部分。
是世界上最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子器件领域的一大突破.卡片在一定距离范围(通常为5—10mm)靠近读写器表面，通过无线电波的传递来完成数据的读写操作。
1. 非接触性IC卡与读卡器之间通过无线电波来完成读写操作。
二者之间的通讯频为13.56MHZ。
非接触性IC卡本身是无源卡，当读写器对卡进行读写操作是，读写器发出的信号由两部分叠加组成:一部分是电源信号，该信号由卡接收后，与本身的L/C产生一个瞬间能量来供给芯片工作。
另一部分则是指令和数据信号，指挥芯片完成数据的读取、修改、储存等，并返回信号给读写器,完成一次读写操作。
读写器则一般由单片机，专用智能模块和天线组成，并配有与PC的通讯接口，打印口，I/O口等，以便应用于不同的领域。
2. 非接触性智能卡内部分区
非接触性智能卡内部分为两部分:系统区(CDF)用户区(ADF)
系统区:由卡片制造商和系统开发商及发卡机构使用。
用户区:用于存放持卡人的有关数据信息。
3. 与接触式IC卡相比较,非接触式卡具有以下优点:
⑴可靠性高
非接触式IC卡与读写器之间无机械接触，避免了由于接触读写而产生的各种故障。
例如:由于粗暴插卡，非卡外物插入，灰尘或油污导致接触不良造成的故障。
此外,非接触式卡表面无裸露芯片，无须担心芯片脱落，静电击穿，弯曲损坏等问题，既便于卡片印刷，又提高了卡片的使用可靠性。
⑵操作方便
由于非接触通讯，读写器在10CM范围内就可以对卡片操作，所以不必插拨卡，非常方便用户使用。
非接触式卡使用时没有方向性，卡片可以在任意方向掠过读
写器表面，既可完成操作，这大大提高了每次使用的速度。
⑶防冲突
非接触式卡中有快速防冲突机制,能防止卡片之间出现数据干扰，因此，读写器可以“同时”处理多张非接触式IC卡。
这提高了应用的并行性，,无形中提高系统工作速度。
⑷可以适合于多种应用
非接触式卡的序列号是唯一的，制造厂家在产品出厂前已将此序列号固化,不可再更改。
非接触式卡与读写器之间采用双向验证机制，即读写器验证IC卡的合法性，同时IC卡也验证读写器的合法性。
非接触式卡在处理前要与读写器之间进行三次相互认证，而且在通讯过程中所有的数据都加密。
此外，卡中各个扇区都有自己的操作密码和访问条件。
接触式卡的存储器结构特点使它一卡多用，能运用于不同系统，用户可根据不同的应用设定不同的密码和访问条件。
⑸加密性能好
非接触式IC卡由IC芯片，感应天线组成，并完全密封在一个标准PVC卡片中，无外露部分。
非接触式IC卡的读写过程，通常由非接触型IC卡与读写器之间通过无线电波来完成读写操作。
非接触型IC卡本身是无源体，当读写器对卡进行读写操作时，读写器发出的信号由两部分叠加组成:一部分是电源信号，该信号由卡接收后，与其本身的L/C产生谐振，产生一个瞬间能量来供给芯片工作。
另一部分则是结合数据信号，指挥芯片完成数据、修改、存储等，并返回给读写器。
由非接触式IC卡所形成的读写系统，无论是硬件结构，还是操作过程都得到了很大的简化，同时借助于先进的管理软件，可脱机的操作方式，都使数据读写过程更为简单。
二、非接触式ID卡
ID卡即为THRC12/13只读式非接触IC卡，它靠读卡器感应供电并读出存储在芯片EEPROM中的唯一卡号，卡号在封卡前一次写入，封卡后不能更改。
无源和免接触是该芯片两个最突出的特点，射频接口电路是关键的核心技术，它从读卡器接收射频能量，为芯片产生电源和时钟，并采用相移键控和加载调幅等技术实现卡与读卡器间的无线通讯。
非接触式ID卡具有操作方便、快捷、可靠等突出优点，获得了广泛应用。
1、ID卡主要特点
1)载波频率为125KHZ(THRC12)或13.56MHZ(THRC13);
2)卡向读卡器传送数据的调制方式为加载调幅;
3)卡内数据编码采用抗干扰能力强的BPSK相移键控方式;
4)卡向读卡器数据传送速率为3.9kbps(THRC12)或6.62kbps(THRC13);
5)数据存储采用EEPROM，数据保存时间超过10年;
6)数据存储容量共64位，包括制造商、发行商和用户代码;
7)卡号在封卡前写入后不可再更改，绝对确保卡号的唯一性和安全性;
8)T HRC13芯片除封装成标准卡片形状外，还可根据应用需要封装成筹码等多
种形状。
2、ID卡工作原理
系统由卡、读卡器和后台控制器组成(见框图)。
工作过程如下:
1)读卡器将载波信号经天线向外发送;
2)卡进入读卡器的工作区域后，由卡中电感线圈和电容组成的谐振回路接收读卡器发射的载波信号，卡中芯片的射频接口模块由此信号产生出电源电压、复位信号及系统时钟，使芯片“激活”;
3)芯片读取控制模块将存储器中的数据经调相编码后调制在载波上，经卡内天线回送给读卡器;
4)读卡器对接收到的卡回送信号进行解调、解码后送至后台计算机;
5)后台计算机根据卡号的合法性，针对不同应用做出相应的处理和控制。
3、ID卡应用范围
与接触式IC卡相比，非接触式ID卡无需插拔卡，避免了由于机械接触不良导致的各种故障，因而具有操作方便、快捷、可靠、寿命长等突出优点，特别适用于人流量大的场合。
THRC12/13非接触式ID卡主要可应用于身份识别和寻址控制，如门禁、保安、考勤等领域，也可扩展应用到展览会、公园、旅店、餐厅等公共场所的门票、优惠卡等。
以及生产过程、邮政包裹、航空铁路运输、产品包装、交通等部门的物流、电子标签、防伪标志、一次性票证等众多领域。
虽然它仅是一种只读卡，但利用后台计算机控制管理，即使是涉及收费管理的问题也可以在一定范围应用，如食堂就餐收费管理等。
针对具体应用，可将持卡人的个人资料送入后台计算机，建立数据库并配置应用软件，使用时通过读卡器将读到的卡号送至后台计算机，从数据库中调出持卡人的个人资料，而后根据具体应进行操作，因而应用范围极其广阔。
非接触感应卡主要芯片包括:
Mifare 1 S50、Mifare 1 S70;Mifare UtraLight IC U1;legic，I•CODE 1、I•CODE 2;Hitag1、Hitag 2;Inside 2K、Inside 16K;Temic e5551;Atmel T5557、88RF256-12;TK4100;μEM EM4100、EM 4102、EM4069、EM4150;ST SR176、SRIX4K;Tag-it HF-I、Tag-it TH-CB1A等。
以下是常用的非接触产品相关参数：
芯片：Philips Mifare 1 S50
存储容量：8Kbit，16个分区,每分区两组密码
工作频率：13.56MHZ
通讯速度：106Kboud
读写距离： 2.5—10CM
读写时间：1-2MS
工作温度：-20℃-85℃
擦写次数：＞100000次
数据保存：＞10年
规格：0.87×85.5×54/ 非标卡
封装材料：PVC、PET、0.13铜钱
封装工艺：超声波自动植线/自动碰焊
制作标准：ISO 14443, ISO 10536
应用范围：企业/校园一卡通、公交储值卡、高速公路收费、停车场、小区。
