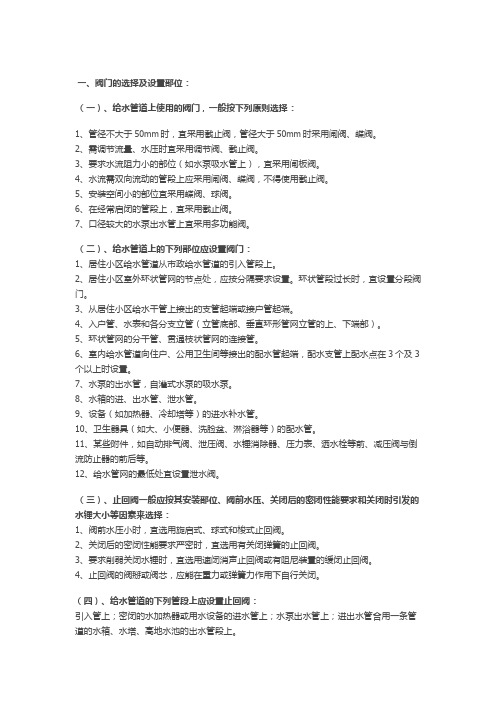

一、阀门的选择及设置部位：（一）、给水管道上使用的阀门，一般按下列原则选择：1、管径不大于50mm时，宜采用截止阀，管径大于50mm时采用闸阀、蝶阀。
2、需调节流量、水压时宜采用调节阀、截止阀。
3、要求水流阻力小的部位（如水泵吸水管上），宜采用闸板阀。
4、水流需双向流动的管段上应采用闸阀、蝶阀，不得使用截止阀。
5、安装空间小的部位宜采用蝶阀、球阀。
6、在经常启闭的管段上，宜采用截止阀。
7、口径较大的水泵出水管上宜采用多功能阀。
（二）、给水管道上的下列部位应设置阀门：1、居住小区给水管道从市政给水管道的引入管段上。
2、居住小区室外环状管网的节点处，应按分隔要求设置。
环状管段过长时，宜设置分段阀门。
3、从居住小区给水干管上接出的支管起端或接户管起端。
4、入户管、水表和各分支立管（立管底部、垂直环形管网立管的上、下端部）。
5、环状管网的分干管、贯通枝状管网的连接管。
6、室内给水管道向住户、公用卫生间等接出的配水管起端，配水支管上配水点在3个及3个以上时设置。
7、水泵的出水管，自灌式水泵的吸水泵。
8、水箱的进、出水管、泄水管。
9、设备（如加热器、冷却塔等）的进水补水管。
10、卫生器具（如大、小便器、洗脸盆、淋浴器等）的配水管。
11、某些附件，如自动排气阀、泄压阀、水锤消除器、压力表、洒水栓等前、减压阀与倒流防止器的前后等。
12、给水管网的最低处宜设置泄水阀。
（三）、止回阀一般应按其安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素来选择：1、阀前水压小时，宜选用旋启式、球式和梭式止回阀。
2、关闭后的密闭性能要求严密时，宜选用有关闭弹簧的止回阀。
3、要求削弱关闭水锤时，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀。
4、止回阀的阀掰或阀芯，应能在重力或弹簧力作用下自行关闭。
（四）、给水管道的下列管段上应设置止回阀：引入管上；密闭的水加热器或用水设备的进水管上；水泵出水管上；进出水管合用一条管道的水箱、水塔、高地水池的出水管段上。
阀门选型介绍范文阀门是一种用来控制流体（气体、液体、固体颗粒等）在管道中流动的装置。
在工业生产和生活中，阀门广泛应用于石油化工、电力、冶金、建筑、自来水供应等领域。
不同的工况和介质需要选用不同类型的阀门，以确保流体的安全和稳定运行。
本文将从阀门的类型、工作原理和选型要点三个方面对阀门选型进行介绍。
一、阀门类型阀门的类型根据其结构和工作原理不同可以分为多种类型，常见的阀门有截止阀、球阀、蝶阀、止回阀、排气阀等。
下面将对几种常见的阀门类型进行简要介绍：1.截止阀：截止阀是通过阀芯与阀座之间的升降或旋转来控制流体通断的。
它具有密封可靠、耐磨损、密封性能好等特点，适用于对流体流量进行调节的场合。
2.球阀：球阀是用球体来控制流体的通断和调节的阀门。
球阀具有结构简单、操作灵活、密封性能好等特点，适用于高压、高温和强腐蚀介质的场合。
3.蝶阀：蝶阀是通过阀体中的蝶板的旋转来控制流体的通断和调节的。
蝶阀具有体积小、重量轻、操作灵活等特点，适用于大口径管道和低压场合。
4.止回阀：止回阀是用来防止流体倒流的阀门。
它具有结构简单、体积小、密封性能好等特点，适用于防止水锤和流体反向流动的场合。
二、阀门工作原理不同类型的阀门有不同的工作原理，下面以截止阀为例进行介绍：截止阀的工作原理是通过阀芯与阀座之间的升降或旋转来控制流体通断。
当阀芯与阀座接触时，阀门关闭，阻止流体通过。
当阀芯离开阀座时，阀门打开，允许流体通过。
阀芯的升降或旋转操作可以通过手动、电动或气动方式实现。
三、阀门选型要点阀门的选型要点有很多，主要包括以下几个方面：1.工作压力：根据工艺流程和工作压力要求，选择合适的阀门材质和型号。
对于高压场合，应选择耐压性能好的阀门。
2.工作介质：根据流体的性质（是否腐蚀性、温度等）选择合适的阀门材质。
如遇到强腐蚀介质，应选择耐腐蚀材料制造的阀门。
3.流量要求：根据工艺流程和流量要求选择合适的阀门口径和结构。
口径太大容易造成能耗浪费，口径太小又可能影响流体的正常通断。
常用阀门选型说明1、闸阀的选型说明一般情况下，应首选闸阀。
闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。
对带有固体颗粒的介质，闸阀阀体上应带有一个或两个吹扫孔。
对低温介质，应选用低温专用闸阀。
2、截止阀选型说明截止阀适用于对流体阻力要求不严的管路上，即对压力损失考虑不大，以及高温、高压介质的管路或装置，适用于DNV200mm的蒸汽等介质管道上；小型阀门可选用截止阀，如针形阀、仪表阀、取样阀、压力计阀等；截止阀有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小时，宜选用截止阀或节流阀；对于剧毒介质，宜选用波纹管密封的截止阀；但截止阀不宜用于粘度较大的介质和含有颗粒易沉淀的介质，也不宜作放空阀及低真空系统的阀门。
3、球阀选型说明球阀适用于低温、高压、粘度大的介质。
大多数球阀可用于带悬浮固体颗粒的介质中，依据密封的材料要求也可用于粉状和颗粒状的介质；全通道球阀不适用于流量调节，但适用于要求快速启闭的场合，便于实现事故紧急切断；通常在密封性能严格、磨损、缩口通道、启闭动作迅速、高压截止（压差大）、低噪音、有气化现象、操作力矩小、流体阻力小的管路中，推荐使用球阀。
球阀适用于轻型结构、低压截止、腐蚀性介质中；球阀还是低温、深冷介质的最理想阀门，低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀；选用浮动球球阀时其阀座材料应承接球体和工作介质的载荷，大口径的球阀在操作时需要较大的力，DN2200mm的球阀应选用蜗轮传动形式；固定球球阀适用于较大口径及压力较高的场合；另外，用于工艺剧毒物料、可燃介质管道的球阀，应具有防火、防静电结构。
4、节流阀选型说明节流阀适用于介质温度较低、压力较高的场合，适用于需要调节流量和压力的部位，不适用于粘度大和含有固体颗粒的介质，不宜作隔断阀。
5、旋塞阀选型说明旋塞阀适用于要求快速启闭的场合，一般不适用于蒸汽及温度较高的介质，用于温度较低、粘度大的介质，也适用于带悬浮颗粒的介质。
如何正确选用阀门阀门是掌控管道流体的装置，广泛应用于石油、化工、冶金、电力、水处理等各个领域。
正确选用阀门对于流体管道的正常运行和安全性具有紧要的意义。
本文将从以下几个方面介绍如何正确选用阀门。
一、了解管道工艺在选用阀门前，应当首先了解管道工艺，确定管道中的流体类型、工作压力、温度范围、介质性质以及管道的尺寸和结构等参数，这些参数都是决议阀门选型的紧要因素。
例如，对于高压、高温及腐蚀性流体管道，需要选择具有耐高温、耐高压和耐腐蚀的阀门；对于低温、低压管道，则应选择耐低温的阀门，且阀门材料应当为不易受低温影响的材料。
二、选择适当的阀门类型阀门的种类很多，选择适当的阀门类型是保证管道正常运行和安全的紧要保障。
常见的阀门类型有：1.截止阀截止阀是一种用于切断流体通道的阀门。
它通常用来掌控管道中流体的流量及将部分流体流向其他分支的管道，是常用的阀门类型之一、2.止回阀止回阀，也称为反向流阀，它的紧要作用是禁止流体在管道中发生反向流动。
止回阀常用于水力池、水泵中、蒸汽和空气管线以及液压系统等。
3.调整阀调整阀用于调整管道中流体的流量和压力，能够精准明确地掌控流量和压力，可以在管道的不同压力下，实现不同的流量掌控。
4.安全阀安全阀是用来防止管道压力过高或产生负压的阀门，是保证管道安全的紧要装置。
当管道压力高于设计压力时，安全阀会自动打开，将部分流体排放，从而保证管道的安全运行。
三、选择合适的阀门尺寸和压力等级正确选择阀门的尺寸和压力等级对于管道运行的安全性和稳定性也具有紧要意义。
通常情况下，阀门的尺寸要与管道的尺寸相匹配，以确保管道的流量和压力在掌控范围内。
阀门的压力等级应当与管道的压力等级相匹配，不可过高或过低，以保证阀门的正常运行和稳定性。
四、选择合适的阀门材质阀门材质对于阀门的耐腐蚀性、耐磨性、耐高处与低处温性等都有侧紧要的影响。
应依据管道中的介质性质、工作温度、压力等因素选择合适的阀门材质，以保证阀门的使用寿命和安全性。
阀门选型（经典）阀门选型（经典）1.蝶阀：优点：结构简单，重量轻，安装尺寸小，节约空间，启闭迅速，适用于大口径。
缺点：密封性能差，只适用于低压。
适用于对关断性要求不高的场合。
温度低于80度，压力小于1MPa的空气，水，煤气等介质的较大管线中。
2.球阀：优点：结构简单，安装尺寸小，启闭迅速，操作方便，可以做成直通、三通和四通式结构，直通式球阀在所有法门中中流动阻力最小，能输送带悬浮颗粒和粘度较大的介质。
缺点：制造精度要求高，阀体重量大，不能用于含有泥沙和结晶体的物料输送，关断性差，无调节流量功能。
适用于输送空气等气体，真空，水、有机溶剂等液体，以及含有悬浮颗粒的液体。
3.闸阀：优点：密封性能好，流动阻力小，耐高温性能好，可根据阀杆高度判断阀门开度，能输送带悬浮颗粒和粘度较大的介质。
有一定的流量调节功能。
缺点：结构复杂，安装尺寸大，密封面容易磨损，室外安装时冬天容易冻裂，闸板两侧压力差高时开启费力，不适用于频繁启闭。
适用于输送空气，蒸汽、水、溶剂等流体的较大口径管路中，关断性要求高且不经常启闭的场合。
4截止阀：优点：密封性能好，耐高温性能好，结构较闸阀简单，制造维修较闸阀方便，可根据阀杆高度判断阀门开度，有流量调节功能。
缺点：结构复杂，阀体重量大，在所有阀门中安装尺寸最大，流动阻力大，不适用于带悬浮颗粒和粘度较大的介质。
适用于输送蒸汽、水、溶剂等较清洁流体的管路中，关断性要求高且经常调节流量或启闭的场合。
5.节流阀：优点：制造精度高，密封性能好，可根据阀杆高度判断阀门开度，有较好的流量调节功能。
缺点：结构复杂，不适用带颗粒和粘度较大的介质，不适用于作切断阀用。
适用于输送蒸汽、水、溶剂等清洁流体的管路中，要求较为精细地调节流量和需要节流的场合。
注意：节流阀与截止阀的唯一区别是阀瓣为针型或圆锥型，外形和其它部件的结构与截止阀完全相同。
6.隔膜阀：优点：结构简单，无填料函，便于维修，安装尺寸小，流动阻力小，由于隔膜的隔离使物料与金属部件不直接接触，有很好的耐腐蚀性。
阀门的正确选型正确选型是保证设备、装置、及管道输送系统不因计划外维修，更换阀门而影响正常运行的先决条件，这是阀门选购过程中非常重要的一关。
为了正确的选用阀门，必须对各种阀门的特性进行详细的了解。
阀门一般有两种特性：1、使用特性：它确定了阀门的主要使用性能和使用范围，属于阀门使用特性的有：阀门的类型（闭阀门、调节阀门、安全阀门等）产品类型（闸阀、截止阀、蝶阀、球阀）阀门零部件的材料：阀门的传动方式等2、结构特性它确定了阀门的安装、维修、保养等方法的一些结构特征。
属于结构特征的有：阀门的结构长度总体高度管道的连接形式（法兰连接、螺纹连接、夹箍连接、焊接连接等）密封面的形式（阀座有镶圈、螺纹、堆焊、喷焊、阀体本身加工等方式）阀杆结构形式（旋转杆、升降杆等）选择阀门的步骤一.选择步骤1、明确阀门在设备或装置中的用途；确定阀门的工况条件、介质；工作压力；工作温度等等。
2、确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接。
3、确定操纵阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动。
4、根据管线输送介质、工作压力、工作温度确定所选用阀门的壳体条件和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈钢、铜合金等。
5、选择阀门的种类：闭塞阀门、调节阀门、安全阀门等。
6、确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、7、确定阀门的参数：对于自动阀门根据不同的需要，要先确定允许流阻、排放能力、背压等、再确定管道的公称通径和阀座孔的直径。
8、利用现有的资料（阀门产品目录、阀门产品样本等）选择适当的阀门产品。
9、确定所选用阀门的几何参数、结构长度、法兰连接形式及尺寸、开启和关闭后高度、方向的尺寸、连接的螺杆孔尺寸和数量、整个阀门外型尺寸。
二.选择阀门的依据1、所选用阀门的用途、使用工况条件和操纵控制方法。
2、工作介质和性质：工作压力、工作温度、腐蚀性能是有否含有固体颗粒、介质是否有毒、是否是易燃易爆介质、介质的粘度等等。
阀门选用的原则
阀门选用的原则包括以下几个方面：
1. 工作介质特性：阀门的选型需考虑工作介质的流体性质、温度、压力等参数，以确保阀门能够适应工作条件。
2. 流量要求：根据工艺流量的大小、正常运行、开启和关闭过程中的最大流量等，选择合适的阀门类型和尺寸。
3. 压力要求：根据工作介质的压力要求，选择能够承受相应压力的阀门材质、结构和密封方式。
4. 温度要求：根据工作介质的温度要求，选择能够耐受相应温度的阀门材质和密封材料。
5. 密封要求：根据介质的性质和工作条件，选择适当的阀门密封形式，如金属密封、软密封或填料密封。
6. 防腐要求：根据介质的腐蚀性，选择能够抵抗腐蚀的材质或进行涂覆、防腐处理。
7. 使用环境要求：考虑周围环境条件，如震动、振动、潮湿、防爆等，选择适合的阀门。
8. 经济性要求：结合预算和经济效益，选择性能与价格相匹配的阀门。
9. 可操作性：考虑阀门的可操作性，如开启力、闭合力、开关速度等，以确保操作便利。
10. 其他特殊要求：如阀门可靠性、寿命、维修方便性等，根据实际需要进行选择。
最全阀门选型技巧和试压方法阀门选型技巧和试压方法是在工程领域中非常重要的步骤之一、本文将为您介绍最全阀门选型技巧和试压方法。
一、阀门选型技巧1.根据工况选择阀门类型：不同的工况对阀门的要求是不同的，如流量大小、介质的温度、压力等。
根据工况的不同，选择适合的阀门类型，如截止阀、球阀、蝶阀等。
2.根据介质特性选择材料：介质的性质对阀门的材料有一定的要求，如介质的腐蚀性、温度等。
根据介质的特性选择适合的材料，如不锈钢、铸铁等。
3.考虑阀门操作方式：阀门的操作方式可以分为手动、电动和气动等。
根据实际需要选择合适的操作方式，以便更好地控制阀门。
4.考虑阀门的密封性能：阀门的密封性能对工况有一定的影响。
选择具有良好密封性能的阀门，可以减少泄漏问题。
5.考虑阀门的通径大小：通径大小是选择阀门的重要因素之一、根据工况的要求选择适合的通径大小，以确保流体的流通畅通。
6.考虑阀门的阀座材料：阀座材料对阀门的密封性能有一定的影响。
选择合适的阀座材料，可以提高阀门的密封性能。
7.阀门的维修性和可靠性：选择具有良好维修性和可靠性的阀门，可以减少维修和更换的次数，提高工作效率。
8.考虑价格因素：在选择阀门时，也要考虑到价格因素。
根据实际情况选择价格合理的阀门，以确保经济效益。
二、阀门试压方法1.清洗阀门：在试压之前，首先要将阀门内部清洗干净，以确保阀门的内部没有杂质和污物。
2.封闭阀门：使用手动或自动方式将阀门完全关闭，确保阀门处于完全密闭状态。
3.压力测试：使用压力表或压力报警装置对阀门进行压力测试。
根据设计要求设置压力值，进行相应的测试。
4.检查泄漏：在试压过程中，要对阀门进行泄漏检查。
可以使用泄漏检查仪进行检查，确保阀门的密封性能。
5.压力释放：在试压结束后，要逐步释放阀门内的压力。
可以使用阀门的手动或自动方式进行压力释放。
6.记录试压结果：在试压过程中，要及时记录试压结果，包括压力值、泄漏情况等，以备后续参考。
7.试压报告：在试压结束后，要及时编制试压报告，包括试压结果、试压过程中的注意事项等，以备参考和备案。
阀门类型的选择阀门类型的选择，是以对整个生产工艺流程需要的综合估计为先决条件的。
在选择阀门类型的同时，应首先了解每种类型阀门的结构特点和它的性能。
阀门启闭件有四种运动方式，即闭合式、滑动式、旋转式、夹紧式，每种运动方式都有其优缺点。
各种运动方式的优缺点见表2-5。
2-5 运动方式的优缺1．截止和开放介质用的阀门截止和开放介质用的阀门通常应选择截止后密封性能好，开启后流阻较小的阀门。
流道为直通式的阀门作为截止和开放介质用最适宜。
截止阀由于流道曲折、流阻比其他阀门高，故较少选用。
但若允许有较高流阻的场合，则选用截止阀也未尝不可。
对流阻要求严格的工况可选用闸阀、全通径球阀、旋塞阀等；对于有些需清管的石油、天然气管道需选用带导流孔的平板闸阀和全通径球阀；对于受安装位置限制，如热力工程、自来水工程等对流阻要求不严格的地方可选用蝶阀，缩径球阀等。
2．控制流量用的阀门控制流量用的阀门通常选择易于调节流量的阀门。
调节阀、节流阀适于这一用途。
因为它的阀座尺寸与关闭件的行程之间成正比例关系，旋转式和夹紧式阀门也可以用于节流控制，但通常只能在有限的阀门口径范围内才适用。
闸阀是以圆形闸板对圆形阀座口作横切运动，它只有在接近关闭位置时才能较好地控制流量，故通常不用于控制流量。
V形开口的球阀和蝶阀有较好的控制流量特性，一般粗调时可以选用。
对于要求流量和开启高度成正比例关系的严格场合，应选用专用的调节阀。
3．换向分流用的阀门换向分流用的阀门根据换向分流需要，这种阀门可有三个或更多的通道。
旋塞阀和球阀较适用于这一目的，因此，大部分换向分流用的阀门都是取这类阀门中的一种。
但是在有些情况下，其他类型的阀门，只要把两只或更多的这种阀门适当地互相连接起来，也可以作为换向分流用。
4．带有悬浮颗粒的介质用的阀门如果介质中带有悬浮颗粒，最适用于这种介质的是其关闭件沿密封面的滑动带有擦拭作用的阀门。
如果关闭件对阀座来回运动是笔直的，那么就可能夹持颗粒，因此，这种阀门除非密封面材料可以允许嵌入颗粒，否则只适用于基本清洁的介质。
阀门的选型浅谈【摘要】阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通、改变介质的流通、改变介质的流动方向、调节介质的压力和流量、保护管路和设备的正常运行。
本文重点介绍几种给水管路的常用阀门选型及注意事项。
【关键词】阀门;选型;管路;压力;介质;给水;价格;特性【Abstract】The valve is fluid pipeline control device, whose fundamental function is an on or circulating breaking pipeline medium up, the flow direction changing the medium circulating, changing medium, adjusts medium pressure and rate of flow, the protection tube road and the equipment regularity work. Priority introduces the main body of a book almost growing water supply pipeline valve in common use choosing the type and matters needing attention.【Key words】 Valve; Choose a type; Pipeline; Pressure; Medium;Water supply; Price; Characteristic property1概述阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。
对于给水管路，经常使用的阀门有闸阀、截止阀、球阀、旋塞阀、蝶阀等，而每一种阀门根据其结构形式又可分为更多的类别。
针对众多的阀门品种，要选择管路系统最适合安装的阀门产品，首先应了解阀门的特性、使用的部位、流通的介质情况;其次,应根据工作环境，选用价格合理、质量可靠的阀门;最后就是选择阀门应注意的事项。
2阀门的特性阀门的特性可分为两种:使用特性和结构特性。
2. 1使用特性。
阀门的使用特性确定了阀门的主要使用性能和使用范围。
属于阀门使用特性的有：①产品类型:闸阀、截止阀、蝶阀、球阀等；②阀门主要零件:阀体、阀盖、阀杆、阀瓣、密封面的材料等；③阀门传动方式。
2.2结构特性。
阀门的结构特性确定了阀门的安装、维修、保养等方法的特性。
属于结构特性的有：①阀门的结构长度和总体高度；②与管道的连接形式:法兰连接、焊接连接、内螺纹连接、外螺纹连接等；③密封面的形式:镶圈、螺纹圈、堆焊、喷焊等；④阀杆结构形式:旋转杆、升降杆等。
3阀门的选型阀门是一种“养兵千日，用于一时”的控制装置。
平时要求阀门开启要到位，减少管段的水损失;一旦需要，阀门应能迅速的关闭、可靠的断流。
给水系统中的阀门选型的原则是:选择优质、可靠、适用性强的阀门;对于长期以来不能满足要求的类型，应考虑采用新型的、更为先进的阀门。
接下来，就以几种常用阀门在给水系统中的应用为例进行阐述。
3.1截止阀选型说明。
截止阀是管网中用量最大的一种阀门,用于DN<50mm供水管网中。
长期以来，管网系统使用的截止阀存在着“外漏、关不严、寿命不长”的普遍现象。
对此，截止阀选型时应从以下几个技术方面进行衡量,进而予以确定：①过水断面的最小尺寸；②阀腔通流型式。
根据需要，选用直通式或角式截止阀；③阀杆的尺寸、阀体壁厚以及阀门各部分材质；④上密封的形式。
尽可能选用“0”型密封圈以及优质填料的截止阀。
⑤防腐性能。
阀门内外不生锈、腐蚀，特别是接触水的部位清洁、卫生。
根据以上耍求选定产品、控制截止阀质量与性能。
3.2 闸阀的选型说明。
在100mm<DN彡600mm给水管网中，经常使用的是传统硬密封闸阀(Z41T-1.0),该类闸阀存在“关不严、外漏、启闭不灵”等缺陷，维修特频繁。
而时下市场上大量出现的一种软密封闸阀(亦称“弹性座封闸阀”）基本上能避免这些问题。
这种软密封闸阀有如下特点:底部无槽,因而不会引起关不严的故障;其阀板整体包覆橡胶，利用橡胶的弹性提高了阀门密封性能，可保证零泄漏;上密封结构更合理，制造精度高，采用多道“0”型橡胶圈密封,从根本上解决了传统闸阀上压盖易外泄的现象，对水质也有根本的保证。
注:该价格参考2008年第二季度《河南省郑州市建设工程价格信息(下册)》由上表可以看出，弹性座封闸阀的价格比同规格的明杆闸阀价格要高出2〜3倍。
但是从我们对上海冠龙阀门厂生产的弹性座封闸阀使用情况来看，无论是从阀门的运行维护费用，还是从使用可靠性等方面考虑，使用软密封闸阀还是合理的，特别是在DN在500mm的给水管网中使用具有明显的优势。
3.3 蝶阀的选型说明。
蝶阀在管网的使用中存在“关闭不严、工作不可靠、维修频繁”等现象；且其使用寿命短，有的使用3〜5年就需整体更换。
但蝶阀比同规格的闸阀便宜。
当前蝶阀选型中关注的几个问题：3 3 1中线蝶阔o中线蝶阀在我国小口径蝶阀中使用量很大，效果也比较好。
3.3.2 立式与卧式蝶阀的比较。
在中、大型蝶阀中，阀轴存在立式与卧式的区别，通常立式蝶阀的覆土较深，水中杂物容易缠绕轴端，影响启闭；卧式蝶阀的变速传动箱在侧旁，阀井在道路上占的平面位置较宽，影响安排其它管线。
因此在中型中径蝶阀用立式为多，大口径蝶阀在平面位置许可的条件下力求卧式。
3. 3. 3偏心蝶阀。
中线蝶阀的启闭力矩偏大，且使用寿命短。
为了减轻这方面的缺点，选用偏心蝶阀。
偏心蝶阀在承载水压上是有方向性的，且反向承压能力较弱，因此选型订货时应强调此项耍求。
3. 3. 4软密封与金属密封。
3. 3.4. 1软密封。
给水管网使用的蝶阀多数是软密封蝶阀，这种密封方式在使用中出现了以下问题：A. 橡胶质量不佳，容易老化、长期受压变形、挤压开裂；B. 蝶阀在安装施工过程中胶圈受损，影响了密封性；C. 软密封蝶阀难以保证蝶板在阀体腔中的同心度，往往以过度挤压的方式解决密封问题,因而阀门的使用寿命较短。
3 34 2金属密封。
A. 金属密封蝶阀由于密封件的弹性较小；B. 金属密封蝶阀运行中密封面不易损伤，但它的制造精度要求较高，一旦渗漏难以修复，且价格较高。
综上所述，蝶阀在选型时，应考虑：A. 蝶阀密封面橡胶圈材质、固定方式；B. 重要零部件的尺寸、精度、材质；C. 蝶阀的操作环境；D. 价格因素。
其中，应对密封面材质、固定方式予以特别重视。
3.4止回阀的选型说明。
止回阀在给水系统中起着使介质单向流动的作用。
其选型时，首先要考虑的是阀体的通流面积、密封面形式以及阀体材料;其次，要考虑是止回阀的结构形式,在这一方面，大家的选型工作容易出现问题。
在此，特意说明。
3.4.1旋启式止回阀在水平和垂直管道上均可应用。
3.4.2升降式止回阀只能用于水平管道上。
4阀门选型规定接下来，通过对比，介绍给水系统常见阀门的选型。
4.1闸阀与蝶阀。
蝶阀的主耍缺点是蝶板占据一定的过水断面，增大一定的水头损失;闸阀虽无此问题,但大口径立式闸阀的高度影响管道的覆土深度，大口径卧式闸阀的长度，增大管线占据横向面积，影响其它管线的安排。
在给水管网中为了降低管道覆土深度，一般口径较大管道选配蝶阀;对覆土深度影响不大的，力求选配闸阀。
从使用情况而言，蝶阀出现的故障比闸阀高。
因此在条件许可的情况下，给水管网当中，尽可能的选用闸阀。
4.2球阀、旋塞阀与蝶阀。
球阀具有结构简单、流阻小、密封可靠、动作灵活，维修及操作方便等优点。
旋塞阀亦具有类似优点，唯过水面积不是正圆形。
球阀及旋塞阀均比蝶阀重，铸造及加工难度大,价格较贵，一般适用于中小口径管道上。
近些年由于铸造技术的改进,从而降低了球阀的生产成本。
因此，球阀用于大口径管道上的可行性值得探索。
4.3室内给水的阀门选型。
4. 3. 1截止阀。
城市建设中的室内供水工程上，公称通径较小的管路，可选用截止阀，如公称通径小干50mm的管路上。
4.3.2铜制阀门。
由于铜合金的力学性能好，具有不易生锈、耐蚀性强的优点，因此铜制阀门已渐渐取代了铁制阀门。
4. 3. 3三角阀。
三角阀表面基本都采用电镀，它的作用不仅是控制管道介质的流量，也能起到装饰作用。
三角阀一般连接管道和进水软管用于水嘴、坐便器供水用;也有连接管道和进水软管用于热水器供水的。
4. 3. 4闸阀o闸阀基本用于管道和水表的连接。
4.3.5球阀:①球阀用于管道和热水器的连接；②由于球阀启闭比闸阀方便，目前管道和水表的连接也大部分采用球阀。
5结束语管道的最终控制是阀门来实现的，因此阀门的选型情况如何，直接关系到项目的投资和对管线介质的有效控制。
辩证的处理上述两者的关系，从中找到平衡点，那将是本文论述的最终目的。
参考文献[1] 中国安装协会组织编写.《管道施工实用手册》.中国建筑工业出版社，1998[2] 施振球.《动力管道手册》.机械工业出版社，1995。
