引言随着科学技术的进步，生产过程自动化中用来控制流体流量的调节阀已普遍应用于各个行业。
对于热力、化工控制系统，作为最终控制过程介质各项质量及安全生产指标的调节阀，在稳定生产、优化控制、维护及检修成本控制等方面起着举足轻重的作用。
在调节阀的应用中，计算与选型是前提，安装与调试是关键，使用与维护是目的。
调节阀如果安装不当，或者调试不好，就起不到调节的作用，甚至会成为系统的累赘。
1.1 安装的基本原则:调节阀的安装应遵循国家有关标准，按照设计图纸和设计文件的规定严格执行。
例如，建筑安装工程质量检验评定标准、工业自动化仪表施工及验收规范、电气设备安装工程施工及验收规范等；安装所需的设备、辅助设备及主要材料应符合现行国家标准的有关规定。
1.2 安装前的检验调节阀及附件从出厂到安装前，在运输途中受到运输工具所激发的随机振动和装卸时受到的各种冲击，以及在运输和储存过程中，环境的温度、湿度等变化，这些都可能造成调节阀及附件的性能发生变化。
因此，有必要在安装前进行部分性能的检验。
调节阀安装前的检验主要包括下列内容：外观、静态特性、泄漏量、空载全行程时间、耐压强度、绝缘性能、气密性和密封性等，其中前5项为必检项目。
当然，对检验的场所也有一定的要求。
例如：环境温度要求在10～35℃；空气相对湿度不大于75％；场地有足够的空间，且光线充足或有照明条件；周围不能有剧烈的振源和强磁场干扰；电源、气源符合要求等。
1.3 安装注意事项调节阀的安装，必须确保安全性，确保使用性能，易于操作和维护，节约安装费用。
下面就针对这四点谈一谈安装时需要注意的具体问题。
1.3.1 确保安全性1）防止泄漏- 安装过程不允许调节阀产生泄漏。
在使用过程中，如果在填料涵、法兰垫片等部位形成缝隙或微孔就可能产生泄漏。
如果流体介质的操作条件苛刻，比如高温、高压、流体有腐蚀性，那么损坏将加剧，泄漏的危险性就更大。
防止泄漏的方法很多，在安装过程中，填料的选择、密封方法的选择、选用密封性能好的调节阀等，都是必须考虑的因素。
阀门装配调试技术的操作步骤与流程解析阀门是工业生产中常用的一种控制装置，用于控制流体的流量、压力和方向。
阀门的装配和调试是确保阀门正常运行的关键步骤。
本文将从操作步骤和流程解析两个方面，介绍阀门装配调试技术的具体要点。
一、操作步骤1. 准备工作：在进行阀门装配调试之前，需要对所需工具和材料进行准备。
常用的工具包括扳手、扳子、螺丝刀等，材料包括密封垫片、润滑油等。
2. 阀门组件安装：根据阀门的类型和规格，按照阀门制造商提供的装配图纸，将阀门的各个组件进行安装。
在安装过程中，需要注意组件之间的配合精度和紧固力度，确保安装的牢固和密封性。
3. 密封件安装：在阀门装配过程中，密封件的安装非常重要。
根据阀门的使用环境和介质特性，选择合适的密封垫片进行安装。
在安装过程中，要注意垫片的位置和压紧力度，以确保阀门的密封性能。
4. 润滑处理：阀门在使用过程中需要进行润滑，以减少摩擦和磨损。
在装配过程中，需要在适当的位置涂抹润滑油，确保阀门的灵活性和稳定性。
5. 调试工作：完成阀门的装配后，需要进行调试工作。
首先，检查阀门的外观和连接是否正常，确保没有松动和漏气现象。
然后，逐步打开和关闭阀门，观察阀门的动作是否灵活，是否存在卡滞或漏气等问题。
最后，根据需要进行压力和流量的测试，以验证阀门的控制性能。
二、流程解析阀门装配调试的流程可以分为准备、装配、调试和验收四个阶段。
1. 准备阶段：在此阶段，需要明确阀门的使用要求和技术参数，准备所需的工具和材料，并对阀门进行检查和清洗。
同时，还需要准备好相关的技术文档和记录表格，以便记录和分析调试过程中的数据。
2. 装配阶段：在此阶段，按照阀门制造商提供的装配图纸和工艺要求，对阀门进行组装和安装。
在装配过程中，需要仔细检查各个组件的尺寸和配合精度，确保装配的准确性和可靠性。
同时，还需要进行润滑和密封件的安装。
3. 调试阶段：在此阶段，需要进行阀门的功能和性能测试。
首先，进行手动操作，观察阀门的动作是否灵活、准确。
浅谈调节阀检查试验1 前言调节阀是石油化工行业中应用最多的装置之一，它安装在工艺管道上，调节阀响应外部输入信号，并与其成比例的方式，使阀杆移动至对应位置，通过改变阀芯与阀座之间的间隙实现节流，改变流体通过的流通面积，达到控制流量的目的，从而控制系统的压力、温度和液位等。
根据国家标准《自动化仪表工程施工及验收规范》GB50093-2002“仪表试验”中11.1.1规定“仪表在安装和使用前，应进行检查、校准和试验，确认符合设计文件要求以及产品技术文件所规定的技术性能”和11.1.8条“仪表校准和试验的条件、项目、方法应符合产品技术文件的规定和设计文件要求”。
调节阀性能的好坏直接关系到装置试车和生产能否正常进行，对调节阀的检验是检查其性能指标的重要手段。
有时因为参数模糊或标准不一，造成检定结论不同。
检验的程序和手段以及内容应该符合有关规范的规定，对规范中没有规定的项目也应视不同的阀门类型而扩展。
2 国内外规范标准对检查项目的比较随着引进装置和技术的加快，国内常用的一些技术参数与国外参数有时容易混乱。
在规范中，对调节阀的检验规定了检查项目，包括阀体压力试验、阀座密封试验、膜头(气缸)泄漏、行程和全行程时间等项目。
2.1 阀体压力试验阀体压力试验是检验阀体耐压，包括铸体本身是否有砂眼、机械连接部位是否严密以及有无变形是由专门的部门、专用的设备进行的，试验用的介质是洁净水，试验压力是工作压力的1.5倍，在规定时间内无泄漏为合格。
国内外常用阀门强度试验压力一览表2.2 阀座密封试验阀座密封试验是为了检查阀座和阀芯之间的严密性，调节阀的结构形式决定了其阀芯与阀座的密封等级，密封检查是在调节阀完全关闭的前提下，实际上是检查阀座的泄漏量：在规定的实验条件下，试验流体通过一个装配好的处于关闭状态下的阀门的数量，使用的介质根据实验的程序选定，一般使用洁净水，切断阀使用空气。
要清楚调节阀的泄漏计算方法，首先必须要明确流量系数这个概念，在国内和国外表示方法和定义的不同以及它们之间的关系。
电动比例积分调节阀使用方法电动比例积分调节阀是一种用于调节流体流量的自动化控制系统中的执行器,通常用于控制水、气、热等流体的流量。
本文将介绍电动比例积分调节阀的使用方法。
一、电动比例积分调节阀的结构电动比例积分调节阀由主阀和执行器组成。
主阀通常是一个蝶阀,执行器则通常是一个电磁阀。
主阀和执行器之间通过一根通信管连接,主阀的阀门控制信号通过通信管传递给执行器,执行器根据控制信号控制电磁阀的开关,从而实现调节流体的流量。
二、电动比例积分调节阀的使用方法1. 安装调节阀安装调节阀前,应先将主阀安装在管道上,并连接好通信管。
调节阀应该安装在管道的适当位置,避免影响流体的流向。
2. 输入信号输入信号是指控制调节阀开关的命令信号。
例如,如果要控制水的流量,可以使用水的压力信号作为输入信号。
输入信号应该与调节阀的控制室相匹配,并且应该具有足够的精度和稳定性。
3. 输出信号输出信号是指调节阀根据输入信号自动调节流量的信号。
输出信号通常是一个控制信号,可以控制电磁阀的开关,从而实现调节流体的流量。
输出信号应该与主阀的输出信号相匹配,并且应该具有足够的精度和稳定性。
4. 调试在安装和调试调节阀之前,应该先进行一些测试,以确保调节阀正常工作。
例如,可以使用水的流量测试工具来测试调节阀的精度和稳定性。
5. 关闭调节阀在完成调试后,应该关闭调节阀,并断开通信管。
三、电动比例积分调节阀的优点电动比例积分调节阀具有以下优点:1. 精度高电动比例积分调节阀可以根据输入信号自动调整流量,精度高,稳定性好。
2. 控制灵活电动比例积分调节阀可以根据不同的需求进行调整,控制灵活。
3. 维护简单由于电动比例积分调节阀是自动化控制系统中的常用调节器,因此维护简单,易于操作。
4. 节能电动比例积分调节阀可以实现流量控制,可以减少能量损失,节能。
四、电动比例积分调节阀的常见问题1. 阀位不稳定电动比例积分调节阀的阀位不稳定,可能是由于主阀和执行器之间的通信管出现了问题。
阀门装配调试技术的步骤和方法详解阀门是工业生产中常用的一种设备，用于控制流体的流量、压力和方向。
阀门的装配调试是确保阀门正常运行的重要环节。
本文将详细介绍阀门装配调试技术的步骤和方法。
一、阀门装配调试前的准备工作在进行阀门装配调试之前，需要进行一些准备工作，以确保调试的顺利进行。
首先，要对阀门进行清洗和除锈，以确保阀门内部干净，并消除可能的腐蚀。
其次，要检查阀门的各个部件是否完整，如阀体、阀盖、阀杆、密封圈等。
如果有任何损坏或缺失，需要及时更换。
最后，要检查阀门的连接螺栓是否紧固，以及阀门的操作杆是否灵活。
二、阀门装配调试的步骤1. 阀门组装将阀门的各个部件按照正确的顺序组装起来。
首先，将阀体与阀盖连接，并用螺栓固定。
然后，将阀杆插入阀体中，并与阀盖上的螺纹连接。
最后，将密封圈安装在阀体和阀盖之间，确保阀门的密封性能。
2. 阀门调整在组装完成后，需要对阀门进行调整，以确保其正常运行。
首先，要检查阀门的开启和关闭是否灵活，操作杆是否顺畅。
如果有异常情况，需要及时调整。
其次，要检查阀门的密封性能，确保阀门关闭后无泄漏。
可以通过涂抹肥皂水或其他检漏剂来检查。
3. 阀门试运行在调整完成后，需要进行阀门的试运行。
首先，要将阀门打开，观察流体的流量和压力变化，确保阀门的开启功能正常。
然后，将阀门关闭，观察是否有泄漏现象，确保阀门的关闭功能正常。
如果有异常情况，需要及时处理。
4. 阀门记录在阀门装配调试过程中，需要做好相关的记录工作。
记录阀门的装配过程、调整情况、试运行结果等。
这些记录可以作为以后维护和管理阀门的参考，也可以用于分析和解决阀门故障。
三、阀门装配调试的方法1. 严格按照操作规程进行在进行阀门装配调试时，要严格按照相关的操作规程进行，遵循正确的操作步骤和方法。
不得随意更改或省略任何环节，以免影响阀门的正常运行。
2. 注意安全防护措施在进行阀门装配调试时，要注意安全防护措施，避免发生意外事故。
例如，要佩戴好安全帽、手套等个人防护用品，确保操作人员的安全。

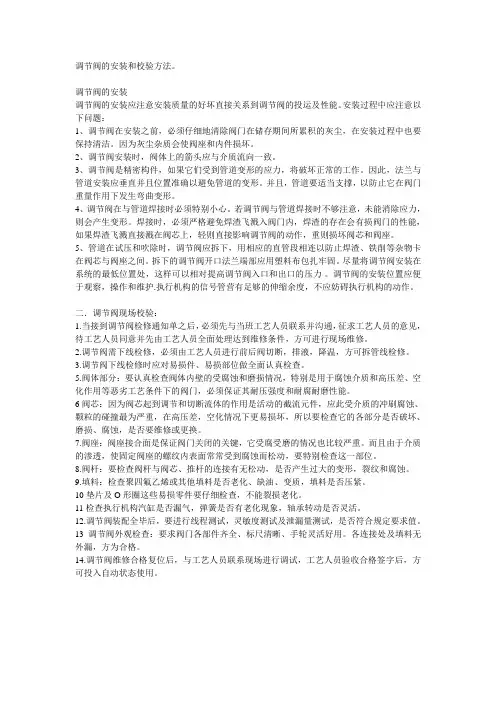

调节阀的安装和校验方法。
调节阀的安装调节阀的安装应注意安装质量的好坏直接关系到调节阀的投运及性能。
安装过程中应注意以下问题：1、调节阀在安装之前，必须仔细地清除阀门在储存期间所累积的灰尘，在安装过程中也要保持清洁。
因为灰尘杂质会使阀座和内件损坏。
2、调节阀安装时，阀体上的箭头应与介质流向一致。
3、调节阀是精密构件，如果它们受到管道变形的应力，将破坏正常的工作。
因此，法兰与管道安装应垂直并且位置准确以避免管道的变形。
并且，管道要适当支撑，以防止它在阀门重量作用下发生弯曲变形。
4、调节阀在与管道焊接时必须特别小心。
若调节阀与管道焊接时不够注意，未能消除应力，则会产生变形。
焊接时，必须严格避免焊渣飞溅入阀门内，焊渣的存在会有损阀门的性能，如果焊渣飞溅直接溅在阀芯上，轻则直接影响调节阀的动作，重则损坏阀芯和阀座。
5、管道在试压和吹除时，调节阀应拆下，用相应的直管段相连以防止焊渣、铁削等杂物卡在阀芯与阀座之间。
拆下的调节阀开口法兰端部应用塑料布包扎牢固。
尽量将调节阀安装在系统的最低位置处，这样可以相对提高调节阀入口和出口的压力。
调节阀的安装位置应便于观察，操作和维护.执行机构的信号管营有足够的伸缩余度，不应妨碍执行机构的动作。
二．调节阀现场校验：1.当接到调节阀检修通知单之后，必须先与当班工艺人员联系并沟通，征求工艺人员的意见，待工艺人员同意并先由工艺人员全面处理达到维修条件，方可进行现场维修。
2.调节阀需下线检修，必须由工艺人员进行前后阀切断，排液，降温，方可拆管线检修。
3.调节阀下线检修时应对易损件、易损部位做全面认真检查。
5.阀体部分：要认真检查阀体内壁的受腐蚀和磨损情况，特别是用于腐蚀介质和高压差、空化作用等恶劣工艺条件下的阀门，必须保证其耐压强度和耐腐耐磨性能。
6阀芯：因为阀芯起到调节和切断流体的作用是活动的截流元件，应此受介质的冲刷腐蚀、颗粒的碰撞最为严重，在高压差，空化情况下更易损坏，所以要检查它的各部分是否破坏、磨损、腐蚀，是否要维修或更换。
阀门装配调试技术的使用教程阀门是工业生产中常用的控制装置，它起到控制流体介质流动的作用。
而阀门的装配调试是确保阀门正常运行的关键环节。
本文将介绍阀门装配调试技术的使用教程，帮助读者更好地了解和掌握这一技术。
一、阀门的装配阀门的装配是将各个零部件按照一定的顺序和方法组装成完整的阀门。
在进行装配之前，需要对阀门的零部件进行清洗和检查，确保其完好无损。
然后，按照阀门的装配图纸，将各个零部件逐步组装起来。
在组装过程中，要注意各个零部件之间的配合间隙和紧固力度，确保装配的质量。
二、阀门的调试阀门的调试是指在装配完成后，对阀门进行各项性能测试和调整，以确保阀门的正常运行。
首先，需要进行泄漏测试。
将阀门安装到相应的管道上，通过充入一定压力的介质，观察阀门是否存在泄漏现象。
如果存在泄漏，需要进行相应的调整或更换。
其次，进行开度测试。
通过控制阀门的开度，观察阀门的开关情况和流量变化。
可以使用流量计等设备来测量阀门的实际流量，与理论值进行比较，判断阀门的开度是否准确。
另外，还需要进行密封性能测试。
将阀门关闭后，通过充入一定压力的介质，观察阀门是否存在泄漏现象。
如果存在泄漏，需要进行相应的调整或更换密封件。
最后，进行操作性能测试。
通过手动或自动控制阀门的开关，观察阀门的操作是否灵活，并检查阀门的各个部件是否正常工作。
三、阀门装配调试技术的注意事项在进行阀门装配调试时，需要注意以下几点：1. 严格按照装配图纸和技术要求进行操作，确保装配的准确性和质量。
2. 在装配过程中，要注意各个零部件之间的配合间隙和紧固力度，避免出现松动或过紧的情况。
3. 在进行泄漏测试时，可以使用泄漏检测剂或水泡法来观察泄漏情况，确保阀门的密封性能。
4. 在进行开度测试时，要注意阀门的开度范围和流量变化，确保阀门的开度准确。
5. 在进行密封性能测试时，要注意选择合适的测试压力和时间，确保阀门的密封性能。
6. 在进行操作性能测试时，要注意观察阀门的操作是否灵活，并检查各个部件的工作情况。

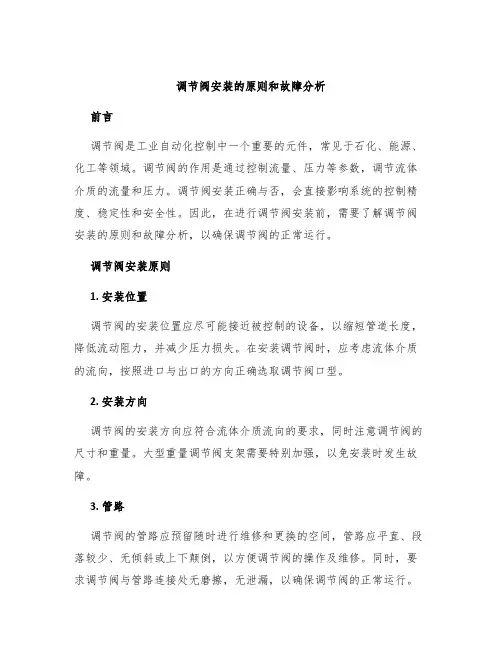

调节阀安装的原则和故障分析前言调节阀是工业自动化控制中一个重要的元件，常见于石化、能源、化工等领域。
调节阀的作用是通过控制流量、压力等参数，调节流体介质的流量和压力。
调节阀安装正确与否，会直接影响系统的控制精度、稳定性和安全性。
因此，在进行调节阀安装前，需要了解调节阀安装的原则和故障分析，以确保调节阀的正常运行。
调节阀安装原则1. 安装位置调节阀的安装位置应尽可能接近被控制的设备，以缩短管道长度，降低流动阻力，并减少压力损失。
在安装调节阀时，应考虑流体介质的流向，按照进口与出口的方向正确选取调节阀口型。
2. 安装方向调节阀的安装方向应符合流体介质流向的要求，同时注意调节阀的尺寸和重量。
大型重量调节阀支架需要特别加强，以免安装时发生故障。
3. 管路调节阀的管路应预留随时进行维修和更换的空间，管路应平直、段落较少、无倾斜或上下颠倒，以方便调节阀的操作及维修。
同时，要求调节阀与管路连接处无磨擦，无泄漏，以确保调节阀的正常运行。
4. 安装环境调节阀安装应在干燥、通风、无腐蚀性气体及灰尘，无电磁干扰的环境中安装。
当环境不好时，应在调节阀外面加设防护罩，以防防止灰尘和水蒸气进入调节阀内部，影响调节阀的正常运作。
5. 调整位置调节阀的调整位置应设置在便于操作维护的地方，同时应避免设置在危险位置上，防止发生人身伤害。
调节阀故障分析在调节阀运行过程中，可能会出现以下故障：1. 泄漏调节阀的泄漏主要是由于密封不良引起的，需要更换泄漏严重的密封件。
2. 不灵敏、失灵调节阀不灵敏或失灵常常是由于活动部分磨损不良或卡死，应及时清洗、光滑或替换零件。
3. 转动不顺畅调节阀在工作中，出现转动不顺畅的情况，主要是由于氧化、腐蚀、或杂物进入，需要将调节阀取出彻底清洗，更换损坏的零部件，重新组装。
4. 内漏调节阀在内部出现漏水的问题，可能是因为密封面的垫片老化或损坏，需要更换垫片或互换位置。
5. 振动和噪音调节阀在运行过程中出现振动和噪音，可能是由于安装不牢固，或者是活动部分的杆、齿轮故障，需要进行及时检查和维修。
浅谈调节阀的安装和调试调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。
一般由执行机构和阀门组成。
如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，调节阀可以分为气动调节阀、电动调节阀、液动调节阀三种。
按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。
调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
英文名：control valve，位号通常FV开头。
调节阀常用分类：气动调节阀，电动调节阀，液动调节阀，自力式调节阀。
对执行机构输出力确定后，根据工艺使用环境要求，选择相应的执行机构。
对于现场有防爆要求时，应选用气动执行机构。
从节能方面考虑，应尽量选用电动执行机构。
若调节精度高，可选择液动执行机构。
如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。
调节阀的作用方式只是在选用气动执行机构时才有，其作用方式通过执行机构正反作用和阀门的正反作用组合形成。
组合形式有4种即正正（气关型）、正反（气开型）、反正（气开型）、反反（气关型），通过这四种组合形成的调节阀作用方式有气开和气关两种。
对于调节阀作用方式的选择，主要从三方面考虑：a）工艺生产安全；b ）介质的特性；c）保证产品质量，经济损失最小。
引言随着科学技术的进步，生产过程自动化中用来控制流体流量的调节阀已普遍应用于各个行业。
对于热力、化工控制系统，作为最终控制过程介质各项质量及安全生产指标的调节阀，在稳定生产、优化控制、维护及检修成本控制等方面起着举足轻重的作用。
在调节阀的应用中，计算与选型是前提，安装与调试是关键, 使用与维护是目的。
调节阀如果安装不当，或者调试不好，就起不到调节的作用, 甚至会成为系统的累赘。
1、调节阀的安装1.1安装的基本原则调节阀的安装应遵循国家有关标准，按照设计图纸和设计文件的规定严格执行。
例如，建筑安装工程质量检验评定标准、工业自动化仪表施工及验收规范、电气设备安装工程施工及验收规范等；安装所需的设备、辅助设备及主要材料应符合现行国家标准的有关规定。
1.2安装前的检验调节阀及附件从出厂到安装前，在运输途中受到运输工具所激发的随机振动和装卸时受到的各种冲击，以及在运输和储存过程中，环境的温度、湿度等变化，这些都可能造成调节阀及附件的性能发生变化。
因此，有必要在安装前进行部分性能的检验。
调节阀安装前的检验主要包括下列内容：外观、静态特性、泄漏量、空载全行程时间、耐压强度、绝缘性能、气密性和密封性等，其中前5 项为必检项目。
当然，对检验的场所也有一定的要求。
例如：环境温度要求在10〜35 C；空气相对湿度不大于75％；场地有足够的空间，且光线充足或有照明条件；周围不能有剧烈的振源和强磁场干扰；电源、气源符合要求等。
1.3 安装注意事项调节阀的安装，必须确保安全性，确保使用性能，易于操作和维护，节约安装费用。
下面就针对这四点谈一谈安装时需要注意的具体问题。
1.3.1 确保安全性1 ）防止泄漏安装过程不允许调节阀产生泄漏。
在使用过程中，如果在填料涵、法兰垫片等部位形成缝隙或微孔就可能产生泄漏。
如果流体介质的操作条件苛刻，比如高温、高压、流体有腐蚀性，那么损坏将加剧，泄漏的危险性就更大。
防止泄漏的方法很多，在安装过程中，填料的选择、密封方法的选择、选用密封性能好的调节阀等，都是必须考虑的因素。
2）安装放泄阀任何一个管路设计和安装，在切断时都不可避免地积有高压流体，如果积聚流体的潜在能量很大，应在调节阀的两侧安装放泄阀，这样，在系统切断之后，调节阀中残留的高压流体的能量能得到释放，保护人员安全，有利于调节阀的维修，也可以考虑选用能限制流量的放泄阀。
3）安全的管线在安装调节阀前，全部安装管件和管线都要吹扫干净，因为管线中的砂粒、水垢、铁屑等会损坏调节阀内表面，尤其是要求严格的密封面。
当系统压力波动严重时，建议在管线上安装缓冲设施。
如果被排放的流体是有害气体或液体，那么排放流体用的管线必须连接到安全地点，也可以连接到安全的特定容器中，这样可以保护人员不受伤害，同时也不会对环境造成污染。
1.3.2 确保使用性能安装调节阀时，要尽量保证其性能不受影响。
这种影响会破坏调节阀选择时所考虑的各种因素。
1 ）调节阀上、下游切断阀和旁路阀的安装上、下游切断阀与调节阀之间的直管段长度应考虑管路阻力和对流体流动状态的影响。
直管段长度长，有利于流体经切断阀后的稳定，可使流体流动平稳，减少紊流影响，降低噪声；直管段长度短，流体经切断阀后还未稳定就进入调节阀，使噪声增大，但直管段长度短有利于降低管路阻力，提高调节阀两端压降，使流量特性的畸变减小，有利于控制系统的稳定运行。
因此，应权衡利弊，综合考虑。
按照经验，通常上游侧应有10D〜20D的直管段，下游侧有3D〜5D的直管段（D 为管道直径），必要时应设置整流装置。
调节阀拆卸维修时，可用旁路阀对生产过程进行操作。
当被控流量过大，用调节阀无法正常调节时，作为应急措施，也可用旁路阀作为调节阀的并行连接方案，对过程进行控制。
为降低成本，大口径调节阀安装手轮执行机构，可代替旁路阀进行操作。
旁路阀的安装应便于操作，它与调节阀及上、下游切断阀一起组成调节阀组。
因此，安装调节阀时应与切断阀和旁路阀配套考虑，并同时完成施工安装。
旁路阀公称直径与管道公称直径相同，耐压等级也与工艺耐压等级一致。
2）泄放阀、放空阀、排污阀的安装为便于调节阀拆卸，在拆卸前必须进行阀前和阀后压力的泄放，泄放阀应安装在调节阀与上、下游切断阀之间。
放空阀和排污阀用于排放流体中夹带的不凝气体和冷凝液，假若安装时被控流体是气体或蒸汽时，为便于冷凝液的排放，排污阀宜安装在调节阀组的最低处；而被控流体是液体时，为便于不凝气体的排放，放空阀宜安装在调节阀组的最高处。
3）调节阀与管道的连接调节阀与管道的连接方式有螺纹连接、法兰连接和焊接连接等区别。
螺纹连接方式用于小口径调节阀的安装，必须同时安装可拆卸的活动连接件；法兰连接方式有普通式法兰连接和夹持式连接两种，管道连接法兰的公称直径应与调节阀的通径一致，耐压等级也应与调节阀的耐压等级一致，法兰面与管道轴线的垂直度允许偏差为l °；尽量避免采用焊接连接方式。
调节阀连接时，不应使连接管道内部出现新的凸出物，例如，密封垫、焊接缝等不应在管道内凸出。
同时，应注意调节阀内流体的流向应与阀体上标注的箭头方向一致，特殊情况下可不受此限制。
4）执行机构的安装通常，执行机构与调节阀阀体直接连接，但液动执行机构、长行程执行机构等与调节阀阀体分开时，安装执行机构时应注意执行机构的连杆和机械活动部件应灵活，无松动或卡扭等现象；连杆长度合适，保证在全行程范围内动作稳定、灵活可靠；手轮执行机构有侧装和顶装两种，安装时应留有操作空间，手轮操作应灵活，没有卡死或扭转现象，有手轮转动方向与阀开度关系的标注，限位装置应调整合适，起到保护作用；液动执行机构应低于控制器安装，如果必须高于控制器安装时，其高度差应不超过1.0m，并且应在管路集气处安装排气阀，靠近控制器处安装自动切断阀。
5）阀门定位器的安装阀门定位器的阀位检测装置与调节阀阀杆或阀轴直接连接，因此，安装时应保证反馈信号能够正确、及时地反映阀位信号和变化。
通常，阀门定位器与调节阀配套供应，由制造厂完成两者的连接。
当生产过程控制需要添加阀门定位器时，应保证阀门定位器阀位检测装置动作的正确、可靠和灵活，反馈杆支点的机械间隙应尽量小，阀门定位器的信号管线应正确连接，气源管线和输出管线、输入管线应标记；阀门定位器的阀位显示信号应有利于操作和维护人员观测。
6）其他附件的安装其他附件包括阀位传感器、电磁阀、限位开关、继动器、电气转换器等，安装应符合产品说明书有关规定。
7）球形阀和所有的直行程调节阀都要尽可能垂直安装，即执行机构安装在调节阀的上方，因为在垂直安装的情况下，执行机构在调节阀的正上方，此时的安装位置关系最容易保证上阀盖连接件的弯曲位移和受到的应力最小，导向件的变形量也最小。
要尽可能避免水平安装，当然在垂直管道上安装调节阀时则不可避免，这时就一定要考虑执行机构的自重、系统振动和热膨胀等影响，可以考虑添加吊杆或支撑来消除影响。
8）角行程调节阀的安装，如球阀和蝶阀，阀轴水平安装比较理想，这样可以防止管道低处流体所含污物进入阀轴的转动轴承，同时调节阀打开方向要有利于排开流体中的固体颗粒，即蝶阀的阀板和球阀的球芯转动时应该从底部向上转动。
1.3.3 易于操作和维护调节阀的安装位置要考虑人员操作的方便性。
操作人员要能看到指示器的显示数据，能看到储罐的玻璃液位计，并能手动调节液位，能看到管道的压力表或阀杆的位移刻度，能用某些参数指示器来预估参数变化等。
除此之外，还必须考虑到调节阀在现场维修和日常拆卸的可能性，维修费用的高低在很大程度上取决于人员接近调节阀的方便程度。
尤其是安装位置高的调节阀，更应该考虑这一点。
当然，方便操作固然重要，但也要考虑到日后维护的可能性。
1）如果需要拆卸带有阀杆和阀芯的顶部组件，调节阀的上方应留有足够的空间；如果需要拆卸底部法兰和阀杆、阀芯的部件，调节阀的底部应留有一定的空间；如果需要拆卸调节阀附件，如手轮、阀门定位器、保位阀等，调节阀的侧面应留有相应的空间。
根据经验，拆卸用的空间，通常调节阀顶部与上方障碍物之间最小距离为450mm ，调节阀底部与下方障碍物之间最小最距离为500mm ，侧面最小距离为350 mm 。
2）为了拆卸阀体法兰上的螺栓，在设计用大小头连接调节阀入口和出口配管时必须考虑这一间隙尺寸。
比如大口径调节阀，或者是安装在高空的调节阀，否则，维修时拆卸调节阀将非常困难。
1.3.4 节约安装费用在设计和安装调节阀时，都力求在保证满足使用要求的同时使成本最低，这时必须考虑调节阀、管件和管线、辅助设备三个方面。
后两项都是为了实现调节阀的功能，我们要力求这两项最省，当然，这主要在数量和规格上下功夫。
在安装中，约有20%~30% 的费用是这两项产生的。
例如，为了适应设备连续生产的需要，许多工业系统都安装有切断阀和旁路阀，切断阀用来隔断调节阀，维修时需要用到旁路阀，多增加一个切断阀或旁路阀，就要增加相应的连接管线，这些都会增加费用；而有的配管方案，只需一个切断阀就能起到维修时隔断调节阀的全部作用，这样的配管方案会节约一些安装费用。
2、调节阀的调试仪表设备在安装过程中受到搬运或装配引起的机械应力的作用，会使其性能发生变化，一般来说，这种影响比较小。
但为了可靠起见，调节阀安装后，在生产开车前应进行现场调试，分线路调试和系统调试两个步骤。
2.1 线路调试线路调试用于检查连接调节阀的信号线路、气源管线或液压管线的连接是否正确。
