钢桁梁桥设计与计算详细解读，从基础开始~一、钢桁梁的组成1、分类：按桥面位置的不同分为上承式桁梁桥、下承式桁梁桥、和双层桁梁桥2、组成：由主桁、联结系、桥面系及桥面组成（一）主桁它是的主要承重结构，承受竖向荷载。

主桁架由上、下弦杆和腹杆组成。

腹杆又分为斜杆和竖杆；节点分大节点和小节点；节间距指节点之间的距离。

（二）联结系1、分类：纵向联结系和横向联结系2、作用：联结主桁架，使桥跨结构成为稳定的空间结构，能承受各种横向荷载3、纵向联结系分上部水平纵向联结系和下部水平纵向联结系；主要作用为承受作用于桥跨结构上的横向水平荷载、横向风力、车上横向摇摆力及离心力。

另外是横向支撑弦杆，减少其平面以外的自由长度。

4、横向联结系分桥门架和中横联；主要作用为是增加钢桁梁的抗扭刚度。

适当调节两片主桁或两片纵联的受力不均。

（三）桥面系1、组成：由纵梁、横梁及纵梁之间的联结系2、传力途径：荷载先作用于纵梁，再由纵梁传至横梁，然后由横梁传至主桁架节点。

（四）桥面桥面是供车辆和行人走行的部分。

桥面的形式与钢梁桥及结合梁桥相似。

二、主桁架的图式及特点⌝三角形桁架（Warren trussesυ节间距较小时不设竖腹杆，较大时可设竖腹杆υ弦杆的规格和大节点的个数较少，适应定型化设计，便于制造和安装υ我国铁路中等跨度（L=48m~80m）下承式栓焊钢桁梁桥标准设计。

⌝斜杆形桁架(Pratt trusses)υ斜腹杆仅受压或受拉υ弦杆和竖杆规格多，均为大节点。

⌝双重腹杆桁架(Parallel chord rhombic truss)υ斜杆只承受节间剪力的一半υ受压斜杆短，对压屈稳定有利。

υ适用于大跨度钢桁梁，如武汉、南京长江大桥和我国铁路标准设计(L=96m~120m)下承式简支栓焊钢桁梁桥。

主桁架的主要尺寸⌝先确定桥梁跨度，再确定主桁架的主要尺寸包括：桁架高度、节间长度、斜杆倾角和两片主桁架的中心距。

⌝在拟定上述尺寸时，要综合考虑各种影响因素，相互协调，尽可能采用标准化和模数化，目的在于使设计、制造、安装、养护和更换工作简化及方便。

土木工程常用术语英语翻译及名词解释(六)第六节结构构件和部件术语1．构件 member组成结构的单元。

2．部件 component; assembly parts结构中由若干构件组成的组合件，如楼梯、阳台、楼盖等。

3．截面 section设计时所考虑的结构构件与某一平面的交面。

当该交面与结构构件的纵向轴线或中面正交时的面称正截面，斜交时的面称斜截面。

4．梁 beam; girder一种由支座支承的直线或曲线形构件。

它主要承受各种作用产生的弯矩和剪力，有时也承受扭矩。

5．拱 arch一种由支座支承的曲线或折线形构件。

它主要承受各种作用产生的轴向压力，有时也承受弯矩、剪力，或扭矩。

6．板 slab; plate一种由支座支承的平面尺寸大，而厚度相对较小的平面构件。

它主要承受各种作用产生的弯矩和剪力。

7．壳 shell一种曲面构件，它主要承受各种作用产生的中面内的力，有时也承受弯矩、剪力或扭矩。

8．柱 column一咱竖向直线构件。

它主要承受各咱作用产生的轴向压力，有时也承受弯矩、剪力或扭矩。

9．墙 wall一种竖向平面或曲面构件。

它主要承受各咱作用产生的中面内的力，有时也承受中面外的弯矩和剪力。

10．桁架 truss由若干杆件构成的一种平面或空间的格架式结构或构件。

各杆件主要承受各种作用产生的轴赂力，有时也承受节点弯矩和剪力。

11．框架 frame由梁和柱连接而构成的一种平面或空间，单层或多层的结构。

12．排架 bent frame由梁（或桁架）和柱铰接而成的单层框架。

13．刚架（刚构） rigid frame由梁和柱刚接而构成的框架。

14．简支梁 simply supported beam梁搁置在两端支座上，其一端为轴向有约束的铰支座，另一端为能轴向滚动的支座。

15．悬臂梁 cantilever beam梁的一端为不产生轴向、垂直位移和转动的固定支座，另一端为自由端。

16．两端固定梁 beam fixed at both ends梁的两端均为不产生轴向、垂直位移和转动的固定支座。

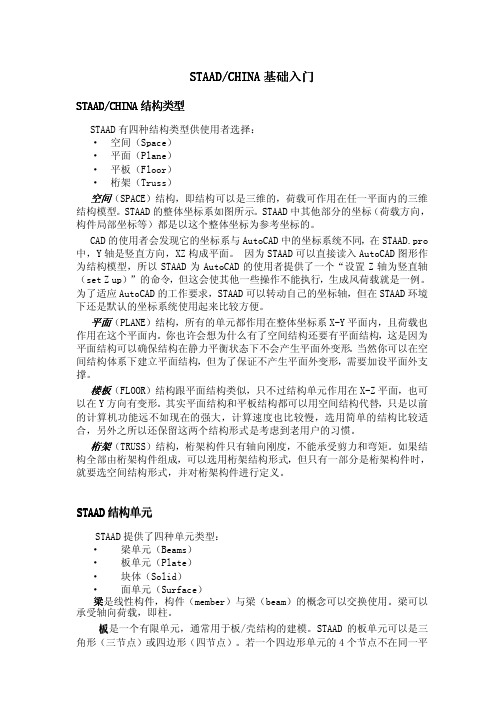

STAAD/CHINA 基础入门基础入门STAAD STAAD/CHINA /CHINA 结构类型结构类型STAAD 有四种结构类型供使用者选择：· 空间（Space）· 平面（Plane）· 平板（Floor）· 桁架（Truss）空间（SPACE）结构，即结构可以是三维的，荷载可作用在任一平面内的三维结构模型。

STAAD 的整体坐标系如图所示。

STAAD 中其他部分的坐标（荷载方向，构件局部坐标等）都是以这个整体坐标为参考坐标的。

CAD 的使用者会发现它的坐标系与AutoCAD 中的坐标系统不同，在STAAD.pro 中，Y 轴是竖直方向，XZ 构成平面。

因为STAAD 可以直接读入AutoCAD 图形作为结构模型，所以STAAD 为AutoCAD 的使用者提供了一个“设置Z 轴为竖直轴（set Z up）”的命令，但这会使其他一些操作不能执行，生成风荷载就是一例。

为了适应AutoCAD 的工作要求，STAAD 可以转动自己的坐标轴，但在STAAD 环境下还是默认的坐标系统使用起来比较方便。

平面（PLANE）结构，所有的单元都作用在整体坐标系X-Y 平面内，且荷载也作用在这个平面内。

你也许会想为什么有了空间结构还要有平面结构，这是因为平面结构可以确保结构在静力平衡状态下不会产生平面外变形。

当然你可以在空间结构体系下建立平面结构，但为了保证不产生平面外变形，需要加设平面外支撑。

楼板（FLOOR）结构跟平面结构类似，只不过结构单元作用在X-Z 平面，也可以在Y 方向有变形。

其实平面结构和平板结构都可以用空间结构代替，只是以前的计算机功能远不如现在的强大，计算速度也比较慢，选用简单的结构比较适合，另外之所以还保留这两个结构形式是考虑到老用户的习惯。

桁架（TRUSS）结构，桁架构件只有轴向刚度，不能承受剪力和弯矩。

如果结构全部由桁架构件组成，可以选用桁架结构形式，但只有一部分是桁架构件时，就要选空间结构形式，并对桁架构件进行定义。

建筑专业术语大全建筑行业作为一门复杂而庞大的行业，拥有丰富而独特的专业术语。

这些术语对于建筑从业人员和相关领域的专业人士来说非常重要。

本文将为您细致地介绍建筑专业术语，帮助您更好地理解和运用这些术语。

1. 建筑设计术语1.1 平面图（Floor Plan）：建筑物平面布局的展示图，展示了建筑的内部空间分布和功能布局。

1.2 立面图（Elevation）：展示建筑外观的图纸，包括建筑物各个立面的尺寸、形状和细节。

1.3 剖面图（Section）：展示建筑物内部结构和构造的图纸，通常是建筑物的垂直切面图。

1.4 结构图（Structural Drawing）：展示建筑物结构系统的图纸，包括梁、柱、墙等结构元素的安排和尺寸。

1.5 施工图（Construction Drawing）：用于指导建筑施工的图纸，详细展示了建筑物的各个细节和施工方法。

2. 建筑材料术语2.1 砖（Brick）：一种常见的建筑材料，由黏土经过高温烧制而成，具有优良的抗压性能和隔热性能。

2.2 混凝土（Concrete）：一种由水泥、石子、沙子和水混合而成的材料，适用于各种建筑结构。

2.3 钢筋（Rebar）：用于增加混凝土强度和承载能力的钢铁材料，在混凝土中起到加固作用。

2.4 玻璃（Glass）：透明、半透明或不透明的建筑材料，广泛用于建筑的窗户、门和幕墙等部位。

2.5 石材（Stone）：用作装饰材料或建筑结构的天然矿物材料，包括大理石、花岗岩等。

3. 建筑结构术语3.1 柱（Column）：直立的支撑结构，将重力传递到地基，通常由钢筋混凝土或钢材制成。

3.2 梁（Beam）：水平承载结构，用于将楼板或屋顶的重力传递到柱子上。

3.3 桁架（Truss）：由多个杆件和连接节点构成的稳定结构，常用于跨度较大的建筑物中。

3.4 屋顶（Roof）：建筑物最上方的覆盖结构，用于保护建筑物免受风雨和其他外部环境的侵害。

3.5 基础（Foundation）：用于承受建筑物重力和抵抗土壤变形的底部结构。
