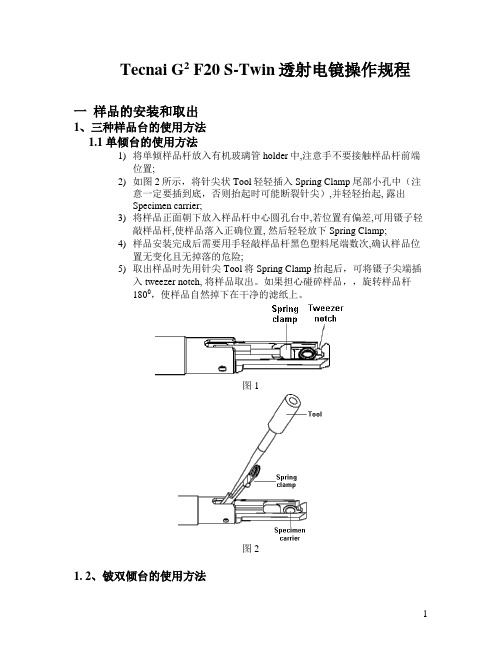

Tecnai G2 F20 S-Twin透射电镜操作规程一样品的安装和取出1、三种样品台的使用方法1.1 单倾台的使用方法1)将单倾样品杆放入有机玻璃管holder中,注意手不要接触样品杆前端位置;2)如图2所示，将针尖状Tool轻轻插入Spring Clamp尾部小孔中（注意一定要插到底，否则抬起时可能断裂针尖）,并轻轻抬起, 露出Specimen carrier;3)将样品正面朝下放入样品杆中心圆孔台中,若位置有偏差,可用镊子轻敲样品杆,使样品落入正确位置, 然后轻轻放下Spring Clamp;4)样品安装完成后需要用手轻敲样品杆黑色塑料尾端数次,确认样品位置无变化且无掉落的危险;5)取出样品时先用针尖Tool将Spring Clamp抬起后，可将镊子尖端插入tweezer notch, 将样品取出。

如果担心碰碎样品，，旋转样品杆1800，使样品自然掉下在干净的滤纸上。

图1图21. 2、铍双倾台的使用方法1) 将铍双倾样品杆从左至右放入有机玻璃管holder（有机玻璃holder如图3所示）中，注意手不要接触样品杆前端黄铜部分和银灰色铍圈部分（这些部件均为插入真空室部分，且铍圈有毒！使用铍是为了降低使用EDS时X-Ray产生的背底）;图32) 用一个长约4cm左右的不锈钢专用工具（图4）轻轻（如果用力过猛可能压坏下面的顶针）放在样品杆前端铍孔（银灰色，周围为黄铜色）上（图5），然后逆时针旋松铍固定圆环（图6）并取出。

然后旋转样品杆1800，让下面的薄环（图7）掉在干净滤纸上。

图4 图5图6 图73)将样品正面朝下放在样品杆中心圆孔台中，注意用镊子轻敲样品杆使样品放平。

然后用镊子将图7所示的薄环置于样品上也放在中心圆孔台中，并轻敲样品杆使该薄环的两个头正好卡在圆环的相应槽内。

用镊子夹图6所示的固定环放在中心圆孔台中，轻敲样品杆使该环放平，然后用图4所示的工具轻轻放在圆孔上，轻轻顺时针旋转该工具，将该环固定好。
