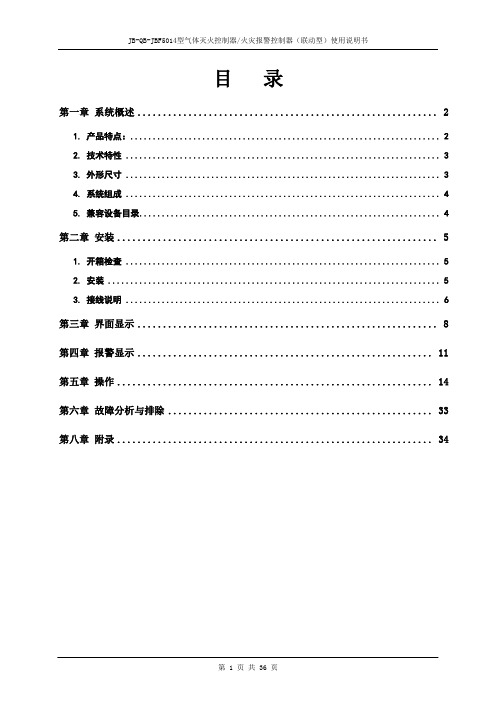

目录第一章系统概述 (2)1. 产品特点: (2)2. 技术特性 (3)3. 外形尺寸 (3)4. 系统组成 (4)5. 兼容设备目录 (4)第二章安装 (5)1. 开箱检查 (5)2. 安装 (5)3. 接线说明 (6)第三章界面显示 (8)第四章报警显示 (11)第五章操作 (14)第六章故障分析与排除 (33)第八章附录 (34)第一章系统概述JB-QB-JBF5014型气体灭火控制器/火灾报警控制器(联动型)是青鸟公司推出的新一代集气体灭火功能和火灾报警功能于一体的控制器,可配接青鸟公司所有现场产品,应用于中小型场所,计算机室、图书馆等需要进行气体灭火控制的场所。
1. 产品特点:采用两总线无极性设计,使得系统布线极其简单,布线路径及方式任意,且不分先后顺序,提高了布线可靠性,也便于穿线施工和线路维修,并可大大降低工程造价。
7寸彩色液晶显示屏,中、英文界面切换。
中文16个汉字或32个字符的报警地址注释,使显示内容一目了然,操作起来便捷、清楚、直观,实现了良好的人机对话。
超大存储空间,最多可记录20000条历史记录,运行中发生的各类事件可全部记入历史记录。
控制器自带6路多线联动和2路气体灭火联动,用于大型重要消防设备和气体灭火设备的自动控制或手动控制。
极强的抗干扰能力。
控制器无论是硬件还是软件都有良好的抗干扰措施。
控制器具备在线和离线联动编程功能,同时支持U盘数据下载。
可以满足各种不同工程的联动设计要求。
无主从组网方式。
可以最多实现99台控制器组网。
具有很强的配套能力。
可以配接CRT消防控制室图形显示装置、火灾楼层显示盘等多种设备。
2. 技术特性执行标准: GB 4717-2005,GB 16806-2006; 线制: 两总线,无极性回路容量:2路灭火回路,每路80点;2路报警回路,每路200点 喷洒最大电流:2A主电 AC187~242V , 50Hz ; 备电 DC24V 7Ah ;工作环境温度: -10℃~50℃; 安装方式:壁挂式 重量:13KG3. 外形尺寸外形尺寸: 540mm 高×410mm 宽×125mm 厚;540410125外形尺寸图4. 系统组成5. 兼容设备目录NO. 型号名称1. JTF-GOM-JBF-4000 点型复合式感烟感温火灾探测器2. JTY-GD-JBF-3100 JTY-GD-JBF-4100 点型光电感烟火灾探测器3. JTW-ZD-JBF-3110 JTW-ZD-JBF-4110 点型感温火灾探测器(A2R)4. J-SAP-JBF-301/P J-SAP-JBF-301 J-SAP-JBF-301-EX 手动火灾报警按钮5. JBF-3332A 、JBF-3333A 消火栓按钮6. JBF-VM3372B 、JBF-3372D JBF-VM1372B 、JBF-1372D 火灾声光警报器7. JBF-3131输入模块8. JBF-3141、JBF4141 输入/输出模块 9. JBF-143F 、JBF4143 输出模块 10. JBF-137D 、JBF4137 中继模块 11. JBF4171 隔离模块12. JBF5183 气溶胶灭火装置控制盒 13. JBF5181 紧急启停按钮 14. JBF5182 手自动转换盒 15. JBF5155输入/输出模块 16.JBF-VDP3060B火灾显示盘内部结构图消防电源接线端子排回路板电池通讯接口板显示板多线控制板打印机主电开关备电开关第二章 安装1. 开箱检查检查产品包装箱中是否含有以下物品:● 控制器 (1台) ● 箱门钥匙 (2把) ● 转换锁钥匙 (2×2把) ● 打印纸 (1卷) ● 使用说明书 (1份) ● 终端10K 电阻 (6个) ● 终端组件 (2个) ● 保险管 250V 5A (1个)2. 安装安装应符合当地相关标准或规范,按照安装尺寸图进行安装。
XMP-YKS4371气体灭火控制器使用说明书(Ver1.0–2013.11)营口新山鹰报警设备有限公司YINGKOU NEW SHANYING ALARM EQUIPMENT CO.,LTD营口新山鹰报警设备有限公司—XMP-YKS4371气体灭火控制器使用说明书地址:营口市西市区新建大街127号电话:0417-48290912817157邮编:115003传真:0417-482907248458661 1.概述气体灭火控制器(以下为简称灭火盘)需与我公司生产的火灾报警控制器(以下为简称控制器)配套使用。
通过控制器的联动编程,作为灭火盘的启动信号。
灭火盘接收到启动信号后,按照预设逻辑工作,启动气体灭火设备和相关设备,从而达到自动灭火的目的。
灭火盘采用总线制方式,具有线路断路、短路故障监视功能。
执行标准:GB16806-2006、GA61-20021.1技术指标●容量:可控制1个气体灭火区●工作电压:DC24V●工作电流静态电流:≤20mA启动电流:≤2A●延时时间:0s~63s可调,每档1s●线制与控制器连接:RS485(有极性二总线),线截面积≥1.0mm2与急启急停按钮、声光警报器、输入输出模块、喷洒模块、喷洒指示连接:DC24V(有极性二总线),线截面积≥2.5mm2回路总线(无极性二总线),线截面积≥1.0mm2注意:DC24V电源至灭火盘及灭火盘至气体钢瓶电磁阀连接线的总长度≤100m。
●负载的最大数目急启急停按钮:3个声光报警器:7个输入输出模块:7个喷洒模块:3个喷洒指示:3个●工作环境温度:0℃~+40℃相对湿度:≤95%,不凝露1.2工作原理灭火盘接收到启动控制信号后(控制器传来的火警启动信号、现场急启急停按钮的启动信号、灭火盘上启动按键的启动信号),完成以下功能:A发出声、光报警信号,启动声光警报器;B进入延时,通过启动输入输出模块关闭防火门、窗和防火阀等,停止通风空调系统;地址:营口市西市区智胜街西92号电话:0417-*******邮编:115003传真:0417-*******2营口新山鹰报警设备有限公司—XMP-YKS4371气体灭火控制器使用说明书地址:营口市西市区新建大街127号电话:0417-48290912817157邮编:115003传真:0417-482907248458663 启动指示:启动总灯故障指示:故障总灯消声指示:执行消声指令时,点亮此灯。

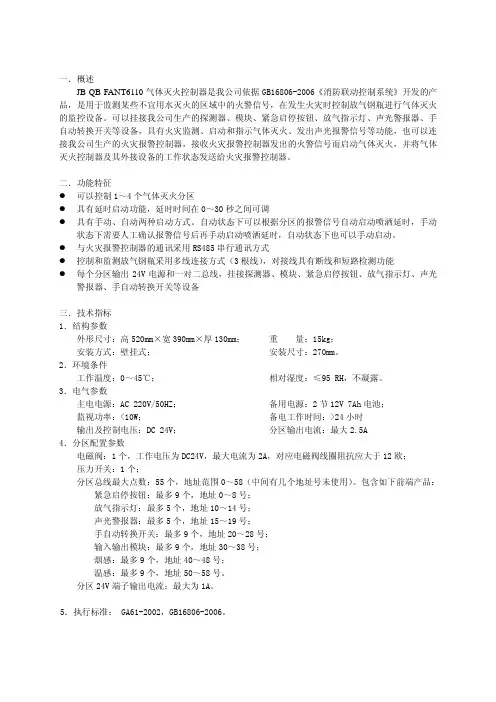

一.概述JB-QB-FANT6110气体灭火控制器是我公司依据GB16806-2006《消防联动控制系统》开发的产品,是用于监测某些不宜用水灭火的区域中的火警信号,在发生火灾时控制放气钢瓶进行气体灭火的监控设备。
可以挂接我公司生产的探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备,具有火灾监测、启动和指示气体灭火、发出声光报警信号等功能,也可以连接我公司生产的火灾报警控制器,接收火灾报警控制器发出的火警信号而启动气体灭火,并将气体灭火控制器及其外接设备的工作状态发送给火灾报警控制器。
二.功能特征l可以控制1~4个气体灭火分区l具有延时启动功能,延时时间在0~30秒之间可调l具有手动、自动两种启动方式。
自动状态下可以根据分区的报警信号自动启动喷洒延时,手动状态下需要人工确认报警信号后再手动启动喷洒延时,自动状态下也可以手动启动。
l与火灾报警控制器的通讯采用RS485串行通讯方式l控制和监测放气钢瓶采用多线连接方式(3根线),对接线具有断线和短路检测功能l每个分区输出24V电源和一对二总线,挂接探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备三.技术指标1.结构参数外形尺寸:高520mm×宽390mm×厚130mm; 重 量:15kg;安装方式:壁挂式; 安装尺寸:270mm。
2.环境条件工作温度:0~45℃; 相对湿度:≤95%RH,不凝露。
3.电气参数主电电源:AC 220V/50HZ; 备用电源:2节12V 7Ah电池;监视功率:<10W; 备电工作时间:>24小时输出及控制电压:DC 24V; 分区输出电流:最大2.5A4.分区配置参数电磁阀:1个,工作电压为DC24V,最大电流为2A,对应电磁阀线圈阻抗应大于12欧;压力开关:1个;分区总线最大点数:55个,地址范围0~58(中间有几个地址号未使用)。
包含如下前端产品:紧急启停按钮:最多9个,地址0~8号;放气指示灯:最多5个,地址10~14号;声光警报器:最多5个,地址15~19号;手自动转换开关:最多9个,地址20~28号;输入输出模块:最多9个,地址30~38号;烟感:最多9个,地址40~48号;温感:最多9个,地址50~58号。

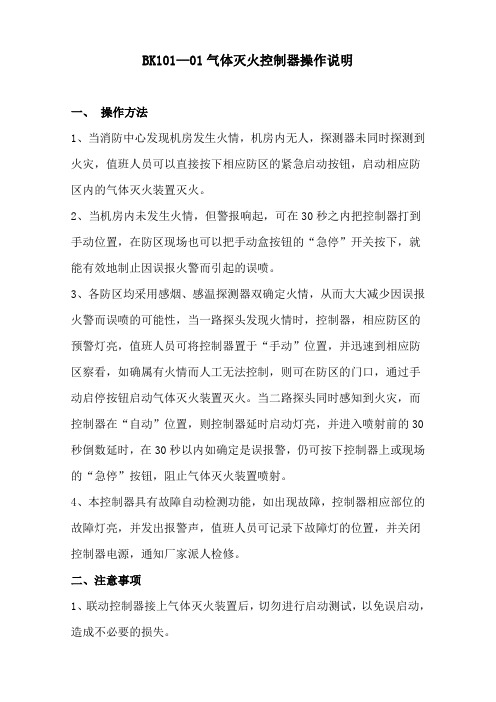

BK101—01气体灭火控制器操作说明
一、操作方法
1、当消防中心发现机房发生火情,机房内无人,探测器未同时探测到火灾,值班人员可以直接按下相应防区的紧急启动按钮,启动相应防区内的气体灭火装置灭火。
2、当机房内未发生火情,但警报响起,可在30秒之内把控制器打到手动位置,在防区现场也可以把手动盒按钮的“急停”开关按下,就能有效地制止因误报火警而引起的误喷。
3、各防区均采用感烟、感温探测器双确定火情,从而大大减少因误报火警而误喷的可能性,当一路探头发现火情时,控制器,相应防区的预警灯亮,值班人员可将控制器置于“手动”位置,并迅速到相应防区察看,如确属有火情而人工无法控制,则可在防区的门口,通过手动启停按钮启动气体灭火装置灭火。
当二路探头同时感知到火灾,而控制器在“自动”位置,则控制器延时启动灯亮,并进入喷射前的30秒倒数延时,在30秒以内如确定是误报警,仍可按下控制器上或现场的“急停”按钮,阻止气体灭火装置喷射。
4、本控制器具有故障自动检测功能,如出现故障,控制器相应部位的故障灯亮,并发出报警声,值班人员可记录下故障灯的位置,并关闭控制器电源,通知厂家派人检修。
二、注意事项
1、联动控制器接上气体灭火装置后,切勿进行启动测试,以免误启动,造成不必要的损失。
2、严禁非维护人员操作或拨弄控制器的开关部件,以免误启动和损坏设备。
3、定时自检,检测控制器的各项功能是否正常。
4、气体灭火控制器BK101-01A控制器处于延时启动时(真火情),工作人员要及时关闭门窗,同时进行人员疏散。
5、如人为发现火情,而防区内火情小且可控制,可使用防区及周围灭火器进行灭火。

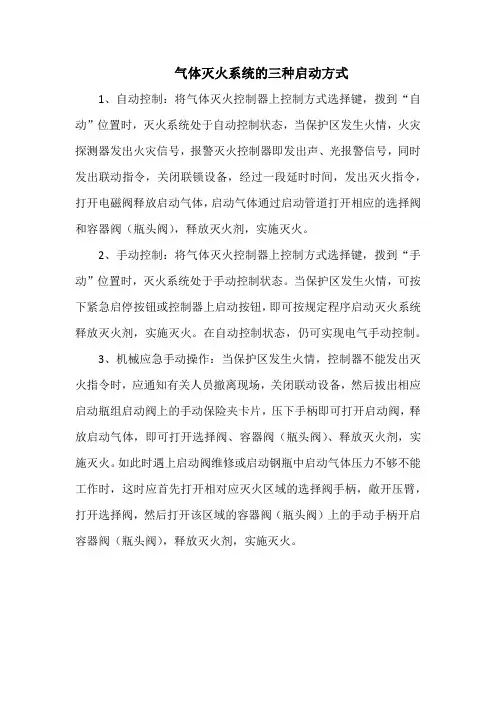

气体灭火系统的三种启动方式
1、自动控制:将气体灭火控制器上控制方式选择键,拨到“自动”位置时,灭火系统处于自动控制状态,当保护区发生火情,火灾探测器发出火灾信号,报警灭火控制器即发出声、光报警信号,同时发出联动指令,关闭联锁设备,经过一段延时时间,发出灭火指令,打开电磁阀释放启动气体,启动气体通过启动管道打开相应的选择阀和容器阀(瓶头阀),释放灭火剂,实施灭火。
2、手动控制:将气体灭火控制器上控制方式选择键,拨到“手动”位置时,灭火系统处于手动控制状态。
当保护区发生火情,可按下紧急启停按钮或控制器上启动按钮,即可按规定程序启动灭火系统释放灭火剂,实施灭火。
在自动控制状态,仍可实现电气手动控制。
3、机械应急手动操作:当保护区发生火情,控制器不能发出灭火指令时,应通知有关人员撤离现场,关闭联动设备,然后拔出相应启动瓶组启动阀上的手动保险夹卡片,压下手柄即可打开启动阀,释放启动气体,即可打开选择阀、容器阀(瓶头阀)、释放灭火剂,实施灭火。
如此时遇上启动阀维修或启动钢瓶中启动气体压力不够不能工作时,这时应首先打开相对应灭火区域的选择阀手柄,敞开压臂,打开选择阀,然后打开该区域的容器阀(瓶头阀)上的手动手柄开启容器阀(瓶头阀),释放灭火剂,实施灭火。
XC720型火灾报警控制器、气体灭火控制器使用说明书A6V10459529_zh--_e 西门子智能基础设施西门子西伯乐斯电子有限公司保留此手册最终解释权。
任何单位和个人未经授权不得发布或者传播此手册内容。
本手册适用于西门子XC720型火灾报警控制器、气体灭火控制器安装使用。
根据配置不同,文中提到的产品参数以及适用说明会有少许不同。
本手册中的常规条款也可在线或致电索取。
西门子西伯乐斯电子有限公司将尽力避免文中的印刷及图片错误,但并不对可能出现的疏忽承担责任。
文中提到的产品参数以及适用说明如有更新,恕不另行通知。
西门子西伯乐斯电子有限公司版权所有,Copyright © 2017XC720型火灾报警控制器、气体灭火控制器使用说明书目录第一章系统简介 (3)1.概述32.产品特点 (5)3.性能参数 (6)4.外形尺寸 (7)5.内部结构 (7)6.兼容设备目录 (8)第二章安装 (9)1.安装过程 (9)2.接线图 (11)2.1概述 (11)2.2接探测设备 (12)2.3主板输入输出接现场设备 (13)2.4扩展输入输出回路接火灾报警系统 (16)2.5系统擦除拨码开关 (18)第三章操作 (19)1.界面显示 (19)2.液晶窗口显示 (21)3.用户级别 (22)3.1登录 (23)3.2退出 (23)4.状态类型/事件类型 (23)5.火警事件处理 (27)6.灭火区首警/灭火区启动信号输入事件处理 (28)7.故障事件处理 (29)8.监管事件处理 (30)9.启动/反馈事件处理 (31)10.紧急启动/停止操作 (32)11.实时事件查询 (33)12.设备属性查询 (34)13.历史记录查询与打印 (35)14.如何进行屏蔽/开放 (36)15.如何进行启动/停止 (37)16.如何进行测试/测试恢复 (38)17.如何进行定位测试/定位恢复 (39)18.如何修改设备参数 (40)19.如何设置登录时间 (41)20.如何设置蜂鸣器音量 (42)21.如何设置紧急启停确认 (43)22.如何设置首警输出(手动) (44)23.接地检测设置 (45)24.延时时间设置 (46)25.如何进行系统检测 (46)26.如何设置时间 (47)27.电磁阀校准 (47)28.如何查看帮助信息 (48)XC720型火灾报警控制器、气体灭火控制器使用说明书29.打印机操作 (49)30.如何输入文本 (50)第四章维护 (51)1.日常检查 (51)2.应急故障处理 (51)3.可替代元件 (52)4.报废及回收 (52)4.1建议提示: (52)4.2警告: (52)附录设备可操作一览表 (53)XC720型火灾报警控制器、气体灭火控制器使用说明书第一章系统简介1.概述XC720火灾报警控制器、气体灭火控制器是专门针对在重点保护区灭火设备的控制以及现场区域监视和辅助报警单元的启动而设计的。
安装、使用产品前,请阅读安装使用说明书。
请妥善保管好本手册,以便日后能随时查阅。
GST-QKP01/P火灾报警控制器气体灭火控制器安装使用说明书(Ver1.01,2011.07)海湾安全技术有限公司目录1概述 (1)2功能 (1)3特点 (2)4技术指标 (2)5结构特征及配置说明 (3)5.1外观及面板说明 (3)5.1.1外观及面板 (3)5.1.2指示灯 (4)5.1.3按键 (4)5.1.4手自动转换开关 (5)5.1.5内部检修开关 (5)5.2内部结构说明 (5)5.3外接端子说明 (6)5.4布线要求 (7)5.5接线说明 (7)5.5.1与火灾报警控制器(联动型)的连接 (7)5.5.2与电磁阀的连接 (8)5.5.3典型系统接线图 (8)6安装与调试 (9)6.1开箱检查 (9)6.2内部配置及连接状况检查 (9)6.3开机检查 (9)6.4安装方法 (9)6.5外部设备检查 (9)6.5.1外接线状态检查 (9)6.5.2设备编码和检查 (10)6.6接线 (10)6.7调试 (10)6.7.1断开电磁阀连线 (11)6.7.2 GST-QKP01/P设置 (11)6.7.3 GST-QKP01/P总线设备注册和检查 (11)6.7.4向火灾报警控制器(联动型)注册 (11)6.7.5试验 (11)6.7.6调试完毕系统恢复 (12)7操作说明 (13)7.1一般管理人员的操作 (13)7.1.1开机、关机和自检 (13)7.1.2键盘操作说明 (13)7.1.3信息显示及记录 (14)7.1.4声光自检 (24)7.1.5时间设置 (24)7.1.6打印机操作 (24)7.1.7消音 (25)7.1.8复位 (26)7.1.9气体灭火的紧急启动和停动 (26)7.1.10警报器启动和停动 (27)7.1.11火灾报警控制器的显示和操作 (28)7.2系统管理员的操作 (29)7.2.1手自动工作状态设置 (29)7.2.2 GST-QKP01/P上的设置 (29)7.2.3火灾报警控制器(联动型)上的设置 (36)7.2.4设备注册 (41)7.3检修 (42)8故障、异常信息处理和定期检查 (43)9注意事项 (43)10产品附件 (43)附录一整机内部接线示意图 (44)附录二控制器的菜单操作目录说明 (45)1概述GST-QKP01/P火灾报警控制器、气体灭火控制器(简称为GST-QKP01/P)是海湾公司为适应工程设计的需要而开发的。

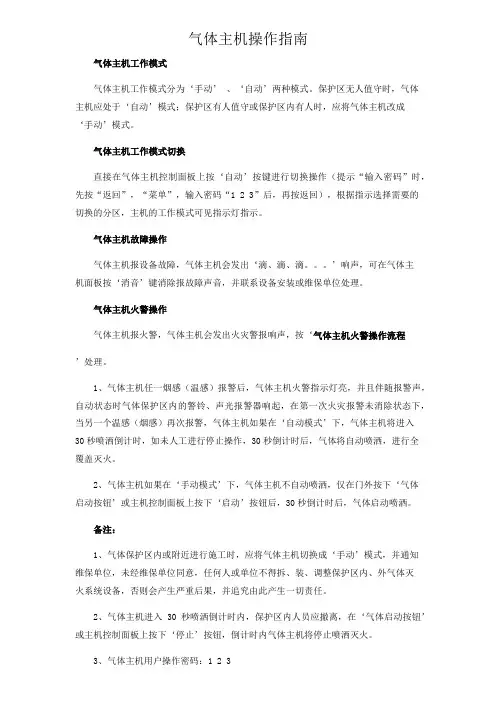

气体主机操作指南气体主机工作模式气体主机工作模式分为‘手动’、‘自动’两种模式。
保护区无人值守时,气体主机应处于‘自动’模式;保护区有人值守或保护区内有人时,应将气体主机改成‘手动’模式。
气体主机工作模式切换直接在气体主机控制面板上按‘自动’按键进行切换操作(提示“输入密码”时,先按“返回”,“菜单”,输入密码“1 2 3”后,再按返回),根据指示选择需要的切换的分区,主机的工作模式可见指示灯指示。
气体主机故障操作气体主机报设备故障,气体主机会发出‘滴、滴、滴。
’响声,可在气体主机面板按‘消音’键消除报故障声音,并联系设备安装或维保单位处理。
气体主机火警操作气体主机报火警,气体主机会发出火灾警报响声,按‘气体主机火警操作流程’处理。
1、气体主机任一烟感(温感)报警后,气体主机火警指示灯亮,并且伴随报警声,自动状态时气体保护区内的警铃、声光报警器响起,在第一次火灾报警未消除状态下,当另一个温感(烟感)再次报警,气体主机如果在‘自动模式’下,气体主机将进入30秒喷洒倒计时,如未人工进行停止操作,30秒倒计时后,气体将自动喷洒,进行全覆盖灭火。
2、气体主机如果在‘手动模式’下,气体主机不自动喷洒,仅在门外按下‘气体启动按钮’或主机控制面板上按下‘启动’按钮后,30秒倒计时后,气体启动喷洒。
备注:1、气体保护区内或附近进行施工时,应将气体主机切换成‘手动’模式,并通知维保单位,未经维保单位同意,任何人或单位不得拆、装、调整保护区内、外气体灭火系统设备,否则会产生严重后果,并追究由此产生一切责任。
2、气体主机进入30秒喷洒倒计时内,保护区内人员应撤离,在‘气体启动按钮’或主机控制面板上按下‘停止’按钮,倒计时内气体主机将停止喷洒灭火。
3、气体主机用户操作密码:1 2 3。
