气体灭火系统工作原理及控制方式(标准版)

1、组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管 8、启动管路 9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m2；最大单区保护容积：3600m3；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m3；二级焊接钢瓶为≤950kg/m3；二级无缝钢瓶为≤1120kg/m3。

70L。

五、灭火系统工作原理1、自动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“自动”位置时，灭火系统处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光信号，同时发出联动指令，关闭连锁设备，经过一段延时时间，发出灭火指令，打开启动阀释放启动气体，启动气体通过启动管道打开相应的选择阀和容器阀（瓶头阀），释放灭火剂，实施灭火。

2、电气手动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“手动”位置时，灭火系统处于手动控制状态。

气体灭火系统工作原理及控制方式范本气体灭火系统是一种常见的灭火设备，使用特定的气体来抑制火灾。

它的工作原理和控制方式可以通过以下几个方面进行说明。

一、工作原理1. 灭火原理：气体灭火系统通过释放特定的灭火气体，改变火灾现场的氧气浓度、温度和化学反应方式，从而抑制火源的燃烧过程。

常见的灭火气体包括干粉、二氧化碳、惰性气体等。

2. 灭火机制：气体灭火可以通过三种方式起到灭火作用。

- 窒息作用：灭火气体释放后，会迅速蔓延至火源周围，将火源周围的氧气浓度稀释至燃烧极限以下，使火焰窒息，无法继续燃烧。

- 冷却作用：灭火气体释放后，会吸取火源周围的热量，将温度迅速降低至不足以维持燃烧反应的程度，从而达到灭火的效果。

- 抑制作用：一些灭火气体具有化学反应本身对燃烧过程有抑制作用，可以破坏火源的连锁反应，从而停止火势的扩大。

3. 灭火系统组成：气体灭火系统一般由灭火控制器、灭火器、气瓶、报警装置等组成。

- 灭火控制器：负责控制灭火系统的启动和停止，根据火灾报警信号或手动操作信号，判断火灾是否发生，以及是否需要启动灭火装置。

- 灭火器：包括灭火储存容器、灭火喷口等部件，负责储存和释放灭火气体。

- 气瓶：用于储存灭火气体的容器，根据不同的灭火气体种类和需要灭火面积，选择不同容量的气瓶。

- 报警装置：用于检测火灾发生，并及时向灭火控制器发送信号。

二、控制方式范本气体灭火系统的控制方式根据实际需求和系统特点的不同，可以分为自动控制和手动控制两种方式。

1. 自动控制方式：- 火灾自动控制：利用各类火灾检测设备（如烟雾探测器、温度探测器等）监测火灾发生，当检测到火源时，系统自动启动灭火器，释放灭火气体。

- 自动联动控制：将气体灭火系统与其他火灾报警系统相连，当其他火灾报警系统发生火警时，自动触发气体灭火系统。

2. 手动控制方式：- 手动启动：通过手动开关、按钮等操作控制器，手动启动灭火器，释放灭火气体。

- 手动报警：通过手动报警装置，向控制器发送火灾信号，触发灭火系统。

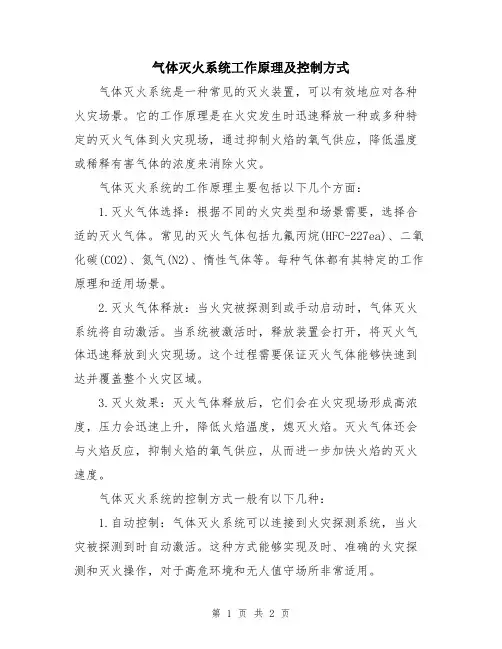

气体灭火系统工作原理及控制方式气体灭火系统是一种常见的灭火装置，可以有效地应对各种火灾场景。

它的工作原理是在火灾发生时迅速释放一种或多种特定的灭火气体到火灾现场，通过抑制火焰的氧气供应，降低温度或稀释有害气体的浓度来消除火灾。

气体灭火系统的工作原理主要包括以下几个方面：1.灭火气体选择：根据不同的火灾类型和场景需要，选择合适的灭火气体。

常见的灭火气体包括九氟丙烷(HFC-227ea)、二氧化碳(CO2)、氮气(N2)、惰性气体等。

每种气体都有其特定的工作原理和适用场景。

2.灭火气体释放：当火灾被探测到或手动启动时，气体灭火系统将自动激活。

当系统被激活时，释放装置会打开，将灭火气体迅速释放到火灾现场。

这个过程需要保证灭火气体能够快速到达并覆盖整个火灾区域。

3.灭火效果：灭火气体释放后，它们会在火灾现场形成高浓度，压力会迅速上升，降低火焰温度，熄灭火焰。

灭火气体还会与火焰反应，抑制火焰的氧气供应，从而进一步加快火焰的灭火速度。

气体灭火系统的控制方式一般有以下几种：1.自动控制：气体灭火系统可以连接到火灾探测系统，当火灾被探测到时自动激活。

这种方式能够实现及时、准确的火灾探测和灭火操作，对于高危环境和无人值守场所非常适用。

2.半自动控制：这种控制方式需要人工干预，当火灾发生时，人员手动启动灭火系统。

这种方式可以适用于一些特殊场所，如实验室、机房等需要人员主动监测的地方。

3.手动控制：在一些应急情况下，人员可以手动启动气体灭火系统，以控制火灾的蔓延。

手动控制的方式需要在发生火灾时及时采取相应的操作，因此需要人员具备一定的培训和操作技巧。

除了以上三种常见的控制方式外，还有一种特殊的控制方式——预警控制。

在一些特殊的场所，如服务器机房、仓库等，可以通过预警控制来保护贵重设备或物品。

这种控制方式是通过与火灾预警系统连接，当火灾预警系统检测到潜在的火灾隐患时，可以提前启动灭火系统，以减少火灾造成的损失。

总结起来，气体灭火系统通过选择合适的灭火气体，并在火灾发生时迅速释放到火灾现场，可以有效地抑制火焰的氧气供应、降低温度或稀释有害气体的浓度，进而达到灭火的效果。

气体灭火系统工作原理及控制方式气体灭火系统是一种使用气体作为灭火介质的灭火设备，适用于各种易燃易爆物质的火灾。

气体灭火系统的工作原理主要包括火灾探测、气体释放和火灾扑灭三个阶段。

1. 火灾探测阶段：在气体灭火系统中，通常通过火灾探测装置来实时监测火源，并发出警报信号。

常用的火灾探测装置包括烟感探测器、温度探测器和光束探测器等。

当火灾探测装置检测到火源时，会传输信号到控制中心，并触发系统的工作。

2. 气体释放阶段：在火灾探测装置触发后，系统会根据预先设定的参数和逻辑进行判断，判断火灾是否为真实火灾，并决定是否释放灭火气体。

如果火灾被确认为真实的，并且需要进行灭火，则系统会启动气体释放装置。

气体灭火系统常用的灭火气体有多种类型，包括惰性气体、化学气体和泡沫气体等。

常见的惰性气体有二氧化碳和氮气，其特点是密度大、不易燃烧，能有效扑灭火源。

在气体释放阶段，系统会将灭火气体通过管道输送到灭火区域。

灭火气体通常存储在高压容器中，通过喷嘴或喉管等装置释放到火源附近。

灭火气体释放过程需要考虑到气体的流速、浓度和分布等参数，以确保灭火效果的最大化。

3. 火灾扑灭阶段：当灭火气体释放到灭火区域后，气体会与火源中的氧气发生反应，降低火源周围的氧浓度，进而有效抑制火势的燃烧。

灭火气体可以抑制火焰的产生和传播，并通过吸收热量的方式降低火源的温度，从而达到灭火的目的。

气体灭火系统的控制方式主要通过控制中心实现。

控制中心通常由一台集成化的计算机设备组成，配备有监控系统、控制器和报警器等设备。

控制中心可以实时监测火灾探测装置的状态，并通过控制装置控制气体释放装置的运行。

在控制中心中，可以设置各种参数和逻辑，以实现自动控制和联动控制。

自动控制是指系统根据预设的逻辑和参数，自动完成火灾探测、气体释放和火灾扑灭等工作。

联动控制是指系统与其他设备进行联动，如与建筑物的排风系统、防火门和报警系统等实现联动控制，以最大程度地保护人员的安全和财产的安全。

气体灭火系统（一）原理气体灭火系统是和自动系统相连的。

当自动系统收到二级（同时收到感烟探测器和感温探测器就叫二级）的时候，就会发一个信号给气体灭火系统的控制盘。

气体盘收到信号后，就会发指令启动气体钢瓶顶部的启动电磁阀，电磁阀动作来开启钢瓶顶部的阀门，使钢瓶内的气体释放出来。

简单的说就是这样了。

其实一般的气体保护区都由几个钢瓶来保护（因为一个钢瓶里面的气体，往往不能达到将火扑灭的浓度），也就是说，当气体盘发指令来启动某一个钢瓶的时候，这个钢瓶里的气体喷放出来，把其他钢瓶的阀门顶开，来启动其他的钢瓶。

这样用来保护这个区域的所有钢瓶里的气体就都喷放出来了。

这样来实现灭火。

它的作用是通过向着火区域释放大量的卤代烷或“SDE”或二氧化碳灭火剂来抑制燃烧的化学反应或降低可燃区域空气中的含氧量和温度，使可燃物的燃烧终止或逐渐窒息。

该系统主要用于忌水的重要场所，如变电所、印刷车间，电子计算机房和重要文库等场合。

二氧化碳与“SDE”和卤代烷灭火系统作用基本相同。

但成本低廉，是卤代烷的三十分之一。

二氧化碳与水类灭火剂比较具有不沾污物品，无水渍损失和不导电等优点。

所以，在现代电器防火的固定灭火设施中，其应用比较广泛，目前该灭火系统的使用量仅次于水喷淋系统而高于卤代烷灭火系统气体自动灭火系统有一．卤代烷（七氟丙烷）二．二氧化碳：成本低廉，是卤代烷的三十分之一。

二氧化碳与水类灭火剂比较具有不沾污物品，无水渍损失和不导电等优点。

所以，在现代电器防火的固定灭火设施中，其应用比较广泛，目前该灭火系统的使用量仅次于水喷淋系统而高于卤代烷灭火系统三．IG-541：IG541是一种混合气体氮气、氩气和二氧化碳（灭火特点：1) 保护环境。

IG-541灭火系统采用的IG-541混合气体灭火剂是由大气层中的氮气（N2）、氩气（Ar）和二氧化碳（CO2）三种气体以52%、40%、8%的比例混合而成，故它的释放只是将这些天然的气体放回大气层，对臭氧耗损潜能值（ODP）为零、温室效应潜能值（GWP）为零，且此灭火剂在灭火时不会发生化学反应，不污染环境、无毒、无腐蚀、电绝缘性能好。

七氟丙烷气体灭火系统原理
七氟丙烷气体灭火系统是一种常用的高效灭火装置，其工作原理主要包括以下几个方面：
1. 压力释放：七氟丙烷气体以液态储存，并通过高压气体储存容器保持一定的压力。

当火灾发生时，系统会自动检测到火灾信号，并通过阀门控制气体释放。

释放时，气体由高压容器中喷射至火灾现场。

2. 灭火机理：七氟丙烷气体具有良好的灭火性能。

它通过抑制火灾过程中的三个要素，即燃料、氧气和可燃物质的反应，来达到灭火的目的。

七氟丙烷分子中的氟原子可以与燃烧反应中的自由基发生反应，从而中断火焰的链式反应，达到抑制火焰蔓延的效果。

3. 扑救范围控制：七氟丙烷气体灭火系统使用前需要根据被保护区域的大小和灭火要求，合理设置储存容器的容量。

这样可确保系统在施救过程中释放足够的灭火剂，从而有效控制火势，防止火灾扩散。

4. 安全保护：七氟丙烷气体灭火系统在设计上需要考虑火场的特殊性和安全性。

智能控制系统可以实时监测火情和环境参数，确保系统在恰当的时机进行灭火操作。

同时，系统还应具备报警功能，一旦系统出现故障或瓶内压力异常，及时提醒操作人员进行维修和检查。

总之，七氟丙烷气体灭火系统利用七氟丙烷气体的化学特性和
物理特性，在火灾发生时通过喷射适量的灭火剂，控制和扑灭火势，从而达到快速、高效、安全地灭火的目的。

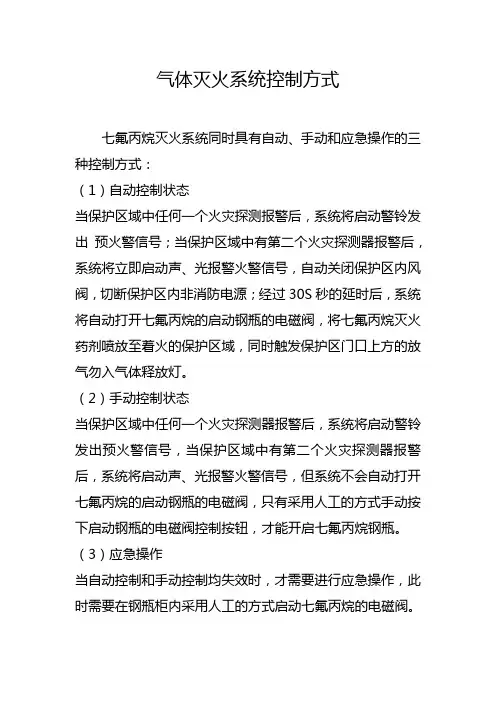

气体灭火系统控制方式七氟丙烷灭火系统同时具有自动、手动和应急操作的三种控制方式：（1）自动控制状态当保护区域中任何一个火灾探测报警后，系统将启动警铃发出预火警信号；当保护区域中有第二个火灾探测器报警后，系统将立即启动声、光报警火警信号，自动关闭保护区内风阀，切断保护区内非消防电源；经过30S秒的延时后，系统将自动打开七氟丙烷的启动钢瓶的电磁阀，将七氟丙烷灭火药剂喷放至着火的保护区域，同时触发保护区门口上方的放气勿入气体释放灯。

（2）手动控制状态当保护区域中任何一个火灾探测器报警后，系统将启动警铃发出预火警信号，当保护区域中有第二个火灾探测器报警后，系统将启动声、光报警火警信号，但系统不会自动打开七氟丙烷的启动钢瓶的电磁阀，只有采用人工的方式手动按下启动钢瓶的电磁阀控制按钮，才能开启七氟丙烷钢瓶。

（3）应急操作当自动控制和手动控制均失效时，才需要进行应急操作，此时需要在钢瓶柜内采用人工的方式启动七氟丙烷的电磁阀。

4.2 在通常的情况下，七氟丙烷灭火系统应置于自动控制状态下。

4.3七氟丙烷灭火系统设有紧急停止开关，在自动控制状态下，当系统处于30S延时阶段内，持久按下紧急停止开关，可暂时终止七氟丙烷的喷放。

4.4系统的预火警和火警信号均由报警控制器和气体控制盘判别，并送给七氟丙烷灭火控制装置；气体灭火控制器在接到相关报警信号后能自动向保护区域发布预警和火警信号，并通过气体灭火控制系统中的电磁阀自动启动七氟丙烷灭火系统。

4.5七氟丙烷灭火系统在发出预、火警信号在30S延时时，首先自动关闭保护区域内风阀，以保证保护区域的密闭性，切断非消防电源；在确认火灾完全扑灭时，方能再次打开大门和通风阀门、开启排风机，排除灭火时产生的少量有害气体。

4.6七氟丙烷灭火系统钢瓶的储存压力为4.2MPa,选用的管道规格和管配件均满足压力要求。

4.7七氟丙烷灭火系统的气体灭火控制器设在气体保护区的门外走道处；安装在各保护区域门外的的紧急启停按钮中心距地面1.5米。

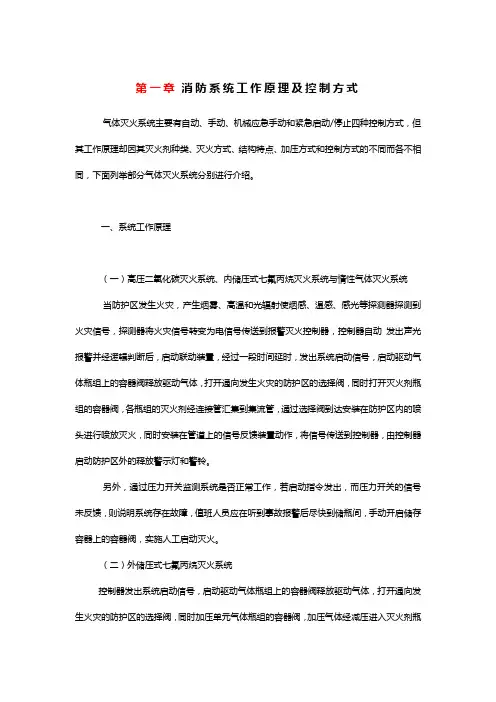

第一章消防系统工作原理及控制方式气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式，但其工作原理却因其灭火剂种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同，下面列举部分气体灭火系统分别进行介绍。

一、系统工作原理（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。

另外，通过压力开关监测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈，则说明系统存在故障，值班人员应在听到事故报警后尽快到储瓶间，手动开启储存容器上的容器阀，实施人工启动灭火。

（二）外储压式七氟丙烷灭火系统控制器发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火。

二、系统控制方式气体灭火系统具体控制过程见图3-6-4控制流程图所示。

（一）自动控制方式本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。

控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。

当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。

如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。

消防气体灭火系统原理
消防气体灭火系统是一种利用特定气体来抑制火灾的灭火装置。

其原理是通过释放灭火气体到火灾场所，从而达到抑制火灾扩散并扑灭火源的目的。

具体原理如下：
1. 群体抑制作用：灭火气体能够快速弥散到火灾场所，填充整个空间。

当气体集中达到一定浓度时，就能形成有效的灭火环境，使火源燃烧得不到足够的氧气而被抑制。

2. 降低温度：灭火气体释放后，能够吸收大量热量，从而使火源的温度急剧下降。

温度降低可使燃烧链断裂，起到扑灭火源的作用。

3. 抑制自由基反应：灭火气体中的成分能够抑制火焰的自由基反应，阻碍火焰的蔓延和扩散。

4. 压力震荡：某些灭火气体在释放时会产生剧烈的压力波，这种压力波具有冲击和抑制火焰的效果。

5. 灭火气体无害性：常用的灭火气体如惰性气体(例如氮气、
二氧化碳)、惰性气体混合物和卤代烷烃，不会对人体和物体
造成损害。

总的来说，消防气体灭火系统通过以上原理，在火灾发生时迅速释放特定气体，以压制火源、抑制火势进一步发展，进而实现有效的灭火目的。

气体灭火系统工作原理及控制方式
气体灭火系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式，但其工作原理却因其灭火剂种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同，下面列举部分气体灭火系统分别进行介绍。

一、系统工作原理
（一）高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统与惰性气体灭火系统
平时，系统处于准工作状态。

当防护区发生火灾，产生烟雾、高温和光辐射使烟感、温感、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。

第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。

气体灭火系统工作原理及控制方式气体灭火系统是一种常见的灭火设备，适用于各种场所，特别是对于电气设备及其周围的灭火非常有效。

气体灭火系统通过释放一种或多种灭火气体，将火源周围的氧气浓度降低到火焰无法维持燃烧的浓度，从而达到灭火的目的。

下面将详细介绍气体灭火系统的工作原理和控制方式。

一、工作原理1. 压力容器：气体灭火系统的核心部分是压力容器，容器内装填着灭火剂。

常见的灭火剂有七氟丙烷、二氧化碳等。

压力容器内还装有压力开关、电磁阀等控制元件。

2. 侦测系统：气体灭火系统需要依靠侦测设备来感知火灾的发生。

常见的侦测设备有烟雾探测器、红外线探测器等。

这些设备能够及时发现火灾，并将信号传输给控制系统。

3. 控制系统：气体灭火系统的控制系统由控制面板和相关控制元件组成，控制面板上设置了一系列参数，如延迟时间、气体释放量等，以便进行灭火装置的选择和控制。

4. 灭火装置：灭火装置是气体灭火系统的重要组成部分，可以通过控制系统控制灭火剂的释放。

灭火装置有两种主要类型：直接喷洒式和总泵流式。

直接喷洒式是指将灭火剂喷洒到火灾源头附近，通过热量吸收和氧气稀释来消除火灾。

总泵流式是指将灭火剂通过管道系统输送到火灾场所的全面覆盖区域，以达到灭火效果。

5. 灭火效果：气体灭火剂释放后，通过稀释周围空气中的氧气，降低其浓度，使火焰无法维持燃烧。

在火焰被扑灭之后，灭火剂将逐渐稀释或排出，直至浓度恢复正常。

二、控制方式1. 手动控制：手动控制是气体灭火系统最基本的控制方式之一。

在手动控制模式下，人工触发开关或按下按钮，启动灭火装置释放灭火剂。

这种控制方式通常用于紧急情况下，如火灾发生时的紧急灭火操作。

2. 自动控制：自动控制是气体灭火系统最常用的控制方式之一。

侦测系统将检测到的火灾信号传输给控制系统，控制系统根据预设的参数和逻辑判断，自动启动灭火装置，释放灭火剂，并关闭相关设备以减少火灾的蔓延。

3. 联动控制：气体灭火系统可以与其他安全设备实现联动控制。

气体灭火系统的全面介绍及气体灭火系统工作原理一、气体灭火系统实例上海一家做木业的公司有两间档案库房做气体灭火系统工程，大的档案库房长11.4m，宽9m，小档案库房在大档案库房内，尺寸为长4.02m，宽度为3.47m，高度均为4m。

念海消防根据《气体灭火系统设计规范》GB50370中，档案库房设计浓度采用10%，设计用量采用如下公式：设计过程笔者在这就不多做赘述，一般是通过兆龙软件精确计算，最后计算出大小档案室的设计用量分别为45.36kg和287.01kg，小档案库房采用一个单瓶组GQQ70L/2.5柜式七氟丙烷灭火装置，大档案库房采用三个GQQ120L/2.5柜式七氟丙烷灭火装置。

根据现场情况及档案柜的放置情况，气体灭火系统产品放置在靠近墙体的部位，同时采用高喷头的七氟丙烷灭火装置，确保喷头前面无遮挡，保障气体灭火喷洒效果。

档案库房内还有一个注意要点是探测器的安装部位，由于档案密集架距梁顶距离太小，在进行感烟探头施工中需要注意探测器周围0.5m内不应有遮挡物，不然容易因不透风产生误报。

以上是根据一个气体灭火系统实例引出气体灭火系统，让大家先对气体灭火系统有个大概了解，接下来我们从规范中用到气体灭火系统的场所及常见的气体灭火系统产品来为大家全面讲解。

二、规范规定哪些场所需要用到气体灭火系统根据《建筑设计防火规范》GB50016的8.3条中的规定，下列场所应设置自动灭火系统，并宜采用气体灭火系统：条文说明：本条为强制性条文。

第8条其他特殊重要设备，主要指设置在重要部位和场所中，发生火灾后将严重影响生产和生活的关键设备。

如化工厂中的中央控制室和单台容量300MW机组及以上容量的发电厂的电子设备间、控制室、计算机房及继电器室等。

高层民用建筑内火灾危险性大，发生火灾后对生产、生活产生严重影响的配电室等，也属于特殊重要设备室。

除上述规范中的应用场所外，根据念海消防15年气体灭火消防经验，锂电池储能集装箱、喷涂生产线、涂布机、汽车发动机实验室、高低温环境仓、电池间、除尘器、水泥厂煤粉仓、危化品仓库、喷粉房、数控机床、锅炉房、烘箱这些场所也同样可以使用气体灭火系统。

紧急一、气体灭火系统功能及动作原理程序方框图火警人员发现感烟探测器感温探测器日期时间运行记录手动复位自检调整(黑匣子)控制紧急手动交流故障备电故障启动停止报警故障报警火灾自动报警气体灭火控制器单信号火灾报警(预警)主备电源自动切换探头故障总线故障手动手动/自动/禁止转换开关禁止不能启动灭火系统自动复合信号报警延时启动延时30秒火警时间显示门灯显示声光报警显示人员撤出、关闭防火门关闭开口及通风、空调设备自动启动启动装置动作当启动阀无压力时应采用机械应急手动操作当启动阀机械应急操作无作用时选择阀开启容器阀（瓶头阀）开启灭火剂喷射灭火应对选择阀机械应急手动操作当启动阀机械应急操作无作用时应对容器阀（瓶头阀）机械应急手动操作压力讯号器喷射显示1七七七七2七七七七321 火灾自七七七七6二、灭火系统结构示意图1、 组合多区分配系统34567891011191820212217七 七 七 七 4七 七 七 七 3七 七 七 七 七 七 七 七2 11213 14七 七 七七七七七七七七七 1516气体灭 火控制 21器1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器 16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、 单元独立系统3457 8 9 1011171618192015七七 七 七 七 七火灾自七七七七 七 2七 七 112 13 14动报警 气体灭 火控制 器211、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管8、启动管路9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。

一、气体灭火系统功能及动作原理程序方框图二、 灭火系统结构示意图1、组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器 12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴 21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管8、启动管路9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀 12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒 16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。

喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m系统有延时启动功能：延时30S；灭火剂喷射时间：≤10s；灭火系统工作环境温度：0℃~+50℃；系统启动方式：自动、电气手动、机械应急手动操作；系统启动电源：DC24V±3V、1.1A；灭火剂贮存瓶规格：70L、90L、120L、150L、180L。

一、气体灭火系统功能及动作原理程序方框图二、 灭火系统结构示意图1、 组合多区分配系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、高压软管6、瓶头阀7、启动管路8、安全阀9、气流单向阀 10、选择阀 11、压力讯号器12、启动阀 13、启动钢瓶 14、启动瓶框架 15、火灾自动报警气体灭火控制器16、控制线路 17、手动启动控制盒 18、放气灯 19、声光报警 20、喷嘴21、火灾探测器 22、灭火剂输送管道 23、低压安全泄漏阀2、 单元独立系统1、灭火剂贮瓶框架2、灭火剂贮瓶3、集流管4、液流单向阀5、瓶头阀6、安全阀7、高压软管 8、启动管路 9、压力讯号器 1 0、启动阀 11、低压安全泄漏阀12、启动钢瓶 13、火灾自动报警气体灭火控制器 14、控制线路 15、手动启动控制盒16、放气灯 17、声光报警器 18、灭火剂输送管道 19、喷嘴 20、火灾探测器三、ZM（4.2）和ZM（2.5）系统技术参数系统灭火方式：全淹没，最大单区保护面积：800m²；最大单区保护容积：3600m³；系统公称工作压力(20℃)：一级为2.5MPa、二级为4.2MPa；系统使用最大工作压力：一级为4.2MPa、二级为6.7MPa；系统使用最小工作压力：一级为2.0MPa、二级3.6MPa；灭火剂最大充装密度：一级为≤1120kg/m³；二级焊接钢瓶为≤950kg/m³；二级无缝钢瓶为≤1120kg/m³启动瓶充装压力(20℃)：6.0MPa；喷头设计工作压力：一级≥0.6MPa；二级≥0.7MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。

喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m系统有延时启动功能：延时30S；灭火剂喷射时间：≤10s；灭火系统工作环境温度：0℃~+50℃；系统启动方式：自动、电气手动、机械应急手动操作；系统启动电源：DC24V±3V、1.1A；灭火剂贮存瓶规格：70L、90L、120L、150L、180L。
