带气体灭火控制器操作流程

功能菜单说明：操作键盘说明：键盘按键多数具有复用功能，如【9 消音】键，在不同的操作界面下具有【消音】键或数字【9】键的功能；在监控界面下（待机界面、事件查看界面下），所有按键的下排功能起作用，如【9 消音】键，具有【消音】，键功能【2 ↑】键，具有数字【↑】键（上翻）功能；在非监控界面下，所有按键的上排功能起作用，如【9 消音】键，具有数字【9】键功能。

1.1.1进入主菜单在监控状态下，按【功能】键，按提示输入密码后【4】【5】【8】【7】，便可进入菜单界面对系统进行操作。

1.1.2消音当系统中有启动喷放、火警、联动、故障时，控制器会发出相应的报警声，消音功能可对该报警声进行消音；当有新的火警或故障时，控制器将恢复发火警或故障声。

监控状态下按【消音】键，或选中“操作”--“消音”菜单项即可消音。

说明：控制器在火警状态消音后，产生新的故障或联动信息时均会发出相应的声响。

1.1.3自检自检用于日常维护中检查各显示器件与声响是否正常。

监控状态下按【自检】键，或选中“功能”-进入主菜单后，选择“自检”菜单项，按提示输入系统操作密码，系统进行自检操作，液晶屏全亮/全灭，LED灯全部点亮，然后系统回到监控状态。

1.1.4复位监控状态下按【复位】键，或选中或选中“功能”-进入主菜单后，选择“复位”菜单项，按提示输入系统操作密码，系统会提示是否复位，按【1】键确认进行复位，按【2】键退出。

当系统进入喷放阶段，可以通过按下【复位】键，停止正在喷放的状态，同时清除系统的状态。

在监视状态下，按下【复位】键或进入第一级菜单选择【复位】，便可对系统进行复位，可以复位掉火警信息可以使各类报火警的设备(探测器、手报、输入模块等）、已经动作的输出模块和火警继电器恢复到正常工作状态。

注意：系统有些状态是不可以复位掉，比如【启动】按钮按下，复位后仍然存在的状态和信息均会在 20 S内重新建立1.1.5手自动转换选中【手自动】或选中“功能”--“手自动转换”菜单项，按提示输入系统操作密码，进入系统手自动状态设置界面。

气体灭火系统启动流程1.告警信号检测：气体灭火系统通常与火灾探测系统相连接，当探测到火灾信号时，系统将自动启动。

传统的火灾探测器包括烟感探测器、温感探测器等，现代系统还可以使用气体探测器、视频监控等技术。

2.启动信号传递：当火灾信号被探测到时，系统会向主控制器发送启动信号。

主控制器通常位于消防监控室或者系统控制柜内，可以根据需要自动启动或人工干预。

3.操作确认：在启动灭火系统之前，需要确保信号是有效的。

火灾探测器可能会出现误报情况，因此需要进行确认。

一般来说，需要经过两次不同位置的探测器同时发出火灾信号，才能确认火灾真实存在。

4.开启主阀门：一旦火灾信号被确认，主控制器将发送信号给灭火系统的主阀门，打开灭火系统的气体容器或者气瓶，使灭火剂进入灭火管网。

5.定向喷射：根据火灾的具体情况和灭火系统的设计，在启动过程中通常需要进行定向喷射。

这可以通过分区控制器和喷头控制器实现，确保灭火剂被准确喷射到火灾点附近。

6.灭火剂释放：启动灭火系统后，灭火剂将被释放到灭火管网中。

灭火剂根据其类型和属性，可以是干粉、气态灭火剂如混合气体、CO2等。

灭火剂释放量和时间根据灭火系统的设计和火灾的严重程度来确定。

7.灭火剂充实：一旦灭火剂释放，系统需要进行灭火剂的充实，以保持灭火效果。

灭火剂通过管网送入灭火区域，将火灾点周围的氧气稀释或隔离，阻止燃烧的继续发生。

8.确认灭火效果：在灭火剂释放后，需要对灭火效果进行确认。

这可以通过火灾监控摄像机、热像仪等技术来实现。

如果火势得到有效控制或者熄灭，则可以进入局部灭火后的处理和恢复工作。

9.停止灭火系统：当火灾得到控制或熄灭后，需要将灭火系统停止，并进行现场检查和复位。

同时需要对火灾原因进行调查，以避免类似的事故再次发生。

以上是气体灭火系统的启动流程。

在实际应用中，应根据具体的场所、设备和火灾风险，进行系统设计和施工，并提供必要的培训和操作指南，以确保系统的正确运行和有效灭火效果。

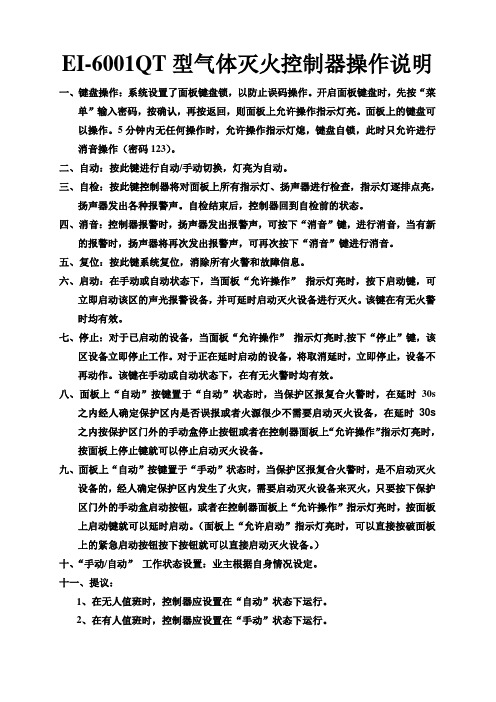

EI-6001QT型气体灭火控制器操作说明一、键盘操作：系统设置了面板键盘锁，以防止误码操作。

开启面板键盘时，先按“菜单”输入密码，按确认，再按返回，则面板上允许操作指示灯亮。

面板上的键盘可以操作。

5分钟内无任何操作时，允许操作指示灯熄，键盘自锁，此时只允许进行消音操作（密码123）。

二、自动：按此键进行自动/手动切换，灯亮为自动。

三、自检：按此键控制器将对面板上所有指示灯、扬声器进行检查，指示灯逐排点亮，扬声器发出各种报警声。

自检结束后，控制器回到自检前的状态。

四、消音：控制器报警时，扬声器发出报警声，可按下“消音”键，进行消音，当有新的报警时，扬声器将再次发出报警声，可再次按下“消音”键进行消音。

五、复位：按此键系统复位，消除所有火警和故障信息。

六、启动：在手动或自动状态下，当面板“允许操作”指示灯亮时，按下启动键，可立即启动该区的声光报警设备，并可延时启动灭火设备进行灭火。

该键在有无火警时均有效。

七、停止：对于已启动的设备，当面板“允许操作”指示灯亮时,按下“停止”键，该区设备立即停止工作。

对于正在延时启动的设备，将取消延时，立即停止，设备不再动作。

该键在手动或自动状态下，在有无火警时均有效。

八、面板上“自动”按键置于“自动”状态时，当保护区报复合火警时，在延时30s之内经人确定保护区内是否误报或者火源很少不需要启动灭火设备，在延时30s 之内按保护区门外的手动盒停止按钮或者在控制器面板上“允许操作”指示灯亮时，按面板上停止键就可以停止启动灭火设备。

九、面板上“自动”按键置于“手动”状态时，当保护区报复合火警时，是不启动灭火设备的，经人确定保护区内发生了火灾，需要启动灭火设备来灭火，只要按下保护区门外的手动盒启动按钮，或者在控制器面板上“允许操作”指示灯亮时，按面板上启动键就可以延时启动。

（面板上“允许启动”指示灯亮时，可以直接按破面板上的紧急启动按钮按下按钮就可以直接启动灭火设备。

）十、“手动/自动”工作状态设置：业主根据自身情况设定。

气体灭火操作流程
气体灭火是一种常见的灭火方式，适用于各种场所和设备的火灾。

气体灭火操作流程主要包括火灾报警、启动气体灭火系统、排除人员、开启气体喷射装置、灭火、停止喷射、通风排气等步骤。

首先，在发生火灾时，应立即触发火灾报警系统，通知相关人员并启动气体灭火系统。

在启动气体灭火系统之前，应先确认火灾的位置和范围，以确定需要释放的灭火剂量和时间。

接下来，需要确保火灾现场的人员已经全部疏散到安全地带，避免造成人员伤亡。

然后，操作人员可以通过控制面板或手动开关开启气体喷射装置，释放灭火气体。

灭火气体通常是一种无色、无味、无毒的气体，如二氧化碳、惰性气体等。

这些气体可以迅速填充整个灭火区域，将火灾扑灭。

在灭火过程中，操作人员应保持冷静，避免受到火灾的影响。

一旦火势得到控制，操作人员可以停止气体喷射，但需要继续监控火势，确保火灾已经完全扑灭。

此时，需要进行通风排气，将残留的灭火气体排出，以确保现场安全。

总的来说，气体灭火操作流程包括火灾报警、启动系统、排除人员、开启喷射装置、灭火、停止喷射、通风排气等步骤。

在实际操作中，操作人员需要严格按照操作流程进行，确保灭火效果和人
员安全。

希望以上内容对您有所帮助。

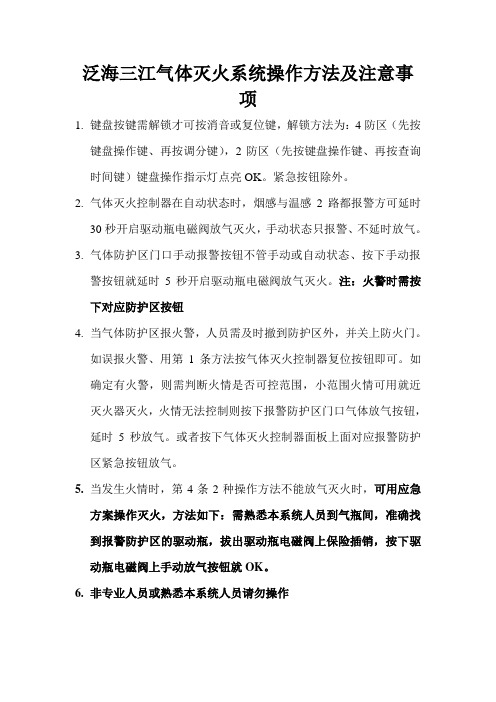

泛海三江气体灭火系统操作方法及注意事
项
1.键盘按键需解锁才可按消音或复位键，解锁方法为：4防区（先按
键盘操作键、再按调分键），2防区（先按键盘操作键、再按查询时间键）键盘操作指示灯点亮OK。

紧急按钮除外。

2.气体灭火控制器在自动状态时，烟感与温感2路都报警方可延时
30秒开启驱动瓶电磁阀放气灭火，手动状态只报警、不延时放气。

3.气体防护区门口手动报警按钮不管手动或自动状态、按下手动报
警按钮就延时5秒开启驱动瓶电磁阀放气灭火。

注：火警时需按下对应防护区按钮
4.当气体防护区报火警，人员需及时撤到防护区外，并关上防火门。

如误报火警、用第1条方法按气体灭火控制器复位按钮即可。

如确定有火警，则需判断火情是否可控范围，小范围火情可用就近灭火器灭火，火情无法控制则按下报警防护区门口气体放气按钮，延时5秒放气。

或者按下气体灭火控制器面板上面对应报警防护区紧急按钮放气。

5.当发生火情时，第4条2种操作方法不能放气灭火时，可用应急
方案操作灭火，方法如下：需熟悉本系统人员到气瓶间，准确找到报警防护区的驱动瓶，拔出驱动瓶电磁阀上保险插销，按下驱动瓶电磁阀上手动放气按钮就OK。

6.非专业人员或熟悉本系统人员请勿操作。

气体灭火主机操作流程图
重点提示：①当有火警信息时，按下“消音”键后应马上派人现场确认，对于故障动作信息，也应尽快联系维保单位现场检查维修（王文海、赵崇德）；
②在外部设备隔离期间，控制器将不再对其进行监视与控制。

例如：探测器
被隔离后，该探测器交不会发送报警信号，某被控设备模块被隔离后，控
制主机不远程控制该设备；
③隔离若外部设备（如010121号探测器）发生故障因特殊原因不能及时排除
时，应按下“隔离”键，输入用户编码（010121），按“Tab”键输入设备
类型（03）附录《设备类型》按“确认”键，将故障设备暂时从系统隔离。

气体灭火系统操作说明
一、LD128EN(M)—AI主机
1.消音（当主机发生故障或产生报警，主机内置喇叭发出鸣响时）
按主机上消音键可以消除主机自带喇叭声音。

2.主机复位（当系统出现误报或联动程序结束，主机需要恢复正常时）
1）、火灾报警控制器复位：按主机上复位键，在连续按4下＂↓＂。

2）、气体灭火控制器复位：连续按4下气体灭火控制器上的＂复用＂键，气体灭火控制器上显示＂ON＂，在按气体灭火控制器上的＂复位＂键。

3.自动/手动转换
连续按4下气体灭火控制器上的＂复用＂键，气体灭火控制器上显示＂ON＂，按气体灭火控制器上的自动允许键。

4.主机带启动停止按钮/现场紧急启停按钮操作
当现场产生火灾，自动联动程序未启动时，直接按启动键(红色按钮)，主机气体灭火控制器启动，声光报警器启动发出声光报警信号，电磁阀延时30秒启动；如发生误操作，30秒内按停止键(黄色按钮)，可终止电磁阀启动。

二、气体灭火系统启动方式
1、自动启动：由感烟探测器及感温探测器发出两路信号，联动启动气体灭火装置。

2、手动启动：启动气体灭火控制器或紧急启停按钮的启动键，主机气体灭火控制器启动，声光报警器启动发出声光报警信号，电磁阀延时30秒启动。

3、机械应急启动：拔下钢瓶电磁阀上方保险插销，用力按下，当内置撞针刺破高压薄膜片，可直接喷放气体。

火灾报警控制器单区气体灭火控制器安装使用说明书1. 引言本文档为火灾报警控制器单区气体灭火控制器的安装和使用说明书。

详细介绍了该控制器的安装步骤和使用方法，帮助用户正确使用该设备以提供火灾安全保护。

2. 系统要求在进行安装和使用之前，请确保系统满足以下要求：•确保设备处于干燥、通风和无尘的环境中；•提供稳定的电源供应；•防止设备遭受冲击和震动；•请按照设备说明书选择正确的气体灭火剂。

3. 安装步骤步骤1: 准备工作•确保已获得正确的设备和所需附件；•查阅设备的安装手册，了解设备的工作原理和安装要求；•确定设备的安装位置，并清理好安装区域。

步骤2: 安装控制器1.将控制器放置在预定的位置上，确保设备稳固且安全固定。

2.将控制器与电源源线连接，确保连接正确无误。

3.验证连接的稳固性，并检查电线是否被压扁或扭曲。

步骤3: 配置传感器1.根据需要，将传感器安装在需要监测的区域内。

2.将传感器与控制器连接，确保连接稳固可靠。

3.验证传感器的安装位置是否正确，并检查连接的稳固性。

步骤4: 连接报警设备1.将报警设备（如声光报警器或警铃）连接到控制器的报警输出接口。

2.确保连接正确，且报警设备能正常工作。

4. 使用方法正常使用1.开机：接通电源，控制器将开始自检程序，并显示相关信息。

2.监测：控制器将持续监测传感器检测到的气体浓度。

当浓度超过设定值时，控制器将触发报警装置并进行相关操作。

3.报警：当控制器检测到火灾或危险气体时，报警装置将发出声音和光线提示，并根据设置的逻辑规则进行相应的处理。

设置参数1.通过控制器的操作面板，进入参数设置菜单。

2.根据实际需求，设置相关参数，如报警阈值、延迟时间等。

系统维护与保养1.定期检查和清洁设备，确保设备无尘、无杂质，并预防设备的异常故障。

2.定期检查气体灭火剂是否充足，并及时更换或补充。

3.当设备出现故障或异常时，请联系专业技术人员进行维修保养。

5. 安全注意事项•在安装和维护设备时，请务必断开电源，并采取相应的安全措施，确保自身安全；•请严格按照设备操作手册进行操作，避免误操作导致事故发生；•在使用过程中要保持设备的通风和散热，避免过热造成设备故障。

气体灭火控制器JBF5015使用说明书V1.5青鸟消防股份有限公司目录第一章概述 (2)第二章技术特性 (3)第三章外形及安装尺寸 (3)第四章结构特征及说明 (4)第五章开箱及检查 (7)第六章安装与调试 (7)6.1安装 (7)6.2调试 (7)6.2.1开机前检查 (7)6.2.2开机 (7)6.2.3进入调试模式 (7)6.2.4灭火区登记与查询 (8)6.2.5设置本机地址 (9)6.2.6设置组网控制器与查询 (9)6.2.7部件登记 (10)6.2.8设置联动编程 (11)6.2.9设置注释信息 (11)6.2.10设置时间 (12)6.2.11设置密码 (12)6.2.12进入正常模式 (13)第七章使用与操作 (13)7.1正常监视工作状态 (13)7.2启动灭火分区 (13)7.3手动启停设备 (14)7.4设置手动控制状态 (14)7.5设置自动控制状态 (15)7.6部件屏蔽与解除 (15)7.7设置接地故障检测状态 (15)7.8控制器自检 (16)7.9查询历史记录 (16)第八章故障分析与排除 (17)第九章保养维修 (17)第十章附录 (18)第一章概述JBF5015气体灭火控制器专用于气体自动灭火系统中，采用中文液晶显示，由主控单元、回路板、电源等单元构成，可以连接紧急启停按钮、手自动转换盒、气体释放警报器、声光警报器、输入/输出模块等设备，并且提供驱动电磁阀的接口，用于启动气体灭火设备，应用于计算机室、图书馆等需要进行气体灭火控制的场所。

产品特点：1.液晶显示屏，中、英文界面切换。

中文汉字地址注释，使显示内容一目了然，操作起来便捷、清楚、直观，实现了良好的人机对话。

2.极强的抗干扰能力。

控制器无论是硬件还是软件都有良好的抗干扰措施。

3.控制器具备在线和离线联动编程功能，同时支持U盘数据下载。

可以满足各种不同工程的联动设计要求。

4.具有很强的配套能力。

可以配接消防联动控制器等多种设备。

IG541气体灭火系统使用方法第一篇：IG541气体灭火系统使用方法IG541气体灭火系统使用方法IG541气体灭火系统有以下几种启动方式：1、自动启动方式把报警控制器打到自动档位，发生火灾时保护区内烟感温感同时报警、声光报警器报警，延时30s启动钢瓶的电磁阀然后打开选择阀和相对应区域的钢瓶。

2、手动启动方式把报警控制器打到手动档位，当发生火灾时报警控制器显示屏上显示火灾地点的编码地址并报警，消控中心值班人员立即用消防电话通知相应保护区值班人员加以确认，如果情况属实，应立即将保护区门口的紧急启停按钮按下，延时30s启动钢瓶的电磁阀然后打开选择阀和相对应区域的钢瓶。

（注：如果设备发生误报或人员误操作时，必须在30s之内按下急停按钮，可以有效的停止钢瓶启动。

）有人现场值班时，设备打到手动挡位，可以有效的防止雷击。

3、人工启动当电气部分发生故障或瘫痪时，可采用人工启动。

当保护区发生火灾时，值班人员应立即到储瓶间手动拉开该保护区启动瓶上的保险拉环，将电磁阀头按下即可。

（人员操作时，应注意安全。

）4、应急启动当启动装置失灵时，可采取以下步骤启动钢瓶：首先打开该保护区的选择阀——然后按顺序打开相应保护区的瓶组（瓶组上的操作方法：首先拉开瓶子上的保险环——按下即可）第二篇：气体灭火系统（12）.投标人必须按本技术规范的要求提供资料。

投标文件和图纸用中文编制。

（15）.技术标准要求中，凡带“*”号条款必须按招标文件所列序号一一应答，所排序号应与招标文件一致。

投标人必须按招标文件内容和顺序逐项做出实质性应答并提供相关证明文件。

本技术标书中标注“*”号的为本招标文件实质性条款中的一部分，对本技术标书中标注“*”号的条款的任何偏离将导致废标。

投标人不得通过修正或撤销不合要求的偏离或其他例外从而使其投标成为实质上响应的投标。

9.1.1.4 气体灭火系统9.1.1.4.1、保护部位: 数据机房楼地上各层机房模块与精密空调间、加电测试机房与精密空调间、设备暂存区与精密空调间、地下各层变电所（含夹层）与精密空调间、电池室（含夹层）与精密空调间、变配电间（含夹层）、电池间（含夹层）及柴油发电机房楼发电机并机室、测试变压器室、低压配电室以及运维中心的变配电室，以上区域采用IG541气体灭火系统。
