气体灭火控制器火灾报警控制器(联动型）JB-QB-JBF5014使用说明书北大青鸟环宇消防设备股份有限公司目录第一章系统概述............................................ 错误!未定义书签。
1. 产品特点 (3)2. 技术特性 (4)3. 外形尺寸 (4)4. 系统组成 (5)5. 兼容设备目录 (5)第二章安装 (6)1. 开箱检查... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... (6)2. 安装 (6)3. 接线说明 (7)第三章界面显示 (9)第四章报警显示 (12)1. 正常状态 (12)2. 火警状态 (12)3. 启动状态 (13)4. 反馈状态 (13)5. 故障状态 (14)6. 屏蔽状态 (14)第五章操作 (15)1. 回路部件登记/查询 (15)2. 设置手自动控制状态 (17)3. 设置灭火自动方式 (18)4. 设备手动启动/停止 (19)5. 设置运行模式 (20)6. 现场部件设置/查询 (21)7. 灭火区设置/查询 (22)8. 多线检测设置/查询 (23)9. 联动编程设置/查询 (24)10. 汉字注释信息设置/查询 (25)11. 组网设置/查询 (26)12. 部件屏蔽/解除 (27)13. 设置时间 (28)14. 控制器自检 (28)15. 开关打印机 (29)16. 打印历史记录 (29)17. 浏览回路状态信号 (30)18. 多线联动区启动/停止 (31)19. 气体灭火区启动/停止 (32)20. 打印机操作 (33)第六章故障分析与排除 (34)第七章保养维修 (34)第八章附录 (35)附录联动编程语句语法规则 (35)第一章系统概述JB-QB-JBF5014型气体灭火控制器/火灾报警控制器（联动型）是青鸟公司推出的新一代集气体灭火功能和火灾报警功能于一体的控制器，可配接青鸟公司所有现场产品，应用于中小型场所，计算机室、图书馆等需要进行气体灭火控制的场所。

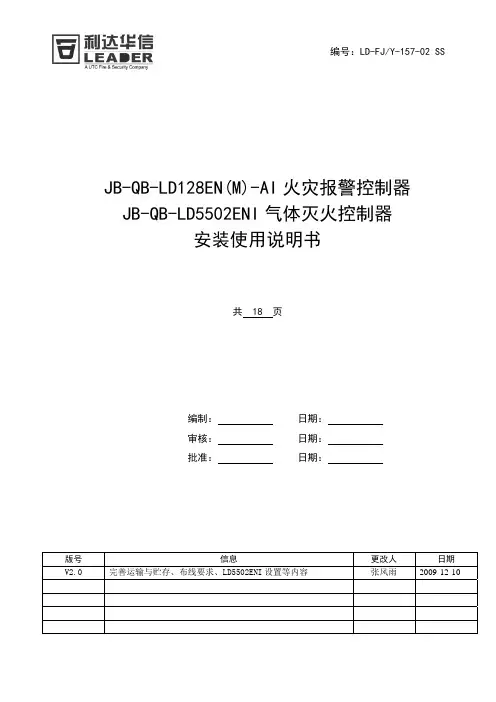

编号：LD-FJ/Y-157-02 SSJB-QB-LD128EN(M)-AI火灾报警控制器JB-QB-LD5502ENI气体灭火控制器安装使用说明书共 18 页编制： 日期：审核： 日期：批准： 日期：版号 信息 更改人 日期V2.0 完善运输与贮存、布线要求、LD5502ENI设置等内容 张风雨 2009-12-10JB-QB-LD128EN(M)-AI 火灾报警控制器JB-QB-LD5502ENI 气体灭火控制器安装使用说明书 目 录第一章 概述 (2)第二章 技术特性 (2)第三章 结构特性 (3)第四章 安装与调试 (8)第五章 系统设置 (9)第六章 使用与操作 (12)第七章 LD5502ENI气体灭火控制器 (15)第八章 故障分析与排除 (17)第九章 注意事项 (17)第十章 运输与贮存 (18)第十一章 售后服务 (18)声明：如本说明书版本已升级，则以最新版本为准，恕厂家不另行通知第一章 概述JB-QB-LD128EN(M)-AI火灾报警控制器/JB-QB-LD5502ENI气体灭火控制器（以下简称LD128EN(M)-AI、LD5502ENI）是智能化的二总线火灾自动报警设备，采用中文液晶显示， 集LD128EN(M)-AI报警控制器和LD5502ENI气体灭火控制器于一体，1个探测回路，最大地址点数为64点，配备了5路无源继电器输出。
主要针对中、小型消防工程项目设计。
满足GB16806-2006《消防联动控制系统》、GB4717-2005《火灾报警控制器》、GB/T19001-2008《质量管理体系 要求》和《消防产品3C认证实施规则》。
本设备环保和安全符合国家标准，安全可靠。
第二章 技术特性2.1 功能简介2.1.1液晶显示LD128EN(M)-AI采用液晶显示，并用发光二极管指示系统关键状态信息。
通过按键操作和液晶显示，可方便快捷地查询系统火灾信息和系统工作状态，可自由选择中英文菜单，只需按照菜单显示和提示进行操作，就能够快速地查询到所需要的信息。
目录第一章 概述 (1)第二章 产品特点 (1)第三章 结构特征与工作原理 (2)3.1 结构特征 (2)3.1.1 结构外形 (2)3.1.2 内部结构 (3)3.1.3 面板控制锁说明 (3)3.1.4 每路指示灯和按键说明 (3)3.2 工作原理 (5)第四章 技术特性 (5)第五章 安装与调试 (6)5.1 安装说明 (6)5.1.1 安装尺寸 (6)5.1.2 开箱检查 (6)5.2 外接端子说明 (7)5.2.1 外接设备端子连接说明 (7)5.2.2 现场布线要求 (8)5.2.3 外接设备连接注意事项 (9)5.3 设置说明 (9)5.3.1 地址设置 (10)5.3.2 控制器的相关设置 (10)5.3.2.1 地址类型设置 (10)5.3.2.2 延时设置 (10)5.3.2.3 逻辑设置 (12)5.3.3 故障检测设置 (12)5.4 调试 (14)5.4.1 气体灭火盘系统调试 (14)5.4.1.1查看地址 (14)5.4.1.2自检操作 (14)5.4.1.3复位操作 (14)5.4.2 逻辑启动功能调试 (14)5.4.3 手动启动功能调试 (15)5.4.4 现场紧急启动功能调试 (16)5.4.5 按键保护罩的安装 (16)第六章 使用及操作 (17)6.1 正常监测状态 (17)6.2 启动钢瓶（1谨慎操作） (19)6.2.1 自动启动（延时启动） (19)6.2.2 手动启动（无延时启动，谨慎操作！！！） (19)6.2.3 现场紧急启动（延时启动） (20)6.3 延时中取消启动 (20)6.3.1 停止键操作 (20)6.3.2 现场急停键操作 (21)6.4 复位 (21)6.5 自检 (22)第七章 故障分析与排除方法 (22)第八章 注意事项 (24)第九章 保养与维修 (25)第十章 运输及贮存 (25)第十一章 售后服务 (26)附录1：工程接线示例图 (26)附录2：按键保护罩安装更换方法 (27)第一章 概 述LD5501EN气体灭火控制盘（以下简称气体灭火盘）是依据GA61-2002标准，根据消防规范和消防验收规范研制的，配合我公司生产的LD128EN/LD128E系列火灾报警控制器使用，可根据采集的现场火警信息，智能控制气体灭火系统的执行机构，从而达到准确无误的控制灭火气体喷洒的目的。
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
GST-QKP01/P火灾报警控制器气体灭火控制器安装使用说明书(Ver1.01，2011.07)海湾安全技术有限公司目录1概述 (1)2功能 (1)3特点 (2)4技术指标 (2)5结构特征及配置说明 (3)5.1外观及面板说明 (3)5.1.1外观及面板 (3)5.1.2指示灯 (4)5.1.3按键 (4)5.1.4手自动转换开关 (5)5.1.5内部检修开关 (5)5.2内部结构说明 (5)5.3外接端子说明 (6)5.4布线要求 (7)5.5接线说明 (7)5.5.1与火灾报警控制器（联动型）的连接 (7)5.5.2与电磁阀的连接 (8)5.5.3典型系统接线图 (8)6安装与调试 (9)6.1开箱检查 (9)6.2内部配置及连接状况检查 (9)6.3开机检查 (9)6.4安装方法 (9)6.5外部设备检查 (9)6.5.1外接线状态检查 (9)6.5.2设备编码和检查 (10)6.6接线 (10)6.7调试 (10)6.7.1断开电磁阀连线 (11)6.7.2 GST-QKP01/P设置 (11)6.7.3 GST-QKP01/P总线设备注册和检查 (11)6.7.4向火灾报警控制器（联动型）注册 (11)6.7.5试验 (11)6.7.6调试完毕系统恢复 (12)7操作说明 (13)7.1一般管理人员的操作 (13)7.1.1开机、关机和自检 (13)7.1.2键盘操作说明 (13)7.1.3信息显示及记录 (14)7.1.4声光自检 (24)7.1.5时间设置 (24)7.1.6打印机操作 (24)7.1.7消音 (25)7.1.8复位 (26)7.1.9气体灭火的紧急启动和停动 (26)7.1.10警报器启动和停动 (27)7.1.11火灾报警控制器的显示和操作 (28)7.2系统管理员的操作 (29)7.2.1手自动工作状态设置 (29)7.2.2 GST-QKP01/P上的设置 (29)7.2.3火灾报警控制器（联动型）上的设置 (36)7.2.4设备注册 (41)7.3检修 (42)8故障、异常信息处理和定期检查 (43)9注意事项 (43)10产品附件 (43)附录一整机内部接线示意图 (44)附录二控制器的菜单操作目录说明 (45)1概述GST-QKP01/P火灾报警控制器、气体灭火控制器（简称为GST-QKP01/P）是海湾公司为适应工程设计的需要而开发的。
JB-TB-SX1105型火灾报警控制器单区气体灭火控制器安装使用阐明书公安部沈阳消防科学研究所沈阳消防电子设备厂二〇〇〇年五月一.概述JB-TB-SX1105型火灾报警控制器是我厂最新研制生产旳广泛合用于中小型火灾探测报警与气体灭火应用领域规定旳新产品，它重要由两部分构成：火灾报警部分和气体灭火控制部分。
火灾报警部分基本采用我厂SX1101型火灾报警控制器设计模式，采用N+1线制接线方式，容量为16回路，且每个回路可以并联4只N+1线制探测器。
因此，报警系统部分最多可以接64只探测器，基本满足单区灭火场合所需旳报警点数规定。
由于采用N+1线制火灾报警系统，通过特殊技术设计，充足考虑系统抗干扰性能规定，且探测器和控制器成本相对较低，使得整个灭火系统性能价格比很高。
气体灭火部分为单区灭火，可合用于系统可靠性规定高且火灾监视面积不太大旳场合使用。
整机采用CMOS化电路并配有硬件“看门狗”及工作电源监视电路，具有功耗低，可靠性高旳长处，特别是由单片微机及A/D转换器构成旳信号采集系统，在功能软件旳支持下，可对0~25V之间旳模拟变量进行解决。
因此，该控制器可与多种不同信号输出方式旳探测器配接而成多功能规定旳火灾探测报警系统。
此外，报警解决软件还具有复合报警鉴别和再次辨认解决旳能力，大大地提高了系统旳可靠性。
该系列火灾报警控制器旳突出特点是抗干扰能力强，特别合用于电信、电力、石油化工等工业领域，环境恶劣具有强烈干扰源旳场合使用，经近年持续现场运营考核证明其性能稳定可靠，应用效果明显。
二．系统构成JB-TB-SX1105型系统构成旳重要设备有：(1)JTY-LZ-SX1301A型离子感烟探测器(2)SX1211光电感烟火灾探测器；(3)SX1221差(定)温火灾探测器；(4)JTY-HS-SX1005型红外光束线型感烟火灾探测器；(5)JTW-LD-SX1001型缆式线型定温火灾探测器；(6)J-SA-SX1302型手动报警按钮；(7)JTG-HW-SX1009型双波段红外火焰探测器。
1 QCP001A气体灭火控制装置概述1.1功能概述北京东方浩泽科技有限责任公司是专业从事消防报警控制器的联网通信、气体灭火控制器和气溶胶灭火控制系统的的研发和生产企业。
QCP001A气体灭火控制装置是北京东方浩泽科技有限责任公司依照国家行业标准《GA61-2010固定灭火系统驱动、控制装置通用技术条件》、《GA499.1-2010热气溶胶灭火装置》和最新国家标准《GB16806-2006消防联动控制系统》中“气体灭火控制器”部分，并根据多年来设计制造报警控制器的应用经验，采用最新电子技术而设计生产的，主要应用于七氟丙烷、二氧化碳等有管网和无管网气体灭火控制系统以及热气溶胶灭火系统等场合。
它可以作为火灾自动报警系统中气体灭火联动控制的一部分，是实现自动联动和独立控制的气体灭火控制机构。
QCP001A气体灭火控制装置依据二个回路非编码火灾探测器或联动模块提供的逻辑关系信号，并具有自动/手动、紧急启动和紧急停止等多种工作方式。
为适用不同应用场合，控制器提供多路无源和有源输出信号，并能对有源输出信号进行输出断路和短路故障检测功能。
QCP001A气体灭火控制装置可以独立使用（手动方式），也可以配合任何其他火灾报警控制器厂家产品实现自动联动，组成火灾报警和灭火控制系统，用于各种工业或民用建筑的重要防火部门。
1.2控制器工作原理QCP001A气体灭火控制装置有三种工作方式：自动方式、手动方式、紧急启动方式。
QCP001A气体灭火控制装置为自动工作方式时，可接收二种输入信号：二种探测器火警信号或联动模块动作信号。
当信号为二个输入火警信号时，一般回路1报警输入为无编码式感烟探测器的火警信号；回路2报警输入为无编码式感温探测器的火警信号。
气体灭火控制装置接收到任一报警信号，都将点亮面板对应火警显示灯，启动声光警报器；同时有二个报警信号输入时，启动气体释放指示灯，控制器进入倒计时状态。
如果输入信号为联动模块动作信号时，点亮所有火警显示灯，启动声光警报器，启动气体释放指示灯，控制器进入倒计时状态。
智能火灾报警控制器使用说明书
欢迎使用智能火灾报警控制器！这份使用说明书将为您介绍如何正确安装和操作智能火灾报警控制器，以便最大程度地保障您的安全。
安装指南：
1. 选择安装位置：请选择一个离火源较远的地方进行安装，避免阳光直射和潮湿环境。
2. 固定安装：将火灾报警控制器固定在墙壁或天花板上，确保它牢固稳定。
3. 电源连接：将控制器与电源线连接，并确认电源线的接线正确无误。
4. 接通电源：接通电源后，控制器会进行自检和初始化，待LED指示灯亮起后，即可正常使用。
操作说明：
1. 报警测试：按下测试按钮，触发报警器进行测试，确保其工作正常。
2. 报警解除：当触发报警时，您可以通过按钮解除报警，但请确保火势已经得到控制。
3. 系统设置：控制器配有各种设置功能，可以根据需要进行调整，如报警音量、报警延迟等。
注意事项：
1. 定期检查：请定期检查火灾报警控制器的工作状态，确保其正常使用。
2. 维护保养：保持控制器表面清洁，避免灰尘或杂物进入，影
响其正常工作。
3. 注意安全：在触发火灾报警时，请立即采取安全措施并通知相关部门，切勿擅自处置火灾源。
希望通过这份使用说明书，您能够正确使用智能火灾报警控制器，确保自身和他人的安全。
如果您有任何疑问或问题，欢迎随时联系我们的客服人员，我们将竭诚为您服务。
祝您生活愉快！。
JB-QBL-QM200火灾报警控制器/气体灭火控制器目录第1章产品介绍 (1)1.1概述 (1)1.2技术指标 (1)1.3功能特性 (1)第2章安装与接线 (3)2.1机箱安装 (3)2.2内部结构 (4)2.3电源连接 (4)2.4回路安装 (5)2.5外围部件的安装 (5)2.6上电测试 (6)2.7接线图 (6)第3章跳线 (9)3.1主控板跳线 (9)3.1.1主控板跳线的出厂默认设置 (9)3.1.2电磁阀启动延时时间设置 (11)3.1.3面板紧急放气延时方式设置 (11)3.1.4外部手动放气按钮延时方式设置 (11)3.1.5面板紧急放气受键盘锁控制设置 (12)第4章端子 (12)4.1端子位置 (12)4.2输入端子的使用 (14)4.2.1主控板上的输入端子 (14)4.2.2输入端子接线方式 (14)4.2.3主控板上的输入端子说明 (15)4.3输出端子的使用 (17)4.3.1输出端子的接线方式 (17)4.3.2 主控板上的输出端子说明 (18)第5章面板显示说明 (20)5.1显示板说明 (20)第6章键盘操作说明 (23)6.1显示板上的按键 (23)第7章一般故障的排除方法 (25)阅读提示工程安装，请查阅第2章安装与接线；如遇到工程要求，需要更改接线方式，请查阅第3章跳线和第4章端子。
用户使用，请查阅第5章面板显示说明和第6章键盘操作说明。
警告：在系统安装、故障查找或维护操作时，必须确保所有电磁阀(电爆管)从它们所驱动的各种器件上拆下。
这样，可确保不会因误操作或错误接线而使灭火装置误动作，造成意外损失。
第1章产品介绍1.1 概述JB-QBL-QM200火灾报警控制器气体灭火控制器是由深圳市泛海三江电子有限公司开发和生产的。
它是具有气体灭火功能的火灾报警控制器，JB-QBL-QM200的功能及特性完全符合国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》的要求，它和现场手动/自动切换控制盒、紧急启动/停止切换控制盒、声光报警器、放气指示灯、失重显示盘、启动气瓶、灭火剂瓶组等组成完整的报警及气体灭火控制系统。
一、控制器简介JB-QB-NT8031火灾报警控制器/气体灭火控制器（简称为NT8031）是尼特公司为适应工程需要而开发的，具有火灾报警功能与气体灭火控制功能，可实现2个防火区的气体灭火控制；可配接火灾报警器件：点型光电感烟火灾探测器、点型感温火灾探测器、手动火灾报警按钮、输入输出模块、火灾声光警报器、紧急启停按钮、气体释放警报器等。
NT8031满足GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求。
二、技术指标1、工作电压：交流AC220V 50Hz，允许电压变化范围AC187V~AC242V；2、功耗：交流1A；3、备用电源：2个DC12V/7Ah电池；4、气体喷洒输出：DC24V/2A，脉冲方式/电平方式，可调；5、液晶屏规格：128*64点，单色蓝屏液晶；6、容量辅助电源24V：24V 0.7A；电磁阀用24V电源：24V 2A；可带2个区气体灭火设备，每个分区所带设备及数量如下：可以配接火灾报警器件与气体分区控制器件，总数不超100个；火灾报警器件：点型光电感烟火灾探测器、点型感温火灾探测器、手动火灾报警按钮等；气体分区控制器件：输入输出模块、火灾声光警报器、紧急启停按钮、气体释放警报器；电磁阀：1个，额定电压DC24V，最大电流3A；压力开关：1个，常开触点，动作时闭合。
7、使用环境工作温度：0℃~40℃相对湿度≤95%，不凝露8、外形尺寸：长×宽×高：365×173×547（单位：mm）9、重量：13kg三、主要功能1、采用总线的方式与现场的点型光电感烟火灾探测器、点型感温火灾探测器、手动火灾报警按钮、输入输出模块、火灾声光警报器、紧急启停按钮、气体释放警报器等设备连接，布线简单方便，配置灵活。
2、NT8031能控制气体灭火设备启动喷洒，其启动方式有以下几种：通过按下NT8031本身面板上的【急启】键来启动气体灭火；通过火灾报警探测器和手动按钮报警联动启动气体灭火；通过按下现场的紧急启／停按钮的紧急启动按钮来启动气体灭火；通过火灾报警控制器（联动型）发出联动启动控制命令给NT8031实现启动气体灭火。
火灾报警控制器单区气体灭火控制器安装使用说明书1. 引言本文档为火灾报警控制器单区气体灭火控制器的安装和使用说明书。
详细介绍了该控制器的安装步骤和使用方法，帮助用户正确使用该设备以提供火灾安全保护。
2. 系统要求在进行安装和使用之前，请确保系统满足以下要求：•确保设备处于干燥、通风和无尘的环境中；•提供稳定的电源供应；•防止设备遭受冲击和震动；•请按照设备说明书选择正确的气体灭火剂。
3. 安装步骤步骤1: 准备工作•确保已获得正确的设备和所需附件；•查阅设备的安装手册，了解设备的工作原理和安装要求；•确定设备的安装位置，并清理好安装区域。
步骤2: 安装控制器1.将控制器放置在预定的位置上，确保设备稳固且安全固定。
2.将控制器与电源源线连接，确保连接正确无误。
3.验证连接的稳固性，并检查电线是否被压扁或扭曲。
步骤3: 配置传感器1.根据需要，将传感器安装在需要监测的区域内。
2.将传感器与控制器连接，确保连接稳固可靠。
3.验证传感器的安装位置是否正确，并检查连接的稳固性。
步骤4: 连接报警设备1.将报警设备（如声光报警器或警铃）连接到控制器的报警输出接口。
2.确保连接正确，且报警设备能正常工作。
4. 使用方法正常使用1.开机：接通电源，控制器将开始自检程序，并显示相关信息。
2.监测：控制器将持续监测传感器检测到的气体浓度。
当浓度超过设定值时，控制器将触发报警装置并进行相关操作。
3.报警：当控制器检测到火灾或危险气体时，报警装置将发出声音和光线提示，并根据设置的逻辑规则进行相应的处理。
设置参数1.通过控制器的操作面板，进入参数设置菜单。
2.根据实际需求，设置相关参数，如报警阈值、延迟时间等。
系统维护与保养1.定期检查和清洁设备，确保设备无尘、无杂质，并预防设备的异常故障。
2.定期检查气体灭火剂是否充足，并及时更换或补充。
3.当设备出现故障或异常时，请联系专业技术人员进行维修保养。
5. 安全注意事项•在安装和维护设备时，请务必断开电源，并采取相应的安全措施，确保自身安全；•请严格按照设备操作手册进行操作，避免误操作导致事故发生；•在使用过程中要保持设备的通风和散热，避免过热造成设备故障。
区域火灾报警控制器使用说明书
本使用说明书适用于区域火灾报警控制器，旨在帮助用户正确操作和维护设备，确保其正常运行和可靠性。
一、使用前准备
1. 仔细阅读本使用说明书，了解设备的功能和操作步骤。
2. 确保设备已经正确安装并接通电源。
3. 确保设备周围无阻碍，有充足的通风和温度适宜的环境。
二、操作步骤
1. 开机操作：插入电源线并接通电源，然后按下电源开关，等待设备自检完成后即可正常使用。
2. 报警处理：当设备发出报警信号时，及时按下消音按钮并采取相应的灭火措施，确保人员安全和财产不受损害。
3. 故障处理：设备出现故障时，及时通知维修人员进行处理，不得擅自拆卸或修理设备。
4. 维护保养：定期对设备进行清洁和检查，确保设备的正常运行和可靠性。
三、注意事项
1. 严禁违反操作规程和擅自更改设备参数。
2. 严禁在未经许可的情况下拆卸或改变设备结构。
3. 定期进行设备演练和故障检测，确保设备的正常使用。
4. 严禁对设备进行任何形式的破坏性操作。
四、注意安全
1. 在使用过程中，必须保持清醒和警惕，切不可大意或粗心大
意。
2. 在设备维修和保养时，务必断开电源并采取相应的安全措施。
3. 对设备进行定期的安全检查，确保设备处于良好的使用状态。
4. 在使用过程中，如遇到异常情况，应立即停止使用并及时向相关人员报告。
以上是本区域火灾报警控制器使用说明书的相关内容，希望能帮助用户正确操作并保养设备，确保其正常运行和可靠性。
如有任何疑问或需要进一步帮助，请及时联系设备厂家或相关服务人员。
JB-3208火灾报警控制器使用说明书1．系统概述：1．1 系统简介：（1）．JB-3208智能型模拟量火灾报警控制器（联动型）是我厂最近开发的新产品，具有系统容量大，性能优化，美观大方，整机稳定性好等特点。
用指示灯显示屏的形式，来统一显示控制器的各种系统工作状态。
（2）．系统容量大，单机最大容量为18144点，可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。
若有一个规模庞大的建筑群体，可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器（联动型）联网起来管理。
最大容量可达540000点，保护面积可达1500万平方米。
每台单机最多可带160个多线模块和252台系统型火灾显示盘。
（3）．智能型模拟量探测器使用微功耗MCU处理器，能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器，进行数据分析。
控制器应用算法可对模拟量探测器的本底进行自动补偿，用软件方式对模拟量探测器的灵敏度进行调节，从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。
并可显示智能型模拟量探测器的运行数据和变化曲线，使用户更好地了解全系统的运行状态。
（4）．控制器采用480?234点阵式彩色液晶显示屏做文字图形显示，操作方便，直观清晰。
（5）．JB-3208型控制器新产品是用全新的硬件和软件，以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计，已于2009年6月取得了中国国家强制性产品认证证书（即“3C”认证书）。
本产品在国内具有技术领先的水平，适合在高级别场合使用。
（6）．本产品执行国家标准为GB4717-2005和GB16806-2006。
1．2 技术指标：（1）．供电方式：交流电源（主电）AC220V（?10% ? ?15%）50?1Hz。
直流电源（备电）DC24V 24Ah。
（2）．功率：监控功率 ? 80W ，最大功率 ? 400W （不包括联动电源）。
（3）．工作电源：由主机电源提供系统内所需直流工作电压 ?5V、?35V、?24V。
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
GST-QKP01/P火灾报警控制器气体灭火控制器安装使用说明书(Ver1.01，2011.07)海湾安全技术有限公司目录1概述 (1)2功能 (1)3特点 (2)4技术指标 (2)5结构特征及配置说明 (3)5.1外观及面板说明 (3)5.1.1外观及面板 (3)5.1.2指示灯 (4)5.1.3按键 (4)5.1.4手自动转换开关 (5)5.1.5内部检修开关 (5)5.2内部结构说明 (5)5.3外接端子说明 (6)5.4布线要求 (7)5.5接线说明 (7)5.5.1与火灾报警控制器（联动型）的连接 (7)5.5.2与电磁阀的连接 (8)5.5.3典型系统接线图 (8)6安装与调试 (9)6.1开箱检查 (9)6.2内部配置及连接状况检查 (9)6.3开机检查 (9)6.4安装方法 (9)6.5外部设备检查 (9)6.5.1外接线状态检查 (9)6.5.2设备编码和检查 (10)6.6接线 (10)6.7调试 (10)6.7.1断开电磁阀连线 (11)6.7.2 GST-QKP01/P设置 (11)6.7.3 GST-QKP01/P总线设备注册和检查 (11)6.7.4向火灾报警控制器（联动型）注册 (11)6.7.5试验 (11)6.7.6调试完毕系统恢复 (12)7操作说明 (13)7.1一般管理人员的操作 (13)7.1.1开机、关机和自检 (13)7.1.2键盘操作说明 (13)7.1.3信息显示及记录 (14)7.1.4声光自检 (24)7.1.5时间设置 (24)7.1.6打印机操作 (24)7.1.7消音 (25)7.1.8复位 (26)7.1.9气体灭火的紧急启动和停动 (26)7.1.10警报器启动和停动 (27)7.1.11火灾报警控制器的显示和操作 (28)7.2系统管理员的操作 (29)7.2.1手自动工作状态设置 (29)7.2.2 GST-QKP01/P上的设置 (29)7.2.3火灾报警控制器（联动型）上的设置 (36)7.2.4设备注册 (41)7.3检修 (42)8故障、异常信息处理和定期检查 (43)9注意事项 (43)10产品附件 (43)附录一整机内部接线示意图 (44)附录二控制器的菜单操作目录说明 (45)1概述GST-QKP01/P火灾报警控制器、气体灭火控制器（简称为GST-QKP01/P）是海湾公司为适应工程设计的需要而开发的。
气体灭火控制器火灾报警控制器(联动型）JB-QB-JBF5014使用说明书北大青鸟环宇消防设备股份有限公司目录第一章系统概述............................................ 错误!未定义书签。
1. 产品特点 (3)2. 技术特性 (4)3. 外形尺寸 (4)4. 系统组成 (5)5. 兼容设备目录 (5)第二章安装 (6)1. 开箱检查... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... (6)2. 安装 (6)3. 接线说明 (7)第三章界面显示 (9)第四章报警显示 (12)1. 正常状态 (12)2. 火警状态 (12)3. 启动状态 (13)4. 反馈状态 (13)5. 故障状态 (14)6. 屏蔽状态 (14)第五章操作 (15)1. 回路部件登记/查询 (15)2. 设置手自动控制状态 (17)3. 设置灭火自动方式 (18)4. 设备手动启动/停止 (19)5. 设置运行模式 (20)6. 现场部件设置/查询 (21)7. 灭火区设置/查询 (22)8. 多线检测设置/查询 (23)9. 联动编程设置/查询 (24)10. 汉字注释信息设置/查询 (25)11. 组网设置/查询 (26)12. 部件屏蔽/解除 (27)13. 设置时间 (28)14. 控制器自检 (28)15. 开关打印机 (29)16. 打印历史记录 (29)17. 浏览回路状态信号 (30)18. 多线联动区启动/停止 (31)19. 气体灭火区启动/停止 (32)20. 打印机操作 (33)第六章故障分析与排除 (34)第七章保养维修 (34)第八章附录 (35)附录联动编程语句语法规则 (35)第一章系统概述JB-QB-JBF5014型气体灭火控制器/火灾报警控制器（联动型）是青鸟公司推出的新一代集气体灭火功能和火灾报警功能于一体的控制器，可配接青鸟公司所有现场产品，应用于中小型场所，计算机室、图书馆等需要进行气体灭火控制的场所。
G S T Q K P控制器说明书 The latest revision on November 22, 2020安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
GST-QKP01火灾报警控制器气体灭火控制器安装使用说明书目录海湾安全技术有限公司一、概述GST-QKP01火灾报警控制器、气体灭火控制器（简称为控制器）是海湾公司为适应工程设计的需要而设计开发的。
本控制器为典型的气体灭火控制装置，可配接探测器、紧急启/停按钮、声光警报器、气体喷洒指示灯、手动自动转换开关以及输出模块等，具有火灾探测和气体灭火控制功能，可实现1个防火区的火灾报警和气体灭火控制。
本控制器满足GB 4715-2005 火灾报警控制器和GB 16806-2006中有关气体灭火控制器的要求，为室内使用设备。
二、功能1. 本控制器具有火灾报警探测功能可连接本公司编码型感温感烟和火焰等类型的探测器以及手动报警按钮，实现火灾探测和报警。
2. 能控制气体灭火设备的启动喷洒，其启动方式有以下几种：通过火灾报警探测器和手钮报警联动启动气体灭火；通过按下现场的紧急启/停按钮的紧急启动按钮来启动气体灭火；通过按下控制器本身面板上的【启动】按键来启动气体灭火。
3. 本控制器收到启动控制信号后能发出声光报警、启动现场的声光警报器、开始延时且指示延时时间、并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能。
4. 本控制器各区延时启动的延时时间在0～30秒连续可调；5. 本控制器具有停动功能：在延时期间，通过以下方式可紧急停止延时和后续动作：在延时期间，按下控制器面板上的【停动】按键，可实现紧急停动；在延时期间，按下该控制区域内的现场紧急停动按钮，可实现紧急停动；6. 本控制器具有手自动转换功能，可设置手动和自动工作方式。
在自动工作方式下，控制器可实现火灾报警联动启动气体灭火。
在手动工作方式下，控制器不能火灾报警联动启动，只能通过【启动】按键和现场紧急启动按钮才能启动气体灭火。
火灾自动报警系统控制器操作说明一、控制器组成1.主控板：作为控制器的核心部分，负责对各种设备进行控制和管理。
2.电源模块：负责为整个系统提供电源供应。
3.通讯模块：用于与其他设备进行数据传输和通讯。
4.人机界面：通常为触摸屏或按钮，用于用户与控制器进行交互。
二、控制器操作方法1.开机和关机操作控制器开机时，首先需要确认电源正常连接并打开。
随后，按下电源开关，待控制器主界面出现后，系统即为开机成功。
关机操作时，首先按下电源开关，然后在确认界面中选择关机选项，最后再按下确认按钮，系统即为关机成功。
2.设备管理3.报警处理当火灾报警系统中的设备发生故障或火灾报警时，控制器会自动接收到报警信息。
在报警处理界面中，可以查看报警的详细信息，并进行相应的处理操作。
根据具体的情况，可以选择是否启动声光警报器、通知消防队等。
4.历史记录查询控制器会记录火灾报警系统中发生的各种事件，包括设备故障、火灾报警、操作记录等。
在历史记录查询界面中，可以查看和导出这些历史记录。
通过选择相应的查询条件，可以筛选出符合要求的历史记录。
三、控制器操作注意事项1.了解系统各部件的功能和参数，正确配置控制器。
2.定期对系统进行巡检和维护，确保设备正常运行。
3.确保控制器接收到的设备状态和报警信息准确可靠。
4.确保控制器与其他设备的通讯连接畅通无阻。
5.建立健全的报警处理机制，确保及时、准确地响应报警。
6.定期备份和存储历史记录，以便后续查询和分析。
7.遵循相关法律法规和操作规程，确保系统的正常运行和安全性。
综上所述，火灾自动报警系统控制器是火灾报警系统的核心设备，操作方法主要包括开机关机、设备管理、报警处理和历史记录查询等功能。
在操作控制器时，需要注意系统的正常配置和运行，确保设备的准确性和可靠性。
J B-LG-YS4800系列火灾报警控制器(联动型)安装使用说明书营口赛福德电子技术有限公司目录第一章概述 (2)1.1主要功能及特点 (3)1.2 技术指标 (4)第二章控制器结构及配置 (4)2.1 控制器面板说明 (4)2.2 多线制联动控制盘面板说明 (6)2.3 内部接线说明 (6)2.4 外部接线说明 (7)第三章控制器安装与调试 (10)3.1 开箱检查 (10)3.2 安装条件及方式 (10)3.3 开机检查 (10)3.4 外部设备检查 (10)3.5 接线和设置 (11)3.6 调试 (11)第四章一般用户使用说明 (12)4.1 火警信息及处理 (12)4.2 故障信息及处理 (13)4.3 联动信息及处理 (13)4.4 信息的查询 (13)4.5 报警声响说明 (14)4.6 基本功能 (14)4.7 控制功能 (16)4.8 复位功能 (18)第五章调试用户使用说明 (19)5.1 调试功能 (19)5.2 测试功能 (26)第六章故障处理和维护 (27)6.1 一般性故障处理 (27)6.2 打印机维护 (27)6.3 液晶维护 (28)第七章注意事项 (28)附录1 名词解释 (28)附录2 设备类型表 (29)附录3 汉字–区位码对照简表 (30)附录3 汉字–区位码对照简表（续1） (31)附录3 汉字–区位码对照简表（续2） (32)附录4 汉字拼音–区位码对照表（一级字库） (33)附录5 调试表格 (34)第一章概述本控制器是我公司充分调研消防市场需要，吸收国内外消防系统的先进理念，依照国标GB4717-2005﹑GB 16806-2006的要求和精神，设计的新一代报警联动一体化控制器。
采用模块化设计思想，具有功能强、容量大、配置灵活的特点。
采用大屏幕液晶和微型打印机，可显示和打印系统所有报警、故障及操作的汉字信息。
具有灵活、简洁的现场编程功能，适应不同工程的要求。
JB-TB-SX1105型火灾报警控制器单区气体灭火控制器安装使用说明书公安部沈阳消防科学研究所沈阳消防电子设备厂二〇〇〇年五月一.概述JB-TB-SX1105型火灾报警控制器是我厂最新研制生产的广泛适用于中小型火灾探测报警与气体灭火应用领域要求的新产品，它主要由两部分组成：火灾报警部分和气体灭火控制部分。
火灾报警部分基本采用我厂SX1101型火灾报警控制器设计模式，采用N+1线制接线方式，容量为16回路，且每个回路可以并联4只N+1线制探测器。
因此，报警系统部分最多可以接64只探测器，基本满足单区灭火场合所需的报警点数要求。
由于采用N+1线制火灾报警系统，通过特殊技术设计，充分考虑系统抗干扰性能要求，且探测器和控制器成本相对较低，使得整个灭火系统性能价格比很高。
气体灭火部分为单区灭火，可适用于系统可靠性要求高且火灾监视面积不太大的场合使用。
整机采用CMOS化电路并配有硬件“看门狗”及工作电源监视电路，具有功耗低，可靠性高的优点，特别是由单片微机及A/D转换器构成的信号采集系统，在功能软件的支持下，可对0~25V之间的模拟变量进行处理。
因此，该控制器可与多种不同信号输出方式的探测器配接而成多功能要求的火灾探测报警系统。
此外，报警处理软件还具有复合报警判别和再次识别处理的能力，大大地提高了系统的可靠性。
该系列火灾报警控制器的突出特点是抗干扰能力强，特别适用于电信、电力、石油化工等工业领域，环境恶劣具有强烈干扰源的场所使用，经多年连续现场运行考核证明其性能稳定可靠，应用效果明显。
二．系统组成JB-TB-SX1105型系统组成的主要设备有：(1)JTY-LZ-SX1301A型离子感烟探测器(2)SX1211光电感烟火灾探测器；(3)SX1221差(定)温火灾探测器；(4)JTY-HS-SX1005型红外光束线型感烟火灾探测器；(5)JTW-LD-SX1001型缆式线型定温火灾探测器；(6)J-SA-SX1302型手动报警按钮；(7)JTG-HW-SX1009型双波段红外火焰探测器。
三．主要技术参数1.环境温度：0~+50℃2.环境湿度： 92%3.电源：主电源：AC187~242V，50 1%Hz备用电源：DC24V，6.5Ah4.最大功耗(主电)： 100W5.机箱外形尺寸：见图5 控制器外形尺寸图6.具有单区气体灭火功能7.可提供负载容量: 24V/2A(用于驱动声光报警, 气体喷洒等设备的电源)。
四．功能1.火灾报警：首先红色“预警”指示灯点亮，延迟数秒后，红色“火警”指示灯点亮，“首次”数码窗显示第一个报警的探测回路(地址)号“循环显示”数码窗依次显示所有的报火警的探测回路(地址)号，“总数”数码窗显示已报火警的探测器总的数目，同时发出火警音响，时间锁定，显示首次报警时间。
火灾报警优先于预警和故障报警。
2.故障报警方式：黄色“故障”指示灯点亮，“循环显示”数码窗依次显示所有的报故障的探测回路(地址)号，同时发出故障音响。
故障消除后自动复原。
3.RS485通讯接口：可用于构成集中 区域模式的大型系统。
4.设RS232通讯接口：可与微机通讯，实现CRT显示和高级功能。
5.可外接模拟显示盘、CRT图形显示系统和LED重复报警显示屏。
6.设键加锁功能，防止工作人员的误操作。
7.输出接点：24V、1A。
报火警时动作，可外接联动控制设备。
8.显示地址可编程：报警地址可根据用户需要直接对应房间号或其它特殊编号。
9.事件记录功能：可对系统内最新的火灾报警、故障报警等50个事件予以保存，方便日后查询。
五．操作说明(一)、火灾报警部分：1.复位键：按下此键，系统进入复位操作。
清除所有报警，释放时钟(如果时钟被火警锁定)，探测器掉电3~5秒，释放所有其它功能键的操作，而后系统进入正常监控状态。
2.消音键：当控制器处于火灾报警、故障报警或检查状态时，按下此键可消除报警音响。
在消音状态下，如有新的报警，则重新发出音响。
3.检查地址登记表：按下数字1键，数字1出现在“总数”窗后，再按下F键，系统进入检查功能，发出声光报警信号，同时在“循环显示”窗依次显示出接入系统的探测器的地址。
按复位键退出此状态。
4.地址登记及清除：首次系统开通运行需进行地址自动登记操作。
依次按“11F”键后，设置灯亮，对接入的探测器地址自动登记，30秒左右可登记结束，设置灯熄灭。
地址登记后，复位、联机均不能清除。
若需要清除按“12F”键，设置等熄灭后清除完毕。
5.时钟调校：按下数字6键，数字6出现在“总数”窗后，再按下F键，系统进入校时功能，设置指示灯亮。
这时可输入数字，例如0130为1点30分，校准后，按“复位”键退出此状态。
6.日期调校：按下数字7键，数字7出现在“总数”窗后，再按下F键，系统进入调校日期状态，设置指示灯亮。
这时可输入数字，校准后，按“复位”键退出此状态。
7.信号测试：按下数字2键，数字2出现在“总数”窗后，再按下F键，进入测试状态，可检测各探测地址输出信号的幅度。
此功能为技术人员调试及维修工作提供了极大的方便。
8.故障隔离：当报故障的探测器号出现在“循环显示”窗时，按下C键，则控制器不再检测此探测器，即这个探测器将不能报火警和故障，因此，在使用本功能时请慎重。
9.显示屏蔽(或被隔离)地址：按下数字4键，数字4出现在“总数”窗后，再按下F键，在“循环显示”窗依次显示被隔离的探测器号。
按“复位”键退出此状态。
10.释放所有被隔离的探测器：按“复位”键退出此状态。
11.单点隔离：按下数字8键，数字8出现在“总数”窗后，再按F键，输入探测器地址后，按下C键，控制器不再检测本地址号的探测器返回信号，即这个探测器将不能报火警和故障，因此，在使用本功能时请慎重。
如果原来本地址报故障，则故障自动清除，隔离指示灯点亮，指示系统有隔离存在。
12.单点释放：按下数字9键，数字9出现在“总数”窗后，再按下F键，输入探测器地址后，按下C键，控制器将恢复检测本地址号的探测器，即这个回路探测器将能够报火警和故障，恢复正常监视状态。
(二)、气体灭火部分：气体灭火部分设有“急停”按钮、“自动方式”、“手动方式”开关各一个, “启动”按钮一个, 并可实现现场的紧急启动和紧急停止功能。
1.联动逻辑关系: 控制器联动关系缺省设置为: 1回路和2回路同时报警,或者3回路和4回路同时报警, 或者5回路和6回路同时报警, 或者7回路和8回路同时报警时, 将启动自动灭火进程,是否能输出控制信号, 还与“自动方式”开关的状态有关。
如果用户需要其他形式的联动逻辑关系, 请与我厂直接联系, 可以在产品出厂前, 将用户所需的联动逻辑关系固化到控制器中。
2.当“自动方式”开关处于“允许”状态时, 可实现自动灭火。
当“自动方式”开关处于“禁止”状态时, 如果火灾报警信号复合联动逻辑关系, 气体灭火控制盘上的“灭火请求”指示灯将被点亮, 如果用户发现此指示灯点亮, 请与现场联系, 确认是否需要灭火, 如果需要, 可以将“自动方式”开关切换到“允许”状态, 使控制器自动执行灭火进程, 也可以执行手动灭火操作。
3.当“手动方式”开关处于“允许”状态时, 可以手动按下“启动”按钮, 实行手动灭火操作。
当“手动方式”开关处于“禁止”状态时, 按下“启动”按钮, 不能启动气体灭火进程。
4.“急停”按钮: 当灭火进程被启动后, 首先输出“动作0”, 动作0输出可以控制声光报警等设备, 关闭开启防火阀或者排烟阀等, 然后延时30秒之后, 才输出气体喷洒信号。
在延时30秒过程中, 如果发现不需执行气体灭火, 可按下“急停”按钮, 停止灭火进程, 如果气体已喷洒, 按下“急停”按钮将不起作用。
5.如果在现场安装有现场急启, 现场急停按钮，若用户在现场发现需要实行气体灭火操作，即在现场按下现场急启按钮，就可以启动气体灭火进程, 不过用户需注意, 现场急启按钮受灭火控制器上的“手动方式”开关控制, 也就是用户想通过在现场按下现场急启按钮执行气体灭火, 必须保证灭火控制器上的“手动方式”开关处于“允许”状态, 否则不起作用。
在现场的用户发现灭火进程被启动后, 但实际上不需要执行气体灭火, 可立刻按下现场急停按钮, 停止气体灭火进程, 现场急停按钮等同于灭火控制器上的“急停”按钮, 两个中任何一个被按下, 都将中止气体灭火进程。
6.当气体喷洒后, 灭火控制器发出不同于火警和故障的音响，可以按下火灾报警部分中的“消音”按键进行消音。
其他所有声响都可以通过按下火灾报警部分中的“消音”按键进行消音。
7.本灭火控制器可以接收来自第三方的遥控信号, 从而启动气体灭火进程, 遥控启动气体灭火不受灭火控制器上“自动方式”和“手动方式”开关状态控制。
即只要有遥控信号输入, 就可以启动气体灭火进程, 但急停按钮可以中止气体灭火进程。
遥控方必须提供2个常开触点, 常开触点上必须并联20K电阻作为监视遥控回路断线用, 常开触点容量至少应满足30V/100毫安, 且仅当2个常开触点都闭合后, 才可以启动灭火进程, 在气体喷洒前的30秒延时内, 任一个触点断开, 灭火控制器都将自动停止气体灭火进程, 所以要想实行遥控启动气体喷洒, 必须使2个常开触点闭合时间一直保持到气体喷洒为止。
8.本控制器可以监视各种输出线的短路(如果短路为正常状态的除外), 断路等故障, 但是要实现以上监视功能, 接入线路的终端设备必须满足一定的要求, 可以参考本控制器的接线图。
9.本灭火控制器可以通过RS485通讯总线与其他设备交换信息, 但其他设备必须满足本灭火控制器的通讯协议和通讯物理层协议。
如果用户真正需要此项功能, 可以与我厂联系, 必要时我厂可以提供相关协议, 满足用户需要。
六.安装与布线：控制器安装采用壁挂式方式，安装高度距地面1.5米。
安装孔距：为380。
1．JB-TB-SX1105型控制器火灾探测报警部分布线：报警部分接线端子位于控制器内报警输入板上(控制器内部各单元布置见图7)，共计24各端子。
排列顺序自左向右一字排开，排列位置见下图。
其中探测器连接的电源线在电源板上引出。
电源板端子排列见图1所示。
报警输入端子排列如下：S7 s8 s9 s10 s11 s12 s13 s14 s15 s16 LB LA 电源板输出电源端子排列如下：图1：报警输入板端子排列图其中：1)LA，LB：RS485通讯线。
2)+24V，GND：+24V电源输出。
3)COM为继电器的公共触点。
4)No1、No2 、No3、No4分别为继电器1、继电器2、继电器3、继电器4的常开触点。
只有报火警后，各继电器才动作。
N+1线制的JB-TB-SX1105型火灾报警控制器火灾报警部分布线示意图如下2．气体灭火部分布线：该部分按气体灭火功能要求设置有外接紧急启动、紧急停止按钮、声光报警器、气体释放灯及相应灭火控制输出接线端子，每组端子均具有短路、断路监视功能，各组端子定义及排列见图3所示。
