JB-QB-QM200/4气体灭火控制盘目录第1章产品介绍 (1)1.1概述 (1)1.2技术指标 (1)1.3功能特性 (1)第2章安装与接线 (3)2.1机箱安装 (3)2.2内部结构 (3)2.3电源连接 (4)2.4主控制板说明 (4)2.5区控制板说明 (4)2.6回路安装 (5)2.6.1外围部件的安装 (5)2.7上电测试 (6)第3章跳线 (10)3.1主控制板跳线 (10)3.1.1主控制板跳线的出厂默认设置 (10)3.1.2电磁阀自动启动延时时间设置 (10)3.1.3灭火分区数目设置 (11)3.1.4声光报警器消声方式设置 (11)3.1.5手动启动延时方式设置 (12)3.1.6放气确认方式设置 (12)3.1.7主控制板输出回路的故障检测方式设置 (12)3.1.8主控制板输入回路的内置终端电阻设置 (13)3.2区控制板跳线 (14)3.2.1区控制板跳线的出厂默认设置 (14)3.2.2电磁阀驱动输出回路的故障检测方式设置 (15)3.2.3区控制板输出回路的故障检测方式设置 (15)3.2.4区控制板输入回路的内置终端电阻设置 (16)第4章端子 (18)4.1端子位置与用途 (18)4.1.1主控制板上的端子 (18)4.1.2区控制板上的端子： (19)4.2输入端子的使用 (20)4.2.1输入端子接线方式 (20)4.2.2主控制板上的输入端子 (21)4.2.3区控制板上的输入端子 (21)4.3输出端子的使用 (23)4.3.1输出端子的接线方式 (23)4.3.2主控制板上的输出端子 (24)4.3.3区控制板上的输出端子 (25)第5章面板显示说明 (28)5.1主显示板说明 (28)5.2区显示板说明 (29)第6章键盘操作说明 (31)6.1主显示板上的按键 (31)6.2区显示板上的按键 (32)阅读提示工程安装，请查阅第2章安装与接线；如遇到工程要求，需要更改接线方式，请查阅第3章跳线和第4章端子。
气体灭火控制装置简易操作说明系统的设置1、手动状态：发生火灾时，主机发出报警声并显示当前报警设备，但不会启动气体灭火装置喷洒；现场人员确定发生火灾后，可手动按下主机面板“启动”键或紧急启停按钮的“启动”键，系统将延时30秒后启动气体灭火装置喷洒。
延时期间，现场人员必须立即撤离到气体保护区外并关闭保护区的门；如因特殊情况可在30秒内按下“停止”键，取消喷洒。
2、自动状态：发生火灾时，主机将自动启动声光报警器，并延时30秒后启动气体灭火装置喷洒。
系统消音直接按消音键将对主机进行消音，但消音只消除主机发出的声音而不能消除外端声光报警器的声音。
系统复位按复位键（密码↓按五次）主机自动恢复正常工作，但必需先将外端设备复位后主机复位才能处于正常工作。
系统的工作原理、作用1、感烟探测器：对现场进行烟雾探测，当发生火灾产生烟雾时它会将信号及时传递给主机，并启动声光报警器。
2、感温探测器：对现场进行温度监控，达到规定的温度值即会报警，并延时30秒后启动气体灭火装置喷洒。
3、手动报警按钮：当发生火灾时可按下按钮进行报警，声光报警器发出声光提示，让大家尽快的撤离，并对火灾现场进行扑救。
4、紧急启停按钮：确认发生火灾时，按下“启动”键，系统将延时30秒后启动气体灭火装置喷洒。
5、声光报警器：发生火灾时声光报警器发出报警声并闪光以提示人员撤离；6、放气指示灯：放气指示灯亮起时，说明气体灭火装置已经启动，此时严禁人员进入气体保护区内。
故障的处理根据主机液晶屏的显示和面板的提示灯查看当前故障，然后进行相应的处理。
1、主电故障的处理：此时面板上的主电欠压灯亮，处理方法是检查是否是停电，否则检查主电源的接线、保险丝是否发生断路。
主电欠压的情况下备电可供电3小时，超过3小时应关闭主机，否则会导致备电的损坏。
2、备电故障的处理：此时面板上的备电欠压灯亮，处理方法是检查备用电池的连线、保险丝是否正常，否则检查备电工作时间是否超过3小时。

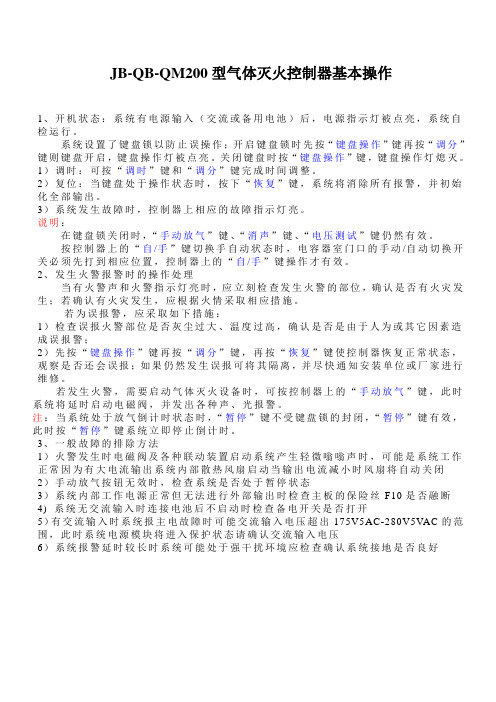

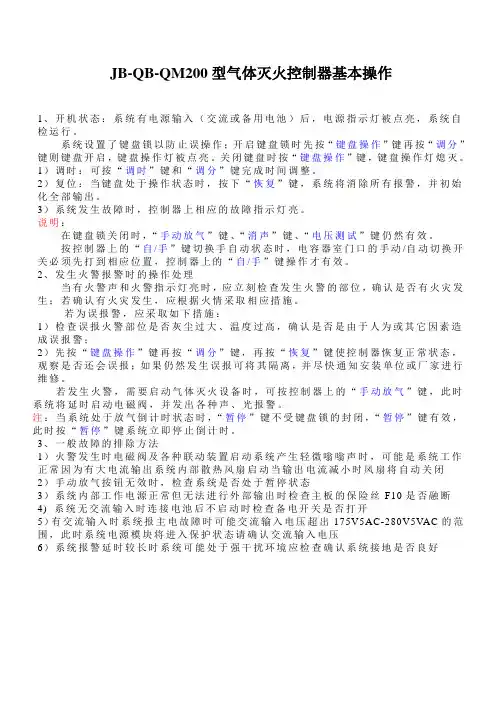

JB-QB-QM200型气体灭火控制器基本操作1、开机状态：系统有电源输入（交流或备用电池）后，电源指示灯被点亮，系统自检运行。
系统设置了键盘锁以防止误操作；开启键盘锁时先按“键盘操作”键再按“调分”键则键盘开启，键盘操作灯被点亮。
关闭键盘时按“键盘操作”键，键盘操作灯熄灭。
1）调时：可按“调时”键和“调分”键完成时间调整。
2）复位：当键盘处于操作状态时，按下“恢复”键，系统将消除所有报警，并初始化全部输出。
3）系统发生故障时，控制器上相应的故障指示灯亮。
说明：在键盘锁关闭时，“手动放气”键、“消声”键、“电压测试”键仍然有效。
按控制器上的“自/手”键切换手自动状态时，电容器室门口的手动/自动切换开关必须先打到相应位置，控制器上的“自/手”键操作才有效。
2、发生火警报警时的操作处理当有火警声和火警指示灯亮时，应立刻检查发生火警的部位，确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应措施。
若为误报警，应采取如下措施：1）检查误报火警部位是否灰尘过大、温度过高，确认是否是由于人为或其它因素造成误报警；2）先按“键盘操作”键再按“调分”键，再按“恢复”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其隔离，并尽快通知安装单位或厂家进行维修。
若发生火警，需要启动气体灭火设备时，可按控制器上的“手动放气”键，此时系统将延时启动电磁阀，并发出各种声、光报警。
注：当系统处于放气倒计时状态时，“暂停”键不受键盘锁的封闭，“暂停”键有效，此时按“暂停”键系统立即停止倒计时。
3、一般故障的排除方法1）火警发生时电磁阀及各种联动装置启动系统产生轻微嗡嗡声时，可能是系统工作正常因为有大电流输出系统内部散热风扇启动当输出电流减小时风扇将自动关闭2）手动放气按钮无效时，检查系统是否处于暂停状态3）系统内部工作电源正常但无法进行外部输出时检查主板的保险丝F10是否融断4) 系统无交流输入时连接电池后不启动时检查备电开关是否打开5）有交流输入时系统报主电故障时可能交流输入电压超出175V5AC-280V5VAC的范围，此时系统电源模块将进入保护状态请确认交流输入电压6）系统报警延时较长时系统可能处于强干扰环境应检查确认系统接地是否良好。

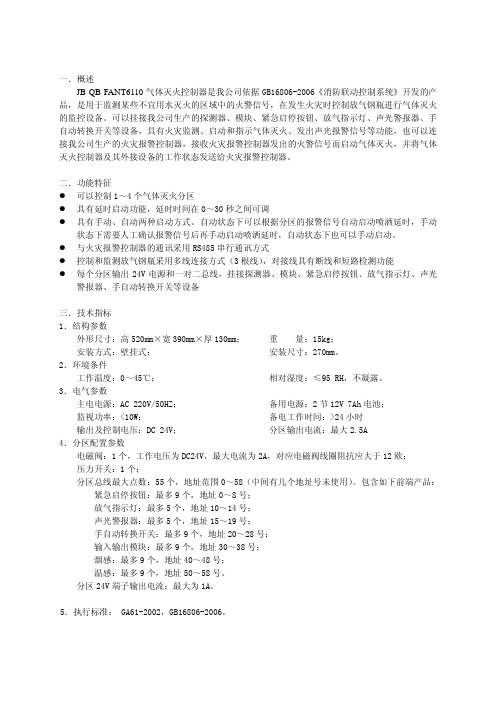

一．概述JB-QB-FANT6110气体灭火控制器是我公司依据GB16806-2006《消防联动控制系统》开发的产品，是用于监测某些不宜用水灭火的区域中的火警信号，在发生火灾时控制放气钢瓶进行气体灭火的监控设备。
可以挂接我公司生产的探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备，具有火灾监测、启动和指示气体灭火、发出声光报警信号等功能，也可以连接我公司生产的火灾报警控制器，接收火灾报警控制器发出的火警信号而启动气体灭火，并将气体灭火控制器及其外接设备的工作状态发送给火灾报警控制器。
二．功能特征l可以控制1～4个气体灭火分区l具有延时启动功能，延时时间在0～30秒之间可调l具有手动、自动两种启动方式。
自动状态下可以根据分区的报警信号自动启动喷洒延时，手动状态下需要人工确认报警信号后再手动启动喷洒延时，自动状态下也可以手动启动。
l与火灾报警控制器的通讯采用RS485串行通讯方式l控制和监测放气钢瓶采用多线连接方式（3根线），对接线具有断线和短路检测功能l每个分区输出24V电源和一对二总线，挂接探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备三．技术指标1．结构参数外形尺寸：高520mm×宽390mm×厚130mm； 重 量：15kg；安装方式：壁挂式； 安装尺寸：270mm。
2．环境条件工作温度：0～45℃； 相对湿度：≤95%RH，不凝露。
3．电气参数主电电源：AC 220V/50HZ； 备用电源：2节12V 7Ah电池；监视功率：<10W； 备电工作时间：>24小时输出及控制电压：DC 24V； 分区输出电流：最大2.5A4．分区配置参数电磁阀：1个，工作电压为DC24V，最大电流为2A，对应电磁阀线圈阻抗应大于12欧；压力开关：1个；分区总线最大点数：55个，地址范围0～58（中间有几个地址号未使用）。
包含如下前端产品：紧急启停按钮：最多9个，地址0～8号；放气指示灯：最多5个，地址10～14号；声光警报器：最多5个，地址15～19号；手自动转换开关：最多9个，地址20～28号；输入输出模块：最多9个，地址30～38号；烟感：最多9个，地址40～48号；温感：最多9个，地址50～58号。

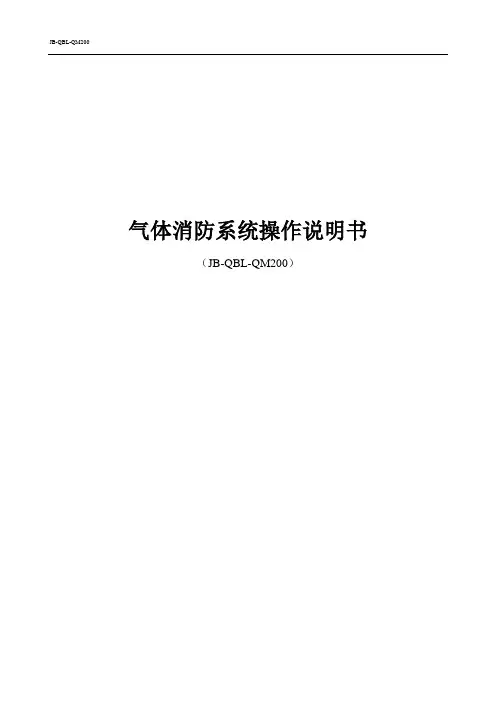

气体消防系统操作说明书（JB-QBL-QM200）目录目录 (1)系统组成及原理 (2)面板显示说明 (3)系统操作处理程序 (5)维保注意事项 (5)气体消防系统操作说明一、 系统组成及原理本气体消防系统，由灭火剂储存装置，电磁驱动装置，液流单向阀，气流单向阀，压力信号器，喷嘴，高压释放软管，控制气管及瓶架组成，报警系统由气体灭火控制器，离子型烟/温感，警铃，声光报警器，放气指示灯，手/自动转换开关，紧急启/停按钮组成，此系统采用双回路信号。
确认系统动作后8秒内全淹没灭火。
查 询延时中止警铃启停查询时间复 位机 检本机消音手动/自动声光启停键盘操作放气延时放气确认启 动入线故障出线故障失重故障掉载故障放气指示声光故障自 动手 动故障 回路火警 第二警铃故障自检指示手报故障手动报警主电故障备电故障备电欠压主电欠压火警 第一故障 回路总 故 障系统故障总 火 警电源指示JB-QBL-QM200显示板示意图注：作时间超过4分钟时，键盘将自动关闭，键盘操作灯熄灭。
二、面板显示说明●电源指示系统有任意电源输入（交流或备用电池），此灯被点亮。
●总火警当发现火警时，此灯被点亮。
●总故障当系统检测到任意异常时（如交/直流断路、失重、掉载、入线故障、出线故障、探测回路故障等），此灯被点亮。
●系统故障当单片机程序损坏，或按住主板上的单片机复位按钮，程序不能正常工作，此灯被点亮。
●主电欠压在交流供电电压有效值低于180±5V AC时，此灯被点亮。
●备电欠压无论主电供电或备电供电，当电池电压低于22V时，此灯被点亮。
●主电故障此灯被点亮时，可能发生以下情况的一种或多种：1、交流外部输入断路。
2、交流欠压或过压（即不在220V±20%的范围之内）。
3、系统电源模块内部故障。
●备电故障当电池连线断路或电池电压低于21V时，此灯被点亮。
●手报故障当检测到手动火灾报警按钮接线故障时，此灯被点亮。
●手动报警当手动火灾警按钮按下，或开键盘锁，面板手动报警按下，此灯被点亮。
目录一、概述 (1)二、操作说明 (2)三、外形及安装尺寸 (15)四、接线图 (18)五、主要技术参数 (21)六、注意事项 (25)七、附录A（房号、层号设置说明） (27)八、附录B(设备类型对照表) (30)警告：在交流供电输入可能长时间超过AC 270V的地区，必须通过交流稳压设备后接入AC 220V，否则将可能对系统造成损害。
稳压设备的功率需超过300W。
一、概述JB-QB-9700 是新一代二总线分布智能火灾自动报警控制器，最小配置为一块接口板，2回路，198个报警地址点，198个监控地址点，最大扩展配置为15块接口板，30回路，2970个报警地址点，2970个监控地址点，具有极好的兼容性、适应性。
JB-QB-9700火灾自动报警控制系统功能强大、稳定可靠，适应不同用户的需要，具有以下特点：●智能探测器和模块内置微处理器，具有数字滤波和自动补偿功能，采集数据真实可靠，JB-QB-9700控制器采用模糊控制理论、现代火灾报警理论对数据进行处理，从根本上消除漏报，减少误报，提高了可靠性。
●探测器具有灵敏度设置功能，可根据具体环境及重要性对报警灵敏度进行调节。
●探测总线与控制总线共用二总线，智能探测器和智能模块可直接挂在上面，极大的简化了系统布线、工程安装和线路维护。
系统具有总线故障报警和故障屏蔽功能。
●系统采用交流、直流主备电供电系统，掉电时主备电自动切换，保证系统连续运行。
●JB-QB-9700控制器采用多片Philip高性能微处理器控制探测总线和外围设备，各微处理器之间通过I2C总线通讯，数据传输快速、可靠，多CPU方式使系统容错性能大大提高。
●JB-QB-9700探测总线由接口板控制，与JB-QB-9700主控制器分离，每块接口板可带396个地址点，可根据用户要求扩展，最多可达15块。
这样，无论是数百点的小工程，还是上千点的大工程，本系统都能满足要求。
本手册主要讲述系统的用户界面、键盘操作、功能设置，以图文相结合的方式描述，以便用户快速掌握使用方法。
JB-QBL-QM200火灾报警控制器/气体灭火控制器目录第1章产品介绍 (1)1.1概述 (1)1.2技术指标 (1)1.3功能特性 (1)第2章安装与接线 (3)2.1机箱安装 (3)2.2内部结构 (4)2.3电源连接 (4)2.4回路安装 (5)2.5外围部件的安装 (5)2.6上电测试 (6)2.7接线图 (6)第3章跳线 (9)3.1主控板跳线 (9)3.1.1主控板跳线的出厂默认设置 (9)3.1.2电磁阀启动延时时间设置 (11)3.1.3面板紧急放气延时方式设置 (11)3.1.4外部手动放气按钮延时方式设置 (11)3.1.5面板紧急放气受键盘锁控制设置 (12)第4章端子 (12)4.1端子位置 (12)4.2输入端子的使用 (14)4.2.1主控板上的输入端子 (14)4.2.2输入端子接线方式 (14)4.2.3主控板上的输入端子说明 (15)4.3输出端子的使用 (17)4.3.1输出端子的接线方式 (17)4.3.2 主控板上的输出端子说明 (18)第5章面板显示说明 (20)5.1显示板说明 (20)第6章键盘操作说明 (23)6.1显示板上的按键 (23)第7章一般故障的排除方法 (25)阅读提示工程安装，请查阅第2章安装与接线；如遇到工程要求，需要更改接线方式，请查阅第3章跳线和第4章端子。
用户使用，请查阅第5章面板显示说明和第6章键盘操作说明。
警告：在系统安装、故障查找或维护操作时，必须确保所有电磁阀(电爆管)从它们所驱动的各种器件上拆下。
这样，可确保不会因误操作或错误接线而使灭火装置误动作，造成意外损失。
第1章产品介绍1.1 概述JB-QBL-QM200火灾报警控制器气体灭火控制器是由深圳市泛海三江电子有限公司开发和生产的。
它是具有气体灭火功能的火灾报警控制器，JB-QBL-QM200的功能及特性完全符合国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》的要求，它和现场手动/自动切换控制盒、紧急启动/停止切换控制盒、声光报警器、放气指示灯、失重显示盘、启动气瓶、灭火剂瓶组等组成完整的报警及气体灭火控制系统。
北大青鸟气体灭火系统服务手册火灾报警/气体灭火系统服务手册(JB-QB-JBF5014V1.0)北大青鸟环宇消防设备股份有限公司2017年5月目录概述1第一章前期技术指导1一、JBF5014气体灭火控制器各板卡功能介绍11.控制器整体外观及尺寸12.显示板面板指示灯、按键等功能说明23.显示盘主要元器件等功能说明44.回路板主要元器件等功能说明55.多线盘使用及指示灯、按键等功能说明66.灭火盘指示灯和按键等功能说明107.控制器电源使用说明128.控制器端子排接线说明139.火灾自动报警系统技术交底记录16 第二章中期调试19一、控制器调试常用操作及设置191.开箱检查192.控制器空载检查213.系统调试234.气灭盘设置285.多线盘设置30二、编写汉字注释和联动程序311.气体灭火回路编程方法介绍及举例312.报警回路的编程方法343.根据现场情况进行汉字注释和联动程序编写344.现场进行报警和联动的测试35三、联网调试381.设置控制器本机地址382.设置组网工作模式393.设置组网控制器394.查询组网控制器40四、填写调试报告40第二章消防检测和验收42第四章用户培训43第五章客户回访45第六章故障分析与排除46附录1：壁挂电源配置原则48附录2：紧急启停按钮操作及显示（2017.4.21）50气体灭火系统服务手册V1.00410125概述JBF5014是一款报警、灭火于一体的联动型控制器，可以单独承担机房、图书馆等区域的火灾报警和气体灭火的功能，也可以与JBF-11SF系统进行联网，实现更大系统的气体灭火功能。
第一章前期技术指导一、JBF5014气体灭火控制器各板卡功能介绍1.控制器整体外观及尺寸外形尺寸：540mm高×410mm宽×125mm厚2.显示板面板指示灯、按键等功能说明JBF5014控制器显示板使用7寸液晶显示屏，控制器一级和二级操作密码等别是111/1111111111。
气体灭火系统使用说明本系统主要有自动、手动和紧急启动/停止三种控制方式,控制过程参见控制流程图（下图)。
（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。
控制器上有控制方式选择锁，当将其置于“自动"位置时，灭火控制器处于自动控制状态.当只有一种探测器发出火灾信号时，控制器即发出火警声光信号,通知有异常情况发生,而不启动灭火装置释放灭火剂.如确需启动灭火装置灭火时，可按下“紧急启动按钮",即可启动灭火装置释放灭火剂，实施灭火。
当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过30秒延时后，即发出灭火指令,打开电磁阀，启动气体打开容器阀,释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置,可按下保护区外的或控制操作面板上的“紧急停止按扭",即可终止控制灭火指令的发生，不启动灭火装置,释放灭火剂，实施灭火.（2)手动控制方式：将控制器上的控制方式选择锁置于“手动”位置时,灭火控制器处于手动控制状态。
这时,当火灾探测器发出火警信号时,控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。
但报警信号仍存在。
无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。
同时控制器立即进入灭火报警状态.（3）紧急启动/停止工作方式:用于紧急状态.情况一,当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后,方可按下紧急启停按钮的“启动”按键，系统经过30秒延时后，即发出灭火指令实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮的“停止”按键，系统将停止实施灭火操作避免不必要的损失.气体灭火系统的安全注意事项1、本系统采用的气体灭火剂是一种会轻度有害物质，所以，必须保证在任何情况下,不得使人员在无特别保护的情况下暴露在气体之中。
