支路电流法是指以为未知量根据定律列出联立方程组求解各支路电流的方法支路电流法是一种用于求解电路中各支路电流的方法,它是基于电流守恒定律和基尔霍夫电流定律的。
使用支路电流法,可以将电路划分为若干个支路,并通过列出联立方程组来解决未知电流。
下面将详细介绍支路电流法的步骤和应用。
步骤一:将电路划分为若干个支路,并为每个支路引入未知电流。
步骤二:根据电流守恒定律,在每个节点处设置方程。
对于每个节点,其收入电流等于其输出电流的代数和。
如果电路中有n个节点,就需要设置n-1个方程。
步骤三:根据基尔霍夫电流定律,在每个回路中设置方程。
对于每个回路,其环路电流等于零。
如果电路中有m个回路,就需要设置m个方程。
步骤四:联立方程组,解方程组得到每个支路的电流。
1.解决电路中简单电阻串联的问题:在一个电阻串联电路中,可以通过支路电流法求解电路中各个电阻上的电流。
将电路中的每个电阻作为一个支路,通过列出联立方程组求解出每个支路的电流。
这种方法在解决电路电压分布、功率分布等问题时非常有效。
2.解决电路中复杂电阻并联的问题:在一个电阻并联电路中,可以通过支路电流法求解电路中不同分支的电流。
将电路中的每个分支电阻作为一个支路,通过列出联立方程组求解出每个支路的电流。
这种方法在解决电路总电流、功率等问题时非常有效。
3.适用于交流电路:支路电流法同样适用于交流电路。
交流电路中有时需要计算电路中各个分支的电流,通过支路电流法可以非常快速地求解。
通过分析各个支路的电流,可以更深入地了解交流电路的特征和性质。
总结起来,支路电流法是一种非常实用的电路分析方法,可以帮助我们求解电路中各个支路的电流。
通过分析电路的拓扑结构和应用电流守恒定律、基尔霍夫电流定律,可以列出联立方程组,从而解决电路中各个支路的电流。
支路电流法在解决简单电阻串并联问题和复杂交流电路问题上都具有广泛的应用。

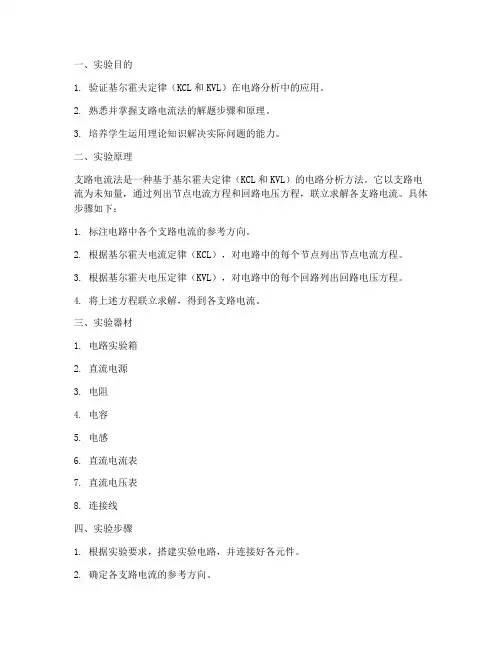

一、实验目的1. 验证基尔霍夫定律(KCL和KVL)在电路分析中的应用。
2. 熟悉并掌握支路电流法的解题步骤和原理。
3. 培养学生运用理论知识解决实际问题的能力。
二、实验原理支路电流法是一种基于基尔霍夫定律(KCL和KVL)的电路分析方法。
它以支路电流为未知量,通过列出节点电流方程和回路电压方程,联立求解各支路电流。
具体步骤如下:1. 标注电路中各个支路电流的参考方向。
2. 根据基尔霍夫电流定律(KCL),对电路中的每个节点列出节点电流方程。
3. 根据基尔霍夫电压定律(KVL),对电路中的每个回路列出回路电压方程。
4. 将上述方程联立求解,得到各支路电流。
三、实验器材1. 电路实验箱2. 直流电源3. 电阻4. 电容5. 电感6. 直流电流表7. 直流电压表8. 连接线四、实验步骤1. 根据实验要求,搭建实验电路,并连接好各元件。
2. 确定各支路电流的参考方向。
3. 对电路中的每个节点,根据KCL列出节点电流方程。
4. 对电路中的每个回路,根据KVL列出回路电压方程。
5. 将上述方程联立求解,得到各支路电流。
6. 用实验器材测量各支路电流,并与计算结果进行比较。
五、实验数据与结果以一个简单的电路为例,说明实验数据与结果。
电路图:```+----R1----+| || || |+----R2----+| || || |+----R3----+```实验步骤:1. 确定各支路电流的参考方向,如图所示。
2. 根据KCL列出节点电流方程:- 节点A:I1 + I2 = 0- 节点B:I2 + I3 = 03. 根据KVL列出回路电压方程:- 回路1:U1 - I1R1 - I2R2 = 0- 回路2:U2 - I2R2 - I3R3 = 04. 联立上述方程求解,得到各支路电流:- I1 = 1A- I2 = -1A- I3 = 1A5. 用实验器材测量各支路电流,并与计算结果进行比较。
六、实验结果分析通过实验,验证了基尔霍夫定律在电路分析中的应用。
支路电流法教案范文教案主题:支路电流法教学目标:1.理解支路电流法的基本原理和使用方法;2.掌握支路电流法的计算步骤;3.能够用支路电流法解析简单的电路问题。
教学内容:1.支路电流法的基本原理;2.支路电流法的应用案例;3.支路电流法的计算步骤。
教学过程:一、导入(10分钟)1.引入电路分析的重要性和难点;2.引出支路电流法的概念,并解释其基本原理。
二、讲解支路电流法的基本原理(15分钟)1.解释支路电流法的基本原理,即通过假设每个支路的电流,将复杂的电路转化为简单的支路电流组成的线性方程组;2.示意图示例,说明假设支路电流的意义。
三、示范应用案例(20分钟)1.通过一个简单的电路案例,演示支路电流法的应用过程;2.逐步解答案例中的问题,让学生理解支路电流法的计算步骤。
四、讲解支路电流法的计算步骤(15分钟)1.说明支路电流法的计算步骤,包括:(1)标记支路电流的方向;(2)写出支路电流的方程组;(3)通过方程组求解支路电流;(4)计算电阻上的电压和功率。
2.举例说明每个步骤的具体操作方法。
五、练习与巩固(20分钟)1.由教师出示几个电路图,要求学生利用支路电流法进行分析和计算;2.学生在小组内讨论,解答问题并展示结果。
六、总结与评价(10分钟)1.总结支路电流法的基本原理和计算步骤;2.结合学生练习情况进行评价,对学生的表现给予肯定和指导;3.引导学生思考支路电流法的优缺点,以及在实际电路分析中的应用。
教学反思:通过此次教学,学生对支路电流法的基本原理和使用方法有了初步的理解,能够独立进行简单电路的分析和计算。
在教学过程中,学生的互动参与较多,能够积极思考问题,并与小组成员进行合作讨论,提高了学生的团队合作和问题解决能力。
但是,在教学中对一些关键概念和计算步骤的讲解还不够明确,需要加强对细节的讲解和重点强调,以便学生更好地掌握支路电流法的应用技巧。
支路电流法解题步骤详细支路电流法(KCL法)是电路分析中非常重要的一种方法。
它基于电荷守恒定律,即电荷不能消失也不能新生,电路中的电流必须在节点处保持恒定。
下面将详细介绍支路电流法的解题步骤。
1.确定节点数和支路数在使用支路电流法分析电路之前,首先需要确定电路中的节点数和各支路的数量。
节点是指电路中的交叉点,而支路是指连接两个节点的路径。
2.标识节点电压和支路电流在节点之间划分任意方向的电流,或者假定某个方向的电流,标识每个支路上的电流方向。
同时,在每个节点处标识电压,通常将某一节点作为参考节点,此时该节点电势为零,其他节点的电势都可由电动势和电压降求得。
3.应用基尔霍夫电流定律基尔霍夫电流定律(KCL)表明,所有流入一个节点的电流的代数和等于所有流出该节点的电流代数和。
根据KCL,得到每个节点处的方程。
4.撰写方程组将得到的各个节点的电流方程代入基尔霍夫电压定律(KVL)或欧姆定律,得到未知电压和电流的方程组。
此时,方程的未知数数量应与电路中的未知数数量相等。
5.解决方程组并求出未知电压和电流对方程组进行求解即可得到所有的未知电流和电压。
可以使用数值解法(例如高斯消元法)或符号解法(例如代数方法)来求解。
根据所得到的解,可以计算电路中各个元件的电流和电压。
6.检查解的正确性最后,需要检查解的正确性。
首先应该检查所得到的解是否满足节点电流和节点电压的基本法则。
如果方程组的解不符合这些条件,则说明计算出现了问题。
以上就是支路电流法解题步骤的详细介绍。
需要注意的是,在应用支路电流法时,除了以上的步骤还需掌握实际情况中常见的电路拓扑结构和各种电路元件的特点。
还需注意电路分析中的约定、符号表示、单位等问题,以确保正确地分析电路并求出答案。

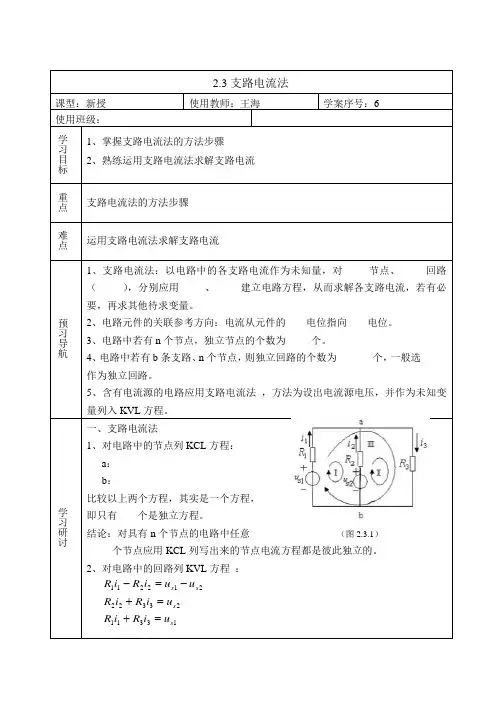

§3.2支路电流法对于一个具有b 条支路和n 个节点的电路,当支路电压和支路电流为电路变量列写方程时,总计有b 2个未知量。
