支路电流法是电路分析中常用的一种方法,它通过将电路中的各支路看作是由电流驱动的电阻网络,从而简化电路分析的过程。
本文将介绍支路电流法的解题步骤及注意事项。
一、支路电流法解题步骤1. 确定支路电流方向:首先需要确定每一条支路的电流方向,可以任意假设一个方向,然后按照这个方向逐个分析各支路。
2. 建立支路电流方程:根据支路电流的方向和电路的拓扑结构,可以建立支路电流方程。
对于每一个节点,应用基尔霍夫电流定律,列出该节点处的电流方程。
3. 解方程求解支路电流:将所有的电流方程组成联立方程组,然后利用线性方程组的解法求解支路电流。
4. 求解其他电路参数:得到每条支路的电流后,可以根据欧姆定律求解电路中的其他参数,如电压和功率等。
二、支路电流法解题注意事项1. 选取合适的支路电流方向:选择合适的支路电流方向至关重要,应尽量选择与被测电压极性一致的电流方向,这样可以简化电路分析的过程。
2. 选取合适的基尔霍夫电流定律方向:在建立支路电流方程时,需要注意选取合适的基尔霍夫电流定律方向,以确保得到正确的电流方程。
3. 注意节点电流的正负表示:在列出节点处的电流方程时,应注意节点电流的正负表示,根据实际电流方向来确定正负号,避免混淆和错误的计算。
4. 检查联立方程组的约束条件:在求解支路电流的联立方程组时,应注意检查联立方程组的约束条件,确保方程组不会出现矛盾或无解的情况。
5. 对结果进行合理性检验:得到支路电流后,应对结果进行合理性检验,可以通过欧姆定律和基尔霍夫电压定律来检查求解的支路电流是否符合电路的实际情况。
通过以上步骤和注意事项,可以有效地应用支路电流法进行电路分析,并得到准确的电路参数。
支路电流法在实际工程中具有广泛的应用价值,熟练掌握支路电流法的解题方法和注意事项,对于电路分析和设计工作都具有重要的意义。
支路电流法是电路分析中常用的一种方法,它通过将电路中的各支路看作是由电流驱动的电阻网络,从而简化电路分析的过程。
支路电流法的步骤支路电流法是一种电路分析方法,它可以用来计算电路中各个支路的电流。
在电路分析中,支路电流法是一种基本的方法,它可以帮助我们更好地理解电路的工作原理,从而更好地设计和维护电路。
下面,我们将介绍支路电流法的步骤和实现方法。
一、支路电流法的基本原理支路电流法是基于基尔霍夫电流定律和基尔霍夫电压定律的。
基尔霍夫电流定律规定,在任何一个电路中,进入某一节点的电流等于离开该节点的电流之和。
而基尔霍夫电压定律则规定,在任何一个电路中,沿着任意一条闭合回路的总电压等于该回路中各个电阻的电压之和。
基于这两个定律,我们可以得出支路电流法的基本原理:将电路中的各个支路看作一个独立的电路,然后通过基尔霍夫电流定律和基尔霍夫电压定律,求出各个支路的电流和电压,从而得到整个电路的工作情况。
二、支路电流法的步骤1、确定电路中的支路首先,需要将电路中的各个支路分离出来。
支路是电路中的一个分支,由电源、电阻、电容、电感等元器件组成。
在实际的电路中,支路可能非常复杂,需要仔细分析。
2、列出基尔霍夫电流定律方程在支路电流法中,需要列出基尔霍夫电流定律方程。
这个方程是通过对电路中各个节点进行分析得出的。
在列出方程时,需要将电路中各个支路的电流表示出来,然后将它们加起来,得到进入该节点的电流。
3、列出基尔霍夫电压定律方程在列出基尔霍夫电压定律方程时,需要考虑电路中各个支路的电压。
将电路中的各个支路看作一个独立的电路,然后沿着闭合回路计算电压。
在计算电压时,需要考虑电阻、电容、电感等元器件的影响。
4、解方程组通过列出基尔霍夫电流定律方程和基尔霍夫电压定律方程,我们可以得到一个方程组。
这个方程组的解就是各个支路的电流和电压。
通过计算,我们可以得到整个电路的工作情况。
5、检验结果在得到电路的电流和电压后,需要进行检验,确保计算结果正确。
检验的方法包括检查电路中各个节点的电流是否满足基尔霍夫电流定律,以及检查电路中各个回路的电压是否满足基尔霍夫电压定律。
支路电流法知识点总结在支路电流法中,首先要做的是将整个电路分解成若干个支路和节点。
然后,在每一个节点上应用基尔霍夫电流定律,根据电流的守恒原理,可以得到关于每一个节点的方程。
接下来,在每一个支路上应用基尔霍夫电压定律,根据电压的守恒原理,可以得到关于每一个支路的方程。
通过解这些方程,就可以求解电路中各个未知量。
支路电流法的优点在于它可以很方便地应用于复杂的电路分析中。
无论是含有多个电源、多个电阻、多个电容和多个电感的电路,都可以通过支路电流法得到比较简洁的分析结果。
因此,它在电路分析中有着广泛的应用。
支路电流法的基本原理支路电流法基于基尔霍夫电流定律和基尔霍夫电压定律,而这两个定律又是基于能量守恒和电荷守恒的原理。
下面,我们来简要介绍一下这两个定律的原理。
基尔霍夫电流定律:在一个节点上,进入该节点的电流之和等于离开该节点的电流之和。
这个定律反映了电流的守恒原理。
具体而言,对于一个节点i,其电流方程可以表示为:∑_(j=1)^n▒I_ij=0其中,I_ij表示从节点i到节点j的电流,n表示与节点i有直接连接的节点的个数。
这个公式表示了在节点i上电流的守恒原理。
基尔霍夫电压定律:在一个闭合回路中,所有元件的电压之和等于零。
这个定律反映了电压的守恒原理。
具体而言,对于一个闭合回路k,其电压方程可以表示为:∑_(m=1)^q▒V_mk=0其中,V_mk表示在回路k上第m个元件的电压,q表示回路k上元件的个数。
这个公式表示了在闭合回路中电压的守恒原理。
基尔霍夫的这两个定律,提供了支路电流法的理论基础。
通过这两个定律,我们可以方便地将电路分解成若干个支路和节点,应用这两个定律,得到方程,从而求解电路中的各个未知量。
下面,我们来详细介绍一下支路电流法的一般步骤。
支路电流法的步骤1. 选择参考节点在进行支路电流法分析时,首先需要选择一个参考节点。
通常情况下,我们选择地线或者电路中的已知电压点作为参考节点。
选择参考节点的目的在于简化计算,因为只有选择参考节点后,才能清楚地知道哪些支路上的电流是未知量。
常见的电路分析讲解电路中常用电路分析方法主要有支路电流法、回路电流法、节点电压法、电源等效变换法、叠加定理、戴维南定理和诺顿定理等,每种电路分析方法的原理及其适用范围是不同的,本文主要对几种常用电路分析方法的原理、解题步骤和适用范围进行总结与分析。

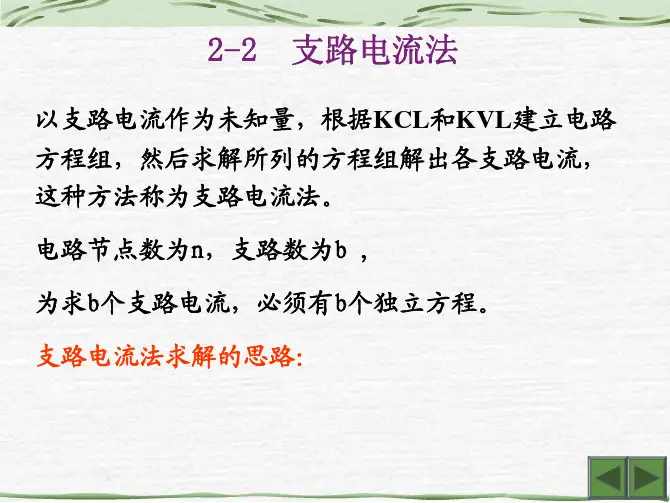

一支路电流法1、什么是支路电流法以支路电流为未知量、应用基尔霍夫定律(KCL、KVL)列方程组进行求解。
2、支路电流法的解题步骤(1)确定电路中支路、节点、网孔的数目。
其中,支路个数用b表示、节点个数用n表示、网孔个数用m表示;(2)在图中标出各支路电流的参考方向,对选定的回路标出回路循行方向;(3)应用KCL对结点列出(n-1)个独立的节点电流方程;(4)应用KVL对回路列出b-(n-1)个独立的回路电压方程(通常可取网孔列出);(5)联立求解b个方程,求出各支路电流。
3、支路电流法的适用范围如果用手工进行计算时,一般适用于支路个数不大于3的情况下,用手工计算方程组比较方便,如果支路个数大于3的情况下用手工计算就比较麻烦了。
支路个数较多的情况下可以用矩阵结合matlab进行计算。
二节点电压法采用回路电流法。
对于b个支路,n个节点的电路,只需列出[b-(n-1)]个方程,即网孔m个数方程,就可以解出各个支路电流,比支路电流法要方便的多。
但是有时存在这样的电路,即支路较多而节点较少的电路。
如下图电路中,有5条支路,2个节点,若用回路电流法求解,也需列出4个独立方程式,如果采用节点电压法则更加方便求解。
1、什么是节点电压法以基尔霍夫电流定律为基础,先求出各节点与参考点之间的电压,然后运用欧姆定律求出各支路电流的方法。
2、节点电压法计算步骤本文主要讨论两节点电路,节点电压法计算步骤如下。
(1)选定电路中一个节点为参考节点用接地符号表示,另一个节点的节点电位作为电路变量。
(2)列写关于节点电位的节点电压方程,如下式所示。
式中,分子表示电源的电流的代数和,电源电流有两部分构成,一部分是电压源的输出的电流等于电压源的数值除以其串联的电阻;另一部分电流源输出的电流。

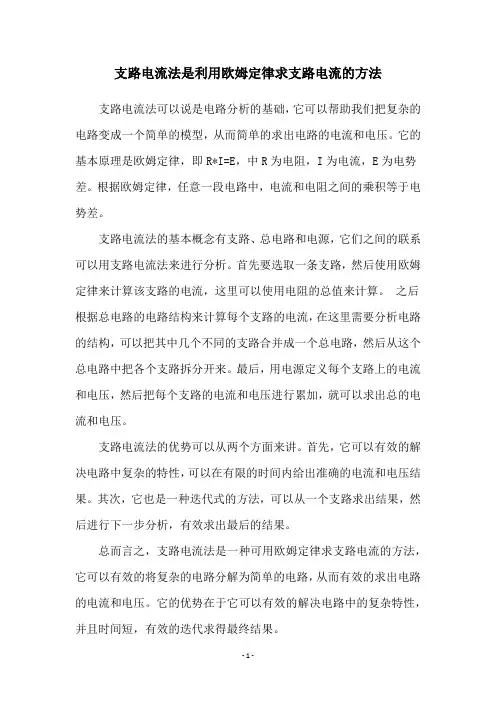

支路电流法是利用欧姆定律求支路电流的方法支路电流法可以说是电路分析的基础,它可以帮助我们把复杂的电路变成一个简单的模型,从而简单的求出电路的电流和电压。
它的基本原理是欧姆定律,即R*I=E,中R为电阻,I为电流,E为电势差。
根据欧姆定律,任意一段电路中,电流和电阻之间的乘积等于电势差。
支路电流法的基本概念有支路、总电路和电源,它们之间的联系可以用支路电流法来进行分析。
首先要选取一条支路,然后使用欧姆定律来计算该支路的电流,这里可以使用电阻的总值来计算。
之后根据总电路的电路结构来计算每个支路的电流,在这里需要分析电路的结构,可以把其中几个不同的支路合并成一个总电路,然后从这个总电路中把各个支路拆分开来。
最后,用电源定义每个支路上的电流和电压,然后把每个支路的电流和电压进行累加,就可以求出总的电流和电压。
支路电流法的优势可以从两个方面来讲。
首先,它可以有效的解决电路中复杂的特性,可以在有限的时间内给出准确的电流和电压结果。
其次,它也是一种迭代式的方法,可以从一个支路求出结果,然后进行下一步分析,有效求出最后的结果。
总而言之,支路电流法是一种可用欧姆定律求支路电流的方法,它可以有效的将复杂的电路分解为简单的电路,从而有效的求出电路的电流和电压。
它的优势在于它可以有效的解决电路中的复杂特性,并且时间短,有效的迭代求得最终结果。
支路电流法解题步骤详细支路电流法(KCL法)是电路分析中非常重要的一种方法。
它基于电荷守恒定律,即电荷不能消失也不能新生,电路中的电流必须在节点处保持恒定。
下面将详细介绍支路电流法的解题步骤。
1.确定节点数和支路数在使用支路电流法分析电路之前,首先需要确定电路中的节点数和各支路的数量。
节点是指电路中的交叉点,而支路是指连接两个节点的路径。
2.标识节点电压和支路电流在节点之间划分任意方向的电流,或者假定某个方向的电流,标识每个支路上的电流方向。
同时,在每个节点处标识电压,通常将某一节点作为参考节点,此时该节点电势为零,其他节点的电势都可由电动势和电压降求得。
3.应用基尔霍夫电流定律基尔霍夫电流定律(KCL)表明,所有流入一个节点的电流的代数和等于所有流出该节点的电流代数和。
根据KCL,得到每个节点处的方程。
4.撰写方程组将得到的各个节点的电流方程代入基尔霍夫电压定律(KVL)或欧姆定律,得到未知电压和电流的方程组。
此时,方程的未知数数量应与电路中的未知数数量相等。
5.解决方程组并求出未知电压和电流对方程组进行求解即可得到所有的未知电流和电压。
可以使用数值解法(例如高斯消元法)或符号解法(例如代数方法)来求解。
根据所得到的解,可以计算电路中各个元件的电流和电压。
6.检查解的正确性最后,需要检查解的正确性。
首先应该检查所得到的解是否满足节点电流和节点电压的基本法则。
如果方程组的解不符合这些条件,则说明计算出现了问题。
以上就是支路电流法解题步骤的详细介绍。
需要注意的是,在应用支路电流法时,除了以上的步骤还需掌握实际情况中常见的电路拓扑结构和各种电路元件的特点。
还需注意电路分析中的约定、符号表示、单位等问题,以确保正确地分析电路并求出答案。
§3.2支路电流法对于一个具有b 条支路和n 个节点的电路,当支路电压和支路电流为电路变量列写方程时,总计有b 2个未知量。
根据KCL 可以列写)1(-n 个独立方程、根据KVL 可以列写)1(+-n b 个独立方程,根据元件的VCR 又可列出b 个方程。
总计方程数为b 2,与未知量数相等。
为了减少求解的方程数,可以利用元件的VCR 将各支路电压以支路电流表示,然后代入KVL 方程,这样,就得到以b 个支路电流为未知量的KCL 方程和KVL 方程。
方程数从b 2减少至b 。
这种方法称为支路电流法。
现以图3-7(a )所示电路为例说明支路电流法。
把电压源1S u 和电阻1R 的串联组合作为一条支路;把电流源5S i 和电阻5R 的并联组合作为一条支路,这样电路的图就如同图(b ),其节点数4=n ,支路数为6=b ,各支路的方向和编号也示于图中。
求解变量为1i 、2i 、…、n i 。
先利用元件的VCR ,将支路电压1u 、2u 、…、n u 以支路1i 、2i 、…、n i 表示。
图3-7(c )(d )给出支路1和支路5的结构,有5SR(a ) (b )u - 5u +-(c ) (d )图3-7 支路电流源⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫=+====+-=666555554443332221111i R u i R i R u i R u i R u i R u i R u u S S (3-1) 对独立节点①、②、③列出KCL 方程,有⎪⎭⎪⎬⎫=-+-=++-=++-000654432621i i i i i i i i i (3-2)选择网孔作为独立回路,按图3-7(b )所示回路绕行方向列出KVL 方程⎪⎭⎪⎬⎫=+--=++-=++000642543321u u u u u u u u u (3-3)将式(3-1)代入(3-3),得03322111=+++-i R i R i R u S055554433=+++-S i R i R i R i R0664422=+--i R i R i R把上式中1S u 和55S i R 项移到方程的右边,有⎪⎭⎪⎬⎫=+---=++-=++0664422555544331332211i R i R i R i R i R i R i R u i R i R i R S S (3-4)式(3-2)和式(3-4)就是以支路电流1i 、2i 、…、n i 为未知量的支路电流法方程。
