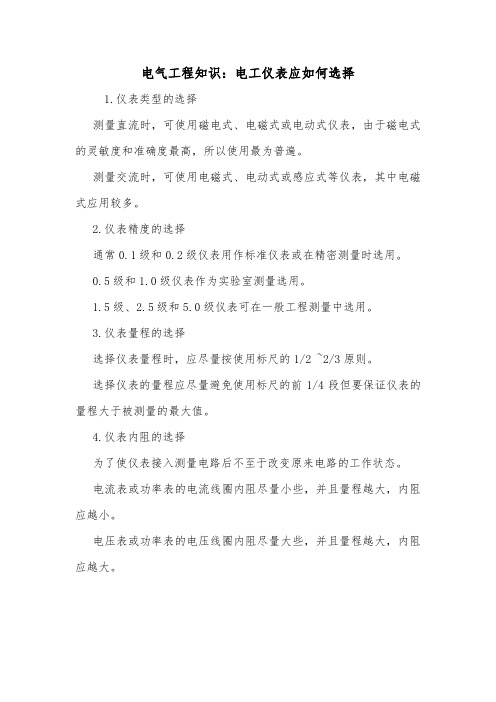

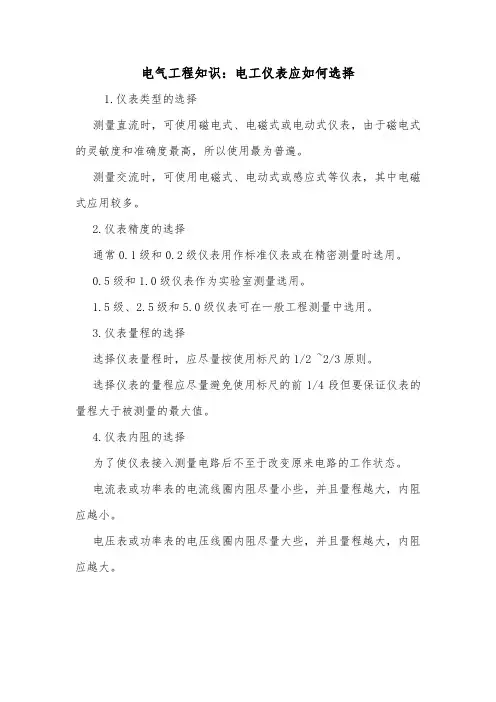

电气工程知识：电工仪表应如何选择
1.仪表类型的选择
测量直流时，可使用磁电式、电磁式或电动式仪表，由于磁电式的灵敏度和准确度最高，所以使用最为普遍。
测量交流时，可使用电磁式、电动式或感应式等仪表，其中电磁式应用较多。
2.仪表精度的选择
通常0.1级和0.2级仪表用作标准仪表或在精密测量时选用。
0.5级和1.0级仪表作为实验室测量选用。
1.5级、
2.5级和5.0级仪表可在一般工程测量中选用。
3.仪表量程的选择
选择仪表量程时，应尽量按使用标尺的1/2 ~2/3原则。
选择仪表的量程应尽量避免使用标尺的前1/4段但要保证仪表的量程大于被测量的最大值。
4.仪表内阻的选择
为了使仪表接入测量电路后不至于改变原来电路的工作状态。
电流表或功率表的电流线圈内阻尽量小些，并且量程越大，内阻应越小。
电压表或功率表的电压线圈内阻尽量大些，并且量程越大，内阻应越大。
