常用电工仪表使用与测量一．教学组织1学生穿戴整齐，按时集合。
排队进入实训车间2清点人数，检查学生着装穿戴情况3宣布课题内容及注意事项二，授课内容1、万用表。

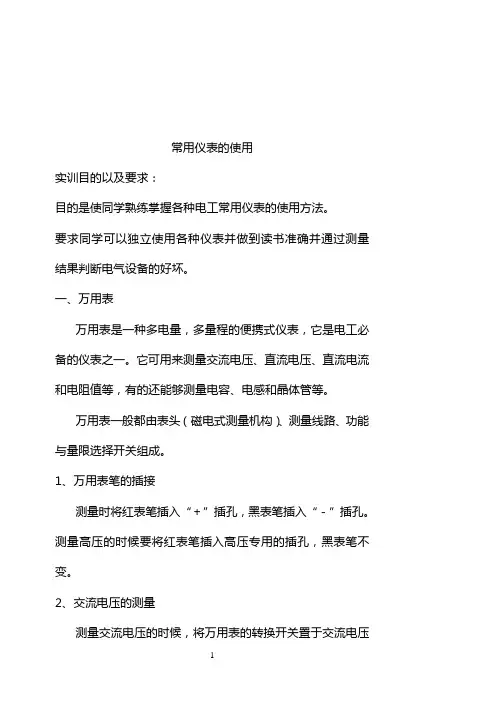

万用表是电工经常使用的多用途仪表，它可以用来测量交流直流电压，直流电流和电阻。
有的万用表还可以测量交流电流，电感，电容，音频电平（输出）等。
万用表的组成，主要由表头测量线路和转换开关三部分组成。
〈1〉万用表面板介绍（MF500型万表表为例）〈2〉万用表使用时注意事项。
1〉量程转换开关必须拨在需测量的挡位置，不能放错。
如果测量电压时误将转开关拨在电流或电阻挡上则会将仪表损坏。
2》在测量电流或电压时，如果对于被测电流，电压大小心中无数应先拨到最大量程挡位上试测。
以保证表指针不致打坏，然后再拨出合适的量程上测量，以减小误差。
但是不可带电转换量程。
3>在测量直流电压或直流电流时，必须注意到仪表的极性。
正负端应名与电路的正负端相接。
在测量电流时。
应特别注意到必须把电路断开，将表串联于电路中。
4>测量电阻时，必须将被测电路与电源切断。
当电路中有电容存在时，必须将电容短路放电。
以免损坏仪表。
电阻的量程应选得合适。
在测低电阻时要注意接触电阻。
在测高电阻（大于10K）时，应注意不可加入并联电路（例如：不应将人手接触表笔或电阻的引线部分）5>表上有一个零点调整电位器旋纽，这是供测量电阻时用的，测量时应先将表笔短接，调节调节器器表指针应偏转到零。
若表指针无法调节到零点，则说明表内电池电压不足或内部接触不良。
6 每次测量完毕后，应将转换开关拨到测交流电压最高一挡（500型万用表则应拨到空档位）以他人误用造成仪表损坏也可避免由于将量程拨在电阻档而反表笔碰在一起致使表内电池长时间耗电。
2兆欧表（摇表）兆欧表是一种简便常用的测量高电阻的直读式仪表，一般用来测量电路，电机线组，电缆线电气设备等绝缘电阻的计量单位为兆欧用M符号表示。
兆欧表主要由手摇直流发电机（有的用交流发电机加整流器）磁电式流比计及接线桩（L.E.G）三部分组成。
兆欧表的规格是根据其内部的手摇发电机所发出最高电压的等级来确定的。
分别有：250。
500。
1000。
2500和5000V等。
兆欧表规格的选择是根据被测物的额定电压进行选择的。
兆欧表上有三个分别标有接地（E）线路(L)和保护环(G)的接线桩。
一般常用接地和线路两个接线柱接线进行测量。
兆欧表使用时注意事项。
<1>在进行测量前，先要切断电源，被测设备一定进行充分放电（约要2—3分钟）以保障仪表和人身安全。
<2>测量前，应将兆欧表先进行一次开路和短路试验，检查仪表是否良好，若将两连接线开路摇动手柄。
指针应指在“∞”处这时再反两接线短接一下表指针应指在“0”处。
这时说明兆欧表是良好的。
否则兆欧表是有误差的。
<4>摇动手柄时的转速要均匀。
由慢渐快。
一般规定为120r/min 允许±20%的变化。
通常要摇动1min 后待指针稳定后再读数。
如果被测设备是大容量容性设备或电路中有电容时持续摇动一段时间。
让兆欧表对电容充电待表指针稳定后再读数。
测量中若发现表指针指零时应立即停止摇动手柄以防止表内线圈发热损坏。
5>兆欧表必须水平放置于平稳牢固地方测量。
在表示停止转动之前切勿用手去触及设备的测量部分或表的接线柱。
测量完毕后应对设备进行充分放电，否则容易引起触目惊心电事故。
6>严禁在雷电时或附近有高压导体的设备上测量绝缘电阻，只有在设备不带电又不可能受到其它电源感应而带电的情况正点，才可能性进行测量。
3单双臂电桥的使用单臂电桥的使用直流单臂电桥又称为惠斯登电桥，它可测量1~1000000欧电阻，通常用于测量各种电机。
变压器及电器的直流电阻，其比例倍率为0.001、0.01、0.1、1、10、100和1000等七档，由倍率转换开关选择。
直流单臂电桥的使用步骤如下：1．首先将检流计锁扣打开，调节机械调零旋面，使指针指向零位。
2．将被测电阻R接在接线端钮上，根据R的阻值范围选择合适的比例倍率，使比较臂的四阻电阻都有用3．调节平衡时，先按电源按钮SE，再按检流计按钮SG，测量完毕后，先松开检测流计按钮SG，再松开电源按钮SE。
以防止被测对象产生感应电动势而损坏检流计。
4．按下按钮后，若指针向“十”侧偏转应增大比较臂电阻，若指针向“一” 侧偏转应增减小比较臂电阻。
调节平衡过程中，不能把检流计按钮按死，待调节到电桥接近平衡时，才可按死检流计按钮进行细调，以免检流计指针可能因猛烈撞击而损坏。
5．若使用权用外按电源时，其电压应按规定选择过高会损坏桥臂电阻太低会降低灵敏度，若使用外接检流计时，应将内附的检流计用短路片短路，将外接检流计接至“外接”端钮上。
6．测量结束后，应锁上检流计锁扣，以免受到振动而损坏。
被测电阻R的阻值：R=（比例臂读数）×（比例臂读数之和）欧姆比例臂读数的使用：比例臂电桥又称为凯尔文电桥，适用于测量 10欧以下的短导线，分流器大中型电机和变压器绕组的低阻值电阻，在双臂电桥面板的右上角是外接电源端钮上E内和E外及外接电源选择开关。
下方是已知电阻调节盘，可在0.5~11欧范围内调节器平衡。
左上面是倍率选择开关有五档其下面是检流计。
面板的左边是C1、P1、P2、C2四个端钮。
用来连接被测电阻R，电桥平衡后用电阻调节盘的阻值（微调值）加上选择开关（粗调值）的阻值，再乘以倍率，即为被测电阻R的阻值。
直流双臂电桥测量电阻的具体步骤如下：1．断开被测电阻。
先把灵敏度调到最大，然后把检流计调到零位上。
2．把灵敏度调到最小。
接上被测电阻R（C1、P1接一端，C2、P2接另一端，应将P1、P2接至C1、C2的内侧），然后先接下“B”间歇后，再按下“G”，调整倍率和粗调。
若指针向“十”侧偏转，则应增大倍率或粗调；若指针向“一” 侧偏转，则应减小倍率或粗3．待表指针基本在零位时，按死两个按钮调整电阻调节盘的微调，同时增大灵敏感度，两面三刀个同时调整，直至灵敏感度最大，检流计指针指向零位。
4．将灵敏感度调节器至最小。
先松“G”，再松开“B”，最后断开电源进行读数。
5．Rx=〔粗调值+微调值)×倍率〕欧姆直流双臂电桥在测量时还应注意以下几点：1．被测电阻应与电桥的电位端钮P1、P2和电流端钮C1、C2正确连接。
若被测电阻没有专门的接线，可以从被子测电阻两接线头引出四根连接线。
但应将电位端钮P1、P2接在电流端钮C1、C2的内侧，顺序为C1、P1、P2、C2。
2．连接导线应尽量短而粗。
接线头处要除尽漆和锈，并接紧，尽量减少接触电阻。
3．直流双臂电桥工作电流很大。
测量时操作要快，以免耗电过多，测量结束后应立即关断电源。
4、钳形电流表钳形电流表又称为钳形表。
它是一种不需要断开电路就可直接测量交流电流的携带式仪表，在电气检修中非常方便，应用相当广泛。
其结构主要由电磁式电流表和穿心式电流互感器组成。
测量时，按动扳手，打开钳扣，将被测载流导线置在穿心式电流互感器铁芯中间，然后放松扳手，使铁芯闭合。
钳形电流表是通过调节电流互感器的变流比来变换电流表的量程。
钳形电流表使用时注意事项：1> 钳子形电流表不可去测量高压线路的电流。
被测线路的电压不能超过钳形电流表所规定的使用电压，以防止绝缘击穿人身触电。
2> 测量前，应检测电流表的指针是否指在零位上。
钳口的可动部分是否开合自如，两边钳口结合面是否接触紧密，有没有污垢存在。
3> 测量前，应先估计被测电流表或电压大小。
选择合适的量程。
或先选用较大量程试测，然后再视被测电流、电压大小，减小量程。
但必须注意，严禁在测量中转换量程选择开关。
（因电流互感器二次侧在使用中，严禁开路）4> 测量小于5A以下电流时，为了得到较准确的读数，在条件许可下，可把导线多绕几圈，放进钳口进行测量。
但实际电流数值应为读数除以放进钳口见风使舵的导线根数。
5> 测量完后，一定要把量程选择开关调到最大量程挡位上，以免下次使用时，由于未经选择量程而造成仪表损坏。
钳形电流表的规格分为可测交流电流（如：T-301、T-302、MG-24）和可测交、直流电流（如：MG-20、MG-21）二类，有的还可以测量电压（例如：T-302、MG-24）。
三、操作示范1．示范各仪表的测量方法。
2．示范各仪表的使用步骤。
四、巡回指导1．及时解答学生提出的问题。
2．检查学生测量方法发现问题及时解答。
3．督促学生爱护仪表。
五、课后分析。
