常用电工仪表的使用及电位电压的测定

电工电子学实验报告常用电子仪器的使用 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】电工电子学实验报告04常用电子仪器的使用实验报告课程名称：电工电子学实验指导老师：实验名称：常用电子仪器的使用一、实验目的 1.了解常用电子仪器的主要技术指标、主要性能以及面板上各种旋钮的功能。

2.掌握实验室常用电子仪器的使用方法。

二、主要仪器设备型双踪示波器。

型交流电压表。

数字函数信号发生器。

型可调式直流稳压稳流电源。

Ω电阻和μ F 电容各一个。

三、实验内容 1.用示波器检测机内“校正信号”波形首先将示波器的“显示方式开关(VERTCAL MODE)”置于单踪显示，即Y 1 (CH1)或Y 2 (CH2)，“触发方式开关(TRIGGER)”置于“自动(AUTO)”即自激状态。

开启电源开关后，调节“辉度(INTEN)”、“聚焦(FOCUS)”“辅助聚焦”等旋钮，使荧光屏上显示一条细而且亮度适中的扫描基线。

将示波器的“校正信号”引入上面选定的 Y 通道(CH1 或 CH2)，将Y 轴“输入耦合方式开关” 置于“AC”或“DC”，调节X 轴“扫描速率选择开关”(t/div 或t/cm)和Y 轴“轴入灵敏度开关(V/div 或V/cm)”，并且将各自的“微调”旋钮置于校正位置，使示波器显示屏上显示出约两个周期，垂直方向约4~8div(cm)的校正信号波形。

从示波器显示屏的坐标刻度上读得 X 轴(水平)方向和Y 轴(与 X 轴垂直)方向的原始数据(即从示波器刻度上读取的刻度数值和所选的刻度单位值)，填入表4-1，并计算出对应的实测值。

校正信号标称值示波器测得的原始数据测量值幅度U P-P 4div div 频率f 1000Hz 5div div 1000Hz 表4-1 观察“Y 轴输入灵敏度微调开关”和“X 轴扫描速率微调开关”出在顺时针到底和逆时针到底两个极端位置时，屏幕读数与信号标称值的差异(标称值指的信号源输出所表示的数值)。

实验一123．掌握电压表、电流表内电阻的测量方法； 45．掌握信号发生器的使用二、原理说明1.在实际电路测量中,电压表在测量某两节点电压时应与该两节点并联连接,电流表在测量某一支路电流时应串接在该支路中,因此,就必须要求电压表内阻为无穷大,电流表内阻为零,但实际使用的电工仪表一般都不能满足上述要求,它们不可能为无穷大或者为零,因此当仪表接入电路时都会使电路原来状态产生变化,使被测的读数值与电路原来实际值之间产生误差,2.a.本实验测量电流表的内阻采用“分流法”,如图1—1所示,A 为被测内阻(R A )的直流电流表,测量前先断开开关S,调节电流源的输出电流I 使A 表指针满偏转,然后合上开关S,并保持I 值不变,调节电阻箱R 的阻值,使电流表A 的指针指在1/2满偏转位置,此时 2II I S A == ∴==⋅+R R R R R R R A 1//11b.测量电压表的内阻采用分压法,如图1—2 所示。

V 为被测内阻(R V )的电压表,测量时先将开关S 闭合,调节直流稳压源的输出电压,使电压表V 的指针满偏转指示值为V 1,然后断开开关S,调节Ｒ使电压表Ｖ的指示值减半。

此时RV ＝R ＋R 1三、实验设备;a) 万用表500b) EEL —06组件上的十进制可变电阻箱； c) EEL-06组件上的电阻8.2K Ω；10K Ω； d) 下组件恒压源0～30V ； e) 下组件恒流源0～20mA f)双踪示波器g) 信号源四、实验内容1、根据“分流法”原理测定500型万用表直流电流1mA 和10mA 档量限的内阻,线路如1—1所示。

其中R 为EEL-06十进制可变电阻箱,R 为EEL-06上10K Ω／8Ｗ电阻。

2、根据“分压法”原理按图1—2 接线测定万用表直流电压25V和100V档量限的内阻。

其中R为EEL—06 组件上十进制可变电阻箱，R为该组件上的10kΩ／83、示波器的使用用示波器观察信号源输出的波形，并记录。

电工技能五常用电工仪表的使用电工技能五常用电工仪表的使用目录第一节电工仪表的基本知识 (3)一、电工仪表的基本知识 (3)（一）什么是电工仪表？ (3)（二）电工仪表的分类 (3)1．指示仪表 (3)2．比较式仪表 (4)3．数字式仪表 (4)二、电工仪表常用面板符号 (4)三、电工仪表的误差、精确度与灵敏度 (7)（一）仪表误差的分类 (7)（二）误差的几种表示方法 (7)1．绝对误差∆ (7)2．相对误差γ (7)3．引用误差γ0 (8)（三）减小或消除误差的方法 (8)1．测量误差的分类 (8)2．测量误差的消除方法 (9)（四）仪表的精确度（准确度）和灵敏度 (9)1．精确度 (9)四、电工仪表的型号 (9)五、电工仪表测量方法 (9)六、电工仪表使用注意事项 (10)七、常用电工仪表的选择 (10)1．仪表类型的选择 (10)2．仪表准确度的选择 (10)3．仪表量程的选择 (10)第二节电流表与电压表 (11)一、电流表与电压表的工作原理 (11)（一）磁电式仪表 (11)（二）电磁式 (11)二、电流的测量 (12)（一）直流电流的测量 (12)（二）交流电流的测量 (13)（三）电流表 (13)（三）用钳形电流表测交流电流 (14)三、电压的测量 (16)（一）直流电压的测量 (16)（二）交流电压的测量 (17)第1页电工技能五常用电工仪表的使用（四）电压表 (17)第三节电阻表与兆欧表 (18)一、电阻表及直流电阻的测量 (18)二、兆欧表及绝缘电阻的测量 (18)（一）兆欧表的工作原理 (18)1．组成 (18)2．工作原理 (18)（二）兆欧表的选用 (19)1．常用规格 (19)2．选用原则 (19)（三）兆欧表的使用方法 (19)1．使用前的准备 (19)2．正确使用方法 (20)3.兆欧表使用注意事项 (21)三、电阻的其他测量方法 (21)第四节电度表及电能的测量 (22)第五节万用表及其使用 (22)一、MF47型指针式万用表及其使用 (22)（一）指针式万用表的基本结构与工作原理 (22)1．基本结构 (22)2．工作原理 (22)（二）指针式万用表的注意事项 (22)（三）指针式万用表的基本使用方法 (23)1．测交流电压 (23)2．测直流电压 (23)3．测直流电流 (23)4．测电阻 (23)二、MF500型指针式万用表及其使用 (24)三、DT890B数字万用表 (24)（1）测量直流电压 (24)（2）测量交流电压 (24)（3）测量直流电流 (24)（4）测量交流电流 (24)（5）测量电阻 (25)（6）测量二极管 (25)（7）测量三极管 (25)（8）检查线路通断 (25)第六节功率表 (26)一、基本结构 (26)二、功率表的接线 (26)（一）功率表的接线原则 (26)（二）测单相电路功率时的接法 (27)（三）测三相电路功率时的接法 (27)三、功率表使用注意事项 (28)第七节接地电阻测定仪 (28)一、基本概念 (28)第2页电工技能五常用电工仪表的使用（一）分类 (28)（二）定义 (28)1．保护性接地 (29)2．功能性接地 (29)二、接地电阻的测量原理 (30)三、ZC-8型接地电阻测量仪 (30)四、接地电阻测量仪的使用 (31)（一）使用方法和步骤 (31)（二）注意事项 (32)第一节电工仪表的基本知识一、电工仪表的基本知识（一）什么是电工仪表？1、在电工测量中，测量各种电量、磁量及电路参数的仪器仪表统称为电工仪表。

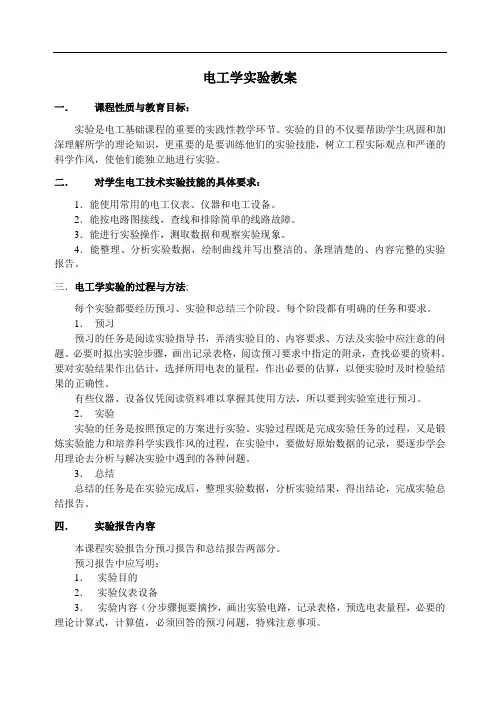

电工学实验教案一．课程性质与教育目标：实验是电工基础课程的重要的实践性教学环节。

实验的目的不仅要帮助学生巩固和加深理解所学的理论知识，更重要的是要训练他们的实验技能，树立工程实际观点和严谨的科学作风，使他们能独立地进行实验。

二．对学生电工技术实验技能的具体要求：1．能使用常用的电工仪表、仪器和电工设备。

2．能按电路图接线，查线和排除简单的线路故障。

3．能进行实验操作，测取数据和观察实验现象。

4．能整理、分析实验数据，绘制曲线并写出整洁的、条理清楚的、内容完整的实验报告。

三．电工学实验的过程与方法;每个实验都要经历预习、实验和总结三个阶段。

每个阶段都有明确的任务和要求。

1．预习预习的任务是阅读实验指导书，弄清实验目的、内容要求、方法及实验中应注意的问题。

必要时拟出实验步骤，画出记录表格，阅读预习要求中指定的附录，查找必要的资料。

要对实验结果作出估计，选择所用电表的量程，作出必要的估算，以便实验时及时检验结果的正确性。

有些仪器、设备仅凭阅读资料难以掌握其使用方法，所以要到实验室进行预习。

2．实验实验的任务是按照预定的方案进行实验。

实验过程既是完成实验任务的过程，又是锻炼实验能力和培养科学实践作风的过程，在实验中，要做好原始数据的记录，要逐步学会用理论去分析与解决实验中遇到的各种问题。

3．总结总结的任务是在实验完成后，整理实验数据，分析实验结果，得出结论，完成实验总结报告。

四．实验报告内容本课程实验报告分预习报告和总结报告两部分。

预习报告中应写明：1．实验目的2．实验仪表设备3．实验内容（分步骤扼要摘抄，画出实验电路，记录表格，预选电表量程，必要的理论计算式，计算值，必须回答的预习问题，特殊注意事项。

总结报告中应写明：1．经整理后的实验数据，计算数据2．实验波形，曲线3．对数据、曲线的分析、说明、结论等五．实验时的安全用电知识实验时，要杜绝电击现象。

电击是人体中通过电流时产生的一种剧烈的生理反映。

轻则人体触电部位麻木、痉挛，重则造成严重烧伤、甚至死亡。

常用电工工具仪器仪表【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）常用电工工具与仪表的使用一、试电笔低压验电器又称试电笔，是检验导线、电器是否带电的一种常用工具，检测范围为50~500V，有钢笔式、旋具式和组合式多种。

低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等局部组成，如图使用时，必须手指触及笔尾的金属局部，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下列图所示。

当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。

考前须知：●使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用。

●验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。

●验电时，手指必须触及笔尾的金属体，否那么带电体也会误判为非带电体。

●验电时，要防止手指触及笔尖的金属局部，以免造成触电事故。

二、高压验电器高压验电器又称为高压测电器。

主要类型有发光型高压验电器和声光型高压验电器。

发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针〔钩〕等局部组成。

图5-3所示为发光型10kV 高压验电器的结构。

高压验电器使用考前须知：1〕使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应，以免危及操作者人身平安或产生误判。

2〕验电时操作者应带绝缘手套，手握在护环以下局部，同时设专人监护。

同样应在有电设备上先验证验电器性能完好，然后再对被验电设备进行检测。

注意：操作中是将验电器渐渐移向设备，在移近过程中假设有发光或发声指示，那么立即停止验电。

高压验电器验电时的握法如图5-4所示。

3〕高压验电器必须在气候良好的情况下使用，以确保操作人员的平安。

4〕验电时人体与带电体应保持足够的平安距离，10kV以下的电压平安距离应为0.7m以上。

5〕验电器应每半年进行一次预防性试验。

电工万能表的使用方法
电工万能表是电工常用的一种测试仪器，它可以用于测量电压、电流、电阻等各种电学参数，是电工工作中必不可少的工具之一。

下面将介绍电工万能表的使用方法，希望能对大家有所帮助。

首先，使用电工万能表之前，需要确保万能表处于正常工作状态。

可以通过测量一个已知电压或电流的电路来检查，确保万能表的测量准确度和灵敏度。

在使用电工万能表时，需要注意选择合适的测量档位。

对于待测电压、电流或电阻，选择合适的测量范围，以确保测量结果的准确性。

如果选择档位过小，可能会导致测量值超出范围，从而损坏万能表；如果选择档位过大，可能会降低测量精度。

在测量电压时，需要将电工万能表的测量引线连接到待测电路的两端，并确保引线接触良好。

在测量电流时，需要将电工万能表的测量引线连接到待测电路中断的位置，并确保测量引线的电流方向与电路中的电流方向一致。

在测量电阻时，需要将电工万能表的测量引线连接到待测电阻两端，并确保待测电路处于断电状态。

在测量前，需要将电工万能表的测量档位调整到合适的电阻范围，以确保测量结果的准确性。

在使用电工万能表时，需要注意安全问题。

在测量电压或电流时，需要确保万能表的测量引线与待测电路连接正确，避免短路或接反引起的危险。

在测量高压电路时，需要使用绝缘手套和绝缘工具，确保安全操作。

总之，电工万能表是电工工作中不可或缺的工具，正确的使用方法可以确保测量结果的准确性，同时也能保障电工的安全。

希望上述介绍对大家有所帮助，谢谢阅读！。

电位电压的测定及实验报告实验二电位电压的测定及电路电位图的绘制电路理论基础实验报告实验名称电位电压的测定及电路电位图的绘制专业班级学号姓名组员2015年 4 月 6 日目录实验目的 (1)原理说明 (1)实验设备 (1)实验内容 (1)电路电位图 (2)仿真图 (3)注意事项 (4)思考题 (4)体会与感悟 (5)一、实验目的1. 用实验证明电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法二、原理说明在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差(即电压)则是绝对的，它不因参考点电位的变动而改变。

据此性质，我们可用一只电压表来测量出电路中各点相对于参考点的电位及任意两点间的电压。

电位图是一种平面坐标一、四两象限内的折线图。

其纵坐标为电位值，横坐标为各被测点。

要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。

以图5-1的电路为例，如图中的A,F, 并在坐标横轴上按顺序，均匀间隔标上A、B、C、D、E、F、A。

再根据测得的各点电位值，在各点所在的垂直线上描点。

用直线依次连接相邻两个电位点，即得该电路的电位图。

在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。

在电路中电位参考点可任意选定。

对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。

四、实验内容利用HE-12实验箱上的“基尔霍夫定律/叠加原理”线路，按图5-1接线。

图5-11. 分别将两路直流稳压电源接入电路，令 U1,6V，U2,12V。

(先调准输出电压值，再接入实验线路中。

)2. 以图5-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值UAB、UBC、UCD、UDE、UEF及UFA，数据列于表中。

五、电路电位图接入点为A接入点为B注:1.“计算值”一栏，UAB=φA,φB，UBC=φB,φC，以此类推。

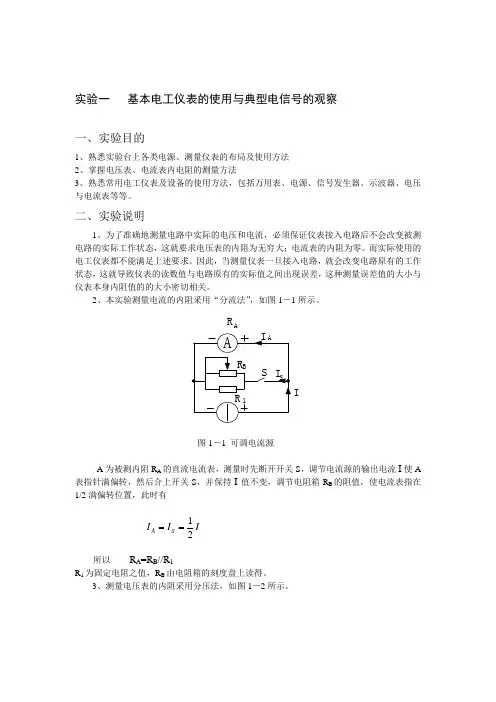

实验一 基本电工仪表的使用与典型电信号的观察一、实验目的1、熟悉实验台上各类电源、测量仪表的布局及使用方法2、掌握电压表、电流表内电阻的测量方法3、熟悉常用电工仪表及设备的使用方法，包括万用表、电源、信号发生器、示波器、电压与电流表等等。

二、实验说明1、为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的实际工作状态，这就要求电压表的内阻为无穷大；电流表的内阻为零。

而实际使用的电工仪表都不能满足上述要求。

因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差，这种测量误差值的大小与仪表本身内阻值的的大小密切相关。

2、本实验测量电流的内阻采用“分流法”，如图1－1所示。

R AI图1－1 可调电流源A 为被测内阻R A 的直流电流表，测量时先断开开关S ，调节电流源的输出电流I 使A 表指针满偏转，然后合上开关S ，并保持I 值不变，调节电阻箱RB 的阻值，使电流表指在1/2满偏转位置，此时有I I I S A 21==所以 R A =R B //R 1R 1为固定电阻之值，R B 由电阻箱的刻度盘上读得。

3、测量电压表的内阻采用分压法，如图1－2所示。

S图 1－2 可调稳压源V 为被测内阻R V 的电压表，测量时先将开关S 闭合，调节直流稳压源的输出电压，使电压表V 的指针为满偏转。

然后断开开关S ，调节R B 使电压表V 的指示值减半。

此时有R V ＝R B ＋ R 1电阻箱刻度盘读出值R B 加上固定电阻R 1，即为被测电压表的内阻值。

电压表的灵敏度为S = R V /U (Ω/v)4、仪表内阻引入的测量误差（通常称之为方法误差，而仪表本身构造上引起的误差称为仪表基本误差）的计算。

以图1－3所示电路为例VR BU图 1－3R 1上的电压为U R1=211R R R +U ，若R 1=R 2，则U R1=1/2U现用一内阻为R V 的电压表来测量U R1的值，当R V 与R 1并联后，R AB =11R R R R V V +，以此来代替上式中的R 1，则得U ‘R1=U R R R R R R R R R V V V V 21111+++绝对误差为 △U=U ‘R1—U R1=U （21221111R R R R R R R R R R R R V V V V +-+++） 化简后得 △U=)()2(2121222121221R R R R R R R R R UR R V ++++- ，若R 1=R 2=R V ，则得△U=6U -相对误差△U%=3.33%1002/6/%100111'-=⨯-=-U U U U U R R R三、实验设备四、实验内容1、根据“分流法”原理测定万用表直流毫安表的内阻，线路如图1－1所示。

实验报告基本电工仪表的使用篇一：实验一基本电工仪表的使用及测量误差的计算实验一基本电工仪表的使用及测量误差的计算一、实验目的1. 熟悉实验台上各类电源及各类测量仪表的布局和使用方法。

2. 掌握指针式电压表、电流表内阻的测量方法。

3. 熟悉电工仪表测量误差的计算方法。

二、原理说明1. 为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的工作状态。

这就要求电压表的内阻为无穷大；电流表的内阻为零。

而实际使用的指针式电工仪表都不能满足上述要求。

因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差。

误差的大小与仪表本身内阻的大小密切相关。

只要测出仪表的内阻，即可计算出由其产生的测量误差。

以下介绍几种测量指针式仪表内阻的方法。

2. 用“分流法”测量电流表的内阻如图1-1所示。

A为被测内阻(RA)的直流电流表。

测量时先断开开关S，调节电流源的输出电流I 使A表指针满偏转。

然后合上开关S，并保持I值不变，调节电阻箱RB的阻值，使电流表的指针指在1/2满偏转位置，此时有IA＝IS＝I/2∴ RA＝RB∥R1可调电流源R1为固定电阻器之值，RB可由电阻箱的刻度盘上读得。

图 1-1 3. 用分压法测量电压表的内阻。

如图1-2所示。

V为被测内阻(RV)的电压表。

测量时先将开关S闭合，调节直流稳压电源的输出电压，使电压表V的指针为满偏转。

然后断开开关S，调节RB使电压表V的指示值减半。

此时有：RV＝RB＋R1电压表的灵敏度为：S＝RV/U (Ω/V) 。

式中U为电压表满偏时的电压值。

4. 仪表内阻引起的测量误差（通常称之为方可调稳压源法误差，而仪表本身结构引起的误差称为仪表基图1-2 本误差）的计算。

（1）以图1-3所示电路为例，R1上的电压为R1 1 UR1＝─── U，若R1＝R2，则 UR1＝─ U 。

R1＋R2 2现用一内阻为RV的电压表来测量UR1值，当RVR1RV与R1并联后，RAB＝───，以此来替代RV＋R1RVR1────RV＋R1上式中的R1，则得U'R1＝────── U 图 1-3RVR1 ───＋R2 RV＋R1RVR1────RV＋R1 R1 绝对误差为△U＝U'R1－UR1＝U(─────—－────)RVR1 R1＋R2 ───＋R2 RV＋R1 －R2 1R2U化简后得△U＝───────────────── 2 2RV(R1＋2R1R2＋R2)＋R1R2(R1＋R2)U若 R1＝R2＝RV，则得△U ＝－─6vU'R1－UR1-U/6相对误差△U％＝─────×100％＝──×100％＝－33.3% UR1 U/2由此可见，当电压表的内阻与被则电路的电阻相近时，测量的误差是非常大的。

电工仪表使用规范第一节电工仪表的基本知识一、常用电工仪表的分类电工仪表按测量对象不同，分为电流表(安培表)、电压表(伏特表)、功率表(瓦特表)、电度表(千瓦时表)、欧姆表等；按仪表工作原理的不同分为磁电式、电磁式、电动式、感应式等；按被测电量种类的不同分为交流表、直流表、交直流两用表等；按使用性质和装置方法的不同分为固定式(开关板式)、携带式；按误差等级不同分为 0．1 级、 0．2 级、 0．5 级、 1．0 级、 1．5 级、 2．5 级和4 级共七个等级。

二、电工仪表常用面板符号电工仪表的面板上，标志着表示该仪表有关技术特性的各种符号。

这些符号表示该仪表的使用条件，所测有关的电气参数范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。

三、电工仪表的精确度电工仪表的精确度等级是指在规定条件下使用时，可能产生的基本误差占满刻度的百分数。

它表示了该仪表基本误差的大小。

在前述的七个误差等级中，数字越小者，精确度越高，基本误差越小。

0．1 级到 0．5 级仪表精确度较高，多用于实验室作校检仪表； 1．5 级以下的仪表精确度较低，多用于工程上的检测与计量。

所谓基本误差，是指仪表在正常使用条件下，由于本身内部结构的特性和质量等方面的缺陷所引起的误差，这是仪表本身的固有误差。

例如 0．5 级电流表的基本误差是满刻度的 0．5 /100。

若所测电流为 100A 时，实际电流值在 99．5~100．5A 之间。

四、常用电工仪表的基本结构常用电工仪表主要由电木或者铁皮或者硬塑料制成的外壳、有标度尺和有关符号的面板、测量路线(简单仪表无)、表头电磁系统、指针、阻尼器、转轴、轴承、游丝、零位调整器等组成。

五、电工仪表的保养1.严格按说明书要求，在温度、湿度、粉尘、振动、电磁场等条件允许范围保存和使用。

2.经过长期存放的仪表，应定期通电检查和驱除潮气。

3.经过长期使用的仪表，应按电气计量要求，进行必要的检验和校正4.不患上随意拆卸,调试仪表，否则将影响其灵敏度与准确性。

实验1 基本仪器仪表的使用及基本定理的测定一、实验目的（1）熟悉电工实验工作台的结构特点及其器件的使用，掌握实验的基本方法。

（2）熟悉电工仪器仪表的主要技术性能指标及其使用方法，掌握电压、电流等电路基本参数的测量方法和测量误差的计算方法。

（3）验证基尔霍夫定律和叠加原理的正确性，加深对基尔霍夫定律和叠加原理的理解。

二、实验设备及材料通用电学实验台，直流稳压电源，直流电压表、直流电流表（或万用表），电阻和导线一批。

三、实验原理1、电路基本参数测量电压、电流等电路基本参数测量，主要是利用电压表、电流表（或万用表）进行直接测量。

在测量电压时，应把电压表并联在被测负载的两端。

为了使电压表并入后尽量不影响电路原工作状态，要求电压表的内阻远大于被测负载的电阻。

测量电流时，电流表必须串联在被测电路中。

电流表的内阻都很小，如果把电流表并接在负载两端，电流表将因流过很大的电流而烧毁。

测量直流电压和直流电流时，常用磁电式电流表。

在使用时必须注意仪表的正负极性必须和电路一致，否则仪表的指针将会反转，可能造成仪表损坏。

测量交流电压和交流电流时，常用电磁式电流表。

交流表的使用方法与直流表相同，只是没有极性之分，其测量的是有效值。

2、基尔霍夫电流定律KCL和电压定律KVLKCL指出：在电路中，在任何时刻，流进和流出任何一个节点的电流代数和为零。

即：∑i(t)=0，或∑I =0 (直流电路）。

KVL指出：在电路中，在任何时刻，任何一个回路或网络的电压降的代数和为零。

即：∑u(t)=0，或∑U =0 (直流电路）。

KCL 和KVL 是电路分析理论中最重要的基本定律，适用于线性电路、非线性电路、时变或非时变电路的分析和计算；也适用于时域或其他域（如频域）电路。

3、叠加原理在线性电路中，任何一条支路的电流（或其两端的电压），都可以看成是由电路中各个电压源（或电流源）单独作用时，在此支路中产生的电流（或电压）的代数和。

某电压源（或电流源）单独作用时，其他所有电压源（或电流源）均置零，即理想电压源短路，理想电流源开路。

《电气装调与设计》教学设计项目二：常用电工仪表的使用课题任务一：万用表的使用课型新授课教材分析任务分析电工仪表作为机电设备工作人员的常用工具，有着广泛的应用。

其中万用表是一种多功能、多量程、常用的便携式电工仪表，可用来测量电阻、交直流电压和电流等。

兆欧表（摇表）是测量高电阻的仪表，可用来测量电机、电缆、变压器和其它电气设备的绝缘电阻，因而也称绝缘电阻测定器。

钳形电流表是一种用于测量运行中的电气线路电流大小的仪表，可在不断电的情况下测量电流。

教学目标知识目标1.熟悉兆欧表、钳形电流表的结构和使用方法。

2.培养学生的安全意识、质量意识和团队协作意识。

能力目标1.会用兆欧表检查设备绝缘电阻。

2.会用钳形电流表直接测量线路电流。

3.培养学生的动手操作能力及团队协作能力。

情感目标1.培养学生的安全用电意识和觉悟，坚持“安全第一，预防为主”的思想。

2.培养学生的节能的良好习惯。

3.培养学生的团结协作能力。

教学重难点重点兆欧表、钳形电流表的结构和使用方法。

难点兆欧表、钳形电流表的使用方法。

关键加深对知识的理解，为知识的迁移作准备。

教法学法教法项目教学法、任务驱动法学法分组讨论、合作探究。

教具多媒体课件、兆欧表、钳形电流表、元器件实物教后记教学过程教学内容教师活动学生活动设计意图（一）任务描述以小组为单位，仔细观察兆欧表、钳形电流表的结构，探究其使用方法及注意事项。

整个过程要求团队协作、主动探究、严谨细致、精益求精。

课件展示提出任务思考联系实际（二）任务知识库（一）兆欧表兆欧表大多采用手摇发电机供电，故又称摇表，是一种测量电气设备和线路绝缘电阻的便携式仪表，兆欧表刻度尺都是以兆欧（MΩ）为单位，其外形结构如图2-2-1所示。

图2-2-1兆欧表外形结构兆欧表主要由三个部分组成：手摇直流发电机（有的用交流发电机加整流器）、磁电式流比计及接线桩（L、E、G）。

1.兆欧表的选用常用的兆欧表的规格有250V、500V、1000V、2500V、5000V等挡级。

实验1电流电压与电位的测量一．实验目的1．学习通用电工学实验台的使用方法2．学习电压表、电流表的使用方法3．通过电路中各点电位的测量加深对电位、电压及它们之间关系的理解4．通过实验加强对参考方向的掌握和运用的能力5．训练电路故障的诊查与排除能力二．实验原理与说明1．电压、电流的实际方向与参考方向的对应关系参考方向是为了分析、计算电路而人为设定的。

实验中测量的电压、电流的实际方向，由电压表、电流表的“正”端所标明。

在测量电压、电流时，若电压表、电流表的“正”端与参考方向的“正”方向一致，则该测量值为正值，否则为负值。

图1 电压，电流的实际方向和参考方向2．电位与电位差在电路中，电位的参考点选择不同，各节点的电位也相应改变，但任意两节点间的电位差(电压)不变，即任意两点间电压与参考点电位的选择无关。

3．故障分析与检查排除（1）实验中常见故障①连线：连线错，接触不良，断路或短路；②元件：元件错或元件值错，包括电源输出错；③参考点：电源、实验电路、测试仪器之间公共参考点连接错误等等。

（2）故障检查故障检查方法很多，一般是根据故障类型，确定部位、缩小范围，在小范围内逐点检查，最后找出故障点并给予排除。

简单实用的方法是用万用表（电压档或电阻档）在通电或断电状态下检查电路故障。

①通电检查法：用万用表的电压档（或电压表），在接通电源情况下，根据实验原理，电路某两点应该有电压，万用表测不出电压；某两点不应该有电压，而万用表测出了电压；或所测电压值与电路原理不符，则故障即在此两点间。

②断电检查法：用万用表的电阻档（或欧姆表），在断开电源情况下，根据实验原理，电路某两点应该导通无电阻（或电阻极小），万用表测出开路（或电阻极大）；某两点应该开路（或电阻很大），但测得的结果为短路（或电阻极小），则故障即在此两点间。

三． 实验设备名称 数量 1． 三相空气开关 1块 2． 双路可调直流电源 1块 3． 直流电压表、电流表 1块4． 电阻3个 100Ω*1 150Ω*1220Ω*15． 连接导线 若干 6． 实验用9孔插件方板 1块四． 实验步骤220Ω10V +-+-d图2 实验电路1． 电流、电压的测定 （1） 按图2接线。

电气图的识读-电工仪表与测量1. 电工仪表的基本原理电工仪表是电气图中用来测量电流、电压、功率等电气参数的工具。

它们使用一些基本的物理原理来实现测量功能。

1.1 电流表电流表是用来测量电流的仪表。

它根据安培定律，通过在测量回路中引入一个电流表，可以通过量度电流的大小来判断电路的工作状态。

电流表一般采用电磁铁仪表或电子式仪表。

1.1.1 电磁铁式电流表电磁铁式电流表是一种常见的电流表。

它的基本原理是利用电流引起的磁场与磁铁之间的相互作用。

当电流通过测量回路时，电流表中的线圈内产生磁场，该磁场与固定在电流表内的磁铁相互作用，使得电流表指针偏转，从而显示电流的大小。

1.1.2 电子式电流表电子式电流表是利用电子技术实现的电流测量仪表。

它的基本原理是利用电流的效应在一个电子元器件中产生一个与电流成比例的电压。

通过测量这个电压，就可以得到电流的大小。

电子式电流表具有灵敏度高、精度高和体积小等优点。

1.2 电压表电压表是用来测量电压的仪表。

它根据基尔霍夫电压定律，通过将电压表接入电路的测量点，测量电压表的读数来判断电路工作状态。

电压表一般采用电磁式电压表或电子式电压表。

1.2.1 电磁式电压表电磁式电压表的基本原理是利用电压在测量回路中产生的电流与电压表线圈中的磁场相互作用。

当电压施加在测量回路上时，电流通过电压表线圈，产生的磁场与固定在电压表内的磁铁相互作用，使得电压表指针偏转，从而显示电压的大小。

1.2.2 电子式电压表电子式电压表是利用电子技术实现的电压测量仪表。

它的基本原理是将电压作用在一个电子元器件上，通过测量电子元器件的电流或电压来获得电压的大小。

电子式电压表具有较高的测量精度和较好的稳定性。

2. 电气图中的测量符号在电气图中，不同的测量仪表都有相应的测量符号来表示其功能和测量范围。

以下是一些常见的测量符号：•电流表的符号为。
