第一常用电工仪表使用(任务一万用表)

电工万能表的使用方法
电工万能表是电工常用的一种测试仪器，它可以用于测量电压、电流、电阻等各种电学参数，是电工工作中必不可少的工具之一。

下面将介绍电工万能表的使用方法，希望能对大家有所帮助。

首先，使用电工万能表之前，需要确保万能表处于正常工作状态。

可以通过测量一个已知电压或电流的电路来检查，确保万能表的测量准确度和灵敏度。

在使用电工万能表时，需要注意选择合适的测量档位。

对于待测电压、电流或电阻，选择合适的测量范围，以确保测量结果的准确性。

如果选择档位过小，可能会导致测量值超出范围，从而损坏万能表；如果选择档位过大，可能会降低测量精度。

在测量电压时，需要将电工万能表的测量引线连接到待测电路的两端，并确保引线接触良好。

在测量电流时，需要将电工万能表的测量引线连接到待测电路中断的位置，并确保测量引线的电流方向与电路中的电流方向一致。

在测量电阻时，需要将电工万能表的测量引线连接到待测电阻两端，并确保待测电路处于断电状态。

在测量前，需要将电工万能表的测量档位调整到合适的电阻范围，以确保测量结果的准确性。

在使用电工万能表时，需要注意安全问题。

在测量电压或电流时，需要确保万能表的测量引线与待测电路连接正确，避免短路或接反引起的危险。

在测量高压电路时，需要使用绝缘手套和绝缘工具，确保安全操作。

总之，电工万能表是电工工作中不可或缺的工具，正确的使用方法可以确保测量结果的准确性，同时也能保障电工的安全。

希望上述介绍对大家有所帮助，谢谢阅读！。

电工常用仪表使用方法（一）万用表万用表是一种多用途、多量程测量仪表。

它一般以测量电流、电压和电阻为主，有的还可以测量电感、电容以及晶体三极管等，它是电工必备的常用测量仪表。

1.测量电压的方法（1）测量交流电压。

将转换开关转到“V”符号，测量交流电压时不分正负极；所需量程由被测量电压的低来确定。

如果被测量电压的数值不知道，可选用最高测量范围5 V,指针若偏转很小，再逐级调低到合适的测量范围。

（2 ）测量直流电压。

将转换开关转到“A”符号.测量直流电压时正负极不能搞错，" + "插的表棒接至被测电压的正极，“一”插的表棒接至被测电压的负极，不能接反，否则指针会因逆向偏转而被打弯。

2.测量直流电流的方法将转换开关转到“ mA、A”符号的适当量程位置上，然后按电流从正到负的方向.将万用表串联到被测电路中。

3.测量电阻的方法将转换开关转到欧姆档位置上，先将两根表棒短接，调整调零旋钮，使表针在电阻刻度“0”上，然后用表棒测量电阻。

面板上Xl、X10、X1、Xlk、10k的符号表示倍率，从表头的读数乘以倍率数，即为所测电阻的电阻值。

（二）兆欧表兆欧表又叫摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧。

1.兆欧表的选用测量额定电压在5 ▼以下的设备或线路的绝缘电阻时可选用5 V或1 0 V兆欧表，测量低电压电器设备绝缘电阻时，可选用2 5 0 V兆欧表。

2.兆欧表的接线和测量方法兆欧表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另一个较小的接线柱上分别标有“屏蔽”或“保护环"（G）。

（1 ）测量照明或电力线路对地绝缘电阻。

将摇表接线柱的（E）可靠地接地，（L）接到被测线路上。

线路接好后，可按顺时针方向摇动摇表的发电机摇把，转速由慢变快，一般约1 min后发电机转速稳定时，表针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。

（2）测量电机的绝缘电阻。

常用电工仪表的使用1、电流表电流表(图1)，分为直流电流表和沟通电流表两种。

电流表在使用时留意选择正确的量程，应串联在被测量的实际电路中。

电流表的电流从表的“+”极性端流入，“一”极性端流出。

接线时，应在断电下进行。

不允许将直流电流表使用在沟通电路上。

图1 电流表2、钳形电流表钳形电流表又称卡表(图2)，常用的有沟通钳形电流表和交直流钳形电流表两种。

使用时，留意仪表的电压等级与所测线路或设备的电压等级相符合，设置量程挡应当大于或等于被测电流值，测量前应先估算被测电流或电压的大小，或是先用较大量程然后再视被测值的大小变换量程。

留意，切换量程时必需将钳口打开，无电时进行，不许带电切换量程。

测量时将被测导线放在钳口中心，钳口应当紧闭。

使用时，留意与带电体保持足够距离，同时要有人监护。

决不允许用钳形表测量暴露的导线，也不许套在三相刀开关或熔断器内测量使用。

图2 钳形电流表3、电压表电压表(图3)分为直流电压表和沟通电压表两种。

电压表在使用时留意选择正确的量程，应并联在被测量的线路两端，按电压表端纽上的“+”“一”极性标记进行接线。

接线时，应在断电下进行。

不允许将电压表串联在被测量的电路中使用。

图3 电压表4、万用表万用表又称多用表(图4)，一般的万用表可以用来测量直流电流、沟通电流、直流电压、沟通电压、电阻、电容、晶体管参数和音频电公平量。

有数字式和机械式(或称电子式)万用表两种之分。

每次测量前留意校零。

使用时，特殊留意换档以及所测量的量程。

图4 万用表5、绝缘电阻表绝缘电阻表又称兆欧表、摇表(图5)有手摇发电机式和晶体管式两种。

测量时，不要使测量范围过多地超出被测绝缘电阻的数值，以免读数时产生较大的误差。

使用时，必需切断被测设备的电源，并将设备对地短路放电，使设备处于完全不带电状态，以保证人身和设备平安。

图5 绝缘电阻表6、电能表(俗称电度表)电能表(图6)主要测量肯定时间所用的电能，常用的有有功电能表和无功电能表两种。

第3章万用表的使用万用表是一种多功能、多量程的便携式电工电子仪表，是最常用的基本电工仪表之一。

一般的万用表可以测量直流电流、直流电压、交流电压和电阻等，有些万用表还可测量电容、电感、功率、晶体管直流放大系数h FE等。

万用表可分为指针式和数字式万用表两种。

通过本章学习，学生应掌握万用表的工作原理、使用方法以及使用万用表检测常用电子元器件的方法。

3.1指针式万用表3.1.1.MF500指针式万用表1.MF500型指针式万用表的结构指针式万用表的型式很多，但基本结构是类似的。

指针式万用表的结构主要由表头、测量电路及转换开关等三个主要部分组成。

MF500型指针式万用表的结构如图3.1所示。

（1）表头表头是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的Array性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

表头上设有机械零位调整旋钮（螺钉），用以校正指针在左端指零位。

表头上的表盘印有多种符号，刻度线/数值和四条刻度线，它们的功能分述如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有～和V A，指示的是交、直流电图3.1 MF500型指针式万用表压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。

它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进51行测量。

（3）转换开关转换开关的作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

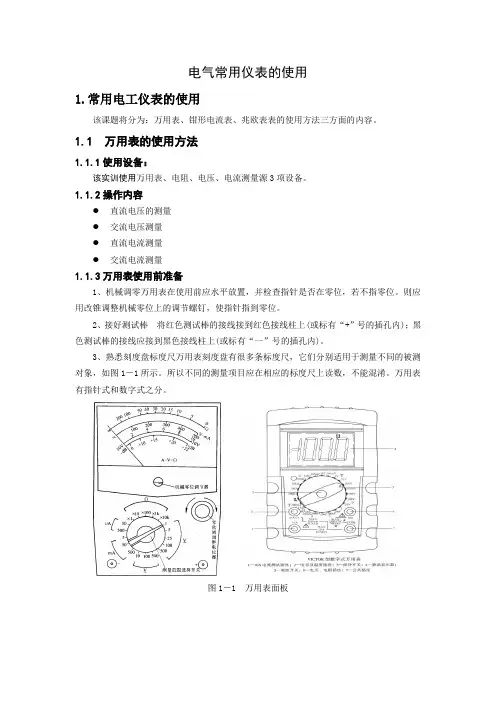

电气常用仪表的使用1.常用电工仪表的使用该课题将分为：万用表、钳形电流表、兆欧表表的使用方法三方面的内容。

1.1 万用表的使用方法1.1.1使用设备：该实训使用万用表、电阻、电压、电流测量源3项设备。

1.1.2操作内容●直流电压的测量●交流电压测量●直流电流测量●交流电流测量1.1.3万用表使用前准备1、机械调零万用表在使用前应水平放置，并检查指针是否在零位，若不指零位。

则应用改锥调整机械零位上的调节螺钉，使指针指到零位。

2、接好测试棒将红色测试棒的接线接到红色接线柱上(或标有“+”号的插孔内)；黑色测试棒的接线应接到黑色接线柱上(或标有“一”号的插孔内)。

3、熟悉刻度盘标度尺万用表刻度盘有很多条标度尺，它们分别适用于测量不同的被测对象，如图1－1所示。

所以不同的测量项目应在相应的标度尺上读数，不能混淆。

万用表有指针式和数字式之分。

图1－1 万用表面板1.1.4 测量方法1.1.4.1 直流电压的测量。

测量直流电压时正负极不能接错，“+”插口的表棒接至被测电压表正极，“一”插口表棒接至被测电压的负极，不能接反，否则指节会因逆向偏转而被打弯。

如果无法弄清被测电压的正负极，可选零较高的测量范围档，用两根表棒很快地碰一下测量点，看清表针鹤指向，找出被测电压的正负极。

1、按估计被测值选择直流电压档次，即将旋钮旋到DCV某档上。

例如测量一节干电池时，应选择DCV一2.5V档。

2、确定被测电压的正、负极。

3、根据所选档次和表针指示值得出被测电压值。

如图图1－2中所示，档位是2.5V，读DCV—V刻度线，用125刻度时，指针所指数为70，则被测值为：(2.5÷125)X 70=1．4(V)图1－2 测量直流电压4、数据测量电压等级 1 2 3 4U（V）1.1.4.2 交流电压测量。

测量交流电压时不分正负极，所需量程由被测量电压的高低来确定，如果被测电压的数值不知道，可选用表的最高测量范围500V，指针若偏转很小，再逐级调低到合适的测量范围，即指针指在标度尺1／3以上的位置。
