常用电工仪表的使用与测量

常用电工仪表的使用实验报告一、实验目的本实验旨在使学生掌握常用电工仪表的使用方法和技巧，了解电流、电压、电阻等基本概念，提高学生的实践能力和操作技术。

二、实验器材1.万用表2.示波器3.电流表4.电压表5.电阻箱三、实验步骤1.使用万用表测量直流电压和直流电流：（1）将万用表旋转到直流伏特档或直流安培档；（2）将红色测试笔连接到被测点的正极，黑色测试笔连接到被测点的负极；（3）读取显示屏上的数值。

2.使用示波器观察交流信号：（1）将示波器接通电源并打开开关；（2）将探头连接到被测点；（3）调整示波器参数，如时间基准、扫描方式等；（4）观察显示屏上的波形。

3.使用电流表测量电路中的电流：（1）将红色测试笔连接到被测点的正极，黑色测试笔连接到被测点的负极；（2）读取显示屏上的数值。

4.使用电压表测量电路中的电压：（1）将红色测试笔连接到被测点的正极，黑色测试笔连接到被测点的负极；（2）读取显示屏上的数值。

5.使用电阻箱测量电路中的电阻：（1）将电阻箱旋转到所需阻值位置；（2）将红色测试笔连接到电阻箱上的一个端口，黑色测试笔连接到另一个端口；（3）读取显示屏上的数值。

四、实验注意事项1.在使用仪器前，应先了解其基本参数和使用方法。

2.在进行测量时，应注意接线正确、插头牢固、测试笔与被测点接触良好。

3.在进行高压或大电流实验时，应穿戴绝缘手套和鞋子，并保持身体干燥。

4.在进行示波器实验时，应注意调整参数使波形清晰稳定，并避免观察过长时间引起眼疲劳。

五、实验结果通过本次实验，我们成功掌握了常用电工仪表的使用方法和技巧，并了解了电流、电压、电阻等基本概念。

同时，我们也提高了自己的实践能力和操作技术，为今后的实验和工作打下了坚实的基础。

六、实验结论本实验通过对常用电工仪表的使用方法和技巧进行掌握，使我们能够更加熟练地操作这些仪器，并且了解到电流、电压、电阻等基本概念。

同时，我们也发现，在进行电工实验时应该注意安全，避免发生意外事故。

常用电工仪器仪表使用方法常用电工仪器仪表使用方法：一、电压表的使用方法1.仪器介绍：电压表是一种用于测量电路电压的仪器，一般由表盘、指针、刻度、引线等组成。

2.仪器准备：插入合适的电压档位，如直流电压档位、交流电压档位。

3.测量直流电压：将电压表的红色引线与电路正极相连，黑色引线与电路负极相连，读取电压值。

4.测量交流电压：将电压表的红色引线与电路相位线相连，黑色引线与电路零线相连，读取电压值。

5.多压档位切换：根据需要选择合适的电压档位。

6.安全注意事项：使用前检查电压表是否损坏，注意电压表的额定电压范围，避免超过额定范围使用，避免电流过大以免烧毁电压表。

二、电流表的使用方法1.仪器介绍：电流表是一种用于测量电路电流的仪器，一般由表盘、指针、刻度、引线等组成。

2.仪器准备：插入合适的电流档位，如直流电流档位、交流电流档位。

3.测量直流电流：将电流表与电路串联，注意电路中的正负极性与电流表引线的连接，读取电流值。

4.测量交流电流：将电流表与电路串联，注意电流表引线的连接方式，读取电流值。

5.多流档位切换：根据需要选择合适的电流档位。

6.安全注意事项：使用前检查电流表是否损坏，注意电流表的额定电流范围，避免超过额定范围使用，避免电压过大以免烧毁电流表。

三、接地电阻测试仪的使用方法1.仪器介绍：接地电阻测试仪是一种用于测量接地电阻的仪器，通过该仪器可以判断接地是否良好。

2.仪器准备：插入合适的测试电极，连接测试电极与被测地面，打开仪器电源。

3.进行测试：选择测试模式，将测试电极插入地面，等待一段时间后读取测试结果。

4.结果分析：根据测试结果判断接地是否良好，并采取相应的措施改善接地效果。

5.安全注意事项：使用前检查仪器是否损坏，注意测试电极的连接方式，避免触电危险。

附件：本文档附带的附件为常用电工仪器仪表的图片及说明，以便更直观地了解仪器的外观和功能。

法律名词及注释：1.电压：电路中的电势差，在国内法律中也称为电压差，通常用符号U表示。

基本电工仪表的使用及测量误差的计算实验报告一、实验目的1.了解基本电工仪表的种类、使用方法和特点；2.掌握测量仪表电压、电流、电阻的方法和技巧；3.熟练掌握测量误差的计算方法。

二、仪器和材料1.万用表、电表、电阻箱、标准电池；2.电源、导线、电阻器。

三、实验原理1.万用表的使用（1）万用表测量电压安装测量电压的插头，选择直流或交流电压档位，将插头分别接在测量的电路两点上，读出示数。

（2）万用表测量电流将测量电流的插头从电压/电阻插座转移到电流插座上，用导线将电路分别串接，读出示数。

（3）万用表测量电阻选择测量电阻挡位，将电阻器两端接在测量的电路两点上，读出示数即为电路的电阻值。

2.电表的使用电表一般用于测量电流和电压，使用时需注意测量的电量是否符合电表的量程。

3.电阻箱的使用电阻箱一般用于校正和调节电路中的电阻，可以通过调整电阻箱的电阻值来控制电路的电阻值。

4.测量误差的计算方法测量误差是指测量结果与真实值之间的偏差，通常用相对误差和绝对误差来表示。

相对误差：e_r =\dfrac{\left V_1 -V_2 \right }{V_1}\times 100\%绝对误差：e_a =\left V_1 -V_2 \rightV1为实际测量值，V2为标准值。

四、实验过程1.万用表的测量（1）用万用表测量直流电压连接直流电源和标准电阻，选择万用表直流电压档位，将红表笔接在正极，黑表笔接在负极，读出示数。

（2）用万用表测量交流电压连接交流电源和标准电阻，选择万用表交流电压档位，将红表笔接在电源阳极，黑表笔接在电源阴极，读出示数。

（3）用万用表测量电流连接直流电源、标准电阻和电流表，选择万用表直流电流档位，将红表笔接在电源正极，黑表笔接在电流表的接纳处，读出示数。

2.电表的使用用电表测量交流电压和直流电流，读出示数。

3.电阻箱的使用连接电源、电阻箱和万用表，选择万用表电阻挡位，通过调节电阻箱电阻值，将电路中的电阻值控制在一定范围内。

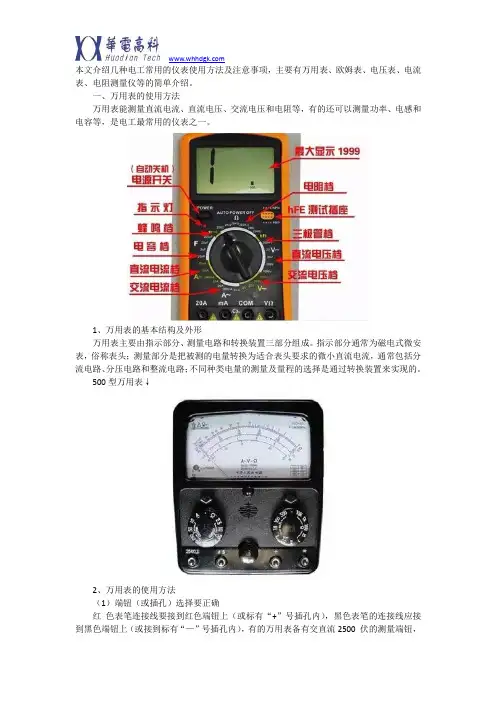

本文介绍几种电工常用的仪表使用方法及注意事项，主要有万用表、欧姆表、电压表、电流表、电阻测量仪等的简单介绍。

一、万用表的使用方法万用表能测量直流电流、直流电压、交流电压和电阻等，有的还可以测量功率、电感和电容等，是电工最常用的仪表之一。

1、万用表的基本结构及外形万用表主要由指示部分、测量电路和转换装置三部分组成。

指示部分通常为磁电式微安表，俗称表头；测量部分是把被测的电量转换为适合表头要求的微小直流电流，通常包括分流电路、分压电路和整流电路；不同种类电量的测量及量程的选择是通过转换装置来实现的。

500型万用表↓2、万用表的使用方法（1）端钮（或插孔）选择要正确红色表笔连接线要接到红色端钮上（或标有“+”号插孔内），黑色表笔的连接线应接到黑色端钮上（或接到标有“—”号插孔内），有的万用表备有交直流2500 伏的测量端钮，使用时黑色测试棒仍接黑色端钮（或“—”的插孔内），而红色测试棒接到2500伏的端钮上（或插孔内）。

（2）转换开关位置的选择要正确根据测量对象将转换开关转到需要的位置上。

如测量电流应将转换开关转到相应的电流档，测量电压转到相应的电压档。

有的万用表面板上有两个转换开关，一个选择测量种类，另一个选择测量量程。

使用时应先选择测量种类，然后选择测量量程。

（3）量程选择要合适根据被测量的大致范围，将转换开关转至该种类的适当量程上。

测量电压或电流时，最好使指针在量程的二分之一到三分之二的范围内，读数较为准确。

（4）正确进行读数在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。

因此测量时，在对应的标度尺上读数的同时，也应注意标度尺读数和量程档的配合，以避免差错。

（5）欧姆档的正确使用①选择合适的倍率档：测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间，读数越准确，越向左，刻度线越挤，读数的准确度越差。

②调零：测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。

电工技能五常用电工仪表使用在电工工作中，使用适当的电工仪器和仪表可以提高工作效率，确保工作安全。

本文将介绍电工技能五常用电工仪表的使用方法和注意事项。

一、交流电压表交流电压表是电工工作中常用的仪表之一，用于测量交流电源的电压。

在使用交流电压表之前，首先需要确保选用适当的量程，以避免测量过程中可能出现的电器损坏或伤害。

接下来，将电压表的两个测试针插入需要测量电源的火线和零线上，确保测试针牢固连接。

然后，打开电源开关，并观察电压表上的读数。

读数应稳定在某个数值附近，如果读数波动较大，可能存在电路故障，需要及时进行排查修复。

最后，测量完成后，应及时关闭电源开关，拔下测试针，并恢复仪表的初始状态，以便下一次使用。

二、安规仪安规仪是用来检测电气设备是否符合安全标准的重要仪表。

使用安规仪的过程中，需要先将仪表的测试插头插入待测设备的插座上。

然后，选取适当的测试模式和量程，并将安规仪的测试引线连接到待测设备的不同导线上。

接下来，可以启动安规仪进行测试，仪表将会显示测试结果。

根据显示的结果，我们可以判断设备是否通过测试，是否存在安全隐患。

需要特别注意的是，使用安规仪时一定要保证仪表的安全可靠，避免因测试电压过高而引起危险！三、数字万用表数字万用表是电工工作中常用的多功能测试仪表，可用于测量电压、电流、电阻等指标。

在使用数字万用表之前，需要先选择正确的测试档位和量程。

例如，在测量电压时，应选择正确的交流或直流档位，并选择与待测电压相近的量程，以保证测量的准确性和安全性。

接下来，将测试引线连接到待测电路的两个测试点上，并读取仪表上的数值。

需要注意的是，当测量直流电压时，红色测试引线应插入“VΩmA”插孔，而测量交流电压时，红色测试引线应插入“V~mA”插孔。

此外，为保证测量结果的准确性，还应注意避免测量电路与其他干扰源的接触。

四、电阻检测仪电阻检测仪是用于测量电阻值的仪表，主要用于测量电器设备中的电阻元件。

在使用电阻检测仪之前，需要确保设备处于断电状态并已经放电。

电工常用仪表使用方法（一）万用表万用表是一种多用途、多量程测量仪表。

它一般以测量电流、电压和电阻为主，有的还可以测量电感、电容以及晶体三极管等，它是电工必备的常用测量仪表。

1.测量电压的方法（1）测量交流电压。

将转换开关转到“V”符号，测量交流电压时不分正负极；所需量程由被测量电压的低来确定。

如果被测量电压的数值不知道，可选用最高测量范围5 V,指针若偏转很小，再逐级调低到合适的测量范围。

（2 ）测量直流电压。

将转换开关转到“A”符号.测量直流电压时正负极不能搞错，" + "插的表棒接至被测电压的正极，“一”插的表棒接至被测电压的负极，不能接反，否则指针会因逆向偏转而被打弯。

2.测量直流电流的方法将转换开关转到“ mA、A”符号的适当量程位置上，然后按电流从正到负的方向.将万用表串联到被测电路中。

3.测量电阻的方法将转换开关转到欧姆档位置上，先将两根表棒短接，调整调零旋钮，使表针在电阻刻度“0”上，然后用表棒测量电阻。

面板上Xl、X10、X1、Xlk、10k的符号表示倍率，从表头的读数乘以倍率数，即为所测电阻的电阻值。

（二）兆欧表兆欧表又叫摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧。

1.兆欧表的选用测量额定电压在5 ▼以下的设备或线路的绝缘电阻时可选用5 V或1 0 V兆欧表，测量低电压电器设备绝缘电阻时，可选用2 5 0 V兆欧表。

2.兆欧表的接线和测量方法兆欧表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另一个较小的接线柱上分别标有“屏蔽”或“保护环"（G）。

（1 ）测量照明或电力线路对地绝缘电阻。

将摇表接线柱的（E）可靠地接地，（L）接到被测线路上。

线路接好后，可按顺时针方向摇动摇表的发电机摇把，转速由慢变快，一般约1 min后发电机转速稳定时，表针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。

（2）测量电机的绝缘电阻。

常用电工仪表的使用1、电流表电流表(图1)，分为直流电流表和沟通电流表两种。

电流表在使用时留意选择正确的量程，应串联在被测量的实际电路中。

电流表的电流从表的“+”极性端流入，“一”极性端流出。

接线时，应在断电下进行。

不允许将直流电流表使用在沟通电路上。

图1 电流表2、钳形电流表钳形电流表又称卡表(图2)，常用的有沟通钳形电流表和交直流钳形电流表两种。

使用时，留意仪表的电压等级与所测线路或设备的电压等级相符合，设置量程挡应当大于或等于被测电流值，测量前应先估算被测电流或电压的大小，或是先用较大量程然后再视被测值的大小变换量程。

留意，切换量程时必需将钳口打开，无电时进行，不许带电切换量程。

测量时将被测导线放在钳口中心，钳口应当紧闭。

使用时，留意与带电体保持足够距离，同时要有人监护。

决不允许用钳形表测量暴露的导线，也不许套在三相刀开关或熔断器内测量使用。

图2 钳形电流表3、电压表电压表(图3)分为直流电压表和沟通电压表两种。

电压表在使用时留意选择正确的量程，应并联在被测量的线路两端，按电压表端纽上的“+”“一”极性标记进行接线。

接线时，应在断电下进行。

不允许将电压表串联在被测量的电路中使用。

图3 电压表4、万用表万用表又称多用表(图4)，一般的万用表可以用来测量直流电流、沟通电流、直流电压、沟通电压、电阻、电容、晶体管参数和音频电公平量。

有数字式和机械式(或称电子式)万用表两种之分。

每次测量前留意校零。

使用时，特殊留意换档以及所测量的量程。

图4 万用表5、绝缘电阻表绝缘电阻表又称兆欧表、摇表(图5)有手摇发电机式和晶体管式两种。

测量时，不要使测量范围过多地超出被测绝缘电阻的数值，以免读数时产生较大的误差。

使用时，必需切断被测设备的电源，并将设备对地短路放电，使设备处于完全不带电状态，以保证人身和设备平安。

图5 绝缘电阻表6、电能表(俗称电度表)电能表(图6)主要测量肯定时间所用的电能，常用的有有功电能表和无功电能表两种。

常用电工仪器仪表使用方法常用电工仪器仪表使用方法一、电压表的使用方法1：准备工作a：检查电压表的外观，确保无损坏。

b：确保电压表的电池或电源充足。

c：设置电压表的量程，选择合适的测量范围。

2：连接电压表a：将电压表的正、负电极正确连接到电路中。

b：根据需要选择直流或交流模式。

3：测量电压a：将电压表的选择开关打开，开始测量。

b：注意观察电压表的刻度，确保读数准确。

c：注意测量过程中的电路安全，防止触电事故发生。

4：结束测量a：关闭电压表的选择开关，断开电路连接。

b：清理电压表，放回原处。

二、电流表的使用方法1：准备工作a：检查电流表的外观，确保无损坏。

b：确保电流表的电池或电源充足。

c：设置电流表的量程，选择合适的测量范围。

2：连接电流表a：将电流表的正、负电极正确连接到电路中。

b：根据需要选择直流或交流模式。

3：测量电流a：将电流表的选择开关打开，开始测量。

b：注意观察电流表的刻度，确保读数准确。

c：注意测量过程中的电路安全，防止触电事故发生。

4：结束测量a：关闭电流表的选择开关，断开电路连接。

b：清理电流表，放回原处。

三、电阻表的使用方法1：准备工作a：检查电阻表的外观，确保无损坏。

b：确保电阻表的电池或电源充足。

c：设置电阻表的量程，选择合适的测量范围。

2：连接电阻表a：将电阻表的测量端口正确连接到待测电阻上。

b：若需要测量电路中的电阻，先将电路断开，再连接电阻表。

3：测量电阻a：将电阻表的选择开关打开，开始测量。

b：注意观察电阻表的刻度，确保读数准确。

c：避免激流和高温测量，以防烧坏电阻表。

4：结束测量a：关闭电阻表的选择开关，断开电路连接。

b：清理电阻表，放回原处。

附件：本文档无附件。

法律名词及注释：1：电压表：用于测量电路中的电压值的仪器。

2：电流表：用于测量电路中的电流值的仪器。

3：电阻表：用于测量电阻值的仪器。

一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。

测量各种电量的仪器仪表统称为电工测量仪表。

电工测量仪表的种类有很多，其中最常用的是测量基本电量的仪表。

本节着重介绍常用电工测量仪表的基本知识及测量方法。

1、常用电工测量仪表的分类常用电工测量仪表的种类很多，且根据不同的概念可以有不同的分类方式，如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。

见表1-5。

表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。

在表1-5的7个误差等级中，数字越小表示准确度越高，即基本误差越小，但价格也越高。

0.1级到0.5级仪表准确度较高，多用于实验室作校验仪表；1.5级以上的仪表准确度较低，多用于工程上的检测及计量。

测量时仪表的指示值与被测量的实际值之间的差异，就是仪表的测量误差。

测量误差是由仪表的基本误差和附加误差引起的。

基本误差是指仪表在正常工作条件下（在规定温度、规定的放置方式、没有外电场和外磁场干扰等），由于仪表制造工艺限制，造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。

如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等，都属于基本误差范围；附加误差是指仪表离开规定的工作条件（如环境温度的改变、外电场或外磁场的影响，被测正弦交流电波形失真等）而引起的误差。

例如1.0级电流表的基本误差是满刻度的 1.0%，在仪表规定的正常工作条件下若测得电流为100mA时，则实际电流在99101mA之间。

3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。

电工仪表的产品型号，是按主管部门规定的电工仪表型号编制法，经生产单位申请，并由主管部门等级颁发的。

对安装式和可携式指示仪表的型号，规定有不同的编号规则。

常用电工仪器仪表使用方法电工仪器仪表使用方法1.万用表使用方法1.1 插入测量电路插入红色测试笔到“VΩmA”插孔，插入黑色测试笔到“COM”插孔。

1.2 测量直流电压将测试笔分别接触电路的正负极，读取测得的电压数值。

1.3 测量交流电压将测试笔分别接触电路的正负极，读取测得的电压数值。

1.4 测量电流将测试笔依次接触电路的正极和负极，注意选择合适的测量范围。

1.5 测量电阻断开电路连接，将测试笔接触电阻两端，读取测得的电阻数值。

1.6 其他功能根据仪器的说明书，了解并正确使用其他功能。

2.探针使用方法2.1 插入插座插入红色探针到正极插座，插入黑色探针到负极插座。

2.2 上电操作打开电源开关，确保探针连接到正确的电源。

2.3 使用测量功能按下测量按钮，等待测量结果显示，并记录所需数据。

2.4 安全操作在使用过程中，确保接地良好，避免接触高压电源。

3.定时器使用方法3.1 设置计时时间选择合适的计时单位和时间范围，旋转调节开关设置计时时间。

3.2 启动计时器按下启动按钮，计时器开始计时，显示剩余时间。

3.3 暂停计时器按下暂停按钮，计时器停止计时，可能显示剩余时间或已经过的时间。

3.4 重置计时器按下重置按钮，计时器将回到初始状态，需要重新设置计时时间。

3.5 其他功能根据仪器的说明书，了解并正确使用其他功能。

附件：本文档不涉及附件。

法律名词及注释：1.电压：表示电能转换为其他能源的能力的物理量。

2.电流：载流子在时间单位内通过某面积截面的数量。

3.电阻：电阻是一个物体对电流通过的阻碍程度的物理量。

4.交流电流：电荷在电路中来回运动的电流。

5.直流电压：电流方向恒定的电压。

6.接地：将物体与地球形成有效导电连接的过程。

7.电路：由电源、导线、电器元件等组成的路径，电流在其中流动。
