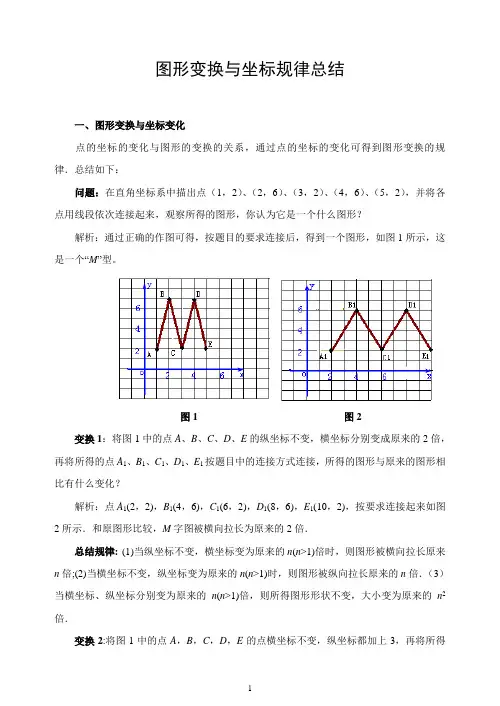

图形变换与坐标规律总结一、图形变换与坐标变化点的坐标的变化与图形的变换的关系，通过点的坐标的变化可得到图形变换的规律．总结如下：问题：在直角坐标系中描出点（1，2）、（2，6）、（3，2）、（4，6）、（5，2），并将各点用线段依次连接起来，观察所得的图形，你认为它是一个什么图形？解析：通过正确的作图可得，按题目的要求连接后，得到一个图形，如图1所示，这是一个“M”型。
图1 图2变换1：将图1中的点A、B、C、D、E的纵坐标不变，横坐标分别变成原来的2倍，再将所得的点A1、B1、C1、D1、E1按题目中的连接方式连接，所得的图形与原来的图形相比有什么变化？解析：点A1(2，2)，B1(4，6)，C1(6，2)，D1(8，6)，E1(10，2)，按要求连接起来如图2所示．和原图形比较，M字图被横向拉长为原来的2倍．总结规律:(1)当纵坐标不变，横坐标变为原来的n(n>1)倍时，则图形被横向拉长原来n倍;(2)当横坐标不变，纵坐标变为原来的n(n>1)时，则图形被纵向拉长原来的n倍．（3）当横坐标、纵坐标分别变为原来的n(n>1)倍，则所得图形形状不变，大小变为原来的n2倍．变换2:将图1中的点A，B，C，D，E的点横坐标不变，纵坐标都加上3，再将所得A2，B2，C2，D2，E2点按题目的要求连接，所得的图形与原图形比较有什么变化?解析:点A2(1，5)、B2(2，9）、C2(3，5）、D2(4，9）、E2(5，5）．按要求连接后，所得的图形如图3所示，与原来的图形相比，M字形大小、形状不变，而向上平移了3个单位长度．图3总结规律:（1）横坐标不变，纵坐标分别增加(或减少)n个单位长度，则图形向上(或向下)平移了n个单位长度．(n>0);(2)当纵坐标不变，横坐标分别增加(或减少)n个单位长度，则图形向右(或左)平移了n个单位长度．(n>0)变换3:将图1中的点A，B，C，D，E的横坐标，纵坐标都乘以－1，再将所得A3，B3，C3，D3，E3点按题目的要求连接，所得的图形与原图形比较有什么变化?图4解析: A3(－1，－2）、B3(－2，－6）、C3(－3，－2）、D3(－4，－6）、E3(－3，－2）．所得的图形如图4所示，与原图形相比，M字形绕O点旋转了180度，即两个图形关于O点成中心对称．总结规律:（1）横、纵坐标分别乘以－1，则所得图形与原图形关于原点成中心对称；（2）当横坐标不变，纵坐标都乘以－1时，所得图形与原图形关于横轴成轴对称；（3）当纵坐标不变，横坐标都乘以－1时，所得的图形与原图形关于纵轴成轴对称．二、图形变换与坐标变化的应用例1如图5，已知△ABC三个顶点的坐标是：A(－2，5)、B(－4，3)、C(－1，2)，这三个顶点的纵坐标不变，将横坐标都加上5，得到A′、B′、C′，写出点A′、B′、C′的坐标，并画出△A′B′C′，△A′B′C′与△ABC相比发生了怎样的变化？解析：A(－2，5)、B(－4，3)、C(－1，2)的纵坐标不变，横坐标都加上5，得到对应点的坐标分别是：A′(3，5)、B′(1，3）、C′(4，2），顺次连结A′B′、B′C′、C′A′，即得△A′B′C′．比较△A′C′B′与△ABC可以发现：△ABC向右平移5个单位长度后，得到的△A′B′C′．图5 图6例2如图6，已知△ABC三个顶点A(－2，4)，B(－4，2)，C(－1，1)，将点A、B、C的横坐标，纵坐标都乘以－1，得对应点A′、B′、C′．写出点A′、B′、C′的坐标，并画出△A′B′C′，△A′B′C′与△ABC相比，发生了怎样的变化？解析：A(－2，4)，B(－4，2)，C(－1，1)的横、纵坐标都乘以－1，得对应点的坐标分别为：A′(2，－4)，B′(4，－2)，C′(1，－1)．作出点A′、B′、C′，顺次连结A′B′、B′C′、C′A′，即得△A′B′C′．比较△A′B′C′与△ABC可以发现：△A′B′C′是由△ABC绕坐标原点顺时针旋转180°后得到．例3如图7，已知△ABC，A(1，4)，B(3，1)，C(－2，2)．将点A、B、C三点的纵坐标都乘以－1，横坐标不变，得对应点A′、B′、C′，写出点A′、B′、C′点的坐标，并画出△A′B′C′，比较△A′B′C′与△ABC，△A′B′C′与△ABC相比发生了怎样的变化？图7解析：A(1，4)，B(3，1)，C(－2，2)的纵坐标都乘以－1，得A′(1，－4)，B′(3，－1)，C′(－2，－2)．顺次连接A′B′、B′C′、C′A′，得△A′B′C′．比较△A′B′C′与△ABC可以发现：△A′B′C′是由△ABC关于x轴对称得到的．例4已知△ABC各顶点的坐标分别是A(0，2)，B(1，3)，C(2，－2)，各点的纵坐标不变，横坐标都乘以2，所得的对应点分别是A′、B′、C′，写出A′、B′、C′点的坐标，并连接A′B′、B′C′、C′A′，比较所得△A′B′C′与原△ABC，发生了怎样的变化？解析：A(0，2)，B(1，3)，C(2，－2)各点的横坐标分别乘以2，得对应点的坐标分别是A′(0，2)，B′(2，3)，C′(4，－2)，顺次连结A′B′、B′C′、C′A′，得△A′B′C′′，可以发现△ABC 被横向拉伸了2倍．图8 图9例5 如图9，已知△ABC ．各顶点的坐标分别是A (－4，0)，B (1，0)，C (－1，4)，将各点的横坐标不变，纵坐标都乘以21后，得对应点为A ′、B ′、C ′，作出△A ′B ′C ′，将 △A ′B ′C ′与△ABC 比较，发生了怎样的变化？ 解析：A (－4，0)，B (1，0)，C (－1，4)纵坐标乘以21，得对应点的坐标分别为A ′(－4，0)，B ′(1，0)，C ′(－1，2)，顺次连结A ′B ′、B ′C ′、C ′A ′得△A ′B ′C ′，比较△A ′B ′C ′与△ABC ，△ABC 被纵向压缩了21． 试一试身手1、在直角坐标系中，（1）描出下列各点，并将这些点用线段依次连接起来．（－5，0），（－5，4），（－8，7），（－5，6），（－2，8），（－5，4）；（2）把（1）中的图案向右平移10个单位，作出平移后的图案．2、如图，在直角坐标系中，第一次将△OAB变换成△OA1B1，第二次将△OA1B1变换成△OA2B2，第三次将△OA2B2变换成△OA3B3……已知：A（1，3），A1（2，3），A2（4，3），A3（8，3），B（2，0），B1（4，0），B2（8，0），B3（16，0）．观察每次变换前后的三角形有何变化，按照变换规律，第五次变换后得到的三角形A5的坐标是，B5的坐标是．参考答案1、解析：首先根据题意在下面的坐标系中描出各点，再依次用线段将其连接起来，即可得出坐标系中y轴左边的图形，再依据要求将各点分别向右平移10个单位，并依次连接各点即可得出y轴左边的图形向右平移10个单位后的图形，如下图所示．2、解析：观察给出的各点的坐标可知：对A、A1，A2，A3而言，后面各点的横坐标分别是前面点的横坐标的2倍，为2n（其中n为各点的下标序数）．而纵坐标不变都为3；对2 n（其中n为B、B1，B2，B3而言后面各点的横坐标分别是前面点的横坐标的2倍，为1各点的下标序数），纵坐标不变都为0，由此可知第五次变换后A5的坐标为（32，3），B5的坐标为（64，0）．。
图形的变化与旋转一、图形的变换1.平移：在平面内，将一个图形上的所有点都按照某个方向作相同距离的移动，这样的图形运动称为平移。
平移不改变图形的形状和大小。
2.旋转：在平面内，将一个图形绕一点按某个方向转动一个角度，这样的图形运动称为旋转。
旋转不改变图形的形状和大小。
二、图形变换的性质1.平移的性质：平移后图形的位置改变，形状、大小、方向不变。
平移不改变图形的长度和角度。
2.旋转的性质：旋转后图形的位置和方向改变，形状、大小不变。
旋转不改变图形的长度和角度。
三、图形的变换与坐标1.平移与坐标：在坐标系中，平移图形时，图形上的点坐标按照平移的方向和距离进行变化。
2.旋转与坐标：在坐标系中，旋转图形时，图形上的点坐标按照旋转的角度和中心点进行变化。
四、图形的变换与应用1.图形的变换在实际生活中的应用：图形的变换在建筑设计、艺术设计、计算机图形学等领域有广泛的应用。
2.图形的变换在学习过程中的应用：通过图形的变换，可以更好地理解图形的性质和特点，提高解决问题的能力。
1.旋转的定义：在平面内，将一个图形绕一点按某个方向转动一个角度，这样的图形运动称为旋转。
2.旋转的性质：旋转后图形的位置和方向改变，形状、大小不变。
旋转不改变图形的长度和角度。
3.旋转的类型：(1)顺时针旋转：图形按照顺时针方向旋转。
(2)逆时针旋转：图形按照逆时针方向旋转。
(3)旋转角度：旋转的角度可以是任意实数，单位通常是度或弧度。
4.旋转的应用：(1)在生活中，旋转现象广泛存在于机械、建筑、艺术等领域。
(2)在数学中，旋转是几何变换的一种，可以用来解决各种问题。
六、图形的旋转1.图形旋转的定义：将一个图形绕一个点旋转一个角度，得到另一个图形，这个过程称为图形旋转。
2.图形旋转的性质：图形旋转时，旋转前后的图形全等，即形状、大小、位置不变，只是位置发生了变化。
3.图形旋转的类型：(1)中心旋转：图形绕一个点旋转。
(2)轴旋转：图形绕一条直线旋转。
