排列图分析法

ABC分类法又称帕累托分析法或巴雷托分析法、柏拉图分析、主次因素分析法、ABC分析法、ABC法则、分类管理法、重点管理法、ABC管理法、abc管理、巴雷特分析法，它是根据事物在技术或经济方面的主要特征，进行分类排队，分清重点和一般，从而有区别地确定管理方式的一种分析方法。

由于它把被分析的对象分成A、B、C三类，所以又称为ABC 分析法。

ABC分类法是由意大利经济学家维尔弗雷多·帕累托首创的。

1879年，帕累托在研究个人收入的分布状态时，发现少数人的收入占全部人收入的大部分，而多数人的收入却只占一小部分，他将这一关系用图表示出来，就是著名的帕累托图。

该分析方法的核心思想是在决定一个事物的众多因素中分清主次，识别出少数的但对事物起决定作用的关键因素和多数的但对事物影响较少的次要因素。

后来，帕累托法被不断应用于管理的各个方面。

1951年，管理学家戴克（H．F．Dickie）将其应用于库存管理，命名为ABC法。

1951年～1956年，约瑟夫·朱兰将ABC法引入质量管理，用于质量问题的分析，被称为排列图。

1963年，彼得·德鲁克（P．F．Drucker）将这一方法推广到全部社会现象，使ABC法成为企业提高效益的普遍应用的管理方法。

ABC分类法应用说明ABC分类法是根据事物在技术、经济方面的主要特征，进行分类排列，从而实现区别对待区别管理的一种方法。

ABC法则是帕累托80／20法则衍生出来的一种法则。

所不同的是，80／20法则强调的是抓住关键，ABC法则强调的是分清主次，并将管理对象划分为A、B、C三类。

1951年，管理学家戴克首先将ABC法则用于库存管理。

1951年至1956年，朱兰将ABC 法则运用于质量管理，并创造性地形成了另一种管理方法——排列图法。

1963年，德鲁克将这一方法推广到更为广泛的领域。

1．ABC法则与效率面对纷繁杂乱的处理对象，如果分不清主次，鸡毛蒜皮一把抓，可想而知，其效率和效益是不可能高起来的。

质量管理的老7种工具老七种工具：分层法排列图法因果分析图法调查表法直方图法散布图法控制图法产生背景:日本，二十世纪六十年代。

老七种工具的特点：强调用数据说话，重视对制造过程的质量控制通俗易懂,一线员工易于掌握质量管理老7种工具1.分层法概念分层法又称分类法，即：把收集来的原始质量数据，按照一定的目的和要求加以分类整理，以便分析质量问题及其影响因素的一种方法。

原则➢根据分层的目的➢按照一定的标志➢数据的归类➢分层的关键质量数据分层的标志(5M1E)操作者、机器设备、原材料、测量、方法、环境。

不同的时间；不同的检验手段；废品的缺陷项目。

分层法实例（1）某轧钢厂一个车间的生产情况统计如下：甲乙丙三班各轧制钢材2000t，共轧制6000t，其中轧废169t。

如果只知道这样三个数据，则无法对质量问题进行分析。

下表是进行的分层分析。

分层法实例（2）某产品的汽缸体与气缸盖之间经常发生漏油现象，使用分层法分析其主要原因。

解：通过现场调查发现主要原因是密封不好。

该装配工序是由甲乙丙三个工人各自完成的；并发现漏油的主要原因是三个人在涂粘结济方法上的不同以及所使用的气缸垫分别来自A 和B两个协作厂。

调查的数据如下：调查总数50个，漏油19个，漏油发生率0.38。

现采用分层法按操作者和协作厂分层收集整理数据。

按操作者分层结论：工人乙的操作方法漏油发生率比较低。

按协作厂分层结论：B厂的气缸垫漏油发生率比较低。

综上：建议采用乙的工作方法和B厂的气缸垫。

实施结果：漏油发生率增加了原因：没有考虑两者之间的关系措施：重新考虑分层与协作厂联合分层结论：B厂↔工人甲A厂↔工人乙2.排列图法概念➢排列图又称主次因素分析图或帕累托图（Pareto）。

➢由两个纵坐标、一个横坐标、几个直方块和一条折线所构成。

➢累计百分比将影响因素分成A、B、C三类。

排列图又叫巴雷特图（pareto diagram）,其原理是意大利经济学家帕累托在分析社会财富分布状况时得到的“关键的少数和次要的多数”的结论。

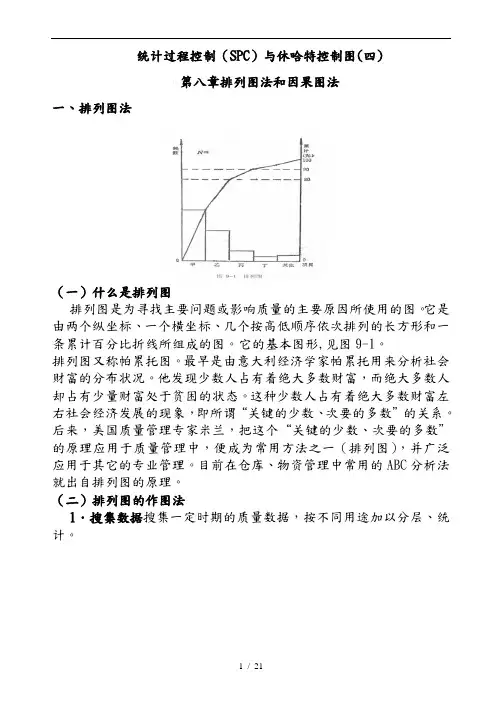

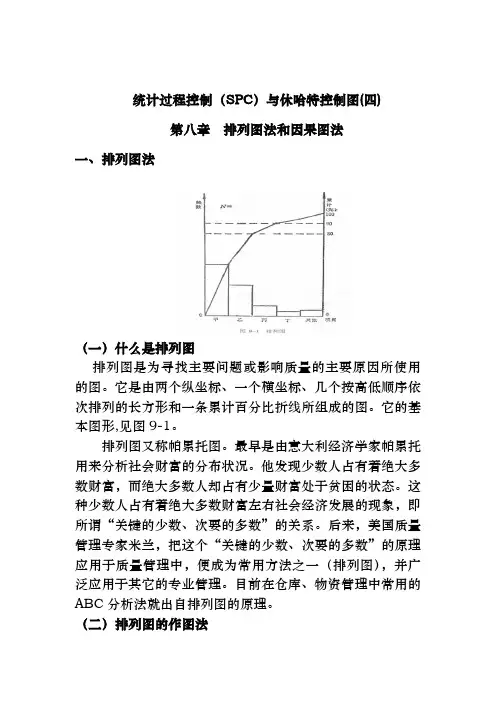

统计过程控制（SPC）与休哈特控制图(四)第八章排列图法和因果图法一、排列图法（一）什么是排列图排列图是为寻找主要问题或影响质量的主要原因所使用的图。

它是由两个纵坐标、一个横坐标、几个按高低顺序依次排列的长方形和一条累计百分比折线所组成的图。

它的基本图形,见图9-1。

排列图又称帕累托图。

最早是由意大利经济学家帕累托用来分析社会财富的分布状况。

他发现少数人占有着绝大多数财富，而绝大多数人却占有少量财富处于贫困的状态。

这种少数人占有着绝大多数财富左右社会经济发展的现象，即所谓“关键的少数、次要的多数”的关系。

后来，美国质量管理专家米兰，把这个“关键的少数、次要的多数”的原理应用于质量管理中，便成为常用方法之一（排列图），并广泛应用于其它的专业管理。

目前在仓库、物资管理中常用的ABC分析法就出自排列图的原理。

（二）排列图的作图法1．搜集数据搜集一定时期的质量数据，按不同用途加以分层、统计。

以某卷烟厂卷烟车间成品抽样检验时外观质量不合格品项目调查表中的数据为例（表9-1）。

2．作缺陷项目统计表为简化计算和作图，把频数较少的油点、软腰和钢印三次缺陷合并为“其它”项，其频数为37。

（1）把各分层项目的缺陷频数，由多到少顺序填入缺陷项目统计表，“其他”项放在最后,见表9-1。

（2）按表9-1的表头计算累计频数和累计百分比。

并填入统计表9-2中。

3．绘制排列图绘制排列图的步骤如下：（1）画横坐标，标出项目的等分刻度。

本例共七个项目。

按统计袤的序号，从左到右，在每个刻度间距下填写每个项目的名称，如空松、贴口、......、其它。

如图9-2。

（2）画左纵坐标，表示频数（件数、全额等)。

确定原点为0和坐标的刻度比例，并标出相应数值，本例为100、200、300等等。

（3）按频数画出每一项目的直方图形，并在上方标以相应的项目频数。

如空松458、贴口297等。

（4）画右纵坐标表示累计百分比。

画累计百分比折线，可用两种方法。

质量七大工具-柏拉图、排列图ParetoDiagram排列图(Pareto Diagram，柏拉图、帕累托图)什么是排列图法排列图法，又称主次因素分析法、帕累托（Pareto）图法，它是找出影响产品质量主要因素的一种简单而有效的图表方法。

1897年意大利经济学家帕累托（1848---1923）分析社会经济结构，发现80%的财富掌握在20%的人手里，后被称“帕累托法则”。

1907年美国经济学家劳伦兹使用累积分配曲线描绘了柏拉图法则，被称为“劳伦兹曲线”。

1930年美国品管泰斗朱兰博士将劳伦兹曲线应用到品质管理上。

20世纪60年代，日本品管大师石川馨在推行自己发明的QCC品管圈时使用了排列图法，从而成为品管七大手法。

排列图是根据“关键的少数和次要的多数”的原理而制做的。

也就是将影响产品质量的众多影响因素按其对质量影响程度的大小，用直方图形顺序排列，从而找出主要因素。

其结构是由两个纵坐标和一个横坐标，若干个直方形和一条折线构成。

左侧纵坐标表示不合格品出现的频数（出现次数或金额等），右侧纵坐标表示不合格品出现的累计频率（如百分比表示)，横坐标表示影响质量的各种因素，按影响大小顺序排列，直方形高度表示相应的因素的影响程度（即出现频率为多少），折线表示累计频率（也称帕累托曲线）。

通常累计百分比将影响因素分为三类：占0%～80%为A类因素，也就是主要因素；80%～90%为B类因素，是次要因素；90%～100%为C类因素，即一般因素。

由于A类因素占存在问题的80%，此类因素解决了，质量问题大部分就得到了解决。

为了方便理解，下面举个例子。

某酒杯制造厂对某日生产中出现的120个次品进行统计，做出排列图，如下图所示：排列图表明：酒杯质量问题的主要因素是划痕和气泡，一旦这些问题得到纠正，大部分质量问题即可消除。

排列图的作用1、作为降低不良依据。

2、决定改善的攻击目标。

3、确认改善效果。

4、用于发现现场的重要问题点5、用于整理报表或记录。

汽车制造质量管理与控制排列图随着现代化大生产和科学技术的发展以及生产规模的扩大和生产效率的提高，对产品质量提出了越来越高的要求。

影响产品质量的因素也越来越复杂，既有物质因素，又有人的因素；既有生产技术因素，又有管理因素；既有企业内部的因素，又有企业外部的因素。

要把如此众多的影响因素系统地控制起来，必须灵活运用各种现代化管理方法和措施加以综合治理。

而品质管理七大工具可以针对复杂的数据统计及质量要求，进行统筹管理，因此，在质量管理中运用的十分广泛。

排列图因果图调查表分层法直方图散布图控制图七大工具ENTS010203041◼定义排列图，又称主次因素分析图或帕累托图（Pareto）,由两个纵坐标、一个横坐标、几个直方块和一条折线所构成，是为了寻找主要问题或影响质量的主要原因所使用的工具。

通过排列图，可看出“哪个项目有问题”、“其影响的程度如何？”◼用途①按重要性顺序显示出每个质量改进项目对整体质量问题的作用；②识别进行质量改进的机会。

◼排列图的分析方法排列图分析方法运用了“二八定律”，即：①累计频率在0-80%，为A类因素，主要影响因素；②累计频率在80-90%，为B类因素，次要影响因素；③累计频率在90-100%，为C类因素，一般影响因素。

2（1）确定所要调查的问题和收集数据选题、调查期间、必要性数据及其分类、数据收集方法等。

（2）设计制作排列图用数据表，将数据填入其中，并计算合栏数值表中列有各项因素数据、累计因素数据、各项因素所占百分比及累计百分比；需要注意的是，表中各因素数据尽量按从大到小的顺序排列。

（3）制作排列图坐标轴排列图坐标由两根纵轴和一跟横轴组成。

横坐标按数据从大到小的顺序，依次列出各种因素；左边纵轴，标频数的刻度，最大刻度为总频数；右边纵轴，标百分比刻度，最大刻度为100%。

左边总频数的刻度与右边总频率的刻度（100%）高度相等。

（4）在坐标上画出矩形在横轴上按频数大小画出矩形柱，矩形的高度代表各因素频数大小，矩形的宽度参照坐标的大小合理设计。

排列图法什么是排列图排列图又叫巴雷特图，或主次分析图，它首先是由意大利经济学家巴雷特（Pareto）用于经济分析，后来由美国质量管理专家朱兰（J.M.Juran）将它应用于全面质量管理之中，成为全面质量管理常用的质量分析方法之一。

排列图中有两个纵坐标，一个横坐标，若干个柱状图和一条自左向右逐步上升的折线。

左边的纵坐标为频数，右边的纵坐标为频率或称累积占有率。

一般说来，横坐标为影响产品质量的各种问题或项目，纵坐标表示影响程度，折线为累计曲线。

排列图法的应用实际上是建立在ABC分析法基础之上的，它将现场中作为问题的废品、缺陷、毛病、事故等，按其现象或者原因进行分类，选取数据，根据废品数量和损失金额多少排列顺序，然后用柱形图表示其大小。

因此，排列图法的核心目标是帮助我们找到影响生产质量问题的主要因素。

例如，可以将积累出现的频率百分比累加达到70%的因素成为A类因素，它是影响质量的主要因素。

排列图的绘制步骤排列图能够从任何众多的项目中找出最重要的问题，能清楚地看到问题的大小顺序，能了解该项目在全体中所占的重要程度，具有较强的说服力，被广泛应用于确定改革的主要目标和效果、调查产生缺陷及故障的原因。

因此，企业管理人员必须掌握排列图的绘制，并将其应用到质量过程中去。

一般说来，绘制排列图的步骤如图7-1所示，即：确定调查事项，收集数据，按内容或原因对数据分类，然后进行合计、整理数据，计算累积数，计算累积占有率，作出柱形图，画出累积曲线，填写有关事项。

图7-1 排列图的绘制步骤排列图的应用实例某化工机械厂为从事尿素合成的公司生产尿素合成塔，尿素合成塔在生产过程中需要承受一定的压力，上面共有成千上万个焊缝和焊点。

由于该厂所生产的十五台尿素合成塔均不同程度地出现了焊缝缺陷，由此对返修所需工时的数据统计如表7-1所示。

气孔、夹渣、焊缝成型差、焊道凹陷及其他缺陷，前三个要素累加起来达到了89.4%。

根据这些统计数据绘制出如图7-2所示的排列图：横坐标是所列举问题的分类，纵坐标是各类缺陷百分率的频数。

统计过程控制（SPC）与休哈特控制图(四)第八章排列图法和因果图法一、排列图法（一）什么是排列图排列图是为寻找主要问题或影响质量的主要原因所使用的图。

它是由两个纵坐标、一个横坐标、几个按高低顺序依次排列的长方形和一条累计百分比折线所组成的图。

它的基本图形,见图9-1。

排列图又称帕累托图。

最早是由意大利经济学家帕累托用来分析社会财富的分布状况。

他发现少数人占有着绝大多数财富，而绝大多数人却占有少量财富处于贫困的状态。

这种少数人占有着绝大多数财富左右社会经济发展的现象，即所谓“关键的少数、次要的多数”的关系。

后来，美国质量管理专家米兰，把这个“关键的少数、次要的多数”的原理应用于质量管理中，便成为常用方法之一（排列图），并广泛应用于其它的专业管理。

目前在仓库、物资管理中常用的ABC分析法就出自排列图的原理。

（二）排列图的作图法1．搜集数据搜集一定时期内的质量数据，按不同用途加以分层、统计。

以某卷烟厂卷烟车间成品抽样检验时外观质量不合格品项目调查表中的数据为例（表9-1）。

2．作缺陷项目统计表为简化计算和作图，把频数较少的油点、软腰和钢印三次缺陷合并为“其它”项，其频数为37。

（1）把各分层项目的缺陷频数，由多到少顺序填入缺陷项目统计表，“其他”项放在最后,见表9-1。

（2）按表9-1的表头计算累计频数和累计百分比。

并填入统计表9-2中。

3．绘制排列图绘制排列图的步骤如下：（1）画横坐标，标出项目的等分刻度。

本例共七个项目。

按统计袤的序号，从左到右，在每个刻度间距下填写每个项目的名称，如空松、贴口、......、其它。

如图9-2。

（2）画左纵坐标，表示频数（件数、全额等)。

确定原点为0和坐标的刻度比例，并标出相应数值，本例为100、200、300等等。

（3）按频数画出每一项目的直方图形，并在上方标以相应的项目频数。

如空松458、贴口297等。

（4）画右纵坐标表示累计百分比。

画累计百分比折线，可用两种方法。

常用的质量统计分析方法常用的数理统计方法有七种，包括分层法、排列图法、因果分析图法、相关图法、统计分析表法、直方图法和控制图法。

1．分层法（又称分类法)。

分层法是将收集来的数据根据不同的目的，按其性质、来源、影响因素等加以分类和分层进行研究的方法。

它是分析影响质量原因的一种重要方法。

它的作用是,可以使杂乱的数据和错综复杂的因素系统化、条理化，从而找到主要问题,采取相应的措施。

分层的目的主要是为了分清责任找出原因。

应用分层法研究影响质量因素时，可先对操作者、机器、材料、方法、测量、环境和时间等方面进行分层，然后在小范围内再分层。

2．排列图法。

排列图法又称主次因素分析图法。

它是找出影响产品质量主要因素的一种简单而有效的方法.图11-4 金笔不合格原因排列图排列图是根据"关键的少数和次要的多数"的原理而制作的。

也就是把影响产品质量的因素或项目，按其对质量影响程度的大小,顺序排列起来，就形成排列图。

它的作用是能从多因素中找出关键因素，从而确定从何处人手解决问题。

其结构是由两个纵坐标、一个横坐标，几个直方形和一条曲线所组成.左纵坐标表示产品频数（产品出现的次数）,即不合格品体数；右纵坐标表示频率（产品出现的次数和总的次数之比)，即不合格品累计百分数;横坐标表示影响产品质量的各个因素或项目，按影响质量程度的大小从左至右依次排列;每个直方形的高度表示该因素影响的大小;曲线上每点的高度表示该因素累计百分数的大小，该曲线又称为巴雷特曲线.为了利用排列图较准确地找到影响产品质量的主要因素，通常把曲线的累计百分数分为三级作为判断标准,与此三级相对应的因素就分为三类：（1）累计百分数在0-80％为A类，在这一区间的因素是（主要因素，其中占累计百分数50—80％区间的因素)关键因素，一般这种关键因素有一两个,是解决问题的入手处;（2）累计百分数在80一90％的为B类，是次要因素；(3）累计百分数在90一100%的为C类，这一区间的因素是一般影响因素.3．因果分析图法。

排列图出自淘课百科跳转到：导航, 搜索排列图(Pareto Diagram,帕累托图)目录[隐藏]∙ 1 什么是排列图法∙ 2 排列图的作用∙ 3 排列图的使用∙ 4 排列图的制作步骤∙ 5 排列图的案例分析[1]∙ 6 相关链接什么是排列图法排列图法，又称主次因素分析法、帕累托（Pareto）图法，它是找出影响产品质量主要因素的一种简单而有效的图表方法。

1897年意大利经济学家柏拉图（1848---1923）分析社会经济结构，发现80%的财富掌握在20%的人手里，后被称“柏拉图法则”。

1907年美国经济学家劳伦兹使用累积分配曲线描绘了柏拉图法则，被称为“劳伦兹曲线”。

1930年美国品管泰斗朱兰博士将劳伦兹曲线应用到品质管理上。

20世纪60年代，日本品管大师石川馨在推行自己发明的QCC品管圈时使用了排列图法，从而成为品管七大手法。

排列图是根据“关键的少数和次要的多数”的原理而制做的。

也就是将影响产品质量的众多影响因素按其对质量影响程度的大小，用直方图形顺序排列，从而找出主要因素。

其结构是由两个纵坐标和一个横坐标，若干个直方形和一条折线构成。

左侧纵坐标表示不合格品出现的频数（出现次数或金额等），右侧纵坐标表示不合格品出现的累计频率（如百分比表示)，横坐标表示影响质量的各种因素，按影响大小顺序排列，直方形高度表示相应的因素的影响程度（即出现频率为多少），折线表示累计频率（也称帕累托曲线）。

通常累计百分比将影响因素分为三类：占0%～80%为A类因素，也就是主要因素；80%～90%为B类因素，是次要因素；90%～100%为C类因素，即一般因素。

由于A类因素占存在问题的80%，此类因素解决了，质量问题大部分就得到了解决。

为了方便理解，下面举个例子。

某酒杯制造厂对某日生产中出现的120个次品进行统计，做出排列图，如下图所示：排列图表明：酒杯质量问题的主要因素是划痕和气泡，一旦这些问题得到纠正，大部分质量问题即可消除。

排列图法直方图法以及散布图法(doc 23页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑统计过程控制（SPC）与休哈特控制图(四)第八章排列图法和因果图法一、排列图法（一）什么是排列图排列图是为寻找主要问题或影响质量的主要原因所使用的图。

它是由两个纵坐标、一个横坐标、几个按高低顺序依次排列的长方形和一条累计百分比折线所组成的图。

它的基本图形,见图9-1。

排列图又称帕累托图。

最早是由意大利经济学家帕累托用来分析社会财富的分布状况。

他发现少数人占有着绝大多数财富，而绝大多数人却占有少量财富处于贫困的状态。

这种少数人占有着绝大多数财富左右社会经济发展的现象，即所谓“关键的少数、次要的多数”的关系。

后来，美国质量管理专家米兰，把这个“关键的少数、次要的多数”的原理应用于质量管理中，便成为常用方法之一（排列图），并广泛应用于其它的专业管理。

目前在仓库、物资管理中常用的ABC分析法就出自排列图的原理。

（二）排列图的作图法1．搜集数据搜集一定时期内的质量数据，按不同用途加以分层、统计。

以某卷烟厂卷烟车间成品抽样检验时外观质量不合格品项目调查表中的数据为例（表9-1）。

2．作缺陷项目统计表为简化计算和作图，把频数较少的油点、软腰和钢印三次缺陷合并为“其它”项，其频数为37。

（1）把各分层项目的缺陷频数，由多到少顺序填入缺陷项目统计表，“其他”项放在最后,见表9-1。

（2）按表9-1的表头计算累计频数和累计百分比。

并填入统计表9-2中。

3．绘制排列图绘制排列图的步骤如下：（1）画横坐标，标出项目的等分刻度。

本例共七个项目。

按统计袤的序号，从左到右，在每个刻度间距下填写每个项目的名称，如空松、贴口、......、其它。

如图9-2。

（2）画左纵坐标，表示频数（件数、全额等)。

确定原点为0和坐标的刻度比例，并标出相应数值，本例为100、200、300等等。

（3）按频数画出每一项目的直方图形，并在上方标以相应的项目频数。

质量管理常用的七种统计方法日本质量管理专家石川馨博士将全面质量管理中应用的统计方法分为初级、中级、高级三类，本节将要介绍的七种统计分析方法是他的这种分类中的初级统计分析方法。

日本规格协会10年一度对日本企业推行全面质量管理的基本情况作抽样统计调查，根据1979年的统计资料，在企业制造现场应用的各种统计方法中，应用初级统计分析方法的占98%。

由此可见，掌握好这七种方法，在质量管理中非常之必要；同时，在我国企业的制造现场，如何继续广泛地推行这七种质量管理工具（即初级的统计分析方法），仍然是开展全面质量管理的重要工作。

一、排列图排列图法又叫帕累特图法，也有的称之为ABC分析图法或主项目图法。

它是寻找影响产品质量主要因素，以便对症下药，有的放矢进行质量改善，从而提高质量，以达到取得较好的经济效益的目的。

故称排列法。

由于这种方法最初是由意大利经济学家帕累特（Pareto）用来分析社会财富分布状况的，他发现少数人占有社会的大量财富，而多数人却仅有少量财富，即发现了“关键的少数和次要的多数”的关系。

因此这一方法称为帕累特图法。

后来美国质量管理专家朱兰（J．Ｍ．Juran）博士将此原理应用于质量管理，作为在改善质量活动中寻找影响产品质量主要因素的一种方法．在应用这种方法寻找影响产品质量的主要因素时，通常是将影响质量的因素分为Ａ、Ｂ、Ｃ三类，A类为主要因素，B类为次要因素，C 类为一般因素。

根据所作出的排列图进行分析得到哪些因素属于A类，哪些属于B类，哪些属于C类，因而这种方法又把它叫做ABC分析图法。

由于根据排列图我们可以一目了然地看出哪些是影响产品质量的关键项目，故有的亦把它叫主项目图法。

所谓排列图，它是由一个横坐标、两个纵坐标、几个直方形和一条曲线所构成的图。

其一般形式如图1所示，其横坐标表示影响质量的各个因素（即项目），按影响程度的大小从左到右排列；两个纵坐标中，左边的那个表示频数（件数、金额等），右边的那个表示频率（以百分比表示）；直方形表示影响因素，有直方形的高度表示该因素影响的大小；曲线表示各影响因素大小的累计百分数，这条曲线称为帕累特曲线。
