质量管理中常用的统计方法——分类法和排列图法

质量管理的6个常用的分析方法（一）分层法分层法是质量管理中常用的整理数据的方法之一。

所谓分层法，就是把收集到的原始质量数据，按照一定的目的和要求加以分类整理，以便分析质量问题及其影响因素的一种方法。

分层的目的是要把性质相同、在同一条件下收集的数据归在一起，以便展开分析。

因此，在分层时，应使一层内的数据波动幅度尽可能小，而各层之间的差别则尽可能大，这是应用分层法进行质量问题及其影响因素分析的关键。

过程控制中进行分层的标志常有：操作者、设备、原材料、操作方法、时间、检测手段、缺陷项目等。

（二）调查表法调查表也称检查表或核对表，是为了分层收集数据而设计的一类统计图表。

调查表法，就是利用这类统计图表进行数据收集、整理和粗略分析的一种方法。

操作中，可根据调查目的的不同，采用不同的调查表。

常用的调查表有：1 .缺陷位置调查表这类调查表用来调查产品各部位的缺陷情况，可将其发生缺陷位置标记在调查图表中产品示意图上，不同缺陷采用不同的符号或颜色标出。

2.不良项目调查表为了调查产品缺陷的种类及其所占的比重，可对不良项目分门别类地进行调查统计。

3.不良原因调查表为弄清不良品发生的原因，以操作者、操作设备、操作方法、加工对象、时间等为标志进行分层调查统计，找出关键的影响因素。

4.过程分布调查表为掌握过程能力，对过程中加工对象的技术特征进行检测和记录，并进行调查数据的分布分析，掌握过程分布的特征。

（三）排列图法排列图又称主次因素分析图或帕累托图。

帕累托是意大利经济学家，是有关收入分布的帕累托法则的首创者。

这一法则揭示了“关键的少数和无关紧要的多数”的规律。

这一法则后来被广泛应用于各个领域，并被称为ABC分析法。

这一法则被引入质量管理领域后，成为寻找影响产品质量主要因素的一种有效工具。

（四）因果分析图法因果分析图又称特性要因图、树枝图和鱼刺图，在质量管理中主要用于整理和分析产生质量问题的因素及各因素与质量问题之间的因果关系。

常用质量管理统计方法１1常用质量管理统计方法常用的质量管理统计方法包括：旧QＣ七大手法(检查表、数据分层法、排列图、因果图、散布图、直方图、控制图）和新QC七大手法(亲和图、树图、关联图、箭条图、ＰＤＰC、矩阵图、矩阵数据分析法)，以及其它一些方法如：头脑风暴法、对策表、流程图、水平对比法等。

简介如下：一、检查表(调查表、统计分析表）1、概念:系统地收集资料和累积资料,确认事实并对资料进行粗略的整理和简单分析的统计图表。

2、分类:不合格品项目检查表、缺陷位置检查表、质量分布检查表、矩陈检查表、用于非数字数据分析用的检查表。

３、用途:用在对现状的调查，以备今后作分析。

4、制作步骤(1)确定搜集资料的具体目的。

（2）确定为达到目的所需搜集的数据资料。

（3)确定对资料的的分析方法、所釆用的统计工具。

（4)根据不同目的，设计用于记录资料的调查表格式。

(５)用收集和记录的部分资料进行表格试用,目的是检查表格设计的合理性。

（6）如有必要应评审和修改调查表。

５、注意事项（1)应能迅速、正确、简易地收集到数据,记录时只要在必要项目上加注记号；（2）记录时要考虑到层別,按人员、机台、原料、时间等分类；(3)数据来源要清楚：由谁检查、检查时间、检查方法、检查班次、检查机台，均应写清楚，其他测定或检查条件也要正确地记录下來;（4)尽可能以记号、图形标记,避免使用文字；（5)检查项目不宜太多，以4-6项为宜(针对重要的几项就可），其他可能发生的项目采用“其他”栏。

二、数据分层法（分类法、分组法)1、概念：数据分层法就是性质相同的，在同一条件下收集的数据归纳在一起，以便进行比较分析。

2、分类方法：数据分层可根据实际情况按多种方式进行。

例如，按不同时间,不同班次进行分层,按使用设备的种类进行分层，按原材料的进料时间，原材料成分进行分层，按检查手段，使用条件进行分层，按不同缺陷项目进行分层等等。

数据分层法经常与统计分析表结合使用。

常用的质量统计分析方法常用的数理统计方法有七种，包括分层法、排列图法、因果分析图法、相关图法、统计分析表法、直方图法和控制图法。

1．分层法（又称分类法）。

分层法是将收集来的数据根据不同的目的，按其性质、来源、影响因素等加以分类和分层进行研究的方法。

它是分析影响质量原因的一种重要方法。

它的作用是，可以使杂乱的数据和错综复杂的因素系统化、条理化，从而找到主要问题，采取相应的措施。

分层的目的主要是为了分清责任找出原因。

应用分层法研究影响质量因素时，可先对操作者、机器、材料、方法、测量、环境和时间等方面进行分层，然后在小范围内再分层。

2．排列图法。

排列图法又称主次因素分析图法。

它是找出影响产品质量主要因素的一种简单而有效的方法。

图11-4 金笔不合格原因排列图排列图是根据"关键的少数和次要的多数"的原理而制作的。

也就是把影响产品质量的因素或项目，按其对质量影响程度的大小，顺序排列起来，就形成排列图。

它的作用是能从多因素中找出关键因素，从而确定从何处人手解决问题。

其结构是由两个纵坐标、一个横坐标，几个直方形和一条曲线所组成。

左纵坐标表示产品频数（产品出现的次数），即不合格品体数；右纵坐标表示频率（产品出现的次数和总的次数之比），即不合格品累计百分数；横坐标表示影响产品质量的各个因素或项目，按影响质量程度的大小从左至右依次排列；每个直方形的高度表示该因素影响的大小；曲线上每点的高度表示该因素累计百分数的大小，该曲线又称为巴雷特曲线。

为了利用排列图较准确地找到影响产品质量的主要因素，通常把曲线的累计百分数分为三级作为判断标准，与此三级相对应的因素就分为三类：（1）累计百分数在0-80％为A类，在这一区间的因素是（主要因素，其中占累计百分数50-80％区间的因素）关键因素，一般这种关键因素有一两个，是解决问题的入手处；（2）累计百分数在80一90％的为B类，是次要因素；（3）累计百分数在90一100％的为C类，这一区间的因素是一般影响因素。

质量管理的七种工具1. 排列图法⑴排列图的作法①收集整理数据②排列图的绘制l) 画横坐标。

2) 画纵坐标。

3) 画频数直方形。

4) 画累计频率曲线。

5) 记录必要的事项。

（2）排列图的观察与分析①观察直方形。

②利用ABC分类法，确定主次因素。

将累计频率值分为：0～80% 为A类主要因素80～90% 为B类次要因素90～100% 为C类一般因素（3）排列图的应用①按不合格点的缺陷形式分类，可以分析出造成质量问题的薄弱环节。

②按生产作业分类，可以找出生产不合格品最多的关键过程。

③按生产班组或单位分类，可以分析比较各单位技术水平和质量管理水平。

④将采取提高质量措施前后的排列图对比，可以分析采取的措施是否有效。

此外，还可以用于成本费用分析、安全问题分析等。

2. 因果分析图法因果分析图法是利用因果分析图来整理分析质量问题(结果) 与其产生原因之间关系的有效工具。

因果分析图也称特性要因图，又因其形状常被称为树枝图或鱼刺图。

因果分析图的绘制步骤：(1) 明确质量问题—结果。

画出质量特性的主干线，箭头指向右侧的一个矩形框，框内注明研究的问题，即结果。

(2) 分析确定影响质量特性大的方面原因。

一般从：人、机、料、工艺、环境方面分析。

(3) 将大原因进一步分解为中原因、小原因，直至可以采取具体措施加以解决止。

(4) 检查图中所列原因是否齐全，做必要的补充及修改。

(5) 选择出影响较大的因素做出标记，以便重点采取措施。

3. 频数分布直方图法频数分布直方图法，简称直方图法，是将收集到的质量数据进行分组整理，绘制成频数分布直方图，用以描述质量分布状态的一种分析方法，所以又称质量分布图法。

(1) 直方图的绘制方法①收集整理数据②计算极差R③确定组数、组距、组限1)确定组数K；2)确定组距H；3)确定组限。

④编制数据频数统计表⑤绘制频数分布直方图(2) 直方图的观察与分析①观察直方图的形状，判断质量分布状态。

不正常直方图包括：1) 折齿型；2) 左(或右)缓坡型；3) 孤岛型；4) 双峰型；5) 绝壁型。

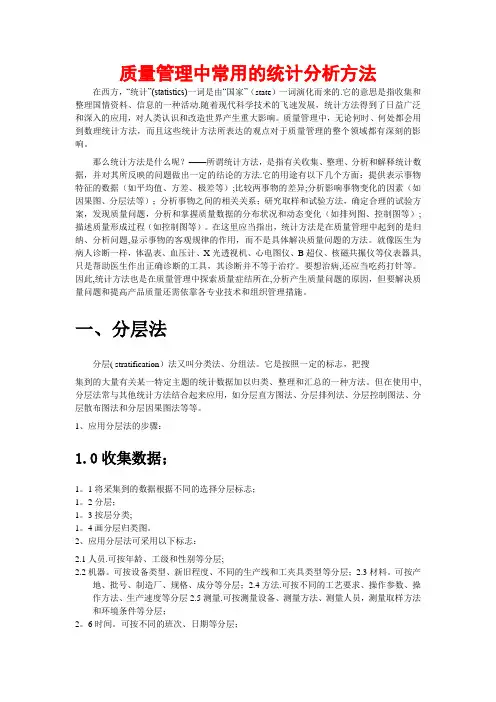

质量管理中常用的统计分析方法在西方，“统计”(statistics)一词是由“国家”（state）一词演化而来的.它的意思是指收集和整理国情资料、信息的一种活动.随着现代科学技术的飞速发展，统计方法得到了日益广泛和深入的应用，对人类认识和改造世界产生重大影响。

质量管理中，无论何时、何处都会用到数理统计方法，而且这些统计方法所表达的观点对于质量管理的整个领域都有深刻的影响。

那么统计方法是什么呢？——所谓统计方法，是指有关收集、整理、分析和解释统计数据，并对其所反映的问题做出一定的结论的方法.它的用途有以下几个方面：提供表示事物特征的数据（如平均值、方差、极差等）;比较两事物的差异;分析影响事物变化的因素（如因果图、分层法等）；分析事物之间的相关关系；研究取样和试验方法，确定合理的试验方案，发现质量问题，分析和掌握质量数据的分布状况和动态变化（如排列图、控制图等）;描述质量形成过程（如控制图等）。

在这里应当指出，统计方法是在质量管理中起到的是归纳、分析问题,显示事物的客观规律的作用，而不是具体解决质量问题的方法。

就像医生为病人诊断一样，体温表、血压计、X光透视机、心电图仪、B超仪、核磁共搌仪等仪表器具,只是帮助医生作出正确诊断的工具，其诊断并不等于治疗。

要想治病,还应当吃药打针等。

因此,统计方法也是在质量管理中探索质量症结所在,分析产生质量问题的原因，但要解决质量问题和提高产品质量还需依靠各专业技术和组织管理措施。

一、分层法分层( stratification）法又叫分类法、分组法。

它是按照一定的标志，把搜集到的大量有关某一特定主题的统计数据加以归类、整理和汇总的一种方法。

但在使用中,分层法常与其他统计方法结合起来应用，如分层直方图法、分层排列法、分层控制图法、分层散布图法和分层因果图法等等。

1、应用分层法的步骤：1.0收集数据；1。

1将采集到的数据根据不同的选择分层标志；1。

2分层；1。

3按层分类;1。

质量管理的统计方法早期，最常采用的统计技术是抽样检验。

它是以小批量的抽样为基准进行检验，以确定大量或批量产品质量的最常使用的方法。

现在，在质量控制方面已转为以预防为重点了。

人们正努力研究一种消除不合格品根源的方法。

基于这一目的，近年来，推出了七种重要的方法，这些方法不需要做大量的统计计算，因此容易被工厂基层职员所掌握。

1 分层法2 排列图法3 因果分析图法4 直方图法5 散布图法6 控制图法7 调查表法1 分层法分层法又称分类法，就是将零乱的质量数据按某一属性进行分类，找出影响产品质量问题的主要原因。

如某班某日生产中出现了40件次品，按生产时间（班次）、操作者进行分层，得到表8-1所示的资料。

从表8-1可以看出，次品数量与时间（班次）没有多大关系，但受设备的影响较为明显，甲设备生产的次品总比乙设备要多。

由此可见，甲设备是导致产品不合格的主要原因。

表8-1 某班日生产分层运用分层法时，常用的分层标志有：1. 操作者：包括操作者的姓名、年龄、工种、性别、技术级别等。

2. 生产手段：如机器、输入设备、输出设备、工艺装备等。

3. 操作方法：指操作规程、工序名称等。

4. 原材料：包括供应厂家、批次、成分等。

5. 检查条件：指检查人员、测试仪器、测试方法等。

6. 时间：如日期、班次等。

7. 环境条件：包括地区、温度、清洁度、湿度、震动等。

运用分层法进行数据分层时往往可以按几个不同的层别分层而分别得到某一方面的结论，但是不同层别的数据之间存在着有机联系时，即因素之间存在着交互作用时，孤立分层进行分析将会导致错误的结论，这时应将不同层中有关联的因素放在一起进行综合考虑。

2 排列图法排列图又称主次因素排列图，是质量管理工作中常用的一种统计工具，是找出影响产品质量主要因素的一种有效方法。

排列图是由意大利经济学家帕累特（Pareot）最先提出和应用的，故又称为帕累特图。

1906年，帕累特在研究社会财富分布问题时，首先运用了排列图，借助于排列图这一工具，他发现占人口极少数的富人占有社会财富的大部分，而占人口总数绝大多数的穷人却处于贫苦的边缘，即发现了关键的少数和次要的多数的规律。

常用质量管理统计方法常用的质量管理统计方法包括：旧QC七大手法（检查表、数据分层法、排列图、因果图、散布图、直方图、控制图）和新QC七大手法（亲和图、树图、关联图、箭条图、PDPC、矩阵图、矩阵数据分析法），以及其它一些方法如：头脑风暴法、对策表、流程图、水平对比法等。

简介如下：一、检查表（调查表、统计分析表）1、概念：系统地收集资料和累积资料，确认事实并对资料进行粗略的整理和简单分析的统计图表。

2、分类：不合格品项目检查表、缺陷位置检查表、质量分布检查表、矩陈检查表、用于非数字数据分析用的检查表。

3、用途：用在对现状的调查，以备今后作分析。

4、制作步骤（1）确定搜集资料的具体目的。

（2）确定为达到目的所需搜集的数据资料。

（3）确定对资料的的分析方法、所釆用的统计工具。

（4）根据不同目的，设计用于记录资料的调查表格式。

（5）用收集和记录的部分资料进行表格试用，目的是检查表格设计的合理性。

（6）如有必要应评审和修改调查表。

5、注意事项（1）应能迅速、正确、简易地收集到数据，记录时只要在必要项目上加注记号；（2）记录时要考虑到层別，按人员、机台、原料、时间等分类；（3）数据来源要清楚：由谁检查、检查时间、检查方法、检查班次、检查机台，均应写清楚，其他测定或检查条件也要正确地记录下來；（4）尽可能以记号、图形标记，避免使用文字；（5）检查项目不宜太多，以4-6项为宜（针对重要的几项就可），其他可能发生的项目采用“其他”栏。

6、应用实例二、数据分层法（分类法、分组法）1、概念：数据分层法就是性质相同的，在同一条件下收集的数据归纳在一起，以便进行比较分析。

2、分类方法：数据分层可根据实际情况按多种方式进行。

例如，按不同时间，不同班次进行分层，按使用设备的种类进行分层，按原材料的进料时间，原材料成分进行分层，按检查手段，使用条件进行分层，按不同缺陷项目进行分层等等。

数据分层法经常与统计分析表结合使用。

3、应用步骤（1）收集数据。

常用的质量评价统计方法1.分层法分层法是质量管理中整理数据的重要方法之一。

分层法是把收集来的原始质量数据，按照一定的目的和要求加以分类整理，以分析质量问题及其影响因素的一种方法。

2.调查表法调查表是为收集数据而设计的图表。

调查表法就是利用统计表进行整理数据和粗略分析原因的一种工具。

其格式多种多样，可根据调查的目的不同，使用不同的调查表。

3.排列图法排列图法又称主次因素分析图，是把影响质量的因素进行合理分类，并按影响程度从大到小的顺序排列，做出排列图，以直观的方法表明影响质量的主要因素的一种方法。

排列图的基本结构：1个横坐标，2个纵坐标，几个直方形和一条曲线构成。

（1）针对某一问题收集一定时期的资料。

（2）将数据按一定分类标志进行分类整理，从大到小依次排列，并计算出各类项目的频数、累计频率。

（3）按一定的比例画出两个纵坐标和一个横坐标。

横坐标表示影响质量的因素，左边纵坐标表示频数，右边纵坐标表示累计频率。

（4）按种类影响因素的程度的大小，依次从左到右在横坐标上画出直方块，其高度表示该项目的频数，并写在直方块上方。

（5）按右纵坐标的比例，在直方块中问的上方标出累计频率，从原点开始连接各点，画出的曲线就是巴雷特曲线。

应用排列图的注意事项：（1）通常把因素分为A、B、C三类。

在累计频率80％与90％两处画2条横线，把图分成三个区域，累计频率在80％以内的诸因素是主要因素（A类），累计频率在80％～90％的是次要因素（B类），90％以上的为一般因素。

（2）主要因素不能太多，一般找出主要因素一二项为宜，最多不超过三项。

若找出主要因素过多，须考虑重新进行因素的分类。

（3）适当合并一般因素。

不太重要因素可以列出很多项，为简化作图，可把这些因素合并为"其他"项，放在横坐标的末端。

（4）在采取措施之后，为验证效果，要重新画巴雷特图，以便进行比较。

4.因果分析图因果分析图又称特性因素圈、树枝图、鱼刺图。

常用的几种质量管理统计方法统计方法是一种科学的方法，其理论基础是数理统计学，它是以概率论为基础的一门数分支。

广泛应用于各个领域，包括质量管理领域。

人们为了解决实践中出现的各种质量问题，往往先搜集各种数据，然后，对数据归纳加工整理，对比分析，由表及里，去粗取精，去伪存真，找出其中的统计规律，对症下药问题才能迎刃而解。

这一切都须运用科学的统计方法。

全面质量管理的基础要求之一，是尊重客观事实，一切凭数据说话。

因此，统计方法是质量管理不可缺少的得力工具，通过对产品质量形成全过程数据的收集、分析和使用，有助于预防质量缺陷、维持合格质量、达到质量的不断改进所以，对所有企业而言，统计方法的应用都是需要的，只是应用的程度不同而已。

这里有两点必须加为说明：第一，统计方法对所有企业虽然都是需要的，但并不是不分企业类型、产品性质，强求使用某些统一的统计方法。

各企业应根据自身的实际需要，规定适用的统计技术的选定程序。

第二，统计方法是一种帮助企业搞好质量管理的工具，可借助它揭示质量形成的客观规律，找出质量问题的症结所在，至于能否实现质量突破，尚有待于进一步采取有效的改进措施。

因此不能误认为应用了几种质量管理统计方法就是全面质量管理。

本章对企业生产过程中最常用的几种统计方法介绍如下：第一节排列图一、什么是排列图排列图是寻找主要质量问题或寻找影响质量的主要原因的一种有效的统计方法。

排列图由两个纵坐标（项目、因素）、几个从左到右，由高向低，按顺序依次排列的长方块（问题项目）和一条累计百分比曲线（帕累托曲线）所组成，它的基本图形见图7-1。

在生产中即使是同一批次的产品，其质量也不可能是完全一致的，由于受多种原因的影响，会出现不同的质量问题为了辨别质量问题的主次要性及影响这些问题的主次原因，排列图应用“关键的少数，次要的多数”的原理，可抓住主要矛盾，集中加以解决，取得事半功倍的效果。

二、排列图的绘制1．采集数据采集一段时期内的质量问题数据，并按问题的不同项目进行分类。

质量管理的旧七种工具是：1、分层法分层法又叫分类法，是整理质量数据的一种重要方法。

它是把所收集起来的数据按不同的目的加以分类，将性质相同、生产条件相同的数据归为一组，使之系统化，便于找出影响产品质量的具体因素。

2、排列图排列图也叫巴雷特图、主次因素分析图和ABC法。

它是用来找出影响质量的主要因素的一种方法。

它一般由两个纵坐标、一个横坐标、几个长方形和一条折线组成。

左边的纵坐标表示频数（如件数、金额、时间等）；右边的纵坐标表示频率；横坐标表示影响质量的各种因素，按频数大小自左至右排列；长方形的高度表示因素频数的大小；折线由表示各因素的累计频率的点连接而成。

3、因果图因果图是整理和分析影响产品（工程、工作）质量的各因素（原因）之间的关系，即表示质量特性与原因之间的关系的一种工作图。

它又称因果分析图、树枝图或鱼刺图。

4、直方图直方图又称质量分布图和质量散布图。

它是将数据按大小顺序分成若干间隔相等的组，以组距为底边，以落入各组的频数为高所构成的矩形图。

直方图是用来整理质量数据，从中找出规律，用以判断和预测生产过程中质量好坏的一种常用工具。

5、管理图管理图，又称控制图。

它是用于分析和判断工序是否处于稳定状态，带有管理界限的图。

它有分析用管理图和控制用管理图两类。

前者专用于分析和判断工序是否处于稳定状态，并且用来分析产生异常波的原因；后者专用于控制工序的质量状态，及时发现并消除工艺过程的失调现象。

6、散布图散布图，又称相关图。

它是在处理计量数据时，分析、判断、研究两个相对应的变量之间是否存在相关关系，并明确相关程度的一种方法。

7、调查表调查表，又称检查表、统计分析表，它是为分层收集数据而设计的图表，用来进行数据整理和粗略的原因分析。

可根据不同的目的要求，设计多种多样的调查表。

质量管理的新七种工具是什么？博锐管理在线 2009年1月9日 作者：陈鹏1、关联图法关联图法是为了谋求解决那些有着原因与结果、目的与手段等关系复杂而互相纠缠的问题，并将各因素的因果关系逻辑地连接起来而绘制成关联图的方法，这种方法适用于有几个人的工作场所，经过多次修改绘制关联图，使有关人员澄清思路，认清问题，促进构想不断转换，最终找出以至解决质量关键问题。

质量管理常用的七种统计方法日本质量管理专家石川馨博士将全面质量管理中应用的统计方法分为初级、中级、高级三类，本节将要介绍的七种统计分析方法是他的这种分类中的初级统计分析方法。

日本规格协会10年一度对日本企业推行全面质量管理的基本情况作抽样统计调查，根据1979年的统计资料，在企业制造现场应用的各种统计方法中，应用初级统计分析方法的占98%。

由此可见，掌握好这七种方法，在质量管理中非常之必要；同时，在我国企业的制造现场，如何继续广泛地推行这七种质量管理工具（即初级的统计分析方法），仍然是开展全面质量管理的重要工作。

一、排列图排列图法又叫帕累特图法，也有的称之为ABC分析图法或主项目图法。

它是寻找影响产品质量主要因素，以便对症下药，有的放矢进行质量改善，从而提高质量，以达到取得较好的经济效益的目的。

故称排列法。

由于这种方法最初是由意大利经济学家帕累特（Pareto）用来分析社会财富分布状况的，他发现少数人占有社会的大量财富，而多数人却仅有少量财富，即发现了“关键的少数和次要的多数”的关系。

因此这一方法称为帕累特图法。

后来美国质量管理专家朱兰（J．Ｍ．Juran）博士将此原理应用于质量管理，作为在改善质量活动中寻找影响产品质量主要因素的一种方法．在应用这种方法寻找影响产品质量的主要因素时，通常是将影响质量的因素分为Ａ、Ｂ、Ｃ三类，A类为主要因素，B类为次要因素，C 类为一般因素。

根据所作出的排列图进行分析得到哪些因素属于A类，哪些属于B类，哪些属于C类，因而这种方法又把它叫做ABC分析图法。

由于根据排列图我们可以一目了然地看出哪些是影响产品质量的关键项目，故有的亦把它叫主项目图法。

所谓排列图，它是由一个横坐标、两个纵坐标、几个直方形和一条曲线所构成的图。

其一般形式如图1所示，其横坐标表示影响质量的各个因素（即项目），按影响程度的大小从左到右排列；两个纵坐标中，左边的那个表示频数（件数、金额等），右边的那个表示频率（以百分比表示）；直方形表示影响因素，有直方形的高度表示该因素影响的大小；曲线表示各影响因素大小的累计百分数，这条曲线称为帕累特曲线。
