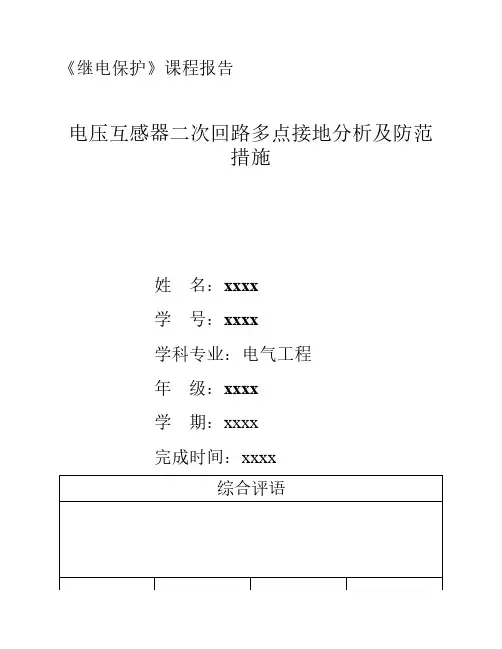

《继电保护》课程报告电压互感器二次回路多点接地分析及防范措施姓名：xxxx学号：xxxx学科专业：电气工程年级：xxxx学期：xxxx完成时间：xxxx综合评语成绩学分任课教师评卷时间电压互感器二次回路多点接地分析及防范措施xxxx摘要：随着电力系统不断发展，电力设备的更新换代越来越快，在对变电站内继电保护及安全自动装置的基建、大修、改造后，因施工过程中造成的继电保护用电压互感器的二次回路接地不满足要求，直接或间接引发继电保护及安全自动装置误动，造成开关跳闸的事故时常发生，从而电网的安全稳定运行水平下降，使电力用户供电可靠性受到影响。

由于二次回路接地不满足要求易被忽视且不易检查，一旦发生事故，处理过程复杂，处理时间长，严重影响售电量。

因此，在设备投入运行前对二次回路接地的情况必须针对性分析和检查，避免事故的发生。

关键词：电压互感器；二次回路；多点接地；查找方法1、电压互感器二次回路接地要求公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。

独立的、与其他互感器无电气联系的电压互感器的二次回路，可在控制室内，也可在开关场实现一点接地，为了避免将高压引入控制室，接地点宜设在配电装置户外端子箱内100mm²接地铜排上。

线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

来自开关场电压互感器二次绕组的四根引入线和电压互感器开口三角绕组的两根引入线应使用各自独立的电缆，并在控制室内一点接地。

已在控制室一点接地的电压互感器二次绕组，在开关场将二次绕组中性点放电间隙或氧化锌阀片接地的，其击穿电压峰值应大于30ImaxV（Imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位KA），并应定期检查放电间隙或氧化锌阀片，防止其被击穿造成电压互感器二次回路多点接地的现象[1]。

2、查找电压二次回路多点接地的方法电压互感器二次回路只能有一个接地点，然而，一般情况下站内同电压等级的电压互感器电压都引致控制室内的电压切换屏，并辐射去自动化测控、保护装置和故障录波仪，在电压切换屏内将各压变的N600并接一点接地。

２０２４ ０３／电流互感器二次回路两点接地故障计量分析罗　焘　陈　莹　刘芮含（云南电网有限责任公司昆明供电局）摘　要：本文首先简述了在二次侧测量回路中，当出现二点接地故障时，对电能测量所产生的影响，然后分析了其工作原理，最后，从实际操作和维修的观点出发，对事故的防范和处置提出了一些建议。

关键词：电能计量；电流互感器；二次回路；接地故障０　引言从变压器的基本理论可知，变压器的初级绕组和次级绕组在正常工作状态下不存在电气连接［１］。

因此，当操作电流互感器二次侧仪表和继电保护回路时，操作人员不接触高电压。

但是，如果电流互感器一次侧的绝缘被损坏，一次侧的高电压就会作用在电流互感器二次侧的线圈上，因此，在电流互感器二次侧的仪表、继电保护装置和工作人员都将与一次侧的高电压直接接触，从而产生高压触电的风险。

为避免这一危害，应在二次侧接地，使高电压传到变压器二次侧时，接地的短路电流会通过接地体与人体两个通道。

接地体的电阻愈低，流过身体的电流愈少，一般人体的电阻是接地体的几百倍［２］。

电流互感器二次侧的接地非常重要，它是确保二次侧设备及工作人员安全的最有效方法，一般称为保护接地［３］。

但是，在现实生活中，电流互感器二次侧往往会有两个接地点，也就是除了电流互感器二次保护接地之外，二次电缆也有可能因为机械损坏或者是绝缘损坏而接地。

如果电流互感器二次侧有两点接地或者多点接地，就会导致计量错误，本文重点讨论了二次侧两点接地在测量中的作用。

１　案例说明及缺陷分析１ １　情况说明经调度员反馈，１１０ｋＶ变电站２号主变３５ｋＶ侧３０２线路计量电能表Ａ、Ｂ、Ｃ三相电流出现了严重的不平衡，可能是计量方面的问题，希望计量维护人员能够配合解决。

通过对用户的调查，运行维护人员发现，这条线路上的电能表出现了严重的三相不对称现象。

由所收集的数据可知，在第１天００：００～０７：００期间，该系统所收集的Ａ、Ｂ、Ｃ三相电流基本上是均衡的，但是在第１日０９：００的时候，Ａ、Ｂ、Ｃ三相电流的数值为０ ５９，Ｂ、Ｃ的三相电流为０ ５９，Ｂ、Ｃ，０ ０５。

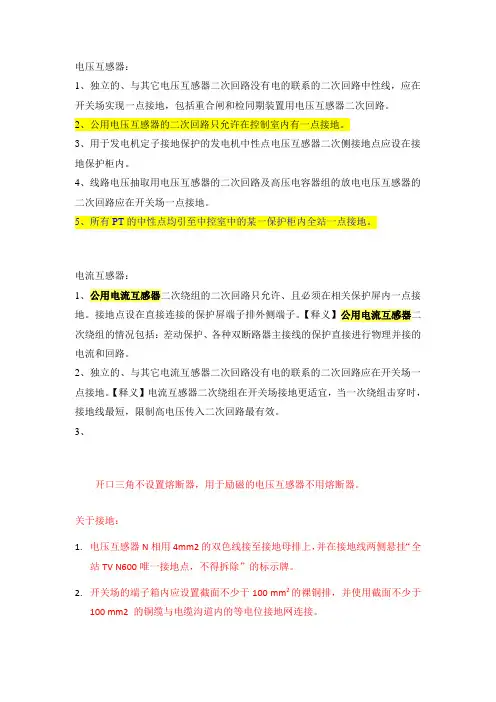

电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。

2、公用电压互感器的二次回路只允许在控制室内有一点接地。

3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。

4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。

电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。

接地点设在直接连接的保护屏端子排外侧端子。

【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。

2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。

【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。

3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。

关于接地：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。

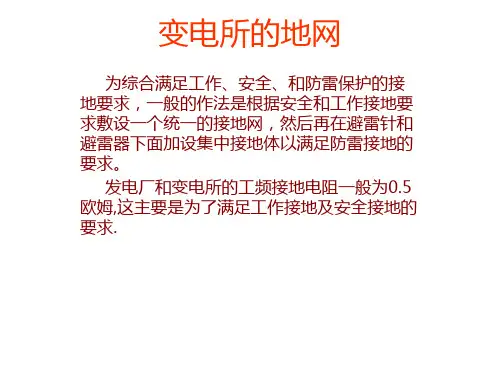

2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。

接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。

4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。

5.所有二次电缆的屏蔽层应使用截面不小于4mm2多股铜质软导线可靠连接到等电位接地网的铜排上。

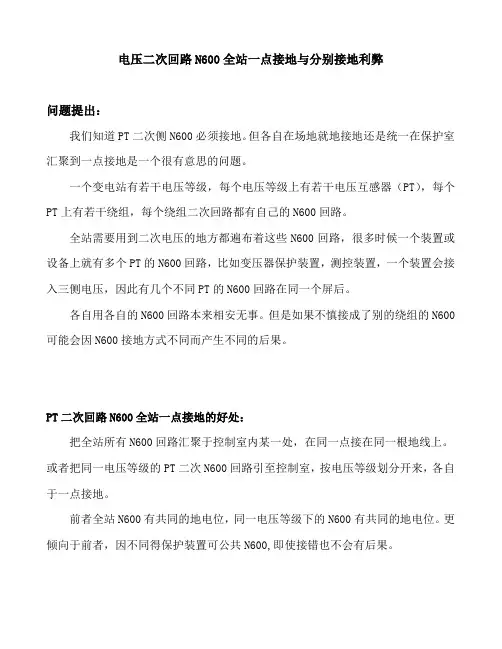

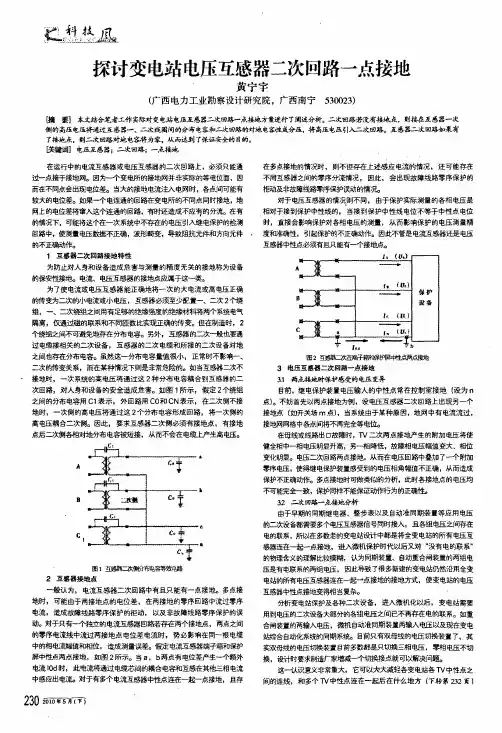

电压二次回路N600全站一点接地与分别接地利弊问题提出：我们知道PT二次侧N600必须接地。

但各自在场地就地接地还是统一在保护室汇聚到一点接地是一个很有意思的问题。

一个变电站有若干电压等级，每个电压等级上有若干电压互感器（PT），每个PT上有若干绕组，每个绕组二次回路都有自己的N600回路。

全站需要用到二次电压的地方都遍布着这些N600回路，很多时候一个装置或设备上就有多个PT的N600回路，比如变压器保护装置，测控装置，一个装置会接入三侧电压，因此有几个不同PT的N600回路在同一个屏后。

各自用各自的N600回路本来相安无事。

但是如果不慎接成了别的绕组的N600可能会因N600接地方式不同而产生不同的后果。

PT二次回路N600全站一点接地的好处：把全站所有N600回路汇聚于控制室内某一处，在同一点接在同一根地线上。

或者把同一电压等级的PT二次N600回路引至控制室，按电压等级划分开来，各自于一点接地。

前者全站N600有共同的地电位，同一电压等级下的N600有共同的地电位。

更倾向于前者，因不同得保护装置可公共N600,即使接错也不会有后果。

PT一点接地的弊端：全站任何地方发生N600两点接地，将在N600处引入电位差，可能造成广泛的装置采样异常，影响面大。

而且N600广泛连通，其两点接地的概率随之增大。

在查找两点接地的过程中，影响也比较广泛。

总之缺点就是影响面大，多点接地概率大，全站连通造成检修测试困难。

PT分别接地的好处：PT分别接地就是把每个PT的每个绕组的N600就地单独一点接地。

N600各自接地，对单一的装置来说，造成N600两点接地的概率降低；即使发生了两点接地，也只能造成局部影响。

在查找两点接地的过程中，仅影响部分装置。

PT检修的时候，涉及到的二次回路方便与运行设备隔离，对二次回路的检测和试验安全可靠。

PT分别接地的弊端：变电站内充斥着各个电压等级、各种绕组的N600回路，相对来说容易误接，而误解可能造成保护装置采样异常甚至比较严重的后果。

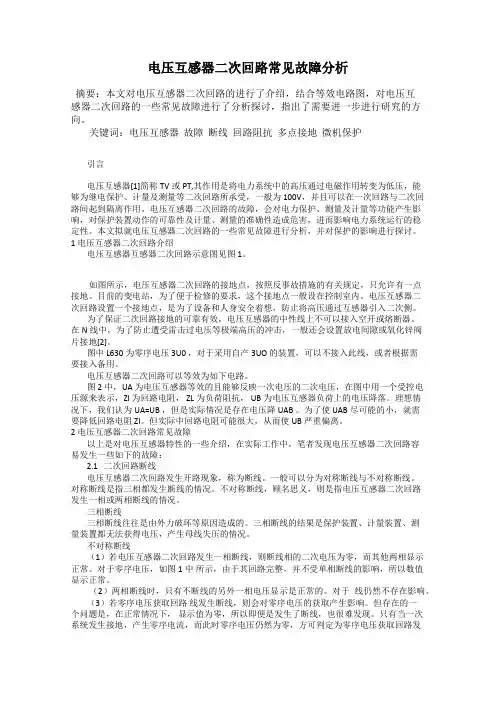

电压互感器二次回路常见故障分析摘要：本文对电压互感器二次回路的进行了介绍，结合等效电路图，对电压互感器二次回路的一些常见故障进行了分析探讨，指出了需要进一步进行研究的方向。

关键词：电压互感器故障断线回路阻抗多点接地微机保护引言电压互感器[1]简称TV或PT,其作用是将电力系统中的高压通过电磁作用转变为低压，能够为继电保护、计量及测量等二次回路所承受，一般为100V，并且可以在一次回路与二次回路间起到隔离作用。

电压互感器二次回路的故障，会对电力保护、测量及计量等功能产生影响，对保护装置动作的可靠性及计量、测量的准确性造成危害，进而影响电力系统运行的稳定性。

本文拟就电压互感器二次回路的一些常见故障进行分析，并对保护的影响进行探讨。

1 电压互感器二次回路介绍电压互感器互感器二次回路示意图见图1。

如图所示，电压互感器二次回路的接地点，按照反事故措施的有关规定，只允许有一点接地。

目前的变电站，为了便于检修的要求，这个接地点一般设在控制室内。

电压互感器二次回路设置一个接地点，是为了设备和人身安全着想，防止将高压通过互感器引入二次侧。

为了保证二次回路接地的可靠有效，电压互感器的中性线上不可以接入空开或熔断器。

在N 线中，为了防止遭受雷击过电压等极端高压的冲击，一般还会设置放电间隙或氧化锌阀片接地[2]。

图中 L630为零序电压3U0 ，对于采用自产3UO 的装置，可以不接入此线，或者根据需要接入备用。

电压互感器二次回路可以等效为如下电路。

图2中，UA 为电压互感器等效的且能够反映一次电压的二次电压，在图中用一个受控电压源来表示，ZI 为回路电阻， ZL为负荷阻抗， UB为电压互感器负荷上的电压降落。

理想情况下，我们认为UA=UB ，但是实际情况是存在电压降UAB 。

为了使 UAB尽可能的小，就需要降低回路电阻 ZI。

但实际中回路电阻可能很大，从而使UB 严重偏离。

2 电压互感器二次回路常见故障以上是对电压互感器特性的一些介绍，在实际工作中，笔者发现电压互感器二次回路容易发生一些如下的故障：2.1 二次回路断线电压互感器二次回路发生开路现象，称为断线。
