倒车雷达探头安装位置

倒车雷达的安装工艺流程倒车雷达是一种在车辆倒车时帮助司机检测周围障碍物的装置。

它通过声波或红外线等方式检测周围障碍物的距离与位置，并将数据传输到车内的控制器，通过警告声音或图像来提醒司机。

下面将介绍倒车雷达的安装工艺流程。

1. 准备工具和材料安装倒车雷达需要准备一些工具和材料，如电钻、螺丝刀、扳手、电线、接线头、倒车雷达等。

在购买倒车雷达时应注意其型号、品牌以及功能是否符合自己的需求。

2. 确定安装位置在安装倒车雷达前，需要先确定其安装位置。

一般来说，倒车雷达应安装在车辆后部，距离地面高度应在30厘米左右。

安装位置应避免与车辆后部的曲线造成干扰，同时还应考虑到倒车雷达与车身的空间协调性。

3. 安装倒车雷达在安装倒车雷达时，首先需要用电钻在车身上打孔，然后将倒车雷达的探头通过孔洞安装到车身上，使用螺丝固定。

在安装前，需要将倒车雷达的探头与控制器的电线连接好，同时检查电线是否牢固。

4. 连接电源倒车雷达安装完成后，需要将其与车辆的电源连接。

一般来说，可以将倒车雷达的电线连接到车辆的倒车灯电源上，这样当车辆倒车时，倒车雷达就会自动开启。

在连接电源前，需要确保电线的接线头连接牢固，电线不会短路或着火。

5. 调试测试安装完成后，需要对倒车雷达进行调试测试。

测试时，可以让车辆倒车至有障碍物的位置，观察倒车雷达是否能够准确检测到障碍物并发出警告声音或图像。

如果发现问题，需要及时检查电线连接和控制器设置等问题，并进行调整。

倒车雷达的安装需要认真、细致地进行，遵循以上安装工艺流程，确保安装的正确性和稳定性，以达到更好的安全效果。

可视雷达的安装一、探头和嵌入式摄像头安装：嵌入式摄像头与探头安装过程雷同，探头可选装4探头或2探头。

1、4探头：①摄像头安装在车护杠的正中间位置（安装前先确保需要安装的位置后面有足够空间放进探头）②以摄像头为中心，A、B、C、D 4个探头平行分布在与摄像头同一条直线上③ 4个探头中，A、D 2个探头分别与车两边的距离为12-20cm，A-B 与C-D的距离为0.3L,B-C距离为0.4L。

④以摄像头为中心对称点，A与D到对称点和B与C到对称点的距离相等。

⑤探头的安装高度示具体车型而定，一般情况下安装高度在45-55cm 之间，探头表面与地面呈垂直状态。

2、2探头：①摄像头安装在车护杠的正中间位置（安装前先确保需要安装的位置后面有足够空间放进探头）②以摄像头为中心，B、C2个探头平行分布在与摄像头同一条直线上③B、C2个探头到摄像头的距离要小于或等于40cm，但两边的距离必须相等。

⑤探头的安装高度示具体车型而定，一般情况下安装高度在45-55cm之间，探头表面与地面呈垂直状态。

3、安装：①先确认钻头与探头主体的直径相等（注意：不是探头的外沿，探头的外沿是固定探头的），方可在车身上打孔。

②按箭头指示方向（向上）安装。

③先将防水插头插好，再用力拧紧。

④两个大拇指均衡用力按住探头外沿，把探头压入车体并紧贴车身。

（注意：不要用力按探头，以防按坏探头）4、功能验证：①探头验证：持竖起的木板（30×100cm）站于汽车后方，驾驶者慢速倒车，同时按照说明书上的内容验证相关功能。

②摄像验证：在验证雷达的同时参照说明书上的内容验证摄像头的相关功能；调节摄像头的角度。

5、显示屏的安装：显示屏按驾驶员的习惯安装于仪表版的相应位置或挡风玻璃的内侧，安装时注意撕开显示屏底部的3M胶保护膜。

6、主机的安装：①安装在行李箱的左侧。

②找出倒车灯线的正极接好。

③对照好各探头相应的接线及摄像头的接线，然后牢固的接好。

二、支架式摄像头的安装：1、在车尾拍照正上方的相应位置安装摄像头，先用钻机开出第一个螺丝孔便于安装固定螺丝。

倒车雷达全称叫“倒车防撞雷达”，也叫“泊车辅助装置”，它由超声波探头、显示器、蜂鸣器和处理器组成。

它是根据蝙蝠在黑夜里高速飞行而不会与任何障碍物相撞的原理设计开发的。

能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高驾驶员的安全性。

倒车雷达的探头装在后保险杠上，根据不同价格和品牌，探头有二、三、四、六只不等。

倒车雷达的显示器装在驾驶台上。

它不停地提醒（有数字显示、颜色显示和蜂鸣三种方式）司机车距后面物体还有多少距离，提醒司机停车。

探头安装在车尾。

探头的颜色是否与车颜色相符至关重要，两者颜色差异不宜过大。

尤其是钻孔式的颜色最好与保险杠同色，最起码要颜色相近。

一、倒车雷达了解：
1、两个探头（货车）只接倒车灯的信号线
2、四个探头（小车用多）只接倒车灯的信号线
3、六个探头（前后行车雷达）两条线须接（倒车信号和刹车灯信号）
4、八个探头（前后行车雷达）两条线须接（倒车信号和刹车灯信号）
二、组成：（以四探头为准）
（1）主机（ABCD四个孔并且与探头ABCD对应，安装位一般都是在左右尾箱翼子板内侧）（2）显示器（安装一般在左前档风玻璃下方，但是注意，先从前面往后面排线）
（3）探头（安装：注意“UP”或↑字样朝上并且双字母指按边缘进行加装）
（4）钻孔时注意孔距离、高度，防止钻错孔
三、安装图
一般车停放在水平面上，测量地面到保险杠距离为45――50cm（坐人时的高度）50――60cm（空车时的高度）
四、布线原则
1、线连接线，防止松动
2、布线时防止其它饰板安装
3、一定要美观。

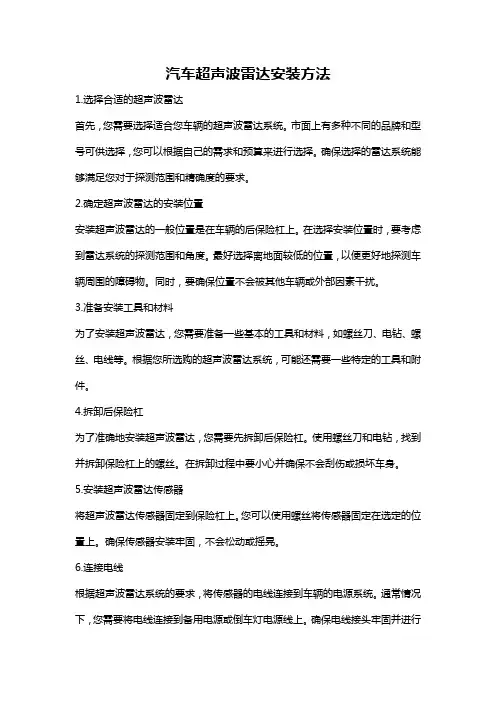

汽车超声波雷达安装方法1.选择合适的超声波雷达首先，您需要选择适合您车辆的超声波雷达系统。

市面上有多种不同的品牌和型号可供选择，您可以根据自己的需求和预算来进行选择。

确保选择的雷达系统能够满足您对于探测范围和精确度的要求。

2.确定超声波雷达的安装位置安装超声波雷达的一般位置是在车辆的后保险杠上。

在选择安装位置时，要考虑到雷达系统的探测范围和角度。

最好选择离地面较低的位置，以便更好地探测车辆周围的障碍物。

同时，要确保位置不会被其他车辆或外部因素干扰。

3.准备安装工具和材料为了安装超声波雷达，您需要准备一些基本的工具和材料，如螺丝刀、电钻、螺丝、电线等。

根据您所选购的超声波雷达系统，可能还需要一些特定的工具和附件。

4.拆卸后保险杠为了准确地安装超声波雷达，您需要先拆卸后保险杠。

使用螺丝刀和电钻，找到并拆卸保险杠上的螺丝。

在拆卸过程中要小心并确保不会刮伤或损坏车身。

5.安装超声波雷达传感器将超声波雷达传感器固定到保险杠上。

您可以使用螺丝将传感器固定在选定的位置上。

确保传感器安装牢固，不会松动或摇晃。

6.连接电线根据超声波雷达系统的要求，将传感器的电线连接到车辆的电源系统。

通常情况下，您需要将电线连接到备用电源或倒车灯电源线上。

确保电线接头牢固并进行绝缘处理，以避免电线短路或电器故障。

7.测试和调试安装完成后，您需要进行测试和调试以确保超声波雷达系统正常工作。

首先，启动车辆并将变速器置于倒车档。

随后，观察并听取超声波雷达系统是否能够准确地探测到周围的障碍物。

如果发现任何问题，可以检查连接或调整传感器的位置。

8.重新安装后保险杠在确认超声波雷达系统正常工作之后，您可以重新安装后保险杠。

使用螺丝刀和电钻将保险杠上的螺丝固定好，并确保保险杠紧密贴合车身。

总结：汽车超声波雷达的安装方法并不复杂，只需要准备好适当的工具和材料，并遵循正确的安装步骤即可。

通过安装超声波雷达系统，驾驶者可以更好地掌握车辆周围的情况，提高驾驶安全性。

汽车倒车雷达安装方法汽车倒车雷达是一种用于辅助驾驶的装置，它通过超声波技术来检测车辆周围的障碍物，帮助驾驶员避免碰撞和刮擦。

安装汽车倒车雷达可以提高驾驶的安全性和舒适性，下面我将详细介绍汽车倒车雷达的安装方法。

第一步：购买合适的倒车雷达在安装汽车倒车雷达之前，首先需要购买一套合适的倒车雷达。

市场上有各种不同类型和品牌的倒车雷达可以选择，例如带有显示器的蓝牙倒车雷达，或者后视镜集成式的倒车雷达。

根据自己的需求和预算，选择适合自己车辆的倒车雷达。

第二步：准备安装工具和材料安装汽车倒车雷达需要一些基本的工具和材料。

下面是一些常用的工具和材料清单：- 螺丝刀和螺丝批- 钳子和剪线器- 导线和绝缘胶带- 螺丝和螺母- 钻头和螺纹钻头- 安装支架和卡扣第三步：确定倒车雷达的安装位置在安装倒车雷达之前，需要确定雷达探头的安装位置。

通常情况下，倒车雷达的探头安装在车辆的保险杠上，距离地面约为40-50厘米。

可以根据实际情况来调整探头的安装位置，以确保能够准确地探测到后方障碍物。

第四步：安装倒车雷达的控制器和显示器将倒车雷达的控制器和显示器安装到车辆的指定位置。

通常情况下，控制器和显示器的安装位置可以选择在车辆的驾驶室内，例如中控台或者仪表盘上。

使用螺丝固定控制器和显示器，确保安装牢固。

第五步：安装倒车雷达的探头将倒车雷达的探头安装到车辆的保险杠上。

首先，使用钻头和螺纹钻头在保险杠上钻孔，以安装探头的支架。

然后，将探头支架固定在保险杠上，使用螺丝和螺母进行固定。

最后，将探头安装到支架上，确保探头与保险杠平齐并且稳固。

第六步：连接倒车雷达的电源和信号线将倒车雷达的电源线和信号线连接到车辆的电源系统和后备灯电路上。

首先，通过剪线器剪开车辆后备灯的电源线，然后使用绝缘胶带将倒车雷达的电源线和后备灯电源线连接在一起。

接下来，将倒车雷达的信号线连接到后备灯信号线上，以接收倒车信号并启动倒车雷达。

第七步：测试倒车雷达的功能在安装完成后，需要测试倒车雷达的功能是否正常。

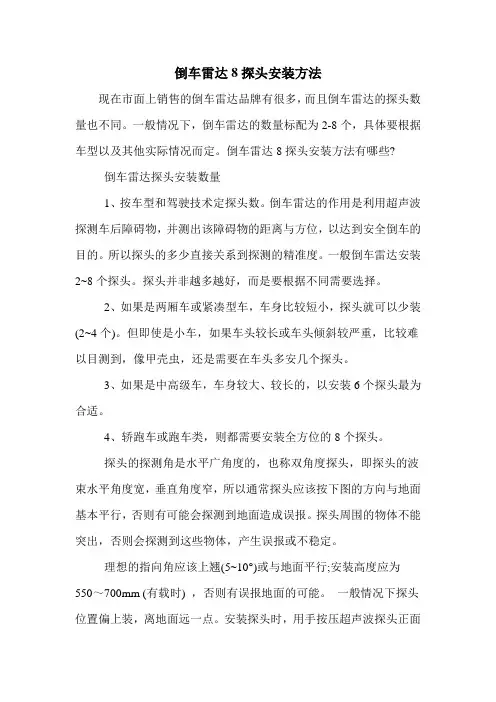

倒车雷达8探头安装方法现在市面上销售的倒车雷达品牌有很多，而且倒车雷达的探头数量也不同。

一般情况下，倒车雷达的数量标配为2-8个，具体要根据车型以及其他实际情况而定。

倒车雷达8探头安装方法有哪些?倒车雷达探头安装数量1、按车型和驾驶技术定探头数。

倒车雷达的作用是利用超声波探测车后障碍物，并测出该障碍物的距离与方位，以达到安全倒车的目的。

所以探头的多少直接关系到探测的精准度。

一般倒车雷达安装2~8个探头。

探头并非越多越好，而是要根据不同需要选择。

2、如果是两厢车或紧凑型车，车身比较短小，探头就可以少装(2~4个)。

但即使是小车，如果车头较长或车头倾斜较严重，比较难以目测到，像甲壳虫，还是需要在车头多安几个探头。

3、如果是中高级车，车身较大、较长的，以安装6个探头最为合适。

4、轿跑车或跑车类，则都需要安装全方位的8个探头。

探头的探测角是水平广角度的，也称双角度探头，即探头的波束水平角度宽，垂直角度窄，所以通常探头应该按下图的方向与地面基本平行，否则有可能会探测到地面造成误报。

探头周围的物体不能突出，否则会探测到这些物体，产生误报或不稳定。

理想的指向角应该上翘(5~10°)或与地面平行;安装高度应为550～700mm (有载时) ，否则有误报地面的可能。

一般情况下探头位置偏上装，离地面远一点。

安装探头时，用手按压超声波探头正面靠边缘的塑料处，如果超声波探头不到位，可捏住探头尾部轻轻左右旋转同时后拉，直到伏贴到位为止。

到位后要注意旋正探头方向。

温馨提醒：最好在购车之后就安装倒车雷达，汽车有必要安装倒车雷达吗?其实这个问题非常简单，如果是新手司机驾驶技术不娴熟，倒车雷达的作用就非常重要了。

平时一定要多了解一些汽车安全用品小知识，其实倒车雷达自己安装也是可以的。

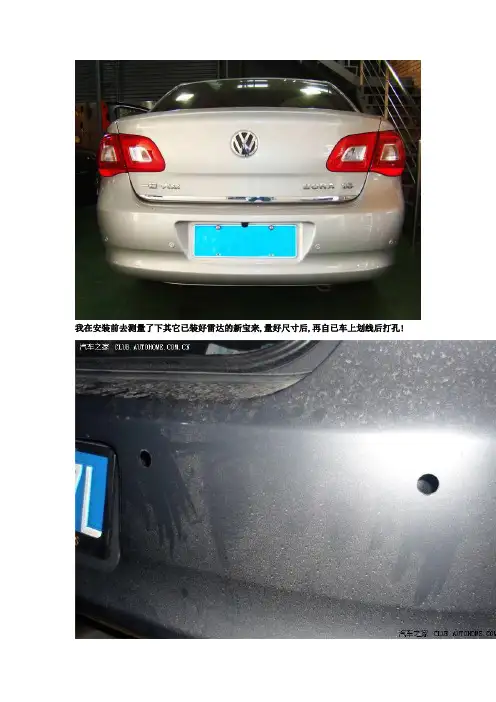

我在安装前去测量了下其它已装好雷达的新宝来,量好尺寸后,再自已车上划线后打孔!
最拆后盖箱内的东东!先拿掉了那个配胎上的垫!
又在里面去掉了几只扣,还用专用工作拧掉了一个螺栓!
穿线孔在这里啊,靠车的左侧!
穿线孔在这里啊,靠车的左侧!
穿线后的情况
接着在安装四个探头!
探头有上下的,注意这个朝上啊!!
这是A探头,用双手同时压进去!
A探头压进以后的感觉!刚打的洞没了!好看!!!!
B探头要穿进去了.
四个探头装好后,再取出主机及电源电!
主机我装在了这个地方,因为很容易检修吗!四个探头线插入主机,编号对准就OK了
因为探头要更换的吗,所以探头有个防水插头,插好后的情况
看好后,再取出显示屏!
显示屏的线要走在橡胶板的底下,不用搬开橡胶板,用手搬一点起来放进去即可.已放进去了!
显示屏装好后!
在这个部位,用手剥开线的外套,找一根黑蓝线,接正接!装好后的情况!
负极不剥线了，直接打了个孔，穿上了螺栓固定了负极!
总体安装好后的感觉!
没忘了在穿线的部位打上玻璃胶!。

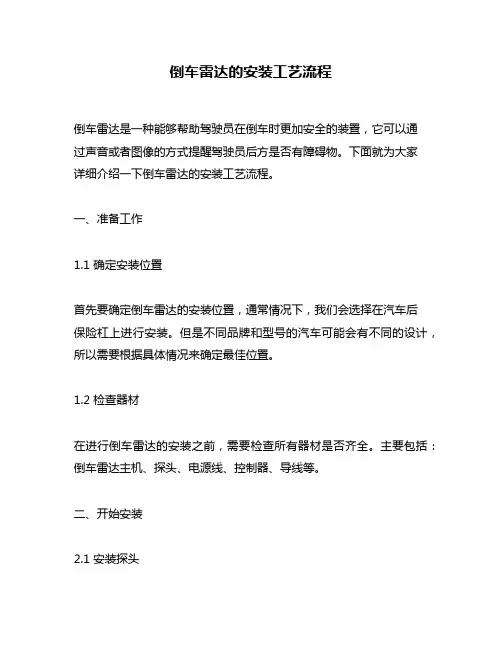

倒车雷达的安装工艺流程倒车雷达是一种能够帮助驾驶员在倒车时更加安全的装置，它可以通过声音或者图像的方式提醒驾驶员后方是否有障碍物。

下面就为大家详细介绍一下倒车雷达的安装工艺流程。

一、准备工作1.1 确定安装位置首先要确定倒车雷达的安装位置，通常情况下，我们会选择在汽车后保险杠上进行安装。

但是不同品牌和型号的汽车可能会有不同的设计，所以需要根据具体情况来确定最佳位置。

1.2 检查器材在进行倒车雷达的安装之前，需要检查所有器材是否齐全。

主要包括：倒车雷达主机、探头、电源线、控制器、导线等。

二、开始安装2.1 安装探头首先要将探头固定在汽车后保险杠上，通常情况下需要使用钻孔机进行钻孔，然后使用螺丝将探头固定在保险杠上。

在固定探头时需要注意以下几点：（1）探头应该与地面平行，并且距离地面不超过60厘米；（2）探头之间的距离应该相等，以保证后方障碍物的检测精度；（3）探头之间应该留有一定的间隔，以便于后期维护和更换。

2.2 安装主机将倒车雷达主机安装在汽车行车室内，通常情况下会选择在驾驶员座位下方或者后排座椅下方进行安装。

安装时需要注意以下几点：（1）主机需要放置在干燥、通风的位置；（2）主机与汽车电源连接时需要使用专业工具进行连接；（3）主机与控制器之间需要使用导线进行连接。

2.3 安装控制器将倒车雷达控制器安装在汽车驾驶员座位旁边或者中控台上方，以便于驾驶员观察到后方障碍物的情况。

安装时需要注意以下几点：（1）控制器应该固定在平稳的位置上，以免在行驶过程中出现松动或者摇晃；（2）控制器与主机之间需要使用导线进行连接。

2.4 连接电源线将倒车雷达的电源线连接到汽车电池上，通常情况下会选择连接到汽车后备箱内的电源线上。

连接时需要注意以下几点：（1）电源线应该与汽车电池正极连接；（2）电源线应该与主机之间进行连接。

三、测试和调试3.1 测试探头在安装完成后，需要进行探头测试，以保证探头的正常工作。

具体操作步骤如下：（1）将汽车挂入倒挡状态，打开倒车雷达开关；（2）观察控制器上的指示灯是否亮起，如果亮起则表示探头工作正常；（3）在后方放置一些障碍物，观察控制器上的指示灯是否变化，如果变化则表示探头可以检测到障碍物。

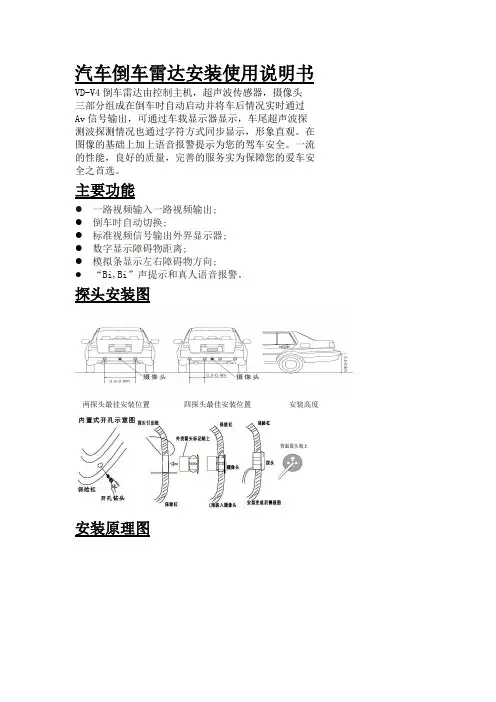

汽车倒车雷达安装使用说明书VD-V4倒车雷达由控制主机，超声波传感器，摄像头三部分组成在倒车时自动启动并将车后情况实时通过Av信号输出，可通过车载显示器显示，车尾超声波探测波探测情况也通过字符方式同步显示，形象直观。

在图像的基础上加上语音报警提示为您的驾车安全。

一流的性能，良好的质量，完善的服务实为保障您的爱车安全之首选。

主要功能●一路视频输入一路视频输出;●倒车时自动切换;●标准视频信号输出外界显示器;●数字显示障碍物距离;●模拟条显示左右障碍物方向;●“Bi,Bi”声提示和真人语音报警。

探头安装图两探头最佳安装位置四探头最佳安装位置安装高度安装原理图安装位置探头安装图两探头最佳安装位置四探头最佳安装位置安装高度1、应保持倒车雷达在一个干扰较低的位置，否则可能引起探测不灵敏或者不能正常工作。

5、探头应保持干净状态，冰雪或者泥巴等物体附着会影响工作技术参数●额定工作电压：12V●工作电压范围：10V DC-16V DC●额定工作电流：10 mA -300mA●检测距离：0m– 2.0 m●超声波频率: 40K H z●工作温度: -40℃～＋80℃探测范围| 2米|安装说明1、需要在保险杠上开孔，将探头安装在保险杠上（如图）；2、探头方向以及角度必须安装正确；3、摄像头外壳的箭头标记垂直向上，装入摄像头前应通电再次校正摄像头的方向，最后装入安装孔内；4、探头背面的箭头方向应该是垂直向上，否则将探测到地面引起误报；5、参考安装原理图连接好探头、电源、视频输入输出、喇叭。

注意事项2、倒车雷达的探头应该与主机盒上插孔一一对应，不能插错，否则可能引起非正常报警。

3、探头、喇叭、摄像头、视频输出等线材严禁重压，防止断裂或者短路；探头安装不能过紧。

4、应保持倒车雷达在一个干扰较低的位置，否则可能引起探测不灵敏或者不能正常工作。

5、探头应保持干净状态，冰雪或者泥巴等物体附着会影响工作故障检修步骤1、无任何反应：检查电源是否正常，喇叭、摄像头、视频等连接线是否连接正确。
