最简单无损安装polo尽情倒车雷达的方法

倒车雷达系统安装及调试细节说明.txt倒车雷达系统安装及调试细节说明介绍本文档旨在提供倒车雷达系统的安装和调试细节说明，帮助用户顺利完成系统的安装和调试过程。

安装步骤1. 确认所需材料：倒车雷达系统、安装工具（如螺丝刀、电线剥皮钳等）、电线束、绝缘胶带。

2. 首先，确定倒车雷达系统的安装位置。

一般来说，安装在车辆后保险杠的中心位置会更有效。

3. 清洁安装位置，确保其表面干净和光滑。

4. 使用螺丝刀固定倒车雷达系统到安装位置。

确保系统稳固不松动。

5. 接下来，将倒车雷达系统的电线束连接到车辆电源。

请参考倒车雷达系统的用户手册，确认正确的连接方式。

6. 使用电线剥皮钳剥开电线束的一端，将其连接到车辆电源。

使用绝缘胶带包裹连接处，确保电线连接牢固且绝缘良好。

7. 将电线束的另一端连接到倒车雷达系统的控制盒。

同样地，使用绝缘胶带包裹连接处。

8. 最后，进行系统的功能测试。

启动车辆，选择倒车挡，在测试区域模拟倒车过程，观察倒车雷达系统是否正常工作。

调试细节1. 在进行调试前，请确保所有的安装步骤已经完成，并且系统安装稳定。

2. 检查倒车雷达系统的控制盒和电线连接是否牢固。

3. 调整倒车雷达系统的灵敏度。

根据实际需要，根据用户手册操作，调整系统的灵敏度。

4. 进行实地测试。

在安全的测试场地，进行实际的倒车测试。

观察倒车雷达系统的工作效果，确保其准确、可靠。

注意事项1. 在安装和调试过程中，务必小心操作，避免造成人身伤害或损坏设备。

2. 如需进一步的帮助或遇到问题，请查阅倒车雷达系统的用户手册或咨询专业的安装人员。

以上是倒车雷达系统安装及调试细节说明。

希望本文档能帮助用户完成系统的安装和调试工作。

如有疑问，请及时与我们联系。

倒车雷达的安装工艺流程倒车雷达是一种在车辆倒车时帮助司机检测周围障碍物的装置。

它通过声波或红外线等方式检测周围障碍物的距离与位置，并将数据传输到车内的控制器，通过警告声音或图像来提醒司机。

下面将介绍倒车雷达的安装工艺流程。

1. 准备工具和材料安装倒车雷达需要准备一些工具和材料，如电钻、螺丝刀、扳手、电线、接线头、倒车雷达等。

在购买倒车雷达时应注意其型号、品牌以及功能是否符合自己的需求。

2. 确定安装位置在安装倒车雷达前，需要先确定其安装位置。

一般来说，倒车雷达应安装在车辆后部，距离地面高度应在30厘米左右。

安装位置应避免与车辆后部的曲线造成干扰，同时还应考虑到倒车雷达与车身的空间协调性。

3. 安装倒车雷达在安装倒车雷达时，首先需要用电钻在车身上打孔，然后将倒车雷达的探头通过孔洞安装到车身上，使用螺丝固定。

在安装前，需要将倒车雷达的探头与控制器的电线连接好，同时检查电线是否牢固。

4. 连接电源倒车雷达安装完成后，需要将其与车辆的电源连接。

一般来说，可以将倒车雷达的电线连接到车辆的倒车灯电源上，这样当车辆倒车时，倒车雷达就会自动开启。

在连接电源前，需要确保电线的接线头连接牢固，电线不会短路或着火。

5. 调试测试安装完成后，需要对倒车雷达进行调试测试。

测试时，可以让车辆倒车至有障碍物的位置，观察倒车雷达是否能够准确检测到障碍物并发出警告声音或图像。

如果发现问题，需要及时检查电线连接和控制器设置等问题，并进行调整。

倒车雷达的安装需要认真、细致地进行，遵循以上安装工艺流程，确保安装的正确性和稳定性，以达到更好的安全效果。

实训任务-倒车雷达安装方法
1.实训内容及目的
1）掌握倒车雷达的安装方法。

2.实训器材和用具
1）大众汽车一辆。

2）常用工具一套、万用表一个。

3.实训注意事项
1）实训中的安全注意事项。

2）在安装时，注意工具的选择以防把螺丝拆坏。

4.实训操作步骤
1）倒车雷达安装
（1）在汽车尾部安装四个雷达，首先用度量工具度量探头的安装位置并做好标记号。

雷达位置测量
（2）：把配送的专用钻头安装在电钻上，并
对准上一步标记好的位置钻孔。

与探头一致
大小的孔位.
钻孔
（3）把探头与线束连接，并安装在对应的钻孔位上up向上。

探头安装（4）把探头的线束整理并穿到尾箱上
图7-65整理探头的线
（5）接着把红色线接倒车灯线，黑色接搭
铁线。

倒车主机接线
（6）把探头连接线等与主机连接，把主
机固定隐藏在后备箱内侧。

固定主机
（7）显示器与主机连接，显示器连接线沿着车门密封胶条隐藏在内侧，将显示器安装在仪表台上方
隐藏线束安装显示屏
5.实训记录单
倒车雷达安装
序号安装项目安装步骤备注
1 倒车雷达安装。

汽车倒车雷达安装方法
安装汽车倒车雷达的方法如下：
1. 准备工具：螺丝刀、电钻、电缆套管、万能表、导线、电缆束带等。

2. 选择合适的位置：根据车辆类型和个人喜好，选择安装位置。

通常安装在后保险杠上，倒车时能够完全覆盖汽车的后方。

3. 清理安装位置：清理安装位置，确保没有尘土或其他物质。

4. 安装探头：将探头通过装配孔插入倒车雷达系统提供的接口，并使用螺丝固定住。

5. 安装控制器：将控制器通过安装孔插入车内控制盘后的位置，并使用螺丝固定住。

6. 连接导线：根据倒车雷达的接线图将导线分别连接到探头和控制器上。

使用万能表进行测试，确保连接正确。

7. 固定导线：使用电缆束带或电缆套管将导线固定好，以防妨碍其他部件的正常工作。

8.测试和调整：启动汽车，倒车档位，测试倒车雷达是否正常工作。

根据需要进
行调整，确保正确的检测距离和灵敏度。

9. 完成安装：将控制器安装好后，用工具将螺丝刀固定好。

确保安装牢固。

10. 清理工作场所：清理工作场所，清除多余的螺丝、工具等，确保安装完毕。

注意事项：
- 在安装过程中，确保车辆电池已断开电源，以避免意外触电。

- 确保导线连接稳固，避免松动。

- 在焊接接线时要小心，避免触电或引起火灾。

- 在整个安装过程中，仔细阅读和遵守倒车雷达的安装说明书。

倒车雷达安装与维护倒车雷达是一种智能辅助设备，广泛应用于汽车行业，可有效地帮助驾驶员辨别和预防倒车过程中的障碍物和危险。

正确的安装和维护倒车雷达对于确保安全驾驶尤为重要。

本文将介绍倒车雷达的安装和维护方法，以期引起驾驶者的关注并为实施有效的车辆安全措施提供帮助。

一、倒车雷达的安装1. 确定安装位置：倒车雷达通常安装在车辆后保险杠上，应选择一个合适的位置，远离车尾和其他配件。

确保雷达能够有效地探测到后方障碍物，并不受任何遮挡。

2. 清理安装区域：在安装之前，务必仔细清理和擦拭安装区域，确保其干燥、清洁。

这有助于保持雷达的稳定性和准确性。

3. 安装传感器：根据倒车雷达的具体型号和要求，将传感器安装到后保险杠上。

注意遵循使用说明书或专业技术人员的指导，确保安装正确无误。

4. 安装显示器：连接倒车雷达的显示器。

显示器通常安装在驾驶员座位的可见位置，以便及时监测后方情况。

确保显示器连接稳定，并可方便地操作。

5. 调试和测试：完成安装后，请进行仔细的调试和测试。

确保倒车雷达的传感器和显示器正常工作，并能准确地识别障碍物。

如有任何异常，请及时修复或更换零部件。

二、倒车雷达的维护1. 定期检查：建议驾驶员定期检查倒车雷达的工作状态。

检查传感器和线缆是否完好无损，并清洁传感器表面的灰尘或污渍，以确保其准确性和可靠性。

2. 防止水分进入：特别是在雨天或洗车后，应尽量避免水分进入倒车雷达的传感器和线缆。

水分可能影响雷达的正常工作，甚至导致故障。

3. 防止碰撞和损坏：尽量避免倒车雷达的传感器受到碰撞或其他物体的损害。

如果传感器损坏，应立即修复或更换，以确保倒车雷达的正常运行。

4. 定期校准：根据使用说明书或专业技术人员的建议，定期校准倒车雷达，以确保其准确性和稳定性。

校准过程需要谨慎进行，并遵循相关的安全操作规程。

5. 及时维修与更换：如果发现倒车雷达工作异常或有任何损坏，应及时进行维修或更换。

不要试图自己修复或改装，以免造成更加严重的后果。

倒车雷达安装方法
安装倒车雷达的步骤如下：
1. 准备工具：螺丝刀、扳手、电钻和电线连接器。

2. 确定安装位置：倒车雷达一般安装在车辆后部保险杠上。

清洁保险杠上的安装位置，以确保安装处干净和平整。

3. 将倒车雷达传感器固定在保险杠上。

使用电钻和螺丝将传感器牢固地固定在保险杠上。

注意，传感器应该安装在距离地面适当高度的位置，以确保良好的探测范围。

4. 将控制器安装在车辆内部。

一般来说，控制器可以安装在后备箱内或者车辆内部某个隐藏的位置。

使用电钻和螺丝将控制器固定在所选择的位置上。

5. 连接传感器和控制器。

使用电线连接器将传感器和控制器连接起来。

确保连接牢固且电线没有松动。

6. 连接电源。

将控制器的电源线连接到车辆的电源上。

此步骤可能需要您查看您的车辆的电路图或者请一个专业人士来完成。

7. 连接显示屏。

如果您的倒车雷达配有显示屏，将其连接到控制器上。

8. 完成安装。

测试倒车雷达是否正常工作。

确保传感器可以探测到后方障碍物，并在显示屏上正确显示距离。

请注意，以上步骤仅供参考。

具体安装方法可能因不同的车型和倒车雷达品牌而有所不同。

强烈建议您在安装之前查阅所购买的倒车雷达的安装手册，并根据手册提供的具体指导进行安装。

如果您不熟悉汽车电气系统的操作，请寻求专业技术人员的帮助。

汽车倒车雷达安装指南提供倒车辅助在如今的汽车生活中，倒车雷达已经成为一项非常实用的辅助设备，它能够大大提高倒车时的安全性和便利性。

如果你想为自己的爱车安装倒车雷达，却又不知道从何下手，那么这篇文章将为你提供详细的安装指南。

一、倒车雷达的作用及工作原理倒车雷达的主要作用是在倒车时，通过传感器检测车辆后方的障碍物，并以声音或者显示的方式向驾驶员提供警示信息，帮助驾驶员更好地判断车辆与障碍物之间的距离，避免碰撞。

倒车雷达的工作原理是利用超声波传感器向外发射超声波，当超声波遇到障碍物后会反射回来，传感器接收到反射波后，通过计算发射和接收的时间差，来确定障碍物的距离。

一般来说，倒车雷达的检测范围在 03 米至 25 米之间。

二、安装倒车雷达前的准备工作1、选择合适的倒车雷达产品市面上的倒车雷达品牌和型号众多，在选择时需要考虑以下几个因素：（1）检测精度：精度越高，对障碍物的距离判断越准确。

（2）探头数量：一般来说，探头数量越多，检测范围越广，但价格也相对较高。

常见的有 2 探头、4 探头和 6 探头等。

（3）显示方式：有声音提示、数字显示和图像显示等多种方式，可根据个人喜好选择。

（4）品牌和质量：选择知名品牌和质量可靠的产品，以保证使用效果和寿命。

2、准备安装工具安装倒车雷达需要用到的工具包括：螺丝刀、扳手、电钻、卷尺、绝缘胶带等。

3、确定安装位置倒车雷达的探头通常安装在车辆的后保险杠上，安装位置要尽量避开障碍物和牌照框。

一般来说，4 探头的倒车雷达，探头安装在保险杠的左右两侧和中间位置；6 探头的倒车雷达，除了上述位置外，还会在保险杠的两角各增加一个探头。

三、倒车雷达的安装步骤1、拆卸后保险杠首先，需要将车辆的后保险杠拆卸下来。

不同车型的拆卸方法可能会有所不同，一般需要先拆除固定螺丝和卡扣，然后小心地将保险杠从车身上取下。

2、标记探头安装位置使用卷尺和记号笔，在保险杠上标记出探头的安装位置。

要确保标记位置准确、对称，并符合产品说明书的要求。

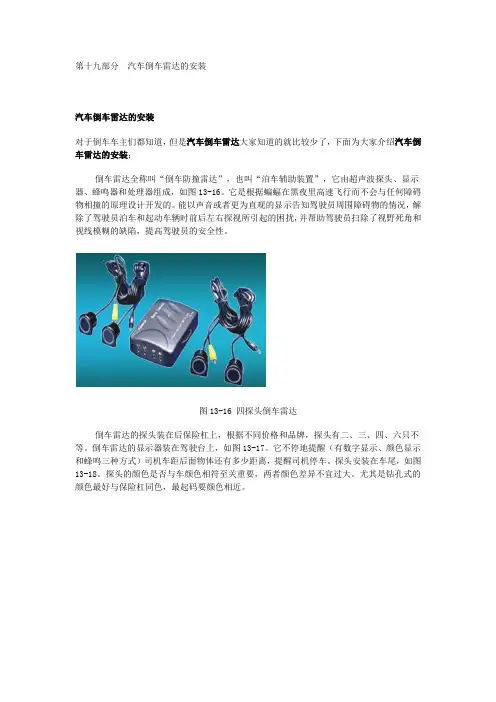

第十九部分汽车倒车雷达的安装
汽车倒车雷达的安装
对于倒车车主们都知道，但是汽车倒车雷达大家知道的就比较少了，下面为大家介绍汽车倒车雷达的安装：
倒车雷达全称叫“倒车防撞雷达”，也叫“泊车辅助装置”，它由超声波探头、显示器、蜂鸣器和处理器组成，如图13-16。

它是根据蝙蝠在黑夜里高速飞行而不会与任何障碍物相撞的原理设计开发的。

能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高驾驶员的安全性。

图13-16 四探头倒车雷达
倒车雷达的探头装在后保险杠上，根据不同价格和品牌，探头有二、三、四、六只不等。

倒车雷达的显示器装在驾驶台上，如图13-17。

它不停地提醒（有数字显示、颜色显示和蜂鸣三种方式）司机车距后面物体还有多少距离，提醒司机停车。

探头安装在车尾，如图13-18。

探头的颜色是否与车颜色相符至关重要，两者颜色差异不宜过大。

尤其是钻孔式的颜色最好与保险杠同色，最起码要颜色相近。

倒车雷达
奥迪A6轿车倒车声纳报警系统
奥迪A6轿车倒车声纳传感器安装位置
奥迪A6轿车倒车声纳报警系统图
1.系统结构
2.工作过程
1)当挂上倒挡时，声纳倒车警报系统即开始工作，发出“嘟嘟”的声音表明该系统状态良好。

2)当车与障碍物相距1.6m时，可听见间歇警报声。

声纳传感器结构图
丰田轿车倒车安全报警系统
障碍物的位置和显示器的关系。

倒车雷达方案倒车雷达方案概述倒车雷达是一种用于辅助驾驶的装置，可以帮助驾驶员在倒车时检测车辆后方的障碍物。

本文将介绍倒车雷达的原理、安装方法以及注意事项。

原理倒车雷达的原理是利用超声波传感器来检测障碍物与车辆之间的距离。

当超声波传感器发射出来的超声波遇到障碍物后，会被反射回来，并被传感器接收到。

通过测量超声波的往返时间，我们可以计算出障碍物与车辆之间的距离。

当距离小于一定的预设值时，倒车雷达会发出警示信号，提醒驾驶员及时停车。

安装方法以下是倒车雷达的基本安装步骤：1. 确定安装位置：通常倒车雷达会安装在车辆的后保险杠上。

首先需要确定一个合适的位置，要保证倒车雷达可以覆盖到车辆后方的整个区域。

2. 清洁安装位置：使用清洁剂清洗安装位置，确保表面干净无尘。

3. 安装传感器：根据厂家提供的说明书，将传感器安装在后保险杠上。

一般情况下，传感器会有一个预先设计好的孔位，可以直接使用螺丝固定。

4. 安装控制盒：将控制盒安装在车辆内部合适的位置，并将其连接到传感器。

5. 连接电源：将倒车雷达的电源线连接到车辆的电源系统。

在连接之前，务必先断开车辆的电源。

6. 安装显示器：如果倒车雷达带有显示器，将其安装在车辆内部合适的位置，并将其连接到控制盒。

7. 测试功能：完成安装后，启动车辆并进入倒车档位。

倒车雷达应该会开始工作，并在检测到障碍物时发出警示信号。

注意事项在安装和使用倒车雷达时，需要注意以下事项：- 安装位置要合理。

倒车雷达的传感器应该覆盖到车辆后方的整个区域，同时避免与其他零部件干扰。

- 定期清洁。

倒车雷达的传感器容易受到污垢、灰尘和水汽的影响，应该定期清洁以确保正常工作。

- 注意维护。

如果发现倒车雷达存在故障或异常情况，应及时进行维修或更换。

- 不完全依赖。

倒车雷达是辅助驾驶装置，不能代替驾驶员的判断和操作。

在倒车时，仍然需要驾驶员保持警惕，并通过后视镜等手段观察后方情况。

总结倒车雷达是一种实用的辅助驾驶装置，可以在倒车时提供额外的安全保障。
