超声波测距原理1超声波检测概述超声波是一种频率超过20KHz的机械波。
超声波作为一种特殊的声波，同样具有声波传输的基本物理特性—反射、折射、干涉、衍射、散射。
超声波具有方向性集中、振幅小、加速度大等特点，可产生较大力量，并且在不同的媒质介面，超声波的大部分能量会反射。
利用超声检测往往比较迅速，方便，易于做到实时控制，并且在测量精度方面能达到工业使用的要求，主要应用于倒车雷达、建筑施工工地以及一些工业现场，例如：液位、井深、管道长度等场合。
超声波在介质（固体、液体、气体）中传播时，利用不同介质的不同声学特性对超声波传播的影响来探查物体和进行测量的技术称为超声波检测。
当超声波以脉冲形式在介质中传播时，利用反射这一性质，在金属、非金属中用来探测缺陷的位置和性质，从而对钢板、锻件、焊缝、混凝土等进行探伤检验；在水中，根据反射波可以探测潜水艇和鱼群，测量海底深度以及探查海底低层等；在人体中则可以协助临床诊断疾病和探测胎儿等。
利用超声波连续性的共振性质，可以测量高压电容器，锅炉，轮船甲板等的厚度或者腐蚀程度，也可制成机械滤波器。
利用超声波的衰减特性，可以研究或测量材料的物理特性。
当超声波射到运动体时，利用多普勒效应，可以测量流速流量，探测心脏血管搏动等。
若将超声波作为载波传送某些信号，则可制成水中电话，水中遥测仪等，以进行水中通信。
利用超声波在固体，液体中传播的速度远小于电磁波这一特性，可制成超声波延迟线和存储装置以及进行电视制式的转换。
还可利用超声波检漏、测量液位、粘度、硬度和温度等。
超声波测量在国防、航空航天、电力、石化、机械、材料等众多领域具有广泛的作用，它不但可以保证产品质量、保障安全，还可起到节约能源、降低成本的作用。
超声波与光波、电磁波、射线等检测相比，其最大特点是穿透力强，几乎可以在任何物体中传播，了解被测物体内部情况。
超声检测设备还具有结构简单，成本低廉的优点，有利于工程实际使用。
近十几年来，由于微机技术、现代电子技术、信号处理技术以及超声波产生和接收新技术的发展，突破了常规超声检测的限制，进一步开拓了其适用范围。

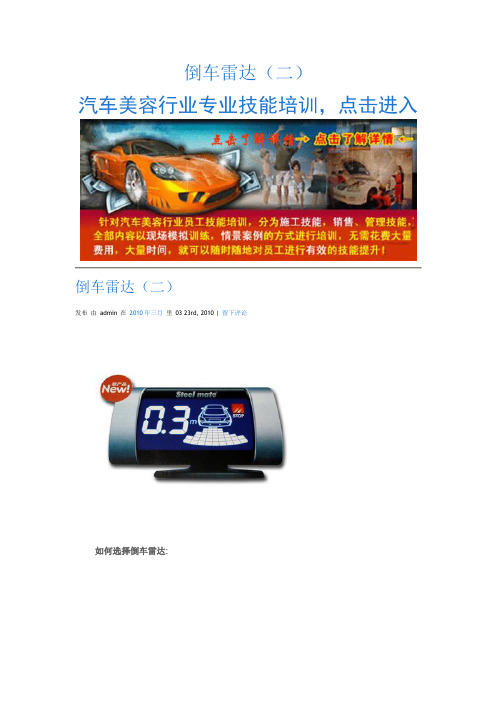

倒车雷达（二）随着汽车的增多和停车位日趋紧张，泊车成为很多车主头痛的问题，这时倒车雷达就成了你的好助手。
如今倒车雷达已不再为高档车所独有，你完全可以为自己的爱车选配一个倒车雷达。
倒车雷达，又称泊车辅助系统，或倒车电脑警示系统。
通常，倒车雷达由超声波传感器（俗称探头）、控制器和显示器（或蜂鸣器）等部分组成。
系统采用超声波测距原理，在控制器的控制下，由传感器发射超声波信号，当遇到障碍物时，产生回波信号，传感器接收到回波信号后经控制器进行数据处理、判断出障碍物的位置，由显示器显示距离并发出其他警示信号，得到及时警示，从而使驾驶者倒车时做到心中有“数”，使倒车变得更轻松。
目前市场上倒车雷达品牌多达二十几种，价格从三四百元到一两千元不等，许多车主不知道从哪些方面进行比较和选择。
笔者通过对市场上倒车雷达产品的分析，提示用户选购倒车雷达的六大注意事项。
1.功能功能较齐全的倒车雷达应该有距离显示、声响报警、区域警示和方位指示，有些产品还具备开机自检功能。
目前市场上还出现了具有语音报警功能的产品，该功能给人的感觉很直接，但存在的主要问题是报警滞后，使驾驶者制动迟后，并不实用。
2.性能性能主要从探测范围、准确性、显示稳定性和捕捉目标速度来考虑。
探测范围，大多数产品范围在0.4~1.5m，好的产品能达到0.35~2.5m，见图二。
范围宽的倒车雷达倒车时总能提前测到目标，而过度地追求最小探测距离是没有意义的，因为实际使用时必须充分考虑汽车制动时的惯性因素。
探测的准确性，主要看两个方面：一是看显示的分辨率，一般产品为10厘米，而好的产品能达到1厘米；二是要看探测误差，即显示距离与实际距离之间的误差，可以用直径10cm的管子，放在1m左右的位置上进行比较，好产品的探测误差应低于3cm。
显示稳定性，是指在障碍物反射面不太好的情况下，能否始终捕捉到并稳定地显示出障碍物的距离。
捕捉目标速度，反映了倒车雷达对移动物体的捕捉能力。
这对于避免类似儿童或骑车人从车后突然穿过而驾驶者视线不及引起的碰撞事故尤为重要。
