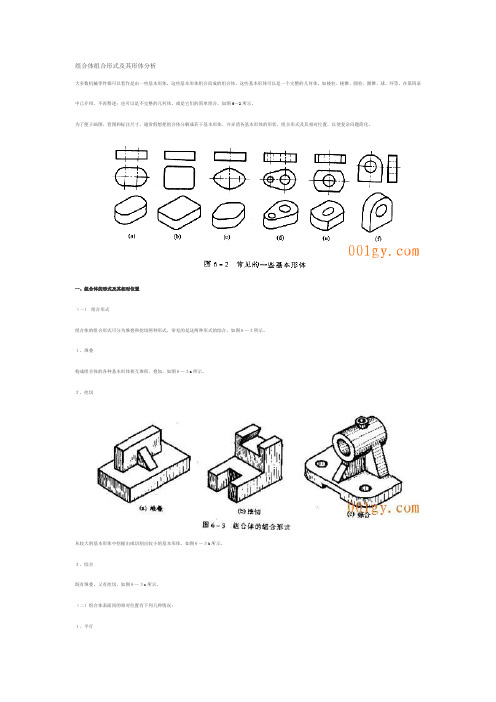

组合体组合形式及其形体分析大多数机械零件都可以看作是由一些基本形体，这些基本形体组合而成的组合体，这些基本形体可以是一个完整的几何体，如棱柱、棱锥、圆柱、圆锥、球、环等，在第四章中已介绍，不再赘述；也可以是不完整的几何体，或是它们的简单组合，如图6—2所示。
为了便于画图、看图和标注尺寸，通常假想把组合体分解成若干基本形体，并弄清各基本形体的形状、组合形式及其相对位置，以使复杂问题简化。
一、组合体的形式及其相对位置（一）组合形式组合体的组合形式可分为堆叠和挖切两种形式，常见的是这两种形式的综合，如图６—３所示。
１、堆叠构成组合体的各种基本形体相互堆积、叠加，如图６—３a所示。
２、挖切从较大的基本形体中挖掘出或切割出较小的基本形体，如图６—３b所示。
３、综合既有堆叠，又有挖切，如图６—３c所示。
（二）组合体表面间的相对位置有下列几种情况：１、平行两平行面有平齐和不平齐之分（１）两表面间不平齐两表面产不平齐的连接处应有线隔开，如图６—４b所示。
（２）两表面间平齐两表面间平齐的连接处不有线隔开，如图６—５b所示。
２、相交相交有截交和贯交之分，且在其相交处画出交线。
（１）截交截交处应画出截交线，如图６—６b所示。
（２）贯交处应画出相贯线，如图６—７b所示。
相贯线在不影响真实感的情况下，允许简化。
可用圆弧或直线代替非圆曲线，如图６－８所示。
用圆弧代替相贯线，适用于两圆柱轴线垂直相交的情况，它是怪大圆柱的半径Ｒ为半径，以两圆柱的正视转向轮廓线的交点为圆心，在小圆柱轴线上找出圆心Ｏ，再以圆柱心Ｏ为圆心，Ｒ为半径画弧。
应注意当小圆柱与大圆柱相贯时，相贯线向着大加圆柱弯曲（圆弧的凹口朝着小圆柱的顶面），相贯线的起点为两圆柱的正视转向轮廓线正面投影的交点，如图６－８a所示。
图６－８b为直线代替相贯线投影的实例。
３、相切相切处，一般不应画线，如图６－９a所示。
当组合体上两基本形体表面相切时，其相切处是圆滑过渡，无分界线，故不应画线，如图６－９b中底板前端面（平面）与圆柱面（曲面）相切，其顶面在主视图上积聚成直线的末端面应画至切点为止。
