工程图学基础第14讲 组合体标注及构型设计

  • 格式：ppt
  • 大小：3.66 MB
  • 文档页数：37

下载文档原格式

  / 37

合集下载

工程制图--组合体视图+标注

工程制图--组合体视图+标注
1、尽可能将尺寸就近标注在最能反映物体特征 的视图上；
2、尺寸标注应尽量集中，并尽量安排在两视图 之间的位置；
3、尽可能避免在虚线上标注尺寸； 4、尺寸不能标注在物体的截交线或相贯线上； 5、尺寸排列要整齐，大尺寸排在外边，小尺寸
排在里边。
组合体
课堂练习
尺寸标注
5-4 5-5
组合体
组合体综合练习
组合简体单结构一
?
组合体
？
组合体
?
组合体
?
组合体
？
组合体
?
组合体
?
组合体
?
组合体
?
组合体
?
组合体
?
组合体
?
组合体
?
组合体
?
组合体
?
组合体
?
组合体
?
组合体
【例1】切割式组合体的画图
组合体
【例2】已知物体的两个视图，求作第三视图。
运
A
用
“
假 设
B
法
”
判 断
Ⅰ
对
应
线
框
Ⅱ
真
伪
组合体
已 知 两 个 视 图 ， 求 作 第 三 视 图
【例3】已组合知体组合体的两投影，求作第三面投影。
组合体
组合体
补 全 视 图 中 遗 漏 的 图 线
组合体
本章重点
一、组合体的组合方式及表面邻接关系
二、读图与画图的两个基本方法 形体分析法和线面分析法
三、掌握正确的画图和读图步骤
四、掌握组合体的尺寸注法，要注意 形体分析法和尺寸注法要求
组合体
作业
1. 完成图纸大作业的尺寸标注 2. 5-9、5-10 、5-16、5-17

画法几何及机械制图(第2版)课件：组合体的构型设计

画法几何及机械制图(第2版)课件：组合体的构型设计
《画法几何及机械制图》
组合体的构型设计
本讲主要内容
01 构型设计应注意的问题 02 组合体构型设计举例
2
0、构型设计
构型设计就是以工程零件或工业产品为观察对象，以几何形 体为基础，按叠加或切割的方法，构造出新的组合体。
手轮
水阀模型
3
一、构型设计应注意的问题
• 1．构型要符合工程实际和便于成型
• （1）两形体之间不能以点或以线连接。 • （2）为便于绘图、标注尺寸和模型制作，一般采用平面或回转曲面造型，没有特殊需
要不用其他曲面。封闭内腔不便于成型，一般也不要采用。
（a）点连接
（b）点连接
4
（c）线连接
一、构型设计应注意的问题
• 1．构型要符合工程实际和便于成型
• （1）两形体之间不能以点或以线连接。 • （2）为便于绘图、标注尺寸和模型制作，一般采用平面或回转曲面造型，没有特殊需
要不用其他曲面。封闭内腔不便于成型，一般也不要采用。
• 3．通过给定的基本形体进行构型设计。 • 例11： 如图4-60所示，已知两种基本体，构思组合体，并完成三视图。
14
思考题
• 根据所给图形，想象立给图形，想象立体的形状。
16
谢谢 再见！
17
分析：根据所给的三个外形投影，最容易想到的是圆柱的投影，因圆柱三投 影中，有两个与所给的外轮廓吻合，因此，可在基本体包含圆柱的基础上构思。
12
二、组合体构型设计举例
• 3．通过给定的基本形体进行构型设计。 • 例11： 如图4-60所示，已知两种基本体，构思组合体，并完成三视图。
13
二、组合体构型设计举例
9
二、组合体构型设计举例
• 1．通过给定的视图进行构型设计

工程图学中组合体课件

工程图学中组合体课件
组合体在其基本组合形体中，相邻表面连接关系可分为三种： 1.对齐 如图4-2所示，该形体上、下两部分的长度相等，两者左右 端面是对齐的，位于同一平面上。因此，在此端面连接处就不应该再 画线（见左视图）。 2.相切 当两形体表面相切时，两表面光滑地连接在一起，相切处 不应该画轮廓线，如图4-2所示。
图4-2 对齐和相切的画法
§4-4 看组合体三视图
§4-5 组合体的构形设计
§4-1 组合体的构造及形体分析法
组合体——由两个或两个以上的基本形体组成的物体。 两个简单形体的结合情况为：平齐、相切、相交。 形体分析法——把形状较复杂的立体分析成基本几何体构
成的方法。 分析时要明确组合方式；各基本形体的相对位置和表面 连接关系 。
四、平面图形的尺寸标注
五、截割体的尺寸标注
六、定位尺寸标注
两个形体之间一般有长、宽、高 三个方向的定位尺寸。
省略定位尺寸的条件： 当两个形体在某一方向 处于叠加、平齐、对称、 同轴三种情况之一时， 省略该方向的定位尺寸
六、总体的尺寸标注注法
当形体的外轮廓为曲面时，总体尺寸应注到该曲面的中心线位置， 同时加注该曲面的半径，
[例4-4]பைடு நூலகம்读懂图4-19所示支座的视图。
⑴分解视图
从主视图着手，将图形 分解成若干部分，如图中 的1、2、3三个部分。
图4-19 形体分析法读图
⑵投影关系 ⑶单个想象
根据视图间投影规律，找出分解后各组成部分 在各视图中的投影。
根据分解后各组成部分的视图想象出各 自的空间形状，如下图所示。
图4-20 各组成部分的投影联系
图4-22 线面分析法读图
解：分析：由已知三个视图 可知，该物体可以看成由一 个长方体切割而成。

组合体的视图及尺寸标注优秀课件

组合体的视图及尺寸标注优秀课件
3.综合起来想整体
在看懂每部分形体的基础上，进一步分析 它们之间的组合方式和相对位置关系，从而 想象出整体的形状。
组合体的视图及尺寸标注优秀
63
4.面形分析攻难点
一般情况下，形体清晰的零件，用上述 形体分析方法看图就可以解决。但对于一些 较复杂的零件，特别是由切割体组成的零件， 单用形体分析法还不够，需采用面形分析法。
4.1 三视图的形成及其投影规律 一、三视图的形成
俯视
z V
x
0
y
左视
主视组合体的视图及尺寸标注优秀
y
1
二、三视图的投影规律
长
宽
宽 高
1、三视图之间的度量对应关系
主视俯视长相等且对正 主视左视高相等且平齐 俯视左视宽相等且对应
三等关系
长对正 高平齐 宽相等
组合体的视图及尺寸标注优秀
2
2、三视图之间的方位对应关系
78
例六：
组合体的视图及尺寸标注优秀
79
面形分析法
组合体的视图及尺寸标注优秀
80
组合体的视图及尺寸标注优秀
81
组合体的视图及尺寸标注优秀
82
三、已知两视图，求第三视图 ⒈ 由已知视图看懂物体的形状 ⒉ 画第三视图 例1：求作俯视图
利用局部 孔和槽分 解形体
组合体的视图及尺寸标注优秀
83
例1：求作俯视图
好！
不好！
组合体的视图及尺寸标注优秀
48
5、尺寸应尽可能标注在反映基本形体形状特征 较明显、位置特征较清楚的视图上
组合体的视图及尺寸标注优秀
49
组合体的视图及尺寸标注优秀
50
6.5 组合体的看图方法
一、看图时需要注意的几个问题

组合体的模型和构成分析及尺寸标注

组合体的模型和构成分析及尺寸标注

相切处无线
无线
无线
●
无线
在下列五组视图中，正确的两组视图是( )
(3) 两形体相交时
有线
相交处应画出交线
有线
相切与相交的比较：
无线
●
无线
●
举例
交点处有交线
原轮廓已被相 贯而不存在。
相切时无交线，相交时有交线。
作图步骤：
（1）分析“切”还 是“交”；
（2）找切、交点；
（3）画全轮廓线。
在下列四组视图中，正确的一组视图是( )
主视图的选择比较 A
B
C
D
E
F
轴承座六个不同方向投影的对比
3、画轴承座三面投影图的过程
((d(bcefg)a)))画画整画布小底大支理底图圆板圆承、板筒圆筒板加及角及深完相及肋贯孔板线
轴承座画底图的过轴程承座的三面投影图
总结：绘制组合体视图的方法和步骤
• 对组合体进行形体分析 —— 分块 • 弄清各部分的形状及相对位置关系。 • 按形状特征的原则选择好主视方向。 • 选择图纸幅面和比例 • 画底图
内容提要： 组合体是 工程形体的模型。本章 首先学习组合体的构成 方式及分析方法，在此 基础上深入学习绘制组 合体投影图、阅读组合 体投影图及组合体尺寸 标注的基本方法，为工 程形体的表达及工程图 样的阅读奠定基础。
凸台 底板
圆筒 肋板
一、 组合体的构成
基本ห้องสมุดไป่ตู้何体
叠加 切割
常见的基本几何体
组合体
—
—
—
投投一 影影般 面面位 平垂置 行直面 面面 ；；
例1：看懂视图，并画正等轴测图
•基本形体是一个长方体 •从主视图可以看出左上方切掉一角 •从俯视图可以看出左端切掉前后两角 •左视图看出前后两下角各切去一块 步骤（一）：采用“还原”的方法想原形

工程图学基础第14讲 组合体标注及构型设计

工程图学基础第14讲 组合体标注及构型设计
上一页 返回目录
作业
画 法 几 何 及 工 程 制 图
• 习题集第五章 • 图纸5-19 • （学号奇数画5-19-1；学号偶数画5-19-2）
上一页 下一页 返回目录
画 法 几 何 及 工 程 制 图
好
不好
同一方向的尺寸，在标注时应排列整齐，尽量配 置在少数几条线上。
上一页 下一页 返回目录
4. 标注组合体尺寸的步骤举例
画 法 几 何 及 工 程 制 图
4. 标注组合体尺寸的步骤举例 (1)形体分析
画 法 几 何 及 工 程 制 图
（1）按叠加型组合体构建 已知组合体的主视图和俯视图，任意构建三个不同的组合体并绘 制左视图。
画 法 几 何 及 （2）按切割型组合体构建 已知组合体的主视图，任意构建三个不同的组合体并绘制俯视图 工 和左视图。 程 制 图
§5-5
形体构型基础
（3）按综合型组合体构建 已知组合体的主视图，任意构建三个不同的组合体并绘制俯视图 和左视图。
上一页
下一页
返回目录
5.6.1 构形的基本方法
画 法 几 何 及 工 程 制 图
由于一个视图不能唯一确定物体的形状，那么根据物 体的一个视图可以构思出不同的方案。组合体构形的基本 方法即前面所讲的叠加和切割，在进行叠加和切割构形时， 还要考虑表面的凹凸、平曲、正斜等。
上一页 下一页 返回目录
5.6.ቤተ መጻሕፍቲ ባይዱ 构形原则
遵守国家标准《机械制图》(GB4458.4-84)的规定
2 完整：尺寸必须注写齐全，不遗漏，不重复
3 清晰：尺寸的布局要清晰，便于阅读，查找
4 合理：既能保证设计要求，又使加工、装配 及测量方便.
5.5.1

组合体构型及表达ppt课件

（2）确定视图数量：用最少的视图最清楚地表达组合 体各组成部分的形状结构、相对位置和表面连接关系。
采用俯视图表达底板的形状和其上两孔的大小及 相对位置，采用左视图表达肋板的形状以及支承板和圆 筒的宽度。
精选课件
12
一. 叠砌方式组合体视图的画法
3. 选比例、定图幅：根据组合体的实际大小，按国标规定 选择比例和图幅。
错误画法
精选课件
正确画法
7
3. 组合体的视图表达
三视图是表达形体最常用的方法，并非所有形体都需 要采用三视图进行表达。视图的数量主要根据形体的复杂 程度而定。
在正确、完整和清晰表达形体的前提下，应使视图的 数量尽可能少，以方便画图和读图。
一个视图表达
精选课件
二个视图表达
8
3. 组合体的视图表达
一般情况下，三个视图足以表达形体。但在特殊情 况下，形体采用三个视图也难以表达清楚。这时，就要采 用其它表达方法，如轴测图、剖视图及断面图等。
⒋ 形体上一个空洞。
如图中正面投影上标注为
的线框d。
精选课件
37
三、读图的注意事项
1．无论采用形体分析法读图还是采用线面分析法， 读图过程都是一个“大胆假设，小心求证”的过程。
首先从阅读特征视图入手，假设其为何种基本体（棱柱、棱 锥、圆柱、圆锥和球体等），再对照其它视图进行求证。
精选课件
38
三、读图的注意事项
下部形体的水平投影是
一个正六边形，正面、侧面
投影的大、小矩形线框，是
一个正六棱柱。
综合起来，这个组合形体
的形状如立体图所示。
精选课件
35
二、线面分析法
投影图中的线段可有三种不同的意义：
⒈形体表面上相邻两面的交 线的投影。 四根竖直线①，是六棱柱上 侧面交线的正面投影。 ⒉ 形体上某一个表面的积聚 投影。 线段和圆②，是六棱柱的顶 面、底面、侧面和圆柱面的 积聚投影。 ⒊ 曲面的投影轮廓线。 两竖直线段③，是圆柱面的 正面投影轮廓线。

工程图学基础课件-组合体的构型设计


3. 两形体表面相切时，相切处无线。
相
内部融合无线
切
相切无线
无 线
无线
●
ቤተ መጻሕፍቲ ባይዱ
相切
不画线
不相切
要画线
4. 两形体相交时，在相交处应画出交线。
有线 有线
转向轮廓线
回转体 水平投影的画法
切线与转向轮廓 线不重合不画线
切线与转向轮廓 线重合要画线
5.6 组合体的构型设计
一、组合体的形成方式
⒈ 叠加 叠加的形式包括：
表面平齐叠加
表面不平齐叠加
同轴叠加
对称叠加
非对称叠加
2. 挖切
3.叠加和挖切
二、形体之间表面的过渡关系
⒈ 两形体表面共面时，表面的交界处不画线
共面不画线
共面
2.两形体表面不共面时，表面的交界处应画线
不共面要画线 不共面

组合体—组合体尺寸注法(化工制图课件)

化工制图及CAD
知识点6：组合体的尺寸注法
1、基本体的尺寸注法
对于回转体的直径尺寸，尽量注在不反映圆的视图上，既便于看图，又可省略视图
2、组合体的尺寸注法 （1）尺寸种类
定形尺寸 确定组合体各组成部分的长、宽、高三个方向的大小尺寸 定位尺寸 确定组合体各组成部分的相对位置尺寸
总体尺寸 确定组合体外形大小的总长、总宽、总高尺寸
2、组合体的尺寸注法 （2）标注组合体尺寸的方法和步骤
① 标注定形尺寸 按形体分析法，支架可以看作是由四个基本部分组成，分合体的尺寸注法
② 选定尺寸基准，标注定位尺寸 标注尺寸时用以确定尺寸位置所依据的一些面、线或点 称为尺寸基准。组合体有长、宽、高三个方向的尺寸，每个方向至少有一个尺寸基准，以 它来确定基本形体在该方向的相对位置。标注尺寸时，通常以组合体的底面、端面、对称 面、回转体轴线等作为尺寸基准 。
立体模型
2、组合体的尺寸注法
③ 标注总体尺寸 底板的长度90即为支架的总长；总宽由底板宽60和空心圆柱向 后伸出的长6决定；总高由空心圆柱轴线高56加上空心圆柱外径的一半决定。
当组合体的一端或两端为回转体时，总体尺寸一般标注至轴线，总高 是不能直接注出的，否则会出现重复尺寸
3、组合体常见结构的尺寸注法

工程图学组合体的视图及尺寸标注


重要性及应用领域
01
组合体的视图及尺寸标注是工程 实践中不可或缺的一环，对于保 证产品质量、降低生产成本、提 高生产效率具有重要意义。
02
在机械、建筑、化工、电子等工 程领域，组合体的视图及尺寸标 注都是工程技术人员必须掌握的 基本技能。
02
工程图学基础知识
工程图学概述
工程图学是研究工程与产品信息表达、交流 与传递的学科，是工程界的共同语言。
根据组合体的形状特征，选择最 能反映其结构特点的投影方向。 Nhomakorabea03
04
注意细节表达
在绘制视图时，应注重细节的表 达，特别是对于复杂结构的组合 体。
04
尺寸标注基础
尺寸标注的基本原则
清晰明了
尺寸标注应清晰、明确， 避免产生歧义。
完整准确
尺寸标注应完整、准确， 确保表达物体的所有必要 尺寸。
合理布局
尺寸标注应合理布局，以 方便阅读和测量。
清晰
尺寸标注应清晰明了，易于理解，避免产生歧义。
3
合理
尺寸标注应合理，符合制造和检验的实际需要。
常见组合体的尺寸标注方法
坐标法
通过建立坐标系，用坐标值标注组合体的各部分尺寸。
投影法
利用投影原理，将组合体的平面图或立体图投影到某个平面上， 标注相应尺寸。
分析法
通过对组合体的结构进行分析，标注各部分所需的尺寸。
03
组合体的视图绘制
组合体的三视图
主视图
根据组合体的主要结构方向，选择最能反映 其形状特征的方向作为主视图的投影方向。
左视图
从左侧观察组合体，并投影到水平面上得到 的视图。
俯视图
从上方垂直向下观察组合体，并投影到水平 面上得到的视图。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

SR
上一页
下一页
返回目录
2.相贯体的尺寸标注

画 法 几 何 及 工 程 制 图


上一页 下一页 返回目录
画 法 几 何 及 工 程 制 图
不应直接标注截交线和相贯线的尺寸，而应标注产生交线 的形体或截面的定形、定位尺寸。
3.常见底板的尺寸标注（1）
画 法 几 何 及 工 程 制 图
上一页
下一页

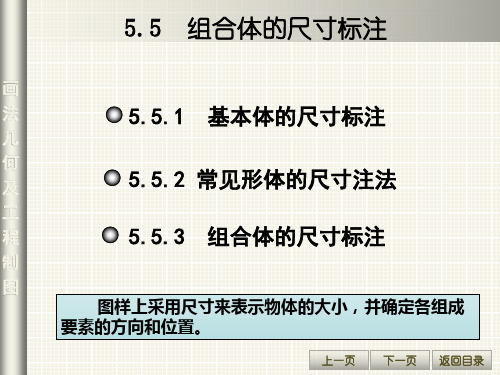

5.5
画 法 几 何 及 工 程 制 图
组合体的尺寸标注
5.5.1
基本体的尺寸标注
5.5.2 常见形体的尺寸注法 5.5.3 组合体的尺寸标注
图样上采用尺寸来表示物体的大小，并确定各组成 要素的方向和位置。
上一页 下一页 返回目录
图样上标注尺寸的基本要求：
画 法 几 何 及 工 程 制 图
1 正确:尺寸注法要符合国家标准的有关规定
遵守国家标准《机械制图》(GB4458.4-84)的规定
2 完整：尺寸必须注写齐全，不遗漏，不重复
3 清晰：尺寸的布局要清晰，便于阅读，查找
4 合理：既能保证设计要求，又使加工、装配 及测量方便.
5.5.1
画 法 几 何 及 工 程 制 图
基本体的尺寸标注
平面立体的尺寸标注
(
)
上一页Βιβλιοθήκη 下一页返回目录画 法 几 何 及 工 程 制 图
若给定组合体的一个或两个视图，可以通过构型设 计出不同结构、形式多样的组合体。
2. 分向穿孔构型设计 画 法 几 何 及 工 程 制 图
要求一个构思物体能分别沿着三个不同方向，不留间隙地通过平 板上已知的三个孔，即构思与已知的三个投影方向上外轮廓相符的组 合体。
3. 叠加构型设计 画 法 几 何 及 工 程 制 图
叠加构型就是根据给定的几个基本体，按不同的相对位置叠加， 从而设计出各种不同形状的组合体。
4. 仿形构型设计 画 法 几 何 及 工 程 制 图
仿形构型设计时仿照已知立体的形状和结构特点，根据给定的 一个立体，设计类似的立体。
顶部切成圆柱面
两端切成圆柱面 圆孔改成长圆孔
本章小结
画 法 几 何 及 工 程 制 图 形体分析法是组合体的画图、读图和尺寸标注的 一种行之有效的基本方法，要很好掌握。注意分析组 合体的组成形式及表面过渡关系。 画图时，一定要在形体分析的基础上“分块逐块 画”，要注意分析形体之间的组合方式及表面过渡关 系，避免发生多线和漏线。 对于用切割方法形成的组合体，有时需借助线面 分析法进一步分析表面的形状特征及投影特性，以便 准确地想象出物体的形状和正确地画出图形。 掌握组合体尺寸标注的方法，做到“正确、完整、 清晰”。
上一页 下一页 返回目录
画 法 几 何 及 工 程 制 图
好
不好
同一方向的尺寸，在标注时应排列整齐，尽量配 置在少数几条线上。
上一页 下一页 返回目录
4. 标注组合体尺寸的步骤举例
画 法 几 何 及 工 程 制 图
4. 标注组合体尺寸的步骤举例 (1)形体分析
画 法 几 何 及 工 程 制 图
返回目录
3. 合理布置尺寸
画 法 几 何 及 工 程 制 图 同一个基本体的尺寸尽量集中标注在反映该形体特征 的视图上，尽量避免在虚线上标注尺寸。
上一页 下一页 返回目录
画 法 几 何 及 工 程 制 图 为使图形清晰，应尽量把尺寸标注在视图外面，有 关两个视图的尺寸最好标注在两个视图之间。
上一页 下一页 返回目录
上一页 返回目录
作业
画 法 几 何 及 工 程 制 图
• 习题集第五章 • 图纸5-19 • （学号奇数画5-19-1；学号偶数画5-19-2）
上一页
下一页
返回目录
5.6.1 构形的基本方法
画 法 几 何 及 工 程 制 图
由于一个视图不能唯一确定物体的形状，那么根据物 体的一个视图可以构思出不同的方案。组合体构形的基本 方法即前面所讲的叠加和切割，在进行叠加和切割构形时， 还要考虑表面的凹凸、平曲、正斜等。
上一页 下一页 返回目录
5.6.2 构形原则
画 法 几 何 及 工 程 制 图
上一页
下一页
返回目录
曲面立体的尺寸标注
画 法 几 何 及 工 程 制 图
S



上一页 下一页 返回目录
5.5.2 常见形体的尺寸注法
1.截切体的尺寸标注
画 法 几 何 及 工 程 制 图


上一页 下一页 返回目录
S
画 法 几 何 及 工 程 制 图
上一页 下一页 返回目录
画 法 几 何 及 工 程 制 图 标注总体尺寸
上一页 下一页 返回目录
(4) 进行尺寸调整,完成尺寸标注
画 法 几 何 及 工 程 制 图
上一页
下一页
返回目录
画 法 几 何 及 工 程 制 图
5.6
画 法 几 何 及 工 程 制 图
组合体构形设计
5.6.1 构形的基本方法 5.6.2 构形原则 5.6.3 构形设计举例
（1）按叠加型组合体构建 已知组合体的主视图和俯视图，任意构建三个不同的组合体并绘 制左视图。
画 法 几 何 及 （2）按切割型组合体构建 已知组合体的主视图，任意构建三个不同的组合体并绘制俯视图 工 和左视图。 程 制 图
§5-5
形体构型基础
（3）按综合型组合体构建 已知组合体的主视图，任意构建三个不同的组合体并绘制俯视图 和左视图。
返回目录
3.常见底板的尺寸标注(2)
画 法 几 何 及 工 程 制 图
上一页
下一页
返回目录
5.5.3
画 法 几 何 及 工 程 制 图
组合体的尺寸标注
1.组合体尺寸标注的种类
(1)定形尺寸：确定各基本形体大小的尺寸。 (2)定位尺寸：确定各基本形体相对位置的尺寸。 (3)总体尺寸：表示组合体的总长、总宽、总高的尺寸。
空心圆柱
底板
肋板
凸台
组合体可分成如图所示凸台、空心圆柱、肋板、底板等 四个部分。
上一页 下一页 返回目录
(2) 选定尺寸基准
画 法 几 何 及 工 程 制 图
上一页
下一页
返回目录
(3) 逐个标注各种尺寸
画 法 几 何 及 工 程 制 图 标注定形尺寸
上一页 下一页 返回目录
画 法 几 何 及 工 程 制 图 标注定位尺寸
画 法 几 何 及 工 程 制 图
组合体各组成部分应连接牢固,不能是点接触或线接触， 如图主、俯视图虽然符合投影规律，但构成组合体的各部 分呈线接触或点接触，这种构形是错误的，在设计组合体 时要避免出现这种情况。
上一页 下一页 返回目录
1. 在限定条件下进行构型设计 画 法 形体构型就是在某些限定条件下，为达到某种功能而 几 构建几何形体的过程。 何 满足包含7中七种与投 及 工 影面不同相对位置的平面的 平面立体。A、B、C面投影 程 面的平行面，P、Q、R面是 制 投影面的垂直面，M面是一 图 般位置面。
画 法 几 何 及 工 程 制 图
好
不好
同轴回转体的各直径尺寸最好标注在平行于回转轴 的视图上。
上一页 下一页 返回目录
画 法 几 何 及 工 程 制 图
尺寸线与尺寸线不能相交，尺寸线与尺寸界线， 尺寸线、尺寸界线与轮廓线应尽量避免相交，同一方 向的平行尺寸应使小尺寸在内，大尺寸在外，避免尺 寸线与尺寸界线相交。
上一页 下一页 返回目录
2. 尺寸基准及选择
画 法 几 何 及 工 程 制 图
标注尺寸的起点称 为尺寸基准。通常 选择组合体中某主 要基本体的底面、 端面、对称面及回 转体的轴线等作为 尺寸基准。
组合体的长、宽、 高三个方向上都应 有尺寸基准。
高度方向的基准 长度方向的基准
宽度方向的基准
上一页
下一页
