法兰连接旋启式止回阀介绍用途及结构特点

各种阀门的分类和用途一、阀门简介一、阀门的作用阀门是用来开启、关闭和控制设备和管道中介质流动的机械装置，在生产过程中，或开停车时，操作人员必须按工艺条件，对管路中的流体进行适当调节，已控制其压力和流量，并使流体进入管路或切断流体流动或改变流动方向，在遇到超压状态时，还可以用它排泄压力，确保生产安全。

二、阀门的分类阀门可分为它动启闭阀和自动作用阀两大类。

它动启闭阀包括闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀。

自动作用阀包括止回阀、安全阀、减压阀和疏水阀。

1、旋塞阀利用阀件内所插的中央穿孔的锥形栓塞以控制启闭的阀件,称为旋塞.由于密封面形式不同又分填料旋塞、油密封式旋塞和无填料旋塞。

旋塞阀结构简单，外型尺寸小，启闭迅速，操作方便，流体阻力小。

但密封面易磨损，开关力较大。

这种阀门不适用于输送高温、高压介质，只适用于输送。

低温、低压流体，做开闭用，不宜做调节流量用。

2、闸阀闸阀的阀体内有一平板与介质流动方向垂直，平板升起时阀即开启，这种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式。

一般明杆式适用于腐蚀性介质以及室内管道上；暗杆式适用于非腐蚀性介质及安装操作位置受限制的地方。

根据阀心结构形式分为楔式、平行式和弹性闸板。

a为楔式闸阀b为平行式闸阀闸阀密封性能好，流体阻力小，开启、关闭力较小，适用比较广泛，闸阀具有一定的调节流量功能，并能从阀杆的升降高低看出阀的开度大小。

闸阀一般适用于大口径的管道上。

但这种结构比较复杂，外型尺寸较大，密封面易磨损。

3、截止阀利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭,称为截止阀.阀的结构简单,制造、维修方便，截止阀可以调节流量，应用广泛，但流体阻力较大，不适用于输送带颗粒和粘度较大的介质。

4、节流阀节流阀属于截止阀的一种,由于阀瓣形状为针型或圆锥形,可以较好地调节流量或进行节流,调节压力.节流阀尺寸小,重量轻,主要用于仪表调节和节流用,制造精度较高,密封较好,但不适用于粘度大和含有固体颗粒的介质,该阀也可做作取样用,公称直径一般在25mm以下.5、球阀5、球阀球阀是利用一个中间开孔的球体做阀心，靠旋转阀体来控制阀的开启和关闭，该阀和旋塞一样可作成直通、三通或四通的。

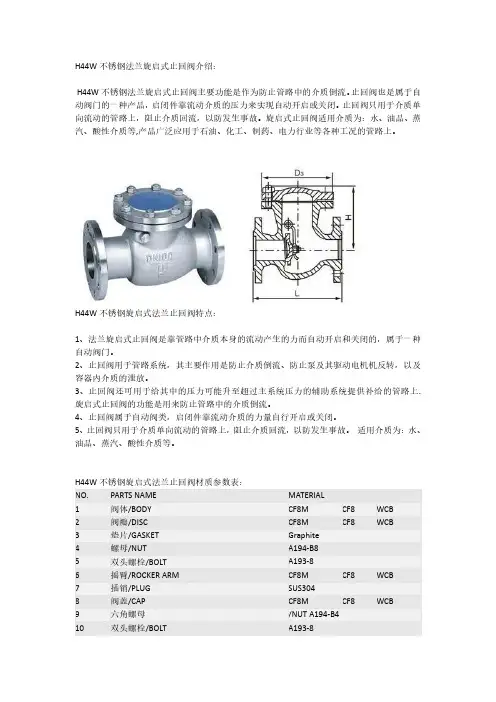

H44W不锈钢法兰旋启式止回阀介绍：
H44W不锈钢法兰旋启式止回阀主要功能是作为防止管路中的介质倒流。

止回阀也是属于自动阀门的一种产品，启闭件靠流动介质的压力来实现自动开启或关闭。

止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

旋启式止回阀适用介质为：水、油品、蒸汽、酸性介质等,产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

H44W不锈钢旋启式法兰止回阀特点：
1、法兰旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。

2、止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。

3、止回阀还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上.旋启式止回阀的功能是用来防止管路中的介质倒流。

4、止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。

5、止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

适用介质为：水、油品、蒸汽、酸性介质等。

法兰旋启式止回阀严格按GB12236标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封更可靠。

法兰旋启式止回阀的功能是用来防止管路中的介质倒流。

启闭件靠流动介质的力量自行开启或关闭。

止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。

H44W不锈钢法兰旋启式止回阀H44W标准：
设计标准：Design:GB12236
结构长度：Face to Face:GB12221
法兰标准：End Flange:JB/T79-1994
工作温度：-46℃-+450℃。

API、JIS旋启式止回阀对夹式止回阀止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管睡上，只允许介质向一个方向流动，以防止发生事故。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

止回阀的安装应注意以下事顶：1.在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。

2.安装时注意介质流动的方向应与阀体所票箭头方向一致。

3.升降式垂直瓣止回阀应安装在垂直管道上。

4.升降式水平瓣止回阀应安装在水平管道上。

止回阀,底阀产品导航蝶式止回阀DH761X-10 消声止回阀HC41HHC42X-10.16.25节能消声止回阀H41X-10 16 25静音式止回阀HC42T,HC42X,HC42H,DRVZ微阻缓闭蝶式止回阀HH49X-10 对夹升降式止回阀H71H H71W-16.25.40橡胶瓣止回阀H44X橡胶瓣止回阀H44X SFCV铸钢升降式止回阀H41W H41H H41Y-16-100C 对夹碟式止回阀DN76H-10 16旋启式微阻缓闭止回阀HH44X微阻球型止回阀HQ45X,HQ44X升降式锻钢止回阀H41H-16-160C 对夹偏芯止回阀H77H-16 25 40蝶式缓冲止回阀H47X-10 16 25微阻缓闭止回阀HH44X,HH44H,HH44T电站止回阀H64H-25-320 对夹旋启止回阀H74H-16 25微阻缓闭蝶式止回阀HH46X-10 16 25对夹式止回阀CVWR,H72X,H42T,H72H磅级电站旋启式止回阀H64H,H64Y,H64T 静音止回阀静音止回阀微阻球形止回阀HQ44X蝶式缓冲止回阀HH47H H47XF HDH47X国标旋启式止回阀H44H-60-250 铸钢升降式止回阀H41H H41W-16 25 4064微阻球形止回阀HQ45X不锈钢升降式止回阀H41W-16P H41W-16RAPI旋启式止回阀H44H-150Lb-600Lb 微阻缓闭止回阀HH46X,HH46H,HH46T铜底阀H42X对夹高压止回阀H72H,H72W,H72Y蝶式对夹止回阀DH71H-10-16 微阻缓闭蝶式止回阀HH46H H48XH49H-10.16.25静音式止回阀DRVZ-10 DRVZ-16DRVZ-25不锈钢对夹止回阀H71X,H71T,H71H升降式止回阀H41H 微阻缓闭消声止回阀DHH44H DHH44X-1016静音止回阀DRVZ XH42X不锈钢立式止回阀H42W火电汽机专用快关抽气止回阀HD44 法兰式缓闭止回阀S300X-10 16 25微阻缓闭蝶形止回阀HDH46X HDH46HHH44X微阻缓闭止回阀HH44X,HH44H水压试验堵阀HU 节能梭式止回阀HC41X-10 16 25微阻缓闭蝶式止回阀HH49X HH49H微阻缓闭蝶式止回阀HH46X,HH46H,HH48X旋启式止回阀H44T H44W H44X 无磨损球形止回阀HQ44X-10 16微阻缓闭消声止回阀HH44H HH44WHH44X蝶式旋启缓冲止回阀H47X,H47H,HH47X,HH47H,H47F升降式止回阀H41T H41W H41H-16 无磨损球形止回阀HQ41X-10 16蝶式缓冲止回阀HH47Y HH47X微阻缓闭消声止回阀DHH44X,DHH44H立式止回阀H42H-16 橡胶瓣止回阀HC44X-10 16 25微阻缓闭止回阀HH44T HH44X HH44H节能消声止回阀DHH41X立卧两用止回阀H42S-16 快闭型防水锤消声止回阀HC41X-16微阻球形止回阀HQ44X HQ45XDRVZ静音式止回阀DRVZ,CH42X,H42X缓闭消声止回阀HXH42XHXH42X-10/16 不锈钢旋启止回阀H44H-16 25P滑道滚球式止回阀HQ41X-10 HQ41X-16静音式止回阀CVKR,H42X,H42F丝口止回阀H11H H11W-16 静音式止回阀HC42X-10 16 25橡胶瓣止回阀HH44X H44XH44X橡胶瓣止回阀SFCV,H44X丝口底阀H12X 消声止回阀H41X节能消声止回阀H41X H41X-10H41X-16 H41X-25对夹式静音止回阀CVWR,H72X,H76X法兰底阀H42X 火电汽机专用快关抽气止回阀H64H静音式止回阀CVKR HH42X H42XHQ41X滑道滚球式止回阀HQ41X立式消声止回阀H42ZS-16 静音式止回阀DRVZ HC42H对夹式静音止回阀HDH76X微阻球形止回阀HQ44X,HQ45X不锈钢升降式止回阀H41H-16P 25P 40P 旋启式衬胶止回阀H44J H44X液压水位控制阀H142XHQ45X微阻球形止回阀HQ45X不锈钢立式止回阀H42H H42F-16P 25P 浮球式衬胶止回阀H40J-10承焊式锻钢止回阀H61Y H61H锻钢升降止回阀H61H H61Y H11H H11Y不锈钢旋起式止回阀H44H-16P 25P 缓闭式蝶形止回阀HH46X承焊式锻钢止回阀H61Y锻钢承插焊接止回阀H61H H61F H61Y微阻缓闭式止回阀HH44H HH44X-10 16 25 微阻缓闭止回阀HH44X-10 16 25对焊式锻钢止回阀H61Y H61H H61W旋启式锻钢止回阀H11H H61H H11Y H61Y不锈钢丝口止回阀H11H-16 25r 型蝶式缓冲止回阀DHH47H DHH47X空排止回阀H48H,H48Y自密封旋启式止回阀H61H H61Y铸钢旋启式止回阀H44H-16-64C 静音式止回阀H42X H47X排渣止回阀PH44W,PH44H自紧封升降式止回阀H61H H61Y H61F升降式止回阀H41H-16C 25C 40C 对夹式静音止回阀HH42X消声缓闭止回阀HH46X,HH48X,HH49X升降式锻钢止回阀H41H立式不锈钢止回阀H42H-16P 25P 微阻缓闭消声止回阀DHH44H DHH44X节能消声止回阀H41X止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

阀门知识简介完全版篇一：阀门基础知识第二部分：阀门知识一阀门的定义：“阀门”是指用于控制流体系统中流体的方向、压力和流量的装置。

阀门是一种使管道和设备中的介质（液体、气体、粉末）流动或停止，并能控制其流动的装置。

二根据启闭阀门的作用不同，阀门的分类方法很多，这里介绍下列几种。

1.按功能和用途分类(1)截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

（2）止回阀：又称单向阀或止回阀，其作用是防止管道中的介质回流。

水泵吸水关闭的底阀也属于止回阀。

(3)安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

（4）调节阀：调节阀包括调节阀、节流阀和减压阀，用于调节介质的压力、流量等参数。

(5)分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

阀门基础知识的介绍、选择和维护阀门及其选用第一章阀门的基本知识第一节阀门的有关基本常识概述：阀门是流体管道的控制装置。

其基本功能是连接或切断管道介质的流动，改变介质的流向，调节介质的压力和流量，保护管道和设备的正常运行运行。

一、阀门的分类：按用途和作用可分为：1截断阀：切断或连接管道介质。

如闸阀、截止阀、球阀、蝶阀、隔膜阀和旋塞阀。

2止回阀：防止管道中的介质倒流。

3分配阀：改变介质的流向，分配、分离或混合介质的功能。

如分配阀、排水阀和三通球阀。

4调节阀：调节介质的压力和流量。

如减压阀、调节阀、节流阀。

5安全阀：防止装置内介质压力超过规定值，并提供超压安全保护。

二、阀门的基本参数1）阀门公称直径（DN）2）阀门公称压力（PN）3）阀门的压力与温度等级：当阀门的工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低。

4）阀门的压力单位换算：根据gb1.1-83规定，原用的kgf／mm2、kgf／cm2废止，改用mpa。

其换算关系是：1kgf／cm2＝0.0980665mpa1mpa＝10.135kgf／cm25）阀门的适用介质：工业阀门广泛应用于石油、化工、冶金、电力、核能等行业。

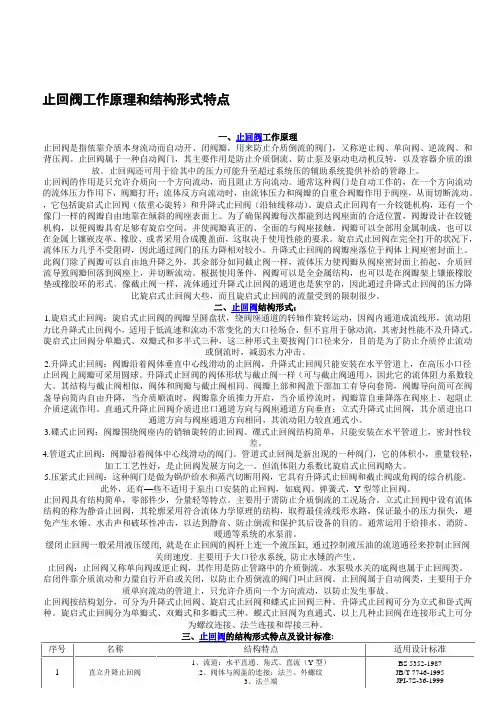

止回阀工作原理和结构形式特点一、止回阀工作原理止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

止回阀的作用是只允许介质向一个方向流动，而且阻止方向流动。

通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

，它包括旋启式止回阀（依重心旋转）和升降式止回阀（沿轴线移动）。

旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。

为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。

阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。

旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。

升降式止回阀的阀瓣座落位于阀体上阀座密封面上。

此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。

根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。

像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

二、止回阀结构形式：1.旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

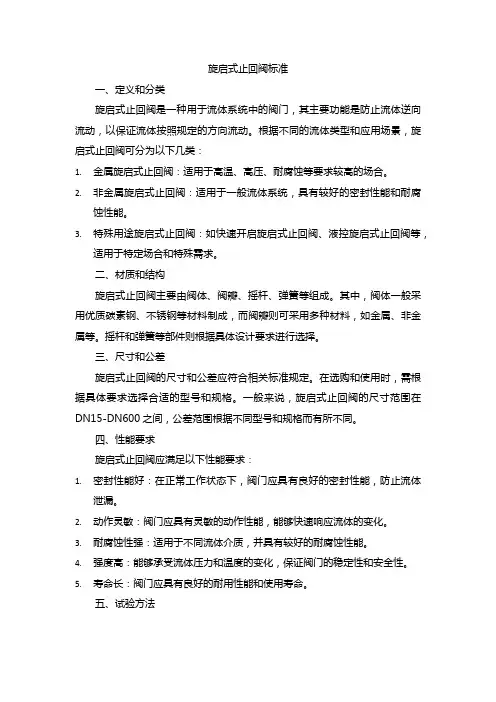

旋启式止回阀标准一、定义和分类旋启式止回阀是一种用于流体系统中的阀门，其主要功能是防止流体逆向流动，以保证流体按照规定的方向流动。

根据不同的流体类型和应用场景，旋启式止回阀可分为以下几类：1.金属旋启式止回阀：适用于高温、高压、耐腐蚀等要求较高的场合。

2.非金属旋启式止回阀：适用于一般流体系统，具有较好的密封性能和耐腐蚀性能。

3.特殊用途旋启式止回阀：如快速开启旋启式止回阀、液控旋启式止回阀等，适用于特定场合和特殊需求。

二、材质和结构旋启式止回阀主要由阀体、阀瓣、摇杆、弹簧等组成。

其中，阀体一般采用优质碳素钢、不锈钢等材料制成，而阀瓣则可采用多种材料，如金属、非金属等。

摇杆和弹簧等部件则根据具体设计要求进行选择。

三、尺寸和公差旋启式止回阀的尺寸和公差应符合相关标准规定。

在选购和使用时，需根据具体要求选择合适的型号和规格。

一般来说，旋启式止回阀的尺寸范围在DN15-DN600之间，公差范围根据不同型号和规格而有所不同。

四、性能要求旋启式止回阀应满足以下性能要求：1.密封性能好：在正常工作状态下，阀门应具有良好的密封性能，防止流体泄漏。

2.动作灵敏：阀门应具有灵敏的动作性能，能够快速响应流体的变化。

3.耐腐蚀性强：适用于不同流体介质，并具有较好的耐腐蚀性能。

4.强度高：能够承受流体压力和温度的变化，保证阀门的稳定性和安全性。

5.寿命长：阀门应具有良好的耐用性能和使用寿命。

五、试验方法对旋启式止回阀进行试验是检验其性能和质量的重要手段。

一般包括以下试验方法：1.外观检查：对阀门的外观进行全面检查，包括表面质量、加工精度等。

2.密封性能试验：在一定压力和温度下，对阀门的密封性能进行测试。

3.动作性能试验：对阀门的动作性能进行测试，包括开启和关闭的灵敏度和速度等。

4.耐腐蚀试验：将阀门置于腐蚀介质中，测试其耐腐蚀性能。

5.强度试验：对阀门进行压力和温度的循环测试，以检验其强度和稳定性。

六、检验规则对旋启式止回阀的质量和性能进行检验时，应遵循以下规则：1.检验项目应齐全：对每个型号和规格的阀门都应进行全面的检验，包括外观、尺寸、材质、性能等方面。

旋启式止回阀产品使用说明书1 概述1.1 主要用途及适用规范：本阀门主要用于水或蒸汽管道上，作为防止介质倒流的装置。

1.2 品种及规格：法兰旋启式止回阀，压力等级900Lb、通径NPS8和压力等级600Lb、通径NPS101.3 型号组成及代表意义：H 4 4 — H 900Lb公称压力代号：900Lb表示公称压力为15MPa密封材料代号：H表密封面为Cr13系不锈钢结构形式代号：4表示阀瓣为旋启式连接型式：4表示法兰连接类型代号：H表示类型为止回阀2 结构特征与工作原理：2.1当介质顺流时，介质冲开阀瓣，将阀门打开；当介质倒流时，借助介质的力量将阀瓣与阀座密封，阀门关闭。

2.2工作介质应与阀体上介质流向箭头一致。

3 技术特性H44H-900Lb主要性能和参数见表1表1H44H-600Lb主要性能和参数见表2表24 主要外形尺寸和连接尺寸见图一和图二。

5 主要零件的材料8”H44H-900Lb的主要零件材料见表3表3表46 保管、使用和安装6.1本阀门通道两端须堵密封盖，存放有干燥通风的室内。

长期存放，应经常检查，防止锈蚀6.2安装前，应将阀门清洗干净，并消除在运输过程中可能造成的缺陷。

6.3安装前，必须仔细核对阀门上的标志和铭牌是否符合使用要求。

6.4本阀门应安装在水平或垂直管道上的直立或侧卧位置，并便于检修和操作。

6.5本阀门在运行时应全开或全闭，不能作节流用，以免密封面受冲刷而加速磨损。

7 故障分析与排除方法见表3表3图一8”H44H-900Lb样图图二10”H44H-600Lb样图。

阀门的种类介绍及分类应用阀门是管道系统中基本的部件，控制流动的流体介质的流量、流向、压力、温度等的机械装置。

随着阀门的不算增多，分类难度也有所增加，为了更好的认识阀门我们将阀门进行分类归纳。

阀门的种类是根据现场实际工况进行分类的，部分由厂家自行选型和特殊情况使用不同用途和作用原理就不同了。

通用分类一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

一、按作用和用途分类（1）截断类：如闸阀、截止阀、旋塞阀、球阀、蝶阀、针型阀、隔膜阀等。

截断类阀门又称闭路阀，截止阀，其作用是接通或截断管路中的介质。

(2) 止回类：如止回阀，止回阀又称单向阀或逆止阀，止回阀属于一种自动阀门，其作用是防止管路中的介质倒流、防止泵及驱动电机反转，以及容器介质的泄漏。

水泵吸水关的底阀也属于止回阀类。

(3) 安全类：如安全阀、防爆阀、事故阀等。

安全阀的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4) 调节类：如调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5) 分流类：如分配阀、三通阀、疏水阀。

其作用是分配、分离或混合管路中的介质。

(6）特殊用途类：如清管阀、放空阀、排污阀、排气阀、过滤器等。

排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

二、按公称压力分类（1）真空阀：指工作压力低于标准大气压的阀门。

(2) 低压阀：指公称压力PN ≤1.6Mpa 的阀门。

(3) 中压阀：指公称压力PN 为2.5Mpa、4.0Mpa、6.4Mpa的阀门。

(4) 高压阀：指工称压力PN 为10.0Mpa～80.0Mpa的阀门。

(5) 超高压阀：指公称压力PN≥100.0Mpa的阀门。

（6）过滤器：指公称压力PN 为1.0Mpa、1.6Mpa的阀门三、按工作温度分类（1) 超低温阀：用于介质工作温度t<；－101℃的阀门。

法兰连接旋启式止回阀介绍、用途及结构特点产品介绍：法兰连接旋启式止回阀具有体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短等缺点。

阀门供应网针对传统法兰结构止回阀存在的问题，研制生产了对夹式止回阀系列，H76对夹双瓣旋启式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。

双瓣旋启对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。

由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。

产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

应用范围：双瓣旋启对夹式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。

通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

结构特点：1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；3. 阀瓣关闭快速，水锤压力小；4. 水平管道或垂直管道均可使用，安装方便；5. 流道通畅、流体阻力小；6. 动作灵敏、密封性能好；7. 阀瓣行程短、关阀冲击力小；8. 整体结构、简单紧凑、造型美观；9. 使用寿命长、可靠性高。

止回阀设计结构与说明特征：止回阀的设计与制造符合MSSP-118和ASME B 16.34。

检验与测试按API598，标记按MSS-SP-25。

采用以下结构：全径或缩径升降式止回阀球式止回阀旋启式止回阀按需求内置弹簧螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖承插端符合ASME B16.11 Socket weld ends to ASME B 16.11螺纹连接端(NPT)符合ansi/asme B1.20.1阀瓣可变换为节流型、针型球型。

双相钢旋启式法兰式止回阀结构特点研究了这么久双相钢旋启式法兰式止回阀的结构特点，总算发现了一些门道。

首先呢，双相钢这个材质就很特别。

它就像那种全能型的选手，又有不锈钢的那种不容易生锈的优点，又有其他钢的强度。

你想啊，就像一个人既聪明又强壮一样。

这对止回阀来说意味着它可以在很多环境里用，不管是有点潮湿容易生锈的地方，还是对强度要求很高的管路系统里边。

再说说这旋启式，这个设计很巧妙。

它的那个阀瓣就像一扇可以单向开合的小木门一样，水流或者其他介质过来的时候，靠着压力就能把这扇小木门顶开，水啊什么的就能顺利通过。

然后要是介质想回流的时候，这扇小木门就会因为自身重量或者有一点别的辅助装置的作用，就啪嗒一下关上了，阻止回流。

我之前还疑惑呢，这要是压力太大了，这扇小木门会不会关不严实啊不过后来发现，这个结构设计还挺精密的，它有各种限位装置之类的。

就好比家里的门也有合页和门吸一样，能保证它开合正常，关得紧。

还有法兰式，法兰就像是连接两边管道的大夹子。

你看啊，咱们生活中的那种管道连接有的也是用夹子一样的东西夹起来的吧。

这个法兰式就特别方便把止回阀和两边的管道连接起来，而且连接得还很牢固。

你想啊，如果连接不牢固，那止回阀起的作用不就大打折扣了嘛。

而且法兰式这种连接方式呢，可以做到密封比较好，就像一个密封的盒子一样，里面的介质不容易泄漏出来。

不过我有个困惑哈，我在观察这法兰连接的时候就在想，如果管道稍微有点变形，这个法兰式的止回阀还能不能很好的安装和工作呢，这个我还不是特别明白。

这双相钢旋启式法兰式止回阀的结构特点各有各的巧妙之处，虽然我还有些小疑问，但是总体来说这些特点共同作用，能让止回阀在很多工业管路系统当中发挥很好的作用呢。

有时候我还想啊，要是这止回阀能再简单一点使用就好了，毕竟这么多结构合在一起看起来有点复杂，不过又想啊，可能就是因为这么复杂的结构才能满足那么多的需求吧。

我还得再多看看，说不定又能发现新的东西呢。

旋启式止回阀的内部结构1. 什么是旋启式止回阀？好嘞，今天咱们来聊聊旋启式止回阀，这名字听起来就高大上，但其实它就是个小家伙，专门用来控制流体的流动，防止它倒流的。

想象一下，咱们在喝水的时候，水从水龙头流出来，但要是它忽然开始往回流，那可就麻烦大了！所以，这种阀门就像是给水管装上了一个小警卫，确保水只能往一个方向流。

1.1 旋启式止回阀的工作原理这阀门的工作原理其实也不复杂，简单来说，它里边有个“瓣”，像个小门，水流一来，这门就打开，水流过去；一旦水流停止，或者想倒流了，这小门就会迅速关上，没门了，水就只能在一个方向里流动。

听起来是不是有点像保安在门口把守？“不许进，不许出！”1.2 为什么要用旋启式止回阀？你可能会问，为什么非得用旋启式的？其实这个名字里边的“旋”字，就是说它的瓣可以在一定角度上旋转，这样能够减少水流的阻力，让水流得更顺畅。

而且，相比于其他类型的止回阀，它对安装方向的要求也不那么严格，灵活性大大增强。

就像你在外面玩耍，想去哪就去哪，任性得很！2. 旋启式止回阀的内部结构哎呀，说到内部结构，那可真是个精密的“小玩意”。

打开阀门的外壳，首先映入眼帘的是一个旋转的阀瓣，这个小家伙就像个迷你风车，水流一来，它就转动，水流一走，它又乖乖闭上。

然后，阀座和阀瓣之间的密封圈可不容小觑，正是这条圈圈把水牢牢拦住，避免漏水的情况。

2.1 材料的重要性你知道吗？这个密封圈一般用的都是耐磨耐腐的材料，就像咱们日常生活中选购的厨具一样，质量得有保障。

这些材料的好坏直接影响到阀门的寿命，差一点的，没多久就得退休了，真是“前功尽弃”啊！2.2 安装与维护说到安装，旋启式止回阀可得小心翼翼。

它的位置可是有讲究的，得放在水流的方向上，安装反了，那就如同“骑虎难下”，你想让它工作都难。

平时还得定期维护，看看里面的密封圈是不是老化了，要不然万一水流逆流而上，那可就像“东窗事发”，闹出大笑话来。

3. 旋启式止回阀的应用场景这小家伙可用得广泛，真是“无处不在”。

旋启式止回阀的安装使用
背景
在液体或气体流动过程中，经常需要使用到止回阀来避免回流，防止损坏设备
或管道。

旋启式止回阀是一种比较常用的止回阀，安装简单方便，使用寿命较长。

本文将介绍旋启式止回阀的安装和使用方法。

安装
旋启式止回阀的安装非常简单，只需按照以下步骤进行即可：
1.在管道中选择合适的位置进行切割，保证管道口径和止回阀口径一致，
并且保证切口平整。

2.将止回阀的法兰与管道的法兰对接紧固，注意不要过紧，以免损坏阀
门。

3.安装完毕后，使用手动旋钮进行测试，确认阀门能够正常开启和关闭。

使用
旋启式止回阀的使用非常简单，只需将阀门旋紧即可实现止回功能。

以下是一
些需要注意的细节：
1.在阀门关闭状态下，要特别注意不要把管道内压力释放，这样会导致
管道内的液体或气体逆流进入管道，导致设备或管道损坏。

2.如果需要经常检修或更换阀门，可以在管道的调节处增加一个闸阀，
这样方便未来的操作。

3.长时间不使用该阀门，要注意定期进行检查和维护，以免阀门故障导
致设备或管道的损坏。

结论
旋启式止回阀是一种性能稳定、使用寿命长的止回阀，安装和使用非常简单方便。

在选择该种阀门时，要保证选购正规生产厂家的产品，同时请遵循以上安装使用要点，确保该阀门在使用中正常工作，减少设备或管道的损坏。

1、用途和性能规范用途a、本产品主要用于气体、液体介质管路上作启闭器，能自动阻止流体倒流。

b、适用范围：化工、石油、冶金、造纸、制药等行业。

主要性能规范2、采用标准设计制造按GB12236的规定；检验和试验按API598的规定；法兰尺寸按JB79的规定；结构长度按GB12221的规定；阀门压力-温度基准按GB9131的规定。

3、结构特点和使用原理结构及主要外形尺寸参见简图本阀是能自动阻止流体倒流的阀门,其阀瓣在流体压力作用下绕转轴作旋转运动，实现开启,流体从进口侧流向出口侧，当进口侧压力低于出口侧时，阀瓣在流体压差、本身自重等因素作用下自动关闭,以防流体倒流。

本阀密封面为5°斜面, 阀瓣的自重能增加密封力。

本阀门采用螺纹连接可换式阀座,工艺简单、维修方便。

密封面焊有耐磨材料,增加密封性能,提高使用寿命。

4、阀门主要零件材料5、保管、安装、使用、检查保管a.本阀须保管存放在干燥、通风的室内。

b.本阀保管存放期闸,阀瓣应处于关闭位置并固定,两端法兰应封闭。

c.本阀存放期间，机加工表面应用容易清除的防锈剂涂覆。

d.长期存放的阀门应定期检查,及时防护。

安装a.本阀安装位置不受限制，通常安装于水平管路,也可以安装于垂直管路或倾斜管路，但要便于检修。

b.安装前，必须仔细核对阀门标志和铭牌是否与工况要求相符。

c.安装时应检查内腔，除去阀瓣固定装置,试转阀瓣检查密封面,并清洗。

d.起吊本阀前，应检查吊环螺钉是否己拧紧。

e.安装本阀时，要特别注意介质流向，应使介质正常流动方向与阀体上箭头指示方向一致，否则会截断介质的正常流向。

f．安装时，应均匀对称拧紧连接螺栓。

使用a．本阀的使用工况必须与铭牌和使用说明书的规定相符。

b．本阀关闭时，会在管路中产生水锤压力,严重时会导致阀门损坏,因此使用者必须定期检查,发现问题及时修理。

检查1.阀门在使用期间应定期检查如下项目发现问题及时修理。

a.紧固件是否出现松动。

b.密封面是否被损坏或严重磨损(停车检修)。

止回阀工作原理和结构止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。

通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

其中止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。

旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。

为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。

阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。

旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。

升降式止回阀的阀瓣座落位于阀体上阀座密封面上。

此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。

根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。

像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

止回阀根据其结构和安装方式可分：一、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
