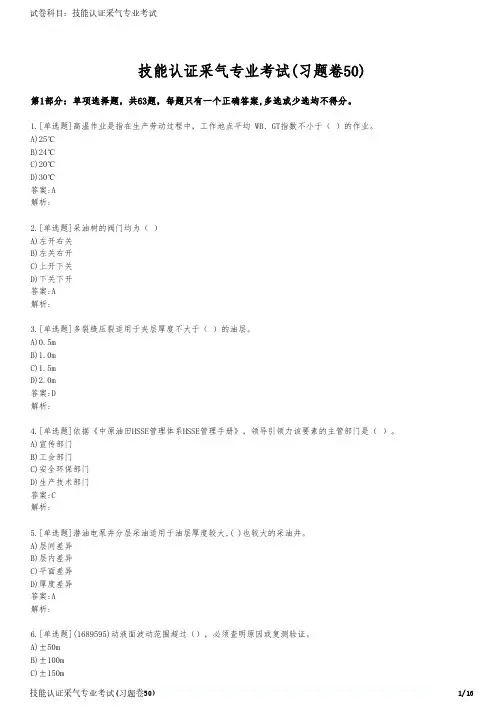

技能认证采气专业考试(习题卷50)第1部分：单项选择题，共63题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]高温作业是指在生产劳动过程中，工作地点平均 WB、GT指数不小于（ ）的作业。

A)25℃B)24℃C)20℃D)30℃答案:A解析:2.[单选题]采油树的阀门均为（ ）A)左开右关B)左关右开C)上开下关D)下关下开答案:A解析:3.[单选题]多裂缝压裂适用于夹层厚度不大于（ ）的油层。

A)0.5mB)1.0mC)1.5mD)2.0m答案:D解析:4.[单选题]依据《中原油田HSSE管理体系HSSE管理手册》，领导引领力该要素的主管部门是（ ）。

A)宣传部门B)工会部门C)安全环保部门D)生产技术部门答案:C解析:5.[单选题]潜油电泵井分层采油适用于油层厚度较大,( )也较大的采油井。

A)层间差异B)层内差异C)平面差异D)厚度差异答案:A解析:6.[单选题](1689595)动液面波动范围超过（），必须查明原因或复测验证。

D)±200m答案:D解析:7.[单选题]检验泵筒密封性能时,输入试压柴油,当压力达到额定压力时,稳压（ ）,压降应小于0.5MPa,各零件的接合面不得有渗漏现象。

A)1minB)2minC)3minD)10min答案:C解析:8.[单选题](1689944)水蒸气的定压产生过程中，由未饱和水过渡到饱和水的状态称为()阶段。

A)水的预热B)水的加热C)饱和水汽化D)水蒸气过热答案:A解析:9.[单选题]热采并焖井时间过长,井底附近地层温度下降大，（ ）升高，原油流动能力下降,使得开井产量降低。

A)胶质含量B)稠油黏度C)原油密度D)含蜡量答案:B解析:10.[单选题]由于抽油机（ ）被润滑油染污,不能起到制动作用,会造成刹车不灵活或自动溜车。

A)刹车毂B)刹车连杆C)刹车片D)刹车把答案:C解析:11.[单选题]开井前提前（ ）启运水套加热炉，水浴温度控制在（ ）。

升降式止回阀工作原理
升降式止回阀又称为气动升降止回阀，是一种借助气缸活塞推动活塞杆升降而改变管道内流体运行状态的一种流体控制装置，常被用于控制气流流量或方向，其特点是开启时快速而且可靠，常被用于空气驱动控制系统中。

升降式止回阀的原理是：受气缸活塞推动，操纵杆上接有对应分叉，由活塞动态改变操纵杆的位置，从而改变活塞上升降时，使活塞杆及分叉的位置相应改变，从而影响管路的流体的流向及流量。

升降式止回阀的工作原理概述如下：当气缸活塞作动时，活塞杆向下移动，从而改变操纵杆的位置，导致分叉的位置变化，从而影响流体的流向及流量。

当活塞杆上升到前一个位置时，操纵杆重新部署了，从而使止回阀返回原位，形成一个完整的循环，从而达到控制管道内流体运行状态的目的。

升降式止回阀具有快速开启、可靠性高等优点，尤其适用于大流量、大压差控制管道内流体运行。

当操纵杆被活塞推动时，活塞杆即刻向下移动，从而使止回阀打开，达到控制流体的目的；当活塞杆抬起时，活塞杆终止下移，止回阀关闭，从而达到控制流体的目的。

升降式止回阀的安装有多种形式，包括直通型、门型、角型、同心型等，其结构简单、操作方便，但安装后可能存在漏气现象，因此应注意阀组件的密封，以确保其正常使用。

以上是升降式止回阀的工作原理的介绍，升降式止回阀的好处是，它开启速度快，可靠性高，具有多种安装形式。

使用正确止回阀，可
以节约能源，降低污染，从而提高整个系统的运行效率。

升降式止回阀升降式止回阀也称作逆止阀或单向阀，是一种阀瓣沿着阀体垂直中心线移动的止回阀。

其主要目的用来防止管路中的介质倒流。

升降式止回阀依靠管路内介质本身的流动而使阀瓣处于开启或关闭状态。

1 主要特点1.1升降式止回阀流体阻力较大;1.2只适于水平安装;1.3阀瓣启闭时间短;1.4采用不同的主体材料,可用于水、蒸汽、油品等非腐蚀性介质和酸类等腐蚀性介质;从而使其可广泛用于石油、化工、电力、热力、冶金、城建等系统的管道上,防止介质倒流,保护管道上重要的设备; 1.5根据不同的使用温度及介质,可选用铜、橡胶、合金钢、硬质合金等不同的密封面。

2 执行标准设计及制造: GB12235-1989结构长度: GB12221-1989法兰连接尺寸: GB9113 JB79 HG20592 HG20615 SH3406压力—温度等级: GB9131试验和检验标准: GB/T 13927 JB/T90923 主要性能规范3.1压力试验3.2适用范围常见型号及适用范围见下表:4 结构形式及主要材料结构见下图:4.1升降式止回阀结构升降式止回阀主要由阀体、阀盖、阀瓣、螺母、螺柱等组成，见升降式止回阀结构示意图。

其关闭件是阀瓣，阀瓣呈圆盘状，它通过阀盖上的导向套沿垂直阀体中心线上下移动而使止回阀处于关闭或开启状态,其连接方式为法兰连接。

4.2升降式止回阀主要材料H41X-Z型名称材料名称材料阀体、阀盖HT200、HT250 阀瓣WCB导向套2Cr13或铜合金密封面橡胶螺栓Q235 螺母20# 中法兰垫片橡胶或XB350H41T-Z型名称材料名称材料H41W-Z型H41H-C型H41Y-I型H41W-P型H41W-R型5 升降式止回阀的安装5.1出厂前，止回阀已按相关标准进行了检验和各项性能试验达到了标准要求，并清除了阀腔内外的油污和杂物，用封头封堵了止回阀的进出口通道。

5.2 安装前，应取下进出口两端封头，认真检查阀内腔及阀瓣、阀体密封圈等内件是否有污物附着，擦洗阀瓣和阀体两密封面。

止回阀结构形式
止回阀的结构形式主要分为升降式、旋启式和蝶型三种。

1.升降式止回阀：其阀瓣沿着垂直于介质流动的方向进行升降运动。

当介质从进口端流入时，阀瓣被顶起，允许介质通过；当介质停止流动或倒流时，阀瓣在自重和弹簧力的作用下回落到阀座上，阻止介质逆流。

这种止回阀通常安装在水平管道上。

2.旋启式止回阀：其阀瓣围绕一个铰链机构进行旋转运动。

当介质
从进口端流入时，阀瓣被冲开并绕铰链旋转一定角度，允许介质通过；当介质停止流动或倒流时，阀瓣在自重和弹簧力的作用下自动关闭，阻止介质逆流。

这种止回阀适用于大口径和低流速的管道。

3.蝶型止回阀：其结构与蝶阀相似，阀瓣为一个圆盘形状，围绕一
个轴心进行旋转运动。

当介质从进口端流入时，阀瓣被冲开并旋转一定角度，允许介质通过；当介质停止流动或倒流时，阀瓣在自重和弹簧力的作用下自动关闭。

这种止回阀具有结构紧凑、重量轻、启闭迅速等优点，但密封性能相对较差。

除了上述三种主要结构形式外，还有一些特殊用途的止回阀，如单向止回阀、双向止回阀等。

这些止回阀的结构和工作原理可能有所不同，但都是为了实现防止介质逆流的目的而设计的。

止回阀安装工艺止回阀安装工艺引言一、止回阀的作用和分类二、止回阀的安装位置和要求止回阀安装前的准备工作一、选择合适的止回阀型号和规格二、准备安装所需的工具和材料三、检查管道和阀门的质量和完好性止回阀的安装步骤一、确定安装位置和方向二、清理管道和阀门三、进行阀门的连接四、进行管道的连接五、进行压力测试和调试六、进行阀门的密封检查常见问题及解决方法一、止回阀不正常工作二、止回阀漏水三、止回阀启闭不灵活总结与展望引言：止回阀是一种用于防止介质在管道中逆流的阀门，广泛应用于不同行业的管道系统中。

止回阀的正确安装对保证管道系统的正常运行至关重要。

本文将介绍止回阀的安装工艺及常见问题的解决方法，以帮助读者更好地理解和应用止回阀。

一、止回阀的作用和分类：止回阀的主要作用是防止介质在管道中逆流，保护设备和管道系统的安全运行。

根据结构和工作原理的不同，止回阀可以分为升降式止回阀、摆动式止回阀、旋启式止回阀等多种类型。

不同类型的止回阀在不同的需求场合有各自的适用性，因此在选择和安装时需要根据实际情况进行综合考虑。

二、止回阀的安装位置和要求：为了保证止回阀能够发挥最佳的作用，它们的安装位置和要求是至关重要的。

通常情况下，止回阀应安装在介质流动方向的上游侧，以防止介质发生逆流。

止回阀的安装应注意以下几点：避免管道与阀门之间的过大间距，保证密封性能；避免与其他设备或管道发生冲突，方便操作和维护；阀门应与水平面垂直安装，以保证阀门正常运行和密封。

止回阀安装前的准备工作：在进行止回阀的安装前，需要进行一些准备工作，以确保安装操作的顺利进行。

根据实际需要选择合适的止回阀型号和规格，确保与管道系统的兼容性。

准备好安装所需的工具和材料，如扳手、橡胶垫片、密封胶等。

对待安装的管道和阀门进行全面的检查，保证其质量和完好性。

止回阀的安装步骤：1. 确定安装位置和方向：根据实际需要确定止回阀的安装位置和介质流动方向，遵循上述安装要求。

2. 清理管道和阀门：使用清洁刷子和清洗剂对管道和阀门进行清洗，确保表面洁净，无污物、油脂等。

止回阀工作原理和结构止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。

通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

其中止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。

旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。

为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。

阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。

旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。

升降式止回阀的阀瓣座落位于阀体上阀座密封面上。

此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。

根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。

像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

止回阀根据其结构和安装方式可分：一、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

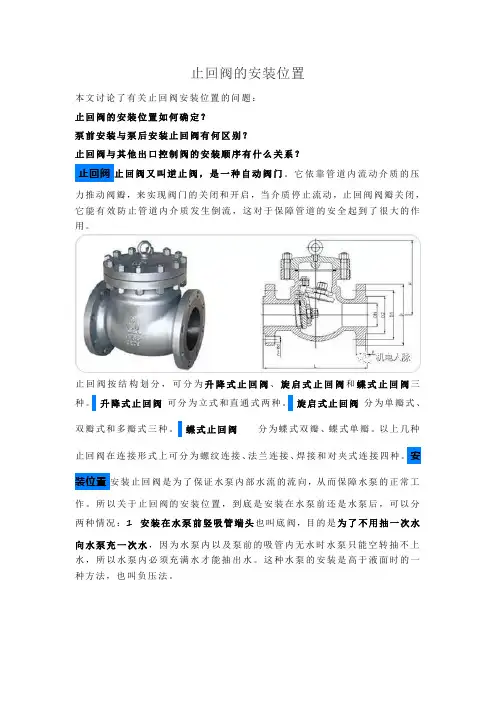

止回阀的安装位置本文讨论了有关止回阀安装位置的问题：止回阀的安装位置如何确定？泵前安装与泵后安装止回阀有何区别？止回阀与其他出口控制阀的安装顺序有什么关系？止回阀止回阀又叫逆止阀，是一种自动阀门。

它依靠管道内流动介质的压力推动阀瓣，来实现阀门的关闭和开启，当介质停止流动，止回阀阀瓣关闭，它能有效防止管道内介质发生倒流，这对于保障管道的安全起到了很大的作用。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和直通式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀分为蝶式双瓣、蝶式单瓣。

以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

安装位置安装止回阀是为了保证水泵内部水流的流向，从而保障水泵的正常工作。

所以关于止回阀的安装位置，到底是安装在水泵前还是水泵后，可以分两种情况：1 安装在水泵前竖吸管端头也叫底阀，目的是为了不用抽一次水向水泵充一次水，因为水泵内以及泵前的吸管内无水时水泵只能空转抽不上水，所以水泵内必须充满水才能抽出水。

这种水泵的安装是高于液面时的一种方法，也叫负压法。

2 安装在水泵的后方这种安装方法是液面高于水泵的情况下，方便启停水泵时不用关水泵出水阀，特别是对于母管制水泵系统，防止发生倒流的情况。

对安装顺序的讨论止回阀必须安装在泵的出口之后、出口控制阀之前的位置，以便检修止回阀。

一般泵的出口第一道是软连接（减震器），接下来是止回阀，再接下来是隔断阀（如蝶阀、闸阀、截止阀等）。

先装止回阀后装闸阀或者蝶阀优点：可以保护止回阀，特别是在并联泵中，当一个泵不启动，其出口门关闭，另外一个泵启动的时候，冲击力都是闸阀或者蝶阀承担。

止回阀发生故障后，可以关闭进出口阀隔离系统进行修理。

缺点：闸阀或者蝶阀缺乏保护。

曾经出现过一个案例，蝶阀的阀板被打烂了。

先装闸阀或者蝶阀后装止回阀优点：可以保护蝶阀或者闸阀，冲击力靠止回阀承担。
