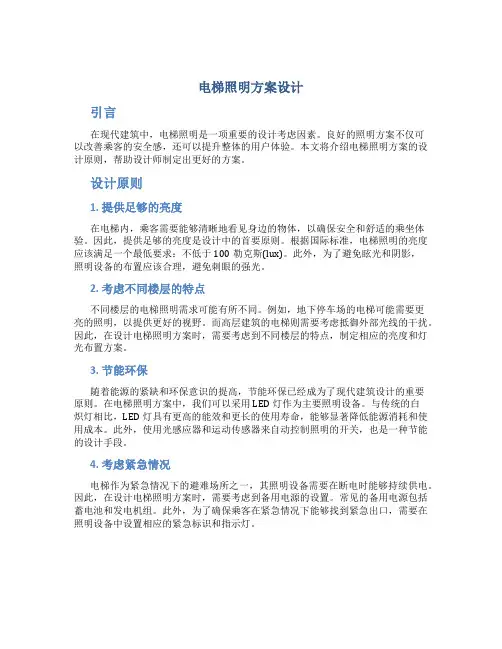

电梯照明方案设计引言在现代建筑中，电梯照明是一项重要的设计考虑因素。
良好的照明方案不仅可以改善乘客的安全感，还可以提升整体的用户体验。
本文将介绍电梯照明方案的设计原则，帮助设计师制定出更好的方案。
设计原则1. 提供足够的亮度在电梯内，乘客需要能够清晰地看见身边的物体，以确保安全和舒适的乘坐体验。
因此，提供足够的亮度是设计中的首要原则。
根据国际标准，电梯照明的亮度应该满足一个最低要求：不低于100勒克斯(lux)。
此外，为了避免眩光和阴影，照明设备的布置应该合理，避免刺眼的强光。
2. 考虑不同楼层的特点不同楼层的电梯照明需求可能有所不同。
例如，地下停车场的电梯可能需要更亮的照明，以提供更好的视野。
而高层建筑的电梯则需要考虑抵御外部光线的干扰。
因此，在设计电梯照明方案时，需要考虑到不同楼层的特点，制定相应的亮度和灯光布置方案。
3. 节能环保随着能源的紧缺和环保意识的提高，节能环保已经成为了现代建筑设计的重要原则。
在电梯照明方案中，我们可以采用 LED 灯作为主要照明设备。
与传统的白炽灯相比，LED 灯具有更高的能效和更长的使用寿命，能够显著降低能源消耗和使用成本。
此外，使用光感应器和运动传感器来自动控制照明的开关，也是一种节能的设计手段。
4. 考虑紧急情况电梯作为紧急情况下的避难场所之一，其照明设备需要在断电时能够持续供电。
因此，在设计电梯照明方案时，需要考虑到备用电源的设置。
常见的备用电源包括蓄电池和发电机组。
此外，为了确保乘客在紧急情况下能够找到紧急出口，需要在照明设备中设置相应的紧急标识和指示灯。
设计步骤1. 分析电梯使用环境在开始设计电梯照明方案之前，需要仔细分析电梯使用环境。
包括电梯所在楼层、周围的环境光照情况、电梯的设计用途等。
通过对环境的分析，可以更加准确地确定照明设备的亮度和布置方案。
2. 选择适合的照明设备根据照明需求和环境分析结果，选择适合的照明设备。
目前市场上主流的照明设备包括白炽灯、荧光灯和LED 灯。
电梯井照明施工方案一、概述电梯井照明对于确保乘客的安全和提供良好的视觉环境至关重要。
本施工方案旨在详细介绍电梯井照明的施工流程和方法，确保安全、稳定、高效的照明系统。
二、施工准备1. 材料准备施工前需提前准备好以下材料：LED灯具、电线、电缆槽、开关、保险丝等。
2. 设备检查检查施工所需设备的工作状态和性能，确保其正常运行和安全使用。
3. 安全措施在施工现场设置明显的警示标志，并确保施工区域的安全。
工人应穿戴好防护装备，并受到必要的培训，了解适当的安全操作规程。
三、施工步骤1. 照明计划根据电梯井尺寸和构造，制定照明计划。
一般来说，电梯井内应设有足够的照明点，保证整个井道内的光线均匀分布。
2. 电线引线将事先准备好的电线引线至每个照明点，注意保持线路的整齐和牢固。
电线应远离电梯轨道和机械设备，防止出现安全隐患。
3. 灯具安装针对每个照明点，安装适当的LED灯具。
确保灯具的固定稳固可靠，并且能够提供所需的照明效果。
4. 电缆槽铺设将事先准备好的电缆槽根据照明计划进行合理的铺设，保持电缆槽的整洁有序。
同时，确保电缆槽与其他设备和结构之间的间距足够，以便进行维修和维护。
5. 开关安装安装适当数量的开关，以实现对电梯井灯具的控制。
开关位置应便于工作人员操作，并满足相关的安全标准。
6. 电源连接完成所有电线和电缆的连接，并检查是否接触良好、无短路或接地等问题。
在连接完成后，进行必要的电气测试，确保照明系统的正常功能。
四、质量控制1. 维护记录对每个照明设备进行详细记录，包括灯具的型号、安装日期、维修记录等，以便日后的维护和管理。
2. 定期检查每隔一段时间，对电梯井照明系统进行定期检查，发现问题及时修复，保持系统的正常运行。
3. 故障处理一旦发现照明系统出现故障或异常情况，应立即采取相应措施，确保安全并及时修复。
五、施工总结本施工方案详细介绍了电梯井照明的施工步骤和质量控制措施，保证了照明系统的安全和正常运行。

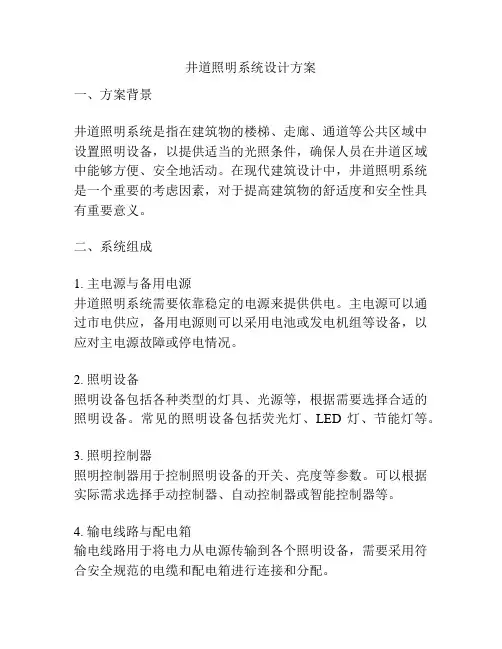

井道照明系统设计方案一、方案背景井道照明系统是指在建筑物的楼梯、走廊、通道等公共区域中设置照明设备，以提供适当的光照条件，确保人员在井道区域中能够方便、安全地活动。
在现代建筑设计中，井道照明系统是一个重要的考虑因素，对于提高建筑物的舒适度和安全性具有重要意义。
二、系统组成1. 主电源与备用电源井道照明系统需要依靠稳定的电源来提供供电。
主电源可以通过市电供应，备用电源则可以采用电池或发电机组等设备，以应对主电源故障或停电情况。
2. 照明设备照明设备包括各种类型的灯具、光源等，根据需要选择合适的照明设备。
常见的照明设备包括荧光灯、LED灯、节能灯等。
3. 照明控制器照明控制器用于控制照明设备的开关、亮度等参数。
可以根据实际需求选择手动控制器、自动控制器或智能控制器等。
4. 输电线路与配电箱输电线路用于将电力从电源传输到各个照明设备，需要采用符合安全规范的电缆和配电箱进行连接和分配。
5. 其他辅助设备根据实际需要，可以考虑添加一些辅助设备，如照明传感器、紧急报警按钮等，以提高系统的灵活性和安全性。
三、系统设计考虑因素1. 光照需求根据井道区域的功能和使用需求，确定合适的光照水平和光照均匀度。
同时，考虑节能性和环保性，选择能效较高的照明设备。
2. 安全性井道照明系统必须满足相关安全标准，以确保人员在井道区域中的安全。
设计过程中要考虑防水、防火和防爆等特性，选择符合相关标准的照明设备。
3. 系统可靠性为了确保系统的正常运行，应考虑设置备用电源和故障自检装置，以及设备的可维护性和可替换性。
同时，合理布置输电线路，避免过长的线路和过多的接头，降低故障率。
4. 控制方式根据实际需求选择合适的照明控制方式，可以根据光感应、时间控制、人体感应等设计自动开关和调光系统，提高能源利用效率。
5. 成本和效益系统设计过程中要综合考虑各种因素，包括系统的初装费用、运行维护费用以及节能效果。
通过合理配置，优化系统性能，同时降低系统运行成本。

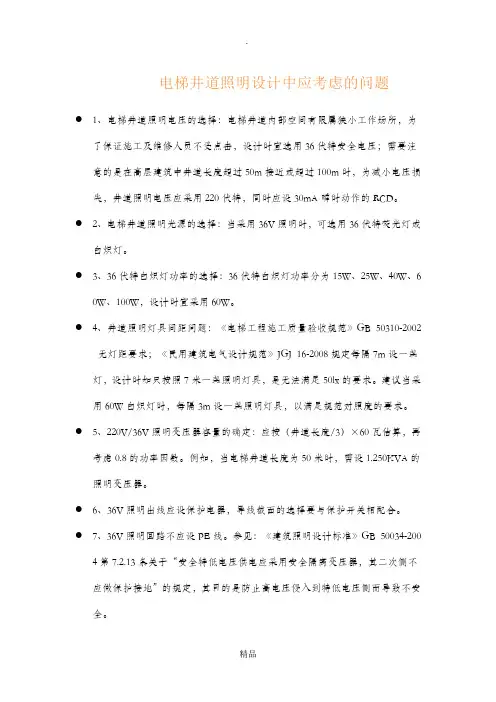

电梯井道照明设计中应考虑的问题●1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所，为了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失，井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。
●2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏特荧光灯或白炽灯。
●3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、60W、100W，设计时宜采用60W。
●4、井道照明灯具间距问题：《电梯工程施工质量验收规范》GB 50310-2002无灯距要求；《民用建筑电气设计规范》JGJ 16-2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具，是无法满足50lx的要求。
建议当采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度的要求。
●5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0.8的功率因数。
例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。
●6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
●7、36V照明回路不应设PE线。
参见：《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
●8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB 50055-93第3.3.7条。
●9、设在电梯机房和底坑的井道照明开关应采用双控开关。
●二、电梯井道照明设计相关规定●1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。

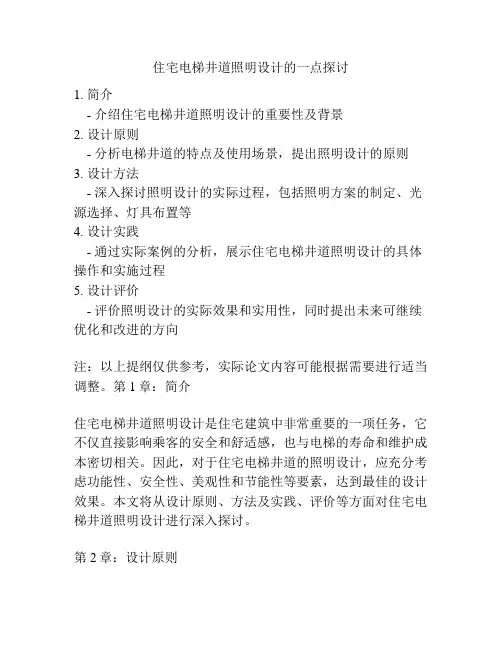

住宅电梯井道照明设计的一点探讨1. 简介- 介绍住宅电梯井道照明设计的重要性及背景2. 设计原则- 分析电梯井道的特点及使用场景，提出照明设计的原则3. 设计方法- 深入探讨照明设计的实际过程，包括照明方案的制定、光源选择、灯具布置等4. 设计实践- 通过实际案例的分析，展示住宅电梯井道照明设计的具体操作和实施过程5. 设计评价- 评价照明设计的实际效果和实用性，同时提出未来可继续优化和改进的方向注：以上提纲仅供参考，实际论文内容可能根据需要进行适当调整。
第1章：简介住宅电梯井道照明设计是住宅建筑中非常重要的一项任务，它不仅直接影响乘客的安全和舒适感，也与电梯的寿命和维护成本密切相关。
因此，对于住宅电梯井道的照明设计，应充分考虑功能性、安全性、美观性和节能性等要素，达到最佳的设计效果。
本文将从设计原则、方法及实践、评价等方面对住宅电梯井道照明设计进行深入探讨。
第2章：设计原则2.1 功能性原则电梯井道是一种经常被使用的环境，因此，其照明设计应该遵循功能性原则，以确保其正常使用。
具体来说，应该考虑如下因素：- 亮度：亮度是衡量照明质量的一个重要指标，影响着用户的视觉舒适感和影响。
电梯井道照明应该保证足够的亮度，同时避免过强的光照对用户造成的眩光和视觉疲劳等不良影响。
- 均匀性：照明均匀性也是影响照明效果的重要因素。
在照明设计中，应该保证光源的均匀性，而且灯具的安装应该在井道内合理布局，以避免产生“影子区”等不良的照明现象。
- 色温：电梯井道的照明色温应该选择合适的色温，在不影响用户视觉的前提下，兼顾美观和人性化的要求。
2.2 安全性原则安全性是住宅电梯井道照明设计必需考虑的重要原则。
在照明设计中应该关注用户的安全需求，确保用户在使用电梯时不会造成任何的安全隐患。
- 技术安全：照明设备应该符合质量标准，并具备稳定性和可靠性。
照明设备应该经过专业的检验和认证，确保其符合相关的安全和电气标准。
- 防火安全：在照明设计过程中，应该合理设置灯具的防火功能，避免因灯具的故障或电气故障等原因而引起火灾事故。

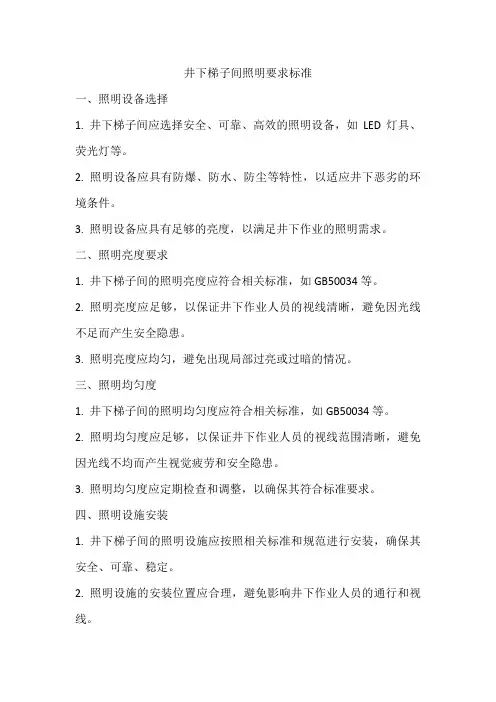

井下梯子间照明要求标准
一、照明设备选择
1. 井下梯子间应选择安全、可靠、高效的照明设备，如LED灯具、荧光灯等。
2. 照明设备应具有防爆、防水、防尘等特性，以适应井下恶劣的环境条件。
3. 照明设备应具有足够的亮度，以满足井下作业的照明需求。
二、照明亮度要求
1. 井下梯子间的照明亮度应符合相关标准，如GB50034等。
2. 照明亮度应足够，以保证井下作业人员的视线清晰，避免因光线不足而产生安全隐患。
3. 照明亮度应均匀，避免出现局部过亮或过暗的情况。
三、照明均匀度
1. 井下梯子间的照明均匀度应符合相关标准，如GB50034等。
2. 照明均匀度应足够，以保证井下作业人员的视线范围清晰，避免因光线不均而产生视觉疲劳和安全隐患。
3. 照明均匀度应定期检查和调整，以确保其符合标准要求。
四、照明设施安装
1. 井下梯子间的照明设施应按照相关标准和规范进行安装，确保其安全、可靠、稳定。
2. 照明设施的安装位置应合理，避免影响井下作业人员的通行和视线。
3. 照明设施的安装应符合防爆、防水、防尘等要求，以适应井下恶劣的环境条件。
五、照明设施维护
1. 井下梯子间的照明设施应定期进行维护和保养，确保其正常运行和使用寿命。
2. 维护和保养工作应由专业人员进行，确保其安全性和有效性。
3. 对于损坏或老化的照明设施应及时进行更换和维修，避免因设备故障而影响井下作业的安全。

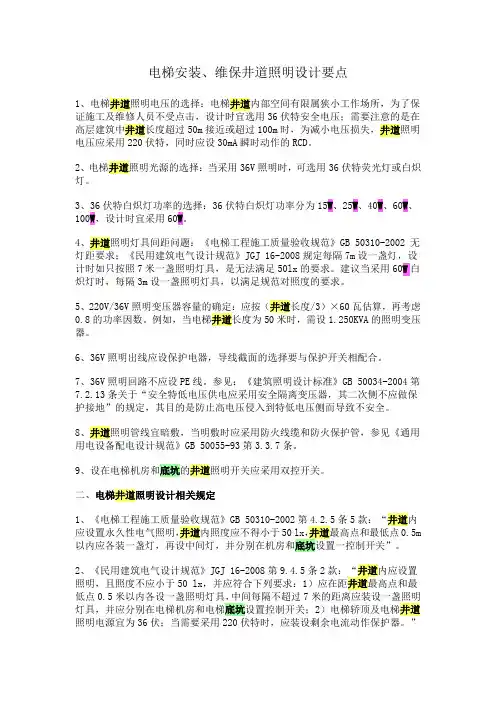

电梯安装、维保井道照明设计要点1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所，为了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失，井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。
2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏特荧光灯或白炽灯。
3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、60W、100W，设计时宜采用60W。
4、井道照明灯具间距问题：《电梯工程施工质量验收规范》GB 50310-2002 无灯距要求；《民用建筑电气设计规范》JGJ 16-2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具，是无法满足50lx的要求。
建议当采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度的要求。
5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0.8的功率因数。
例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
7、36V照明回路不应设PE线。
参见：《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB 50055-93第3.3.7条。
9、设在电梯机房和底坑的井道照明开关应采用双控开关。
二、电梯井道照明设计相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m 以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。

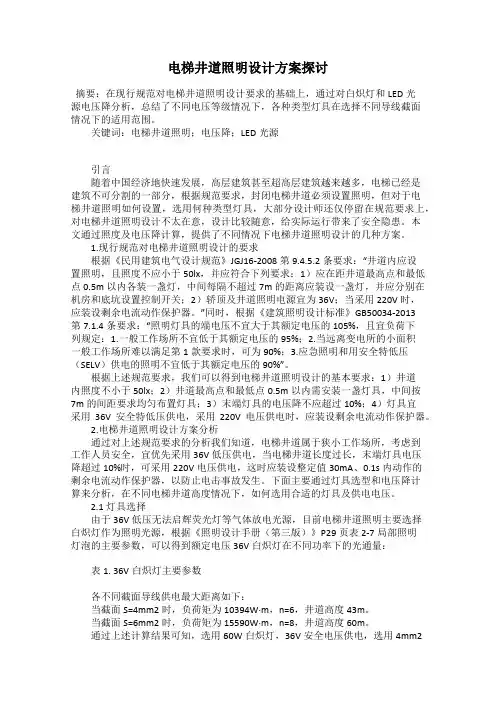

电梯井道照明设计方案探讨摘要：在现行规范对电梯井道照明设计要求的基础上，通过对白炽灯和LED光源电压降分析，总结了不同电压等级情况下，各种类型灯具在选择不同导线截面情况下的适用范围。
关键词：电梯井道照明；电压降；LED光源引言随着中国经济地快速发展，高层建筑甚至超高层建筑越来越多，电梯已经是建筑不可分割的一部分，根据规范要求，封闭电梯井道必须设置照明，但对于电梯井道照明如何设置，选用何种类型灯具，大部分设计师还仅停留在规范要求上，对电梯井道照明设计不太在意，设计比较随意，给实际运行带来了安全隐患。
本文通过照度及电压降计算，提供了不同情况下电梯井道照明设计的几种方案。
1.现行规范对电梯井道照明设计的要求根据《民用建筑电气设计规范》JGJ16-2008第9.4.5.2条要求：“井道内应设置照明，且照度不应小于50lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220V时，应装设剩余电流动作保护器。
”同时，根据《建筑照明设计标准》GB50034-2013第7.1.4条要求：“照明灯具的端电压不宜大于其额定电压的105%，且宜负荷下列规定：1.一般工作场所不宜低于其额定电压的95%；2.当远离变电所的小面积一般工作场所难以满足第1款要求时，可为90%；3.应急照明和用安全特低压（SELV）供电的照明不宜低于其额定电压的90%”。
根据上述规范要求，我们可以得到电梯井道照明设计的基本要求：1）井道内照度不小于50lx；2）井道最高点和最低点0.5m以内需安装一盏灯具，中间按7m的间距要求均匀布置灯具；3）末端灯具的电压降不应超过10%；4）灯具宜采用36V安全特低压供电，采用220V电压供电时，应装设剩余电流动作保护器。
2.电梯井道照明设计方案分析通过对上述规范要求的分析我们知道，电梯井道属于狭小工作场所，考虑到工作人员安全，宜优先采用36V低压供电，当电梯井道长度过长，末端灯具电压降超过10%时，可采用220V电压供电，这时应装设整定值30mA、0.1s内动作的剩余电流动作保护器，以防止电击事故发生。

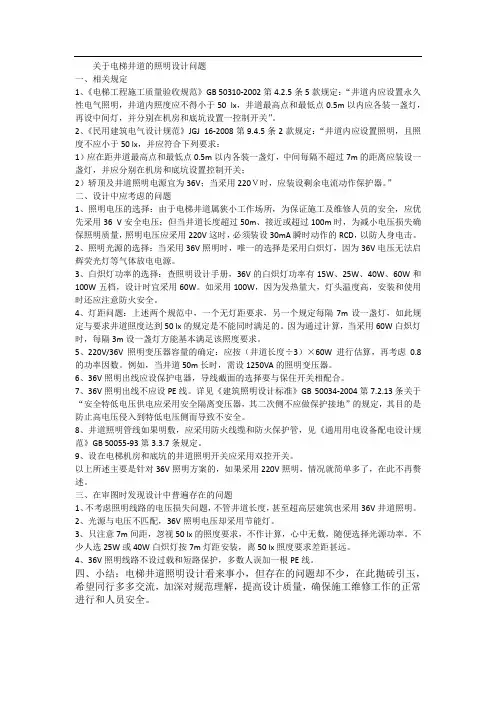

关于电梯井道的照明设计问题一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V这时，必须装设30mA瞬时动作的RCD，以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电电源。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
例如，当井道50m长时，需设1250VA的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保住开关相配合。

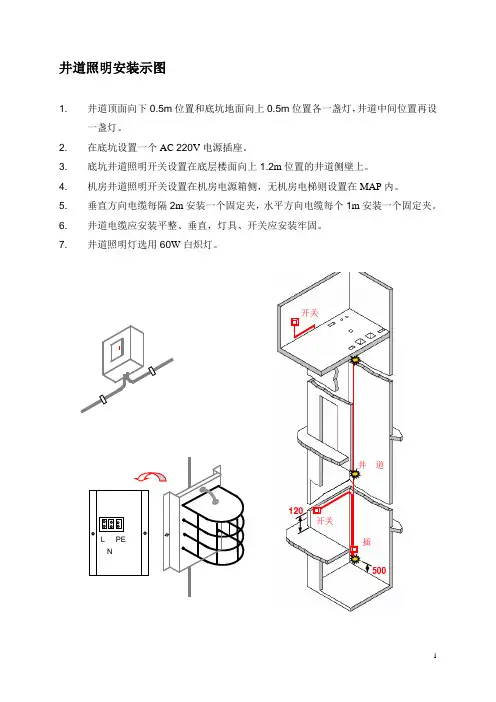

井道照明安装示图1.井道顶面向下0.5m 位置和底坑地面向上0.5m 位置各一盏灯，井道中间位置再设一盏灯。
2. 在底坑设置一个AC 220V 电源插座。
3. 底坑井道照明开关设置在底层楼面向上1.2m 位置的井道侧壁上。
4. 机房井道照明开关设置在机房电源箱侧，无机房电梯则设置在MAP 内。
5. 垂直方向电缆每隔2m 安装一个固定夹，水平方向电缆每个1m 安装一个固定夹。
6. 井道电缆应安装平整、垂直，灯具、开关应安装牢固。
7. 井道照明灯选用60W 白炽灯。
开关井道插120L PE N井井底井底层机房机控节注 ★：随行电缆连接线号Mono 、S Mono 电梯：轿随节节接线：1. 机房电源箱2. 机房井道灯开关3. 控制柜与随行电缆连接4. 井道顶部、中部灯5. 底坑电源插座1L N PE——剥去适当长度的电缆外圆护套，剪去蓝色、棕色导线，待井道照明灯具安装完成后，将红色导线接至电源箱AC 220V 相线（L ）；黑色导线接至零线（N ）；黄绿线接至接地端子。
——将电缆敷设至机房井道灯开关盒位置。
12——剥去约100mm 长度电缆外圆护套，将线缆折弯穿入开关底盒，再用扎带将电缆捆扎在一起。
在靠电缆2 (下端)位置，剪断红色导线，并将红色导线接入双联开关公共点。
在靠电缆1 (上端)位置，剪断蓝色、棕色导线，并将蓝色及棕色导线分别接入双联开关的转换点。
——将电缆敷设至电梯控制柜。
233、44、55 6——剥去约100mm 长度电缆外圆护套，将线缆折弯，再用扎带将电缆捆扎在一起。
在靠电缆2 (上端)位置，剪断红色导线，并将红色导线与电梯随行电缆连接。
在黑色导线中间位置剥去约10mm 导线绝缘塑胶，并将黑色导线与电梯随行电缆连接。
注：电梯型号不同，其电缆的连接线号也不相同，请留意接线图注★电缆线编号）。
——将电缆向下敷设至井道顶部位置。
——剥去约100mm 长度电缆外圆护套，将线缆折弯，再用扎带将电缆捆扎在一起。
电梯井照明要求
1. 电梯井的照明可不能马虎呀！你想想看，要是灯太暗了，工人在里面作业多不方便，就像在黑夜里摸索一样。
所以呀，亮度一定要足够亮堂！例子：就像我们在家里需要明亮的灯光一样，电梯井也需要这样呀。
2. 照明的稳定性也超级重要呢！别一会儿亮一会儿暗的，那多吓人呀，跟坐过山车似的。
一定要稳稳的呀！例子：这就好比我们走在路上，路要稳稳当当的，而不是坑坑洼洼让人提心吊胆。
3. 灯具的质量可得要好呀！可不能三天两头就坏了，那可不行，这不是给大家找麻烦嘛！例子：就像我们买鞋子，得买质量好的，能穿得久一些呀。
4. 还有呀，照明的布局要合理呀！不能有的地方亮瞎眼，有的地方又黑漆漆的，那多糟糕！例子：这不就跟我们摆东西一样，要摆放得均匀有序嘛。
5. 维修也要及时呀，坏了的灯要赶紧修，不然多影响使用呀，难道要一直摸黑吗？例子：就像我们生病了要赶紧看医生，不能拖着呀。
6. 电梯井照明一定要安全呀！不能有漏电啥的危险情况，这可不是开玩笑的呀！例子：这就好像过马路要注意安全一样重要。
7. 大家可都要重视电梯井照明要求呀！这可关乎着大家的安全和便利呢，不能不当回事呀！例子：这就跟每天要吃饭一样，是必须要做好的事情呀。
我的观点结论：电梯井照明要求真的非常重要，每一个方面都要认真对待，这样才能保障电梯的正常运行和人员的安全。
高层住宅电梯井照明系统施工设计方案一、项目概述高层住宅电梯井照明系统是为了保障住宅楼电梯井内安全而设计的一套照明方案。
本方案旨在合理布局井灯，确保井道内照明充足、均匀，并满足相关安全标准和建筑规范。
二、设计原则1. 安全性原则：确保井道照明系统在正常运行和紧急情况下都能正常工作；2. 照明效果原则：光照亮度和覆盖范围要满足住宅楼电梯井的使用需求；3. 能源节约原则：在保持井道充足照明的前提下，优化设计，降低能源消耗。
三、设计内容1. 灯具选择：选择适用于高层住宅电梯井的防爆型LED灯具，采用冷光源，保证井道内照明充足的同时，有效降低能源消耗。
2. 布置方式：根据电梯井道的大小和形状，合理布置井灯，确保照明效果均匀，避免出现死角。
3. 安装高度：根据相关标准和建筑规范，确定井灯的安装高度，保证灯具离地面的高度符合安全要求。
4. 光照强度要求：根据相关标准和建筑规范，确定井道内的光照强度要求，确保使用者在进出电梯时能够清晰看到周围环境，同时避免过强或过弱的照明影响使用者体验。
5. 照明控制系统：采用感应控制技术，通过红外或超声波传感器，实现对电梯井灯的自动开关，避免人为操作和能源浪费。
同时，设置定时开关功能，根据实际使用情况，设定合理的亮灯时间，进一步降低能源消耗。
四、工程施工1. 施工前准备：按照设计方案，在电梯井道内预留照明设施安装位置，确保施工顺利进行，不影响电梯的正常使用。
2. 线缆敷设：合理规划线缆走向，使用阻燃材料保证线路的安全性，并根据电梯井道的特点，采用合适的敷设方式，避免线缆杂乱，影响美观。
3. 灯具安装：按照设计要求，将选好的LED灯具安装到井道内合适的位置，并确保安装牢固稳定，不受外力影响。
4. 控制系统安装：按照设计要求，将照明控制系统的传感器和开关安装在合适的位置，确保其灵敏度和稳定性。
5. 电气连接：按照设计要求，正确连接灯具和控制系统的电源线路，确保电气安全和正常运行。
高层住宅电梯井照明系统照明灯具施工设计方案一、概述高层住宅电梯井照明系统的设计旨在确保电梯井内的照明充分明亮，提供安全、舒适的使用环境。
本文将以电梯井照明系统的施工设计方案为主题，详细介绍其设计要求、施工流程和注意事项。
二、设计要求1. 亮度要求：电梯井内的照明光源应保持明亮且均匀，确保乘客在进出电梯时能够清晰地看见周围环境，同时避免产生强烈的刺眼感。
2. 节能要求：照明系统的设计应尽可能采用节能型灯具，并结合感应器等智能控制技术，实现按需照明，减少能源浪费。
3. 操作便捷：灯具的开关应设置在电梯井门口的便捷位置，方便乘客开关照明设备。
4. 安全可靠：照明设备的安装位置和固定方式应符合相关安全规范，防止跌落或其他意外事故的发生。
三、施工流程1. 设计方案确认：根据电梯井的具体结构和需求，综合考虑亮度要求、节能性能和操作便捷性，确定照明灯具的种类、数量、布局等设计方案。
2. 灯具选型：根据设计方案，选择符合要求的照明灯具，包括天花灯、壁灯等。
考虑到高层住宅电梯井的使用环境，应选择防尘、防水、耐久的灯具产品。
3. 线路布置：根据电梯井内的结构和灯具的位置，合理布置照明系统的电路线路，确保线路稳定、可靠。
4. 安装固定：按照设计方案和灯具的安装说明，进行灯具的安装和固定。
特别注意，在安装过程中严禁损坏电梯井内的任何设备和构件。
5. 连接电源：将灯具与电源连接，进行线路接线，确保灯具正常供电。
6. 调试测试：完成灯具的安装后，进行灯具的调试测试，确保亮度和光照效果满足要求。
7. 安全检查：完成调试后，进行全面的安全检查，确保电梯井内的照明系统安装稳固，不存在任何安全隐患。
四、注意事项1. 安全第一：在施工过程中，工作人员应穿戴符合安全标准的防护装备，如安全帽、手套等。
严禁违反施工安全规范，确保工人的人身安全。
2. 严禁乱丢乱放：施工过程中产生的垃圾、废弃材料等应及时清理，严禁乱丢乱放，确保施工现场的整洁美观。
高层住宅电梯井照明系统照明灯具设备施工设计方案一、设计目的和原则高层住宅电梯井照明系统的设计目的是为了确保在紧急情况下，居民和救援人员能够安全地进入和离开电梯井区域。
该设计方案将遵循以下原则：1. 安全可靠：确保照明系统的设备和电气连接符合国家安全标准，能够稳定运行并在紧急情况下提供足够的照明。
2. 节能环保：采用高效节能的照明灯具设备，通过合理的光源布局和控制系统来降低能耗并减少对环境的影响。
3. 美观舒适：考虑到电梯井是居民进出的重要空间之一，照明系统的设计应当注重美观和舒适性，以提升居民的使用体验。
二、电梯井照明系统设计方案1. 照明灯具选择根据层高和井道尺寸，建议采用LED射灯作为电梯井照明的主要灯具。
LED射灯具有耐用、节能且可控性强的特点，能满足井道内照明的基本需求。
同时，射灯还能提供较为集中的光照，确保井道内各个区域都能得到足够的照明。
2. 光源布局为了确保整个电梯井区域得到均匀的照明，需要合理布局光源。
我们建议按照每四平方米一个射灯的比例进行照明设备的布置，尽量避免出现照明盲区。
并且，应将照明灯具安装在井道上方的天花板上，以便充分利用光的反射，在电梯井内提供均匀的照明效果。
3. 照明控制系统为了进一步节能和提高照明系统的可控性，应采用智能化的照明控制系统。
该系统可以设置自动调光功能，根据电梯井使用情况和周围光照强度来自动调整灯光亮度，避免能耗的浪费。
同时，在紧急情况下，照明控制系统应具备紧急照明功能，确保居民和救援人员能够清晰地看到井道内的情况。
4. 安全检测装置为了确保照明灯具设备的运行安全可靠，必须配备相应的安全检测装置。
该装置可以监测灯具的工作状态、电流、电压和温度等参数，并在异常情况下及时报警并切断电源，以保护照明设备和避免潜在的安全风险。
5. 供电和接线供电系统应符合国家电气安全标准，在供电过程中采取合适的防护措施。
此外，必须进行合理的接线布置，确保照明灯具设备与电源之间的连接稳定可靠，并防止接线故障引起的安全隐患。
电梯井道灯的技术参数-概述说明以及解释1.引言1.1 概述电梯井道灯是安装在电梯井道内的一种照明设备，主要用于提供井道内的照明效果，确保乘客在进出电梯时具有良好的视觉环境。
随着电梯行业的快速发展，电梯井道灯的技术参数也越来越受到关注。
在电梯井道灯的技术参数中，亮度、色温、色彩还原指数等是我们关注的重点。
亮度决定了井道内的照明强度，足够的亮度可以确保乘客在进出电梯时不会感到阴暗或者视觉上的不适，提高乘客的安全感。
而色温则影响了井道灯的光线色彩，一般来说，较高的色温可以增强照明效果，使得井道内看起来更加明亮。
另外，色彩还原指数是衡量光源还原被照射物体本来色彩能力的指标，对于电梯井道灯来说，较高的色彩还原指数可以使乘客准确地辨别物体的颜色，提高视觉体验。
此外，电梯井道灯的功耗、寿命以及防水等级也是我们需要关注的技术参数。
功耗直接关系到电梯的能效性能，较低的功耗可以降低电梯运行的能耗，提升能源利用效率。
而灯的寿命则是衡量其使用寿命的指标，具有较长使用寿命的电梯井道灯可以降低更换和维修的成本。
此外，考虑到井道内环境的特殊性，电梯井道灯的防水等级也需要符合相应的要求，确保其正常工作并避免损坏。
总的来说，电梯井道灯的技术参数直接影响着其照明效果、能效性能和使用寿命等方面。
了解和掌握这些技术参数，能够更好地选择和使用适合的电梯井道灯，提供更加安全和舒适的乘梯体验。
因此，在电梯行业日益发展的今天，我们有必要深入了解电梯井道灯的技术参数，并不断推动其技术的创新和发展。
1.2 文章结构本文将详细讨论电梯井道灯的技术参数。
文章由引言、正文和结论三个部分组成。
在引言部分，我们将概述电梯井道灯的基本背景和重要性，并对文章的结构进行简要介绍。
同时，我们明确了研究的目的，即通过探讨电梯井道灯的技术参数，来加深我们对其性能和应用的理解。
正文部分将分为三个小节，分别介绍电梯井道灯的三个关键技术参数。
在技术参数一的部分，我们将详细探讨其中一个重要参数，并分析其对电梯井道灯性能的影响。
住宅楼电梯井照明施工方案一、概述住宅楼电梯井照明施工方案旨在为住宅楼电梯井提供合适的照明条件，确保居民的安全和便利。
本方案将介绍照明设备的选择、布置和安装等相关内容。
二、照明设备选择1. 光源类型根据电梯井的需求和实际使用情况，选择适当的光源类型。
常见的光源类型包括荧光灯、LED灯等。
本方案将采用能效高、寿命长的LED灯作为照明光源。
2. 灯具选择选择符合要求的灯具，具备保护等级高、防水防尘、抗震性能好的特点。
灯具应具备光散射均匀、显色指数高、功耗低等特点，以提供舒适明亮的照明效果。
三、照明布置方案1. 照明点位确定根据电梯井的结构和尺寸，在合适的位置设置照明点位。
照明点位应均匀分布，确保照明光线覆盖到电梯井的各个角落。
2. 光线控制考虑到节能和使用便利性，本方案将配置光线感应开关，当电梯井内没有人员时，自动关闭照明，以减少能源的浪费。
四、照明安装方案1. 灯具安装位置在电梯井顶部和侧壁适当位置设置灯具安装支架，并根据实际需要选择安装灯具的数量。
灯具安装位置应与电梯井的结构相配合，以确保安装牢固、稳定。
2. 电源布置根据电梯井内照明灯具数量和功率要求，合理规划电源线路。
电源线路应符合电气安全标准，并保证线路的可靠性和绝缘性能。
五、安全措施1. 防水防潮在电梯井内安装灯具时，应采取防水防潮措施，确保灯具的正常使用。
根据实际情况，可以选择防水灯具或者加装防潮罩等方式来达到防水防潮的效果。
2. 安全电压为避免触电事故的发生，照明系统的电压应符合相关标准，保证在使用过程中不会出现电击的风险。
同时，在照明设备的安装和维护中，应采取必要的安全措施，严禁私拉乱接电线，确保操作人员的人身安全。
六、施工进度与验收参考施工时间表，制定合理的施工进度安排。
施工人员应按照相关规定进行操作，确保施工质量和安全。
施工完成后，进行验收工作，确保照明系统的正常使用和达到预期效果。
七、维护与管理定期检查照明设备的工作状态，及时更换损坏的灯具和维修电路中的故障。
id=1014 关于电梯井道的照明设计问题江苏省建设工程设计施工图审核中心许秀芳
一、相关规定
1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”
二、设计中应考虑的问题
1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V，这时，必须装设30mA瞬时动作的剩余电流保护装置（RCD），以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电光源。
听说最近已有36V电压的紧凑型节能荧光灯问世，如果落实了，可优先选择。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W 和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
例如，当井道50m长时，需设1250VA的照明变压器。
而且此变压器必须是安全隔离变压器。
6、36V照明出线不应设PE线。
详见《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
7、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
8、井道照明管线如果明敷，应采用防火线缆和防火保护管，见《通用用电设备配电设计规范》GB 50055-93第3.3.7条规定。
9、设在电梯机房和底坑的井道照明开关应采用双控开关。
以上所述主要是针对36V照明方案的，如果采用220V照明，情况就简单多了，在此不再赘述。
三、在审图时发现设计中普遍存在的问题
1、不考虑照明线路的电压损失问题，不管井道长度，甚至超高层建筑也采用36V井道照明。
2、光源与电压不匹配，36V照明电压却采用紧凑型节能荧光灯。
3、只注意7m间距，忽视50 lx的照度要求，不作计算，心中无数，随便选择光源功率。
不少人选25W或40W白炽灯按7m灯距安装，离50 lx照度要求差距甚远。
4、36V照明线路未设过载和短路保护，不少人误加一根PE线。
四、小结：电梯井道照明设计看来事小，但存在的问题却不少，在此抛砖引玉，希望同行多多交流，加深对规范理解，提高设计质量，确保施工维修工作的正常进行和人身安全。
2009.3.12。
