id=1014 关于电梯井道的照明设计问题江苏省建设工程设计施工图审核中心许秀芳一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V，这时，必须装设30mA瞬时动作的剩余电流保护装置（RCD），以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电光源。
听说最近已有36V电压的紧凑型节能荧光灯问世，如果落实了，可优先选择。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W 和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
电梯井道照明系统维修手册第一章概述一、引言电梯是现代社会生活中不可或缺的设备之一。
在日常使用中，电梯井道照明系统的正常工作十分重要，不仅保障乘客乘坐的安全，也方便维修人员进行检修和维护。
本维修手册旨在提供电梯井道照明系统的维修流程和注意事项，确保系统的稳定运行。
二、系统概述电梯井道照明系统主要包括照明灯具、电路控制设备和供电系统三部分。
照明灯具通常安装在电梯井道的顶部或墙壁上，通过电路控制设备进行开关控制，并依靠供电系统提供电能。
第二章维修流程一、故障排除1. 维修前准备在进行故障排除之前，请确认维修人员具备相应的维修经验和必备工具，确保维修过程安全可靠。
2. 工作流程（1）观察井道灯是否正常工作。
（2）检查电缆和线路连接情况，确认是否有松动或断开的现象。
（3）检查电源供电是否正常，可使用万用表测量电压是否稳定。
（4）检查开关和控制装置，观察是否存在异常情况。
（5）针对发现的问题，进行逐一排查和修复。
二、维护保养1. 定期清洁定期清洁照明灯具，防止积灰影响亮度和散热效果。
2. 检查电缆和连接定期检查电缆和线路连接，确保连接牢固，并及时更换老化的电缆。
3. 定期检修控制设备定期检修开关和控制装置，确保其正常运行，如有问题及时更换或维修。
4. 定期检测电源供电定期测量电源供电电压是否符合要求，如有异常情况及时处理。
第三章注意事项一、安全第一在进行维修和保养工作时，务必遵守安全操作规程，佩戴个人防护装备，并注意周围环境的安全。
二、照明灯具选择根据电梯井道的实际情况和要求，选择适当的照明灯具，确保亮度和照明范围满足要求。
三、电缆敷设电缆敷设应符合相关规范，避免过度弯曲和受外力损坏，确保电缆的安全性和稳定性。
四、供电系统可靠性供电系统应采用可靠的电源，并设置过载保护和短路保护装置，确保电能供应的稳定性。
五、定期维护计划制定电梯井道照明系统的定期维护计划，并按计划执行，确保系统的长期稳定运行。
第四章总结电梯井道照明系统的维修工作对于电梯的正常运行和使用安全至关重要。

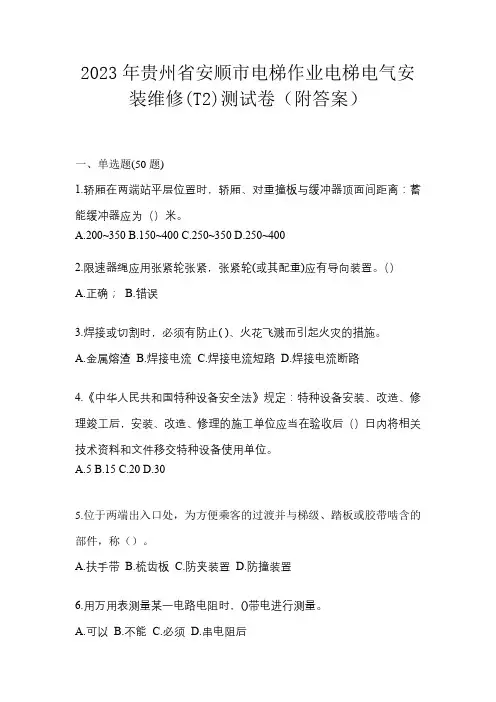

2023年贵州省安顺市电梯作业电梯电气安装维修(T2)测试卷（附答案）一、单选题(50题)1.轿厢在两端站平层位置时，轿厢、对重撞板与缓冲器顶面间距离：蓄能缓冲器应为（）米。
A.200~350B.150~400C.250~350D.250~4002.限速器绳应用张紧轮张紧，张紧轮(或其配重)应有导向装置。
（）A.正确；B.错误3.焊接或切割时，必须有防止( )、火花飞溅而引起火灾的措施。
A.金属熔渣B.焊接电流C.焊接电流短路D.焊接电流断路4.《中华人民共和国特种设备安全法》规定：特种设备安装、改造、修理竣工后，安装、改造、修理的施工单位应当在验收后（）日内将相关技术资料和文件移交特种设备使用单位。
A.5B.15C.20D.305.位于两端出入口处，为方便乘客的过渡并与梯级、踏板或胶带啮含的部件，称（）。
A.扶手带B.梳齿板C.防夹装置D.防撞装置6.用万用表测量某一电路电阻时，()带电进行测量。
A.可以B.不能C.必须D.串电阻后7.当轿厢载重超过额定重量时()。
A.电梯不再响应内选信号B.电梯只响应外召信号C.电梯不关门，超载铃报警D.电梯不再响应外召，只响应内选信号8.层门方向指示灯是设置在层门上方或一侧，显示轿厢运行( )的装置。
A.方向B.层站C.层站和方向D.呼梯方向9.《特种设备安全法》规定：特种设备检验机构及其检验人员利用检验工作故意刁难特种设备生产、经营、使用单位的，特种设备生产、经营、使用单位有权向()投诉，接到投诉的部门应当及时进行调查处理。
A.监察部门B.负责特种设备安全监督管理的部门C.纪检部门10.沿门两侧垂直门导轨滑动开启的门，称之为()A.水平滑动门B.铰链门C.栅栏门D.垂直滑动门11.加工容易，应用广泛的花键连接是（）。
A.梯形齿花键连接；B.渐开线齿花键连接；C.三角形齿花键连接；D.矩形齿花键连接12.（）是由上、下限位开关组成，如果减速开关未起作用，限位开关则动作，使电梯停止，切断方向接触器或方向继电器。
电梯井道灯的技术参数电梯井道灯是一种用于照明电梯井道的设备，它的技术参数对于电梯的正常运行和乘客的安全起着重要的作用。
井道灯一般安装在电梯井道的顶部或侧面，以提供足够的光照，确保乘客在进出电梯时能够清晰地看到周围环境，避免发生意外。
井道灯的光源类型是关键的技术参数之一。
常见的光源类型包括白炽灯、荧光灯和LED灯。
白炽灯是传统的井道灯光源，它的优点是价格低廉，但能耗较高，寿命较短。
荧光灯则是一种节能型的光源，它的优点是寿命较长，但启动时间较长，亮度也有一定的衰减。
而LED灯则是目前最常用的井道灯光源，它的优点是能耗低，寿命长，亮度高，而且启动时间短，非常适合用于电梯井道照明。
井道灯的亮度也是一个重要的技术参数。
亮度的大小直接影响到乘客在进出电梯时的视觉感受和安全性。
亮度过低会使乘客无法清晰地看到周围环境，容易发生意外。
而亮度过高则会刺激乘客的眼睛，造成不适。
因此，井道灯的亮度需要根据电梯井道的实际情况进行合理的调节，以保证乘客的舒适感和安全性。
井道灯的颜色也是一个需要考虑的技术参数。
一般情况下，井道灯的颜色选择为白色或冷光色。
白色光线能够提供较为明亮的照明效果，使乘客能够清晰地看到周围环境。
而冷光色则给人一种清新、明亮的感觉，能够增加乘客的舒适感。
在选择井道灯颜色时，需要考虑电梯井道的实际情况和乘客的需求，以达到最佳的照明效果。
井道灯的安装位置也是需要注意的技术参数之一。
一般情况下，井道灯会安装在电梯井道的顶部或侧面。
安装在顶部的井道灯能够提供全方位的照明效果，使整个井道都能得到充分的照明。
而安装在侧面的井道灯则能够更好地照亮电梯门口的区域，方便乘客进出电梯。
在安装井道灯时，需要考虑到电梯井道的实际情况和乘客的需求，以保证照明效果的最佳化。
电梯井道灯的技术参数是保证电梯正常运行和乘客安全的重要因素。
在选择井道灯时，需要考虑光源类型、亮度、颜色和安装位置等因素，以确保照明效果的最佳化。
只有充分满足乘客的需求，才能够提供一个安全、舒适的乘梯环境。
电梯井道照明设计中应考虑的问题●1、电梯井道照明电压的选择：电梯井道内部空间有限属狭小工作场所，为了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失，井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。
●2、电梯井道照明光源的选择：当采用36V照明时，可选用36伏特荧光灯或白炽灯。
●3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、60W、100W，设计时宜采用60W。
●4、井道照明灯具间距问题：《电梯工程施工质量验收规范》GB 50310-2002无灯距要求；《民用建筑电气设计规范》JGJ 16-2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具，是无法满足50lx的要求。
建议当采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度的要求。
●5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0.8的功率因数。
例如，当电梯井道长度为50米时，需设1.250KVA的照明变压器。
●6、36V照明出线应设保护电器，导线截面的选择要与保护开关相配合。
●7、36V照明回路不应设PE线。
参见：《建筑照明设计标准》GB 50034-2004第7.2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。
●8、井道照明管线宜暗敷，当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB 50055-93第3.3.7条。
●9、设在电梯机房和底坑的井道照明开关应采用双控开关。
●二、电梯井道照明设计相关规定●1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。

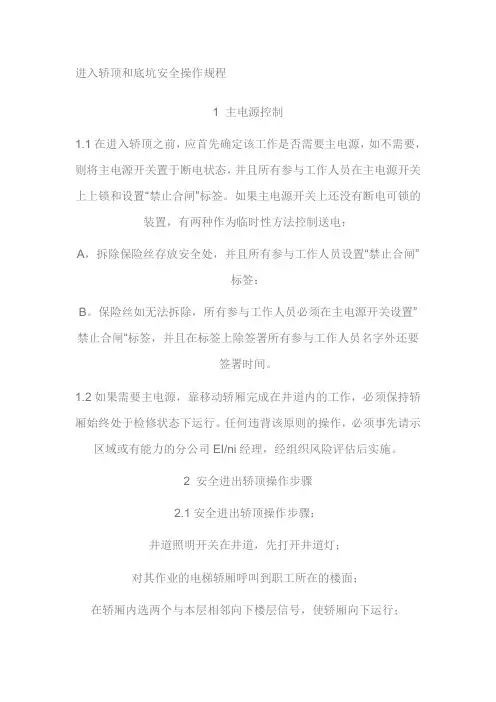

进入轿顶和底坑安全操作规程1 主电源控制1.1在进入轿顶之前，应首先确定该工作是否需要主电源，如不需要，则将主电源开关置于断电状态，并且所有参与工作人员在主电源开关上上锁和设置“禁止合闸”标签。
如果主电源开关上还没有断电可锁的装置，有两种作为临时性方法控制送电：A，拆除保险丝存放安全处，并且所有参与工作人员设置“禁止合闸”标签：B。
保险丝如无法拆除，所有参与工作人员必须在主电源开关设置”禁止合闸“标签，并且在标签上除签署所有参与工作人员名字外还要签署时间。
1.2如果需要主电源，靠移动轿厢完成在井道内的工作，必须保持轿厢始终处于检修状态下运行。
任何违背该原则的操作，必须事先请示区域或有能力的分公司EI/ni经理，经组织风险评估后实施。
2 安全进出轿顶操作步骤2.1安全进出轿顶操作步骤：井道照明开关在井道，先打开井道灯；对其作业的电梯轿厢呼叫到职工所在的楼面；在轿厢内选两个与本层相邻向下楼层信号，使轿厢向下运行；用层门钥匙打开层门，通过打开层门的方法，将轿厢顶停在从层门口只接触到轿顶检修盒，并且便于进入轿顶的合适的位置；如果轿厢不是因打开层门被强制停止的，或者说轿厢是自动停靠下层站的状态下，需观察轿门关闭〔确认轿内没有乘客〕等候10秒钟确认没有移动。
以验证本层门安全回路是否有效；将急停开关打到停止位置；关上层门等候10秒，再打开层门，确认轿厢没有移动，以验证急停开关是否有效；将轿顶检修开关拨到检修位置；打开轿顶照明灯；进入轿顶关闭层门，站立靠轿顶中间位置；将急停开关恢复正常位置；先点动下行方向按钮、再点动上行方向按钮操作轿厢检修速度运行，以验证检修开关、按钮的有效性；开始井道的工作。
操作人员需主持和助手，两人组成；一人将电梯脱离群控，等候电梯完成分配指令；注：〔Miconic-10 Over lay控制与GC控制在电梯脱离群控后返回状况不同〕一人在层门外通过对讲机通知机房操作检修下行，此时层门打开层门，确认轿厢没有移动，以验证本层门安全回路是否有效；同时在层门处将轿顶急停开关打到停止位置，关闭层门通知机房检修下行，再打开层门，确认轿厢没有移动，以验证急停开关是否有效;接下操作程序按本文2.1.8到2.1.13条要求操作。
2024电梯操作证考试模拟试题电梯操作证全程为中华人民共和国特种设备作业人员电梯操作证,是由质量技术监督部门颁发。
一、填空题（1）进入底坑时，必需先断开底坑急停平安开关，若底坑较深时，应备有梯子上下。
底坑照明应为36V平安电压照明。
（2）修理、保养时严禁在机房里将门电联锁勾线作载人运用，机房检修试车应实行封锁厅、轿门措施，防止自动信号开门载人。
（3）施工时，必需戴好平安帽，穿绝缘鞋登高作业应系好平安带，工具要放在工具袋内，大工具要用保险绳扎好妥当放置。
(4)进出轿厢、轿顶须思想集中，看清轿厢的详细位置，严禁电梯外门一打开就进去，以防踏空下坠，在电梯未停妥之前，严禁从轿内或轿顶跳进、跳出。
(5)进入轿顶，须先断开轿顶急停开关或置轿顶为检修状态打开照明开关，再起先检查保养工作。
离开轿厢后，必需关好内、外门(6)在轿顶开车时，应亲密留意四周环境，由专人下达正确的口令，开动前，轿顶人员要站好平安位置，不得将头和肢体伸出轿顶边缘，严禁依靠、手扶轿顶轮等运动部件。
（7）轿顶修理人员禁止踩踏门机，接线盒等电气部件。
（8）严禁一脚踩在轿顶，另一脚踏在井道或其它固定物上作业。
（9）在轿顶检修修理保养工作时，切忌靠近或挤压防护栏，并应留意对重与轿厢间距，人体切勿伸出防护栏。
（10）机房操作电梯运行时，应确保轿内无乘客，厅、轿门关闭，先切断门电机限制电源，再操作电梯运行。
（11）禁止井道上、下同时工作。
必需上下协作工作时，底坑人员必需戴好平安帽。
（12）给转动部位加油、清洗或视察钢丝绳的磨损状况时，必需停止运用电梯并且切断电梯电源。
（13）运用的行灯必需带防护罩，电压为36V以下。
（14）假如必须要短接门锁检查电梯门锁故障时，千万要保证电梯处于检修状态。
检查完毕后，务必先断开门锁短接线后才能让电梯复位到正常状态。
（15）假如要用三角钥匙打开厅门，肯定要看清晰轿厢的位置，不要想当然地认为电梯肯定就在什么位置。
（16）运用喷灯时，装油量不得超过3/4，应运用煤油，严禁运用汽油。
关于电梯井道的照明设计问题一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设臵永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设臵一控制开关”。
2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设臵照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设臵控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。
”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V这时，必须装设30mA瞬时动作的RCD，以防人身电击。
2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电电源。
3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W和100W五档，设计时宜采用60W。
如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。
4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。
因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。
5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。
例如，当井道50m长时，需设1250V A的照明变压器。
6、36V照明出线应设保护电器，导线截面的选择要与保住开关相配合。
电梯井安全防护技术要求电梯井安全防护是指在电梯井内设置各种安全设施和采取相应措施，以保障电梯使用者和维修人员的人身安全。
以下是电梯井安全防护技术要求的一些重点内容：1. 井道防护门：电梯井道入口要设置井道防护门，防止意外坠落和非法进入。
井道防护门应具备闭合状态自锁功能，确保门扇紧闭。
井道防护门的开启速度和力度应符合相关标准，避免对人员造成伤害。
2. 井道照明系统：电梯井道内应有足够的照明设施，确保人员在井道内可以清晰地看到周围环境。
照明设施应安装在井道壁、井道顶棚或底坑墙上，以避免对电梯部件和维修人员产生损害。
3. 安全警示标志：电梯井道内应设置明显的安全警示标志，告知人员禁止进入或者注意安全。
标志图案要清晰可见、易于理解，并符合相关标准要求。
4. 支撑装置和护栏：在电梯井道内的各个工作位置，应设置稳固的支撑装置，以确保人员站立和移动时的安全。
工作位置的上部应设置适当高度的护栏，防止人员从井道坠落。
5. 维修开关：电梯井道内应设置维修开关，用于电梯停止运行时的维修工作。
维修开关应能够独立控制电梯的上下行，确保维修人员的人身安全。
6. 底坑安全防护装置：电梯井底坑部位应安装相应的安全防护装置，防止人员误入底坑造成伤害。
底坑安全防护装置应具备防水、防火等性能，并符合相关国家标准。
7. 电气安全保护：电梯井道内的电气设备应符合国家电器安全标准，经常检查和维护。
电气线路应设置绝缘、避雷器等保护装置，确保电气系统稳定可靠，避免因电气故障造成人员伤害。
8. 视频监控系统：为增加对电梯井道内情况的监控和管理，可以在电梯井道内设置视频监控系统。
监控系统应具备高清晰度、全天候录像等功能，方便后期查看和分析。
9. 防火措施：电梯井道应设置相应的防火门或防火墙，以防止火灾在井道蔓延，并保障人员从井道疏散。
防火门或防火墙应符合防火标准的要求，能够长时间抵抗火灾侵袭。
10. 定期检查和维护：对电梯井道的安全防护设施和设备进行定期的检查和维护，确保其正常运行和有效使用。
电梯井道照明线路开关的选择
随着城市现代化的快速发展，高层建筑物的数量越来越多，安装电梯已经成为高层建筑物的重要基础设施。
电梯井道内照明线路的布置及其开关的选择直接影响着电梯的正常运行，关系着建筑物的使用性能。
文章通过借助工程实例对电梯井道内照明配电干线的开关选择进行分析，以期为相关人员提供可借鉴价值。
标签：电梯井道；照明线路；微型断路器
随着高层建筑物的民用、商用范围逐渐扩大，电梯的使用频率大大增加。
以“民用建筑电气设计规范（JGJ16-2008）”中对电梯井道照明作出的规定为依据[1]，应设置≥50lx的照度，且满足：（1）于电梯井道两端0.5m范围内分别设置盏灯，并以7m为间隔在整条井道内设置盏灯，照明线路的控制开关应设置在井道底坑以及井道顶部的机房内；（2）照明电源在通常情况下应设置为36V，在实际情况要求220V的情况下应设置动作保护器对剩余电流进行控制。
在高层建筑物中，应以计算电流作为其电梯井道照明线路开关的选择标准，并对导线进行布置。
此外，对于≥30层高的建筑物，应从多方面考虑到电压损失、过负荷保护、灯具特征以及短路保护等因素以确保线路照明正常运作。
1 工程实例
文章以某层高为31层的建筑物为研究对象，该建筑物层间距为3m。
整栋建筑的配电室设置在地下一层，公共用电由容量为630kV A、长铜母线3（80×80）+1×（63×6.3）的两个室外变箱控制，且均以电源380/220V、规格ZRYJV22-4×150mm2的电缆线连接地下一层的配电柜。
其中，线路1长50m，线路2长100m，通过配电柜分配，两路分别连接风机、应急照明灯具。
该电梯井道内的应急照明线路为两根NHYJV型号的电缆线路，以树干式结合放射式的方式提供电源，规格4×35+1×16mm2。
在电梯井道内以四层为间隔装置应急双电源切换箱，并装置专门的一双电源切换箱于建筑物顶部负责照明，其回路包括航空障碍灯、电梯井道照明、井道插座、机房照明与插座等，其中利用容量500V A、220/36V的变压器负责电梯井道照明回路的供电需求，并以干线T接的方式将其与供电干线连接，确保供电正常。
在电梯井道两端0.5m范围内装置灯具一盏，以建筑物奇数层作为装置灯具的标准，每奇数层各一盏，共17盏，照明灯选择功率13W、光通量900的紧凑型节能灯。
2 电梯井道照明线路开关的选择
由于电梯井道照明线路在工作过程中具有一定的不稳定性，且容易受到其他外部因素的影响，如用电量过大或线路短路等问题，因此，在对其进行保护时应考虑到过负荷、短路等因素，并确保照明灯具的启动电流不会对其造成影响[2]。
2.1 电梯井道照明线路保护的控制
文章工程实例中，高层建筑物的电梯井道照明线路在尾端出现短路情况时，其回路包括较多的阻抗元件，如3号低压导线、1号低压电缆、2号低压电缆、高压系统、220/36V变压器、低压母线以及10/0.4kV变压器等。
以《工业与建筑配电设计手册》中所给的数据为依据，线路短路电流的计算可以通过对回路中各阻抗元件的单相L-N进行计算得出，即Id=105.2A
电梯井道照明线路进行保护应满足三方面条件：
（1）采取低压短路器对照明线路进行保护时应以≥4-7倍的线路计算电流作为其长延时脱扣器的整定电流，即
Izd1≥Kzd1IB
（2）采取低压短路器对照明线路进行保护时应以大于等于4-7倍的线路计算电流作为其瞬时过电流脱扣器的整定电流，即
Izd3≥Kzd3IB
（3）照明线路短路器的灵敏性应通过对断路器瞬时过电流脱扣器整定电流进行控制，确保其≤1/1.3倍的照明线路尾端的最小电流，即
Izd3≤Id/1.3
式中，Kzd1、Kzd3均表示可靠系数，分别取1.1、6；Izd1、Izd3表示断路器长延时与瞬时过电流脱扣器整定电流；Id表示照明线路预期短路电流的最小值，即TN系统中的单相短路电流。
2.2 电梯井道照明线路开关的选择
在本工程实例中，电梯井道内共设置18套灯具，IB表示其回路计算电流，即
IB=P/Ucos？渍=18×13/（36×0.9）=7.2A
故Izd1≥1.1×7.2=7.9A，初取Izd1=16A
断路器瞬时过电流脱扣器整定电流为
Id/1.3≥Izd3≥Kzd3IB
即105.2/1.3≥Izd3≥6×7.2
80.92≥Izd3≥6×7.2
根據以上计算要求，应选择微型断路器作为照明线路的开关，由于其具有B 特性曲线，且短路跳闸动作电流在3-5In范围内，经过计算，其最大值为81.31，最小值为43.2，符合条件。
灯具的功率因素若为0.8或更低值，则无法调整到微型断路器的要求，照明线路的计算电流经计算会达到48.6，是灯具启动电流的6倍，这一情况无法避开，则不符合要求。
此外，灯具干线也不能选择BV6m2，这样会导致照明线路回路电阻增加到60%及以上，降低短路电流以及断路器的灵敏性，无法避开照明灯具的启动电流，同样不符合要求。
同时，此工程实例中若选择普通C型断路器，经过计算得出其动作电流为5-10In，最大值为180>81.31，则不符合条件。
因此，在该工程中电梯井道照明线路保护微型断路器的最佳选择为微型断路器。
塑壳断路器的瞬时动作电流倍数最然可以调整，更加方便，但在此工程中利用明显过于浪费资源。
3 结束语
综上所述，电梯井道照明线路开关的正常动作容易受到多方面因素的影响，如供电线路的距离、电阻大小以及单相短路电流的实际情况等，因此，在选择开关的过程中应加强校验短路器的工作性能[3]。
在利用低压短路器对线路照明进行控制时，应注意到短路器自身的整定电流能力、照明线路的短路电流大小以及短路灵敏程度，避免出现由于电缆界截面积过大或过小而导致的短路器保护作用失灵的情况[4]。
当电源导线截面积可以控制时，即加大时，则能够更好地发挥降低电源导线电阻的作用，此时通过增加线路短路电流能够更有效发挥短路保护作用，从而达到最大程度降低电压损失的目的。
参考文献
[1]陈洁，韩凯阅.多地远程控制器及其在电梯井道照明中的应用[J].灯与照明，2013，37（2）：54-56.
[2]钟忠.住宅电梯井道照明设计的一点探讨[J].重庆建筑，2012，11（11）：41-42.
[3]刘丽芳，祝志清.电梯井道照明设计探讨[J].工程建设与设计，2011，13（9）：95-96+105.
[4]胡忠魁，陈利恒，刘化吉等.电梯井道照明线路开关的选择[J].电气技术，2009，3（12）：105-106.。
