电梯井道照明设计要点

电梯井道照明设计中应考虑的问题●1、电梯井道照明电压的选择:电梯井道内部空间有限属狭小工作场所,为了保证施工及维修人员不受点击，设计时宜选用36伏特安全电压；需要注意的是在高层建筑中井道长度超过50m接近或超过100m时，为减小电压损失，井道照明电压应采用220伏特，同时应设30mA瞬时动作的RCD。

●2、电梯井道照明光源的选择:当采用36V照明时,可选用36伏特荧光灯或白炽灯.●3、36伏特白炽灯功率的选择：36伏特白炽灯功率分为15W、25W、40W、60W、100W,设计时宜采用60W。

●4、井道照明灯具间距问题：《电梯工程施工质量验收规范》GB 50310-2002 无灯距要求；《民用建筑电气设计规范》JGJ 16—2008规定每隔7m设一盏灯，设计时如只按照7米一盏照明灯具,是无法满足50lx的要求。

建议当采用60W白炽灯时，每隔3m设一盏照明灯具，以满足规范对照度的要求。

●5、220V/36V照明变压器容量的确定：应按（井道长度/3）×60瓦估算，再考虑0。

8的功率因数。

例如，当电梯井道长度为50米时，需设1。

250KV A的照明变压器.●6、36V照明出线应设保护电器,导线截面的选择要与保护开关相配合。

●7、36V照明回路不应设PE线。

参见：《建筑照明设计标准》GB 50034—2004第7。

2.13条关于“安全特低电压供电应采用安全隔离变压器，其二次侧不应做保护接地”的规定，其目的是防止高电压侵入到特低电压侧而导致不安全。

●8、井道照明管线宜暗敷,当明敷时应采用防火线缆和防火保护管，参见《通用用电设备配电设计规范》GB 50055—93第3。

3。

7条.●9、设在电梯机房和底坑的井道照明开关应采用双控开关.●二、电梯井道照明设计相关规定●1、《电梯工程施工质量验收规范》GB 50310—2002第4。

2.5条5款：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0。

id=1014 关于电梯井道的照明设计问题江苏省建设工程设计施工图审核中心许秀芳一、相关规定1、《电梯工程施工质量验收规范》GB 50310-2002第4.2.5条5款规定：“井道内应设置永久性电气照明，井道内照度应不得小于50 lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关”。

2、《民用建筑电气设计规范》JGJ 16-2008第9.4.5条2款规定：“井道内应设置照明，且照度不应小于50 lx，并应符合下列要求：1）应在距井道最高点和最低点0.5m以内各装一盏灯，中间每隔不超过7m的距离应装设一盏灯，并应分别在机房和底坑设置控制开关；2）轿顶及井道照明电源宜为36V；当采用220Ｖ时，应装设剩余电流动作保护器。

”二、设计中应考虑的问题1、照明电压的选择：由于电梯井道属狭小工作场所，为保证施工及维修人员的安全，应优先采用36 V安全电压；但当井道长度超过50m、接近或超过100m时，为减小电压损失确保照明质量，照明电压应采用220V，这时，必须装设30mA瞬时动作的剩余电流保护装置（RCD），以防人身电击。

2、照明光源的选择：当采用36V照明时，唯一的选择是采用白炽灯，因为36V电压无法启辉荧光灯等气体放电光源。

听说最近已有36V电压的紧凑型节能荧光灯问世，如果落实了，可优先选择。

3、白炽灯功率的选择：查照明设计手册，36V的白炽灯功率有15W、25W、40W、60W 和100W五档，设计时宜采用60W。

如采用100W，因为发热量大，灯头温度高，安装和使用时还应注意防火安全。

4、灯距问题：上述两个规范中，一个无灯距要求，另一个规定每隔7m设一盏灯，如此规定与要求井道照度达到50 lx的规定是不能同时满足的。

因为通过计算，当采用60W白炽灯时，每隔3m设一盏灯方能基本满足该照度要求。

5、220V/36V照明变压器容量的确定：应按（井道长度÷3）×60W进行估算，再考虑0.8的功率因数。

框架结构电梯井道的构造要求电梯是我们生活中非常常见的设备之一，在现代建筑中更是不可或缺。

而对于电梯的构造，其井道结构是非常重要的一部分。

本文将重点介绍电梯井道的构造要求。

一、井道结构1. 井道壁：井道壁应该具备一定的防火性能和强度。

它的应力计算应该满足规定的标准。

2. 井道顶：井道顶也应该具备防火性能和强度。

同时，顶部应该采用非光泡型材料，以保证顶部的平整度和整体稳定性。

3. 井道底：井道底应该坚固耐用，同时能够承受电梯的重量和压力。

在井道底的设计中，需要考虑到基础的地质条件和井道底部的排水问题。

4. 支撑结构：为了保证电梯的安全性，井道需要设置支撑结构。

这些支撑结构应该具备足够的强度和承载能力，以确保井道的整体稳定性。

二、井道门1. 开门方式：电梯井道门的开门方式应该采用双开门式，以确保在井道门开门时工作人员和乘客都能够保持安全。

而且，井道门需要使用电子锁或者机械锁来保证门禁的安全性。

2. 门的材料：井道门的材料应选择不易燃的材料，例如钢板和玻璃等。

而且，这些材料应该具有一定的防火性能，这意味着在火灾时，井道门能够阻止火势蔓延。

3. 门的尺寸：井道门的尺寸应该根据电梯的规格和公共建筑标准进行设计。

三、井道照明为了确保井道内的安全，井道应该设置充足的照明设施。

在井道内的墙壁上，应该有足够的照明设施，以便员工能够清晰地看到井道内的情况。

而且，井道内的照明设备也应该具备防水、防爆等防护功能。

这样，在发生意外情况时，照明设备能够始终保持良好的工作状态，以便救援人员进行救援行动。

综上所述，电梯井道的构造应该从安全性和稳定性两个方面进行考虑。

只有在井道的结构设计和井道门以及照明设备的选材和尺寸方面考虑完善，才能够确保电梯的安全性。

对于建筑师、设计师以及相关工作人员来说，他们需要深入了解电梯井道的构造要求，以确保井道的设计和相关设施的选材都能够符合标准要求。

只有这样才能够保证电梯在运转过程中的安全性和可靠性。

井道照明系统设计方案一、方案背景井道照明系统是指在建筑物的楼梯、走廊、通道等公共区域中设置照明设备，以提供适当的光照条件，确保人员在井道区域中能够方便、安全地活动。

在现代建筑设计中，井道照明系统是一个重要的考虑因素，对于提高建筑物的舒适度和安全性具有重要意义。

二、系统组成1. 主电源与备用电源井道照明系统需要依靠稳定的电源来提供供电。

主电源可以通过市电供应，备用电源则可以采用电池或发电机组等设备，以应对主电源故障或停电情况。

2. 照明设备照明设备包括各种类型的灯具、光源等，根据需要选择合适的照明设备。

常见的照明设备包括荧光灯、LED灯、节能灯等。

3. 照明控制器照明控制器用于控制照明设备的开关、亮度等参数。

可以根据实际需求选择手动控制器、自动控制器或智能控制器等。

4. 输电线路与配电箱输电线路用于将电力从电源传输到各个照明设备，需要采用符合安全规范的电缆和配电箱进行连接和分配。

5. 其他辅助设备根据实际需要，可以考虑添加一些辅助设备，如照明传感器、紧急报警按钮等，以提高系统的灵活性和安全性。

三、系统设计考虑因素1. 光照需求根据井道区域的功能和使用需求，确定合适的光照水平和光照均匀度。

同时，考虑节能性和环保性，选择能效较高的照明设备。

2. 安全性井道照明系统必须满足相关安全标准，以确保人员在井道区域中的安全。

设计过程中要考虑防水、防火和防爆等特性，选择符合相关标准的照明设备。

3. 系统可靠性为了确保系统的正常运行，应考虑设置备用电源和故障自检装置，以及设备的可维护性和可替换性。

同时，合理布置输电线路，避免过长的线路和过多的接头，降低故障率。

4. 控制方式根据实际需求选择合适的照明控制方式，可以根据光感应、时间控制、人体感应等设计自动开关和调光系统，提高能源利用效率。

5. 成本和效益系统设计过程中要综合考虑各种因素，包括系统的初装费用、运行维护费用以及节能效果。

通过合理配置，优化系统性能，同时降低系统运行成本。

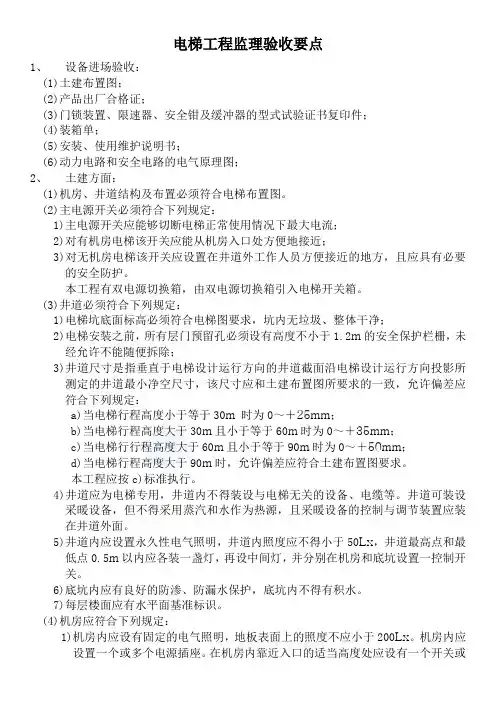

电梯工程监理验收要点1、设备进场验收：(1)土建布置图；(2)产品出厂合格证；(3)门锁装置、限速器、安全钳及缓冲器的型式试验证书复印件；(4)装箱单；(5)安装、使用维护说明书；(6)动力电路和安全电路的电气原理图；2、土建方面：(1)机房、井道结构及布置必须符合电梯布置图。

(2)主电源开关必须符合下列规定：1)主电源开关应能够切断电梯正常使用情况下最大电流；2)对有机房电梯该开关应能从机房入口处方便地接近；3)对无机房电梯该开关应设置在井道外工作人员方便接近的地方，且应具有必要的安全防护。

本工程有双电源切换箱，由双电源切换箱引入电梯开关箱。

(3)井道必须符合下列规定：1)电梯坑底面标高必须符合电梯图要求，坑内无垃圾、整体干净；2)电梯安装之前，所有层门预留孔必须设有高度不小于1.2m的安全保护栏栅，未经允许不能随便拆除；3)井道尺寸是指垂直于电梯设计运行方向的井道截面沿电梯设计运行方向投影所测定的井道最小净空尺寸，该尺寸应和土建布置图所要求的一致，允许偏差应符合下列规定：a)当电梯行程高度小于等于30m时为0～＋25mm；b)当电梯行程高度大于30m且小于等于60m时为0～＋35mm；c)当电梯行行程高度大于60m且小于等于90m时为0～＋50mm；d)当电梯行程高度大于90m时，允许偏差应符合土建布置图要求。

本工程应按c)标准执行。

4)井道应为电梯专用，井道内不得装设与电梯无关的设备、电缆等。

井道可装设采暖设备，但不得采用蒸汽和水作为热源，且采暖设备的控制与调节装置应装在井道外面。

5)井道内应设置永久性电气照明，井道内照度应不得小于50Lx，井道最高点和最低点0.5m以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关。

6)底坑内应有良好的防渗、防漏水保护，底坑内不得有积水。

7)每层楼面应有水平面基准标识。

(4)机房应符合下列规定：1)机房内应设有固定的电气照明，地板表面上的照度不应小于200Lx。

老旧小区住宅电梯土建井道部分施工方案一、项目概述随着城市化进程的加快，老旧小区的居民需求日益增长，而老旧小区住宅电梯的改造和建设成为了一个迫切的需求。

本施工方案针对老旧小区住宅电梯土建井道部分进行详细规划和施工安排，旨在为居民提供安全、便捷的电梯使用环境。

二、施工内容1. 基坑开挖：根据设计方案，在老旧小区内选定合适的位置进行基坑开挖，确保基坑规格符合标准要求。

在挖掘过程中注意与周边建筑、管线的相对位置和保持安全距离。

2. 基础施工：在基坑内进行基础施工，包括浇筑混凝土地基、敷设钢筋网、浇筑基础柱等步骤。

施工过程中要确保施工质量，严格按照施工图纸和设计要求进行操作。

3. 井道墙施工：采用预制混凝土板进行井道墙的施工，确保施工质量。

在施工过程中要注意混凝土板的安装水平和垂直度，确保井道墙的稳定性和整体坚固性。

4. 井道顶板施工：按照设计方案要求，选用适当的材料来施工井道顶板，如混凝土或钢板。

施工过程中要充分考虑井道顶板的承载能力和安全性，确保居民使用电梯时的安全。

5. 通风设施安装：井道内安装通风设施，确保井道内空气流通和居民的舒适度。

通风设施的安装位置和数量要根据设计要求进行安排，确保通风效果良好。

6. 楼层门套安装：在每个电梯出入口的楼层，安装楼层门套。

门套的选材和安装要符合国家标准，确保门套的美观和耐用性。

7. 井道照明设施安装：在井道内安装照明设施，确保井道内光线充足，使居民在使用电梯时能够清晰地看到周围环境，提高使用的安全性。

8. 安全设施配置：在井道内配置相应的安全设施，如防坠器、防撞装置等，确保居民在电梯内的安全。

三、施工流程1. 前期准备工作：包括施工现场的清理、技术人员的培训、施工设备和材料的准备等。

2. 基坑开挖：按照设计要求进行基坑开挖，保证基坑的尺寸和稳定性。

3. 基础施工：进行基础的混凝土浇筑、钢筋网敷设和基础柱的浇筑。

4. 井道墙施工：采用预制混凝土板进行井道墙的安装，确保施工质量。

电梯井道结构要求
引言
电梯井道是电梯系统中重要的组成部分，承载着电梯的运行和
安全。

为确保电梯运行的稳定性和乘客的安全，井道的结构必须满
足一定的要求。

本文将介绍电梯井道结构的要求和相关设计原则。

井道尺寸与结构
1. 井道的尺寸应符合国家标准和建筑规范的要求，包括宽度、
高度、深度等方面的要求。

2. 井道墙壁应采用耐火材料，以避免火灾时的传播和烟雾积聚。

3. 井道顶部应设有防护罩，以防止外物的进入和人员的意外伤害。

井道门设计
1. 井道门的材料应具有足够的强度和防火性能，以保障乘客的
安全。

2. 井道门应设有开关和安全锁装置，确保只在特定情况下开启，以防止误操作。

3. 井道门的开启宽度应符合国家标准和电梯制造商的要求，以方便乘客进出。

井道内装修和设备
1. 井道内应设有防火墙壁和抗震设施，以确保在火灾或地震等紧急情况下的安全性。

2. 井道内应设置足够的照明设备，以便维修、清洁和检查工作的进行。

3. 井道内的电缆和管道应整齐布设，避免交叉和纠缠，以便日常维护和故障排除。

井道通风和消防设备
1. 井道内应配备通风设备，以保持空气新鲜和循环，有效防止烟雾积聚。

2. 井道内应安装消防设备，包括灭火器、火灾报警器等，以提供紧急情况下的灭火和报警功能。

结论
电梯井道的结构要求对电梯的安全和乘坐体验起着至关重要的作用。

在设计和施工中，应严格按照国家标准和建筑规范的要求进
行操作，并确保井道的材料和设备符合相关的安全要求。

只有如此，才能保证电梯的正常运行和乘客的安全。

混凝土结构中的电梯设计规范一、前言随着城市化进程的不断推进，高层建筑的数量也越来越多，电梯作为高层建筑重要的垂直交通工具，其设计安装必须符合国家相关标准和规范要求。

本文将介绍混凝土结构中电梯设计规范的相关要求。

二、电梯技术参数要求1. 承重量：电梯的承重量应根据建筑物使用要求和人数进行确定，承重量应不小于1150kg。

2. 速度：电梯速度应根据建筑物高度、使用要求等因素确定，一般应不小于1m/s。

3. 行程：电梯的行程应根据建筑物高度和使用要求进行确定，一般应不小于30m。

4. 载客量：电梯载客量应根据建筑物使用要求和人数进行确定，一般应不小于15人。

5. 电梯数量：混凝土结构建筑物中电梯的数量应根据建筑物高度、使用要求和人数进行确定，一般建议不少于2部。

三、电梯井道设计要求1. 井道尺寸：电梯井道尺寸应根据电梯类型、尺寸等因素进行确定，一般应不小于电梯井道内净高度加600mm，宽度应不小于电梯门宽度加100mm。

2. 井道墙体材料：井道墙体应采用优质混凝土进行浇筑，强度等级不低于C20，墙体厚度不小于200mm。

3. 井道门洞：电梯井道门洞应根据电梯门尺寸进行确定，并应保证门洞内净高度和净宽度不小于电梯门尺寸。

4. 井道防火：电梯井道应设置防火门，防火门应符合国家相关标准和规范要求，并应保证防火门在关闭状态下能够有效隔离电梯井道和楼层空间。

5. 井道照明：电梯井道应设置照明设施，照明设施应满足国家相关标准和规范要求，并应保证照明设施在电梯井道内能够有效照明。

四、电梯机房设计要求1. 机房位置：电梯机房应设置在电梯井道上方或下方，机房位置应符合国家相关标准和规范要求。

2. 机房面积：电梯机房面积应根据电梯类型和尺寸进行确定，一般应不小于电梯机房所需面积。

3. 机房墙体材料：电梯机房墙体应采用优质混凝土进行浇筑，强度等级不低于C20，墙体厚度不小于200mm。

4. 机房门洞：电梯机房门洞应根据电梯机房尺寸进行确定，并应保证门洞内净高度和净宽度不小于电梯机房尺寸。

井下梯子间照明要求标准
一、照明设备选择
1. 井下梯子间应选择安全、可靠、高效的照明设备，如LED灯具、荧光灯等。

2. 照明设备应具有防爆、防水、防尘等特性，以适应井下恶劣的环境条件。

3. 照明设备应具有足够的亮度，以满足井下作业的照明需求。

二、照明亮度要求
1. 井下梯子间的照明亮度应符合相关标准，如GB50034等。

2. 照明亮度应足够，以保证井下作业人员的视线清晰，避免因光线不足而产生安全隐患。

3. 照明亮度应均匀，避免出现局部过亮或过暗的情况。

三、照明均匀度
1. 井下梯子间的照明均匀度应符合相关标准，如GB50034等。

2. 照明均匀度应足够，以保证井下作业人员的视线范围清晰，避免因光线不均而产生视觉疲劳和安全隐患。

3. 照明均匀度应定期检查和调整，以确保其符合标准要求。

四、照明设施安装
1. 井下梯子间的照明设施应按照相关标准和规范进行安装，确保其安全、可靠、稳定。

2. 照明设施的安装位置应合理，避免影响井下作业人员的通行和视线。

3. 照明设施的安装应符合防爆、防水、防尘等要求，以适应井下恶劣的环境条件。

五、照明设施维护
1. 井下梯子间的照明设施应定期进行维护和保养，确保其正常运行和使用寿命。

2. 维护和保养工作应由专业人员进行，确保其安全性和有效性。

3. 对于损坏或老化的照明设施应及时进行更换和维修，避免因设备故障而影响井下作业的安全。
