收音机原理及电性参数测试方法分析

收音机的原理收音机是一种能够接收无线电信号并转换成声音的设备。

它是一种非常普遍的电子产品，被广泛应用于日常生活中。

下面将从原理、构造和工作过程等方面来介绍收音机。

一、收音机的原理收音机的原理基于电磁感应和调谐电路。

当无线电台或电视台发射信号时，它们会通过无线电波的形式传输出去。

收音机的天线接收到这些无线电波后，将其转换成微弱的电信号。

接下来，这些电信号经过放大器的放大，然后进入调谐电路。

调谐电路是收音机中非常重要的一部分，它能够选择性地接收特定频率的信号。

调谐电路中包括一个电感器和一个电容器，通过调节电感器和电容器的数值，可以选择性地接收不同频率的信号。

当调谐电路调节到与无线电台发射的频率相匹配时，电信号会通过检波器转换成音频信号。

二、收音机的构造一个简单的收音机通常由天线、调谐电路、放大器、检波器、音频放大器和扬声器等部分组成。

天线用于接收无线电信号，调谐电路用于选择性地接收特定频率的信号，放大器用于放大微弱的电信号，检波器将电信号转换成音频信号，音频放大器用于进一步放大音频信号，最后通过扬声器将音频信号转换成声音。

三、收音机的工作过程当收音机打开时，天线开始接收无线电信号。

这些信号经过放大器的放大后，进入调谐电路。

调谐电路通过调节电感器和电容器的数值，选择性地接收特定频率的信号。

当调谐电路调节到与无线电台发射的频率相匹配时，电信号通过检波器转换成音频信号。

音频信号经过检波器后，进入音频放大器进行进一步放大。

最后，音频信号通过扬声器转换成声音，人们就能听到无线电台或电视台发出的声音。

四、总结收音机是一种能够接收无线电信号并转换成声音的设备，其原理基于电磁感应和调谐电路。

它的构造包括天线、调谐电路、放大器、检波器、音频放大器和扬声器等部分。

收音机的工作过程是通过天线接收无线电信号，经过放大器、调谐电路、检波器、音频放大器和扬声器等部分的处理，最终将信号转换成声音。

收音机的发明和应用给人们的生活带来了便利，成为人们娱乐、获取信息的重要工具之一。

收音机电路工作原理
收音机是一种电子设备，由多个电子元件组成的电路来实现接收和放大无线电信号。

以下是收音机电路的基本工作原理：
1. 天线：收音机的天线用来接收无线电波信号，将无线电波的能量转换为电磁能。

2. 调谐回路：调谐回路由电感线圈和电容器组成。

它的作用是选择特定频率的无线电信号，并过滤掉其他频率的信号。

3. 混频器：混频器将调谐回路输出的高频信号与振荡器产生的局部振荡信号进行混合。

这个过程称为混频。

在混频器中产生的新频率信号称为中频信号。

4. 中频放大器：中频放大器用来增大中频信号的幅度，以便后续处理。

5. 检波器：检波器将中频信号转化为音频信号。

常用的检波器有二极管、晶体管和集成电路等。

6. 音频放大器：音频放大器接收检波器输出的低幅度音频信号，并将其放大到适合扬声器播放的功率级别。

7. 扬声器：扬声器将放大的音频信号转换为声音。

总结起来，收音机电路的工作原理是将无线电波信号转换为中
频信号，并经过放大、检波和放大等步骤，最终将音频信号输出到扬声器，使得我们能够听到收音机中的电台节目。

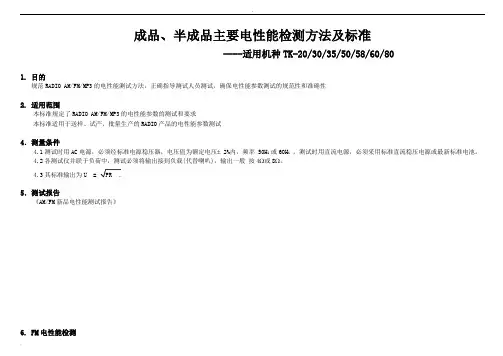

成品、半成品主要电性能检测方法及标准----适用机种TK-20/30/35/50/58/60/801. 目的规范RADIO AM/FM/MP3的电性能测试方法，正确指导测试人员测试，确保电性能参数测试的规范性和准确性2. 适用范围本标准规定了RADIO AM/FM/MP3的电性能参数的测试和要求本标准适用于送样、试产、批量生产的RADIO产品的电性能参数测试4．测量条件4.1测试时用AC电源，必须经标准电源稳压器，电压值为额定电压± 2%内，频率 50H Z 或60H Z，测试时用直流电源，必须采用标准直流稳压电源或最新标准电池。

4.2各测试仪并联于负荷中，测试必须将输出接到负载(代替喇叭)，输出一般按4Ω或8Ω。

4.3其标准输出为U = PR 。

5．测试报告《AM/FM新品电性能测试报告》6. FM电性能检测序号测试项目使用仪器与信号条件测定频率测试方法规格测试部门调制频率调制度SG强度1 频率范围高频信号发生器、双轨迹示波器、毫伏表、适配器、直流稳压电源1KHz22.5KHz22dB低端首先接收机置FM 波段位置，然后接收机调谐至FM 最低端，SG经相应的模拟天线输出到接收机天线输入端，SG强度为实用灵敏度状态，调节SG 之频率，使接收机输出到最大，同时调节音量控制输出为参考输出，此时SG 之频率为FM低端调谐范围，反之为FM高端范围。

单位MHz。

欧洲：87.5-108MHz澳洲：87.5-108MHz美国：87.5-107.9MHz日本：76.0-90.0MHz俄罗斯：65.0-74.0/87.5-108MHz生产、品管高端2 实用灵敏度高频信号发生器、双轨迹示波器、毫伏表、适配器、直流稳压电源1KHz22.5KHz----90.5MHz 首先接收机与SG 同谐于规范上的测试点，调节SG强度及音量使主机输出于参考输出(0.5W即毫伏表指针至1.42V)，然后OFF MOD看此时FM 输出噪音与原信号之比为30dB，如若大于30dB 则减少强度，如若小于30dB 则增加强度，直到刚为30dB S/N，则此时SG强度即为。

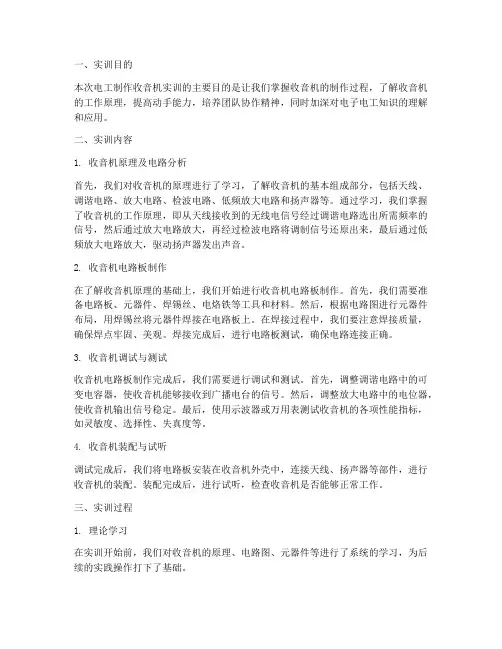

一、实训目的本次电工制作收音机实训的主要目的是让我们掌握收音机的制作过程，了解收音机的工作原理，提高动手能力，培养团队协作精神，同时加深对电子电工知识的理解和应用。

二、实训内容1. 收音机原理及电路分析首先，我们对收音机的原理进行了学习，了解收音机的基本组成部分，包括天线、调谐电路、放大电路、检波电路、低频放大电路和扬声器等。

通过学习，我们掌握了收音机的工作原理，即从天线接收到的无线电信号经过调谐电路选出所需频率的信号，然后通过放大电路放大，再经过检波电路将调制信号还原出来，最后通过低频放大电路放大，驱动扬声器发出声音。

2. 收音机电路板制作在了解收音机原理的基础上，我们开始进行收音机电路板制作。

首先，我们需要准备电路板、元器件、焊锡丝、电烙铁等工具和材料。

然后，根据电路图进行元器件布局，用焊锡丝将元器件焊接在电路板上。

在焊接过程中，我们要注意焊接质量，确保焊点牢固、美观。

焊接完成后，进行电路板测试，确保电路连接正确。

3. 收音机调试与测试收音机电路板制作完成后，我们需要进行调试和测试。

首先，调整调谐电路中的可变电容器，使收音机能够接收到广播电台的信号。

然后，调整放大电路中的电位器，使收音机输出信号稳定。

最后，使用示波器或万用表测试收音机的各项性能指标，如灵敏度、选择性、失真度等。

4. 收音机装配与试听调试完成后，我们将电路板安装在收音机外壳中，连接天线、扬声器等部件，进行收音机的装配。

装配完成后，进行试听，检查收音机是否能够正常工作。

三、实训过程1. 理论学习在实训开始前，我们对收音机的原理、电路图、元器件等进行了系统的学习，为后续的实践操作打下了基础。

2. 电路板制作在制作电路板时，我们严格按照电路图进行元器件布局和焊接，注意焊接质量，确保电路板连接正确。

3. 调试与测试在调试和测试过程中，我们不断调整电路参数，使收音机性能达到最佳。

通过示波器或万用表测试，了解收音机的各项性能指标。

4. 装配与试听在装配过程中，我们仔细检查各部件的连接，确保收音机能够正常工作。

FM参数测试方法：1、噪限灵敏度（使用灵敏度）静噪灵敏度（S/N为50dB）信噪比信号发生器：1KHz调制频率，±75KHz（AEC）频偏，其他机型22.5KHz频偏，载频分别为90.1MHz、98.1MHz、106.1MHz，输入电平66EMF dBu；EUT：频率分别调谐到90.1MHz、98.1MHz、106.1MHz，音量调到满格；音频分析仪：200Hz HPF、15KHz LPF，选择ACV档――REL dB，选择S/N档；此时将信号发生器FM-SIG关闭，待音频分析仪上显示的S/N值后，调节信号发生器的输出直至S/N的值为30dB，记录此时信号发生器的输出电平。

2、-3dB极限灵敏度定义：使标准输出下降3dB，高频信号的电平值即“限幅灵敏度”（考察弱信号时收音机的接收能力）。

音量-标准输出。

RF信号-60dB（1MV）、1KHZ、+22.5KHZ。

固定频点于中端测量频率点，接收机调整接收在中端测量频率点，使输出为标准状态（视此时为0dB）。

降低RF输出电平，使接收输出下降3dB，此时的RF电平即为限幅灵敏度。

3、频率响应(FREQUENCY RESPONE)-3dB频率响应(-3 dB FREQUENCY RESPONE)⑴在接收机的中端测量频率，标准测量条件下加上预加重进行测量，且高频信号发生器需外接音频信号源；⑵在1KHz调制频率时，调节音量控制器至输出达到标准参考输出功率0.5W作为参考0dB；⑶缓慢减小外部调制频率直到输出下降3dB，并记下此时的频率；⑷缓慢增大外部调制频率直到输出下降3dB，同样记下此时的频率；⑸则所记录的频率分别为被测试机-3dB点的频率范围的上下限。

4、失真及过载失真(DISTORTION/RF OVERLOAD DISTORTION)⑴在接收机的中端测量频率点测量；⑵信号发生器设置为调制1KHz、频偏75KHz；⑶调节音量控制器至输出达到标准参考输出功率0.5W(1.4V)；⑷测量高频输入电平为1mV(60dBuV)时的音频失真；⑸提高高频输入电平到100mV(100dBuV)，并重新调整音量电位器，使音频输出为标准输出功率0.5W；⑹测定此时的音频过载失真（10% THD+N）。

收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级：10电子通信G52020年7月5日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的频率范围为525—1605kHz。

短波的频率范围为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、短波与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

收音机的工作原理1.无线电波的发送过程声音通过话筒(微音器)转化为音频电信号，音频电信号是不能直接向空间发射的，必须用音频信号去调制一个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡叫载波。

这里音频信号称为调制信号，经过调制的载波叫已调波，已调波经调谐功率放大器放大，由发射天线辐射到空间，声音广播发送的组成。

2.无线电波的接收过程天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。

同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。

中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。

音频信号通过功率放大之后，就可送至扬声器发声了。

天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465KH2)一起送入变频管内混合一一变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。

再经低放，功率放大后，推动扬声器发出声音。

图一收音机原理图框架图图二收音机原理图3.工作原理收音机的原理基于接收来自天线的高频信号，并利用电路将其转换为可处理的音频信号。

这个过程通过多个关键步骤实现。

首先，电台的高频信号经过变频级电路转换成固定频率的中频信号。

这个中频信号接着被多级放大，增加信号强度以便于后续处理。

随后，经过检波器进行检波，即将模拟信号转换为音频信号，然后进行低通滤波，去除不需要的高频噪音。

由于不同频率的无线电波较多，为了避免干扰，收音机配备了选台按钮，使用户可以选择所需的电台，并滤除其他不必要的信号。

中频信号（如465kHz）固定的特性以及相对较低的频率使得中频放大器可以提供较大的增益而保持稳定。

这种设计有助于确保检波器获得足够大的信号，进而输出音质较好的音频信号。

收音机的工作原理一、引言收音机是一种常见的电子设备，用于接收无线电广播信号并将其转化为可听的声音。

本文将详细介绍收音机的工作原理，包括接收天线、调谐电路、放大器、检波器和音频放大器等关键组件的功能和工作原理。

二、接收天线收音机的接收天线是接收无线电信号的重要部分。

它将无线电波转化为电信号，并将其传输到调谐电路中。

接收天线通常由导线或金属棒构成，具有一定的长度和形状，以便捕捉特定频率的无线电信号。

三、调谐电路调谐电路是收音机中的关键组件，用于选择并放大特定频率的无线电信号。

它通常由电容器和电感器组成，形成一个谐振电路。

调谐电路的频率可以通过调节电容器或电感器的数值来调整，以选择不同的广播频率。

四、放大器调谐电路将选择的无线电信号放大后，将其传输到放大器中。

放大器的作用是进一步放大信号的强度，以便后续处理。

放大器通常采用晶体管或真空管等元件构成，具有高增益和低噪声的特性。

五、检波器检波器用于将调谐电路和放大器输出的高频信号转化为音频信号。

最常用的检波器是二极管检波器，它将高频信号转换为包含原始音频信息的直流信号。

检波器还可以通过调整其工作点来实现不同的音频处理效果。

六、音频放大器音频放大器用于进一步放大检波器输出的音频信号，以便驱动扬声器产生可听的声音。

音频放大器通常采用集成电路或放大器管等元件构成，具有较高的功率放大和低失真的特性。

七、音量控制和调频调谐收音机通常还配备了音量控制和调频调谐功能。

音量控制用于调节扬声器的音量大小，而调频调谐用于选择不同的广播频率。

这些功能通常通过旋钮或按钮来实现，用户可以根据自己的需求进行调整。

八、总结收音机的工作原理涉及接收天线、调谐电路、放大器、检波器和音频放大器等关键组件。

接收天线将无线电波转化为电信号，调谐电路选择并放大特定频率的信号，放大器进一步放大信号的强度，检波器将高频信号转化为音频信号，音频放大器进一步放大音频信号以驱动扬声器。

此外，收音机还具有音量控制和调频调谐等功能，以提供更好的用户体验。

收音机的原理及电路分析 The Standardization Office was revised on the afternoon of December 13, 2020收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级： 10电子通信G52022年2月24日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的为525—1605kHz。

短波的为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

收音机的工作原理标题：收音机的工作原理引言概述：收音机是一种常见的电子设备，它能够接收无线电信号并将其转化为声音。

本文将详细介绍收音机的工作原理，包括信号接收、解调、放大和音频输出等四个部分。

一、信号接收1.1 天线：收音机的天线用于接收无线电信号，它能够将无线电波转化为电信号。

1.2 调谐电路：收音机中的调谐电路能够选择特定频率的无线电信号，并将其传递给后续的解调电路。

1.3 预放电：预放电电路能够将接收到的微弱信号进行放大，以便后续的处理。

二、解调2.1 检波器：收音机中的检波器用于将调谐电路传递过来的高频信号转化为低频信号。

2.2 二极管：检波器通常使用二极管来实现，它能够将无线电信号的正弦波转化为直流信号。

2.3 滤波器：滤波器用于去除检波器输出的直流分量，以便后续的放大和音频输出。

三、放大3.1 中频放大：收音机中的中频放大器能够放大检波器输出的低频信号，以便进一步处理。

3.2 变压器：中频放大器通常使用变压器来实现信号的放大。

3.3 高频放大：高频放大器用于放大调谐电路传递过来的高频信号，以增强信号强度。

四、音频输出4.1 音频放大：音频放大器用于放大中频放大器输出的低频信号，使其能够驱动扬声器。

4.2 扬声器：扬声器将放大后的信号转化为声音，并将其传递给用户。

4.3 音量调节：收音机通常配备音量调节器，用户可以通过调节音量控制电路来改变声音的大小。

通过以上四个部分的工作，收音机能够将无线电信号转化为声音信号，并通过扬声器输出给用户。

收音机的工作原理涉及到信号接收、解调、放大和音频输出等多个环节，每个环节都起着关键的作用。

深入了解收音机的工作原理有助于我们更好地理解和使用这一常见的电子设备。

收音机的工作原理一、引言收音机是一种用来接收无线电广播信号的设备，它能将无线电信号转换为声音信号，使人们能够收听广播节目。

本文将详细介绍收音机的工作原理，包括无线电信号的接收、调谐、解调和放大等过程。

二、无线电信号的接收收音机的工作原理基于无线电信号的接收。

无线电信号是通过电磁波传播的，它们由广播台发射并以无线电波的形式传输。

当无线电波到达天线时，天线会将电磁波转换为微弱的电流。

这个电流被送入收音机的调谐电路。

三、调谐电路调谐电路是收音机中的重要组成部份，它用于选择特定频率的无线电信号。

调谐电路由电感线圈和电容器组成，它们能够选择性地接收特定频率的无线电信号。

当调谐电路与特定频率的无线电信号共振时，电流将通过调谐电路，进入解调电路。

四、解调电路解调电路负责将调谐电路中的无线电信号转换为音频信号。

解调电路通常采用二极管，它只允许电流在一个方向上通过。

当调谐电路中的无线电信号通过二极管时，它将被整流，即将电流转换为直流电流。

这个直流电流会被送入放大器。

五、放大器放大器是收音机中的关键部份，它用于增强解调电路中的微弱音频信号。

放大器通常由多个晶体管组成，这些晶体管能够放大电流。

当微弱音频信号通过放大器时，它将被放大到足够的水平，以便驱动扬声器产生可听的声音。

六、扬声器扬声器是收音机中的输出设备，它将放大后的音频信号转换为声音。

扬声器由磁性线圈和振动膜组成。

当电流通过磁性线圈时，它会产生磁场，这个磁场将与振动膜交互作用，使振动膜产生声音。

七、总结收音机的工作原理可以总结为以下几个步骤：接收无线电信号、调谐特定频率的信号、解调信号、放大信号并最终通过扬声器产生声音。

通过这些步骤，人们能够收听广播节目，获得各种信息和娱乐。

以上是对收音机工作原理的详细描述。

希翼能对您有所匡助。

如果您对其他方面还有疑问，请随时告诉我。

收音机（FM/AM）的基本原理及相关重要指标定义、标准及具体测试方法第一节A M BAND （调幅式收音机）基本原理广播电台将声音信号加到高频电波上即“调制”，意思即用音频信号去调制高频电信号，使高频信号的幅度、频率或相位随音频信号的变化而变化。

“连载”音频信号的高频信号即“载波”。

所谓“调幅”是使高频载波的幅度随音频信号的变化而变化。

但载波的频率不变，经调幅后产生的信号为“调幅波”。

收音机调试位说明1.中频位（IF位）1、中频位有AM中频和FM中频，统称IF位，IF位主要是用来调较中频频率和增益的，按规定AM中频一般为450KHZ/455KHZ/465KHZ 、FM为10.7MHZ。

2、IF位需用仪器：AM中频信号仪、FM中频信号仪、高频示波器、信号衰减器。

3、按图接好仪器与机架接FF.MA.MF.RA.R信号仪上的信号点信号（M）经开关W1转换后，输入到高频示波器背后信号点输入端，为示波器提供频率标点；信号仪上的水平信号（S）经开关W2转换后，输入到高频示波器背后的水平输入端，为示波器提供较机水平线。

AM IF信号（ARF）经衰减器调节后从天线（AM COIL）次级输入；FM IF信号（FRF）经衰减器调节后接到机板的FM 19圈半输入（或者接到天线输入端）。

AM、FM的振荡用104电容短路接地，输出检波/鉴频信号经104 电容耦合接高频示波器INPUT端。

4、将样机放入机架上（样机调试方法后面介绍）调节衰减器、示波器，使AM/FM波形适中且信号不能过强，否则看不出低机，样机波形用标记贴于示波器上，方便较机员鉴别好坏机。

5、IF位波形AM中频要求455时，把455调FM中频要求10.7时，把10.7调到峰点即可，波形如下：到中点即可，波形如下：6、调较方法：将机板放入机架，功能制打到收音位置，波段制打到FM位置，信号仪转换开关打到FM位置，调节FM中频周，如蓝周、橙周等，使波形增益、频率达到样机以上要求，然后再将波段制/信号仪转换开关打到AM位置，调节AM中频周，如（黄周、白周等），使AM波形增益、频率达到样板机要求，波形不应失真。

收音机什么原理
收音机是利用无线电原理实现信号接收和音频放大的设备。

它的工作原理如下：
1. 接收天线：收音机内部有一个长天线，用于接收无线电信号。

当天线接收到信号时，它会将信号转化为微弱的电流。

2. 调谐电路：收音机内部有一个调谐电路，用于选择要接收的特定频率。

调谐电路的工作是根据用户调整的频率旋钮，将对应的电路电容和电感等参数调整到合适的值。

3. 放大电路：接收到的微弱电流经过调谐电路后，会进一步被放大。

收音机内部的放大电路可以将微弱的电流信号放大成人耳可听的音频信号。

4. 解调电路：收音机内部有一个解调电路，用于将被放大后的信号还原为原始的音频信号。

解调电路的工作原理根据不同的调制方式而有所不同，比较常见的有振幅调制（AM）和频率
调制（FM）。

5. 音频输出：解调后的音频信号会经过放大电路的进一步放大，然后输出到扬声器或耳机上供用户听取。

通过以上步骤，收音机能够将无线电信号转化为可以听到的音频信号，实现收听广播节目。

收音机接收原理
收音机是一种用来接收无线电广播信号的设备。

其工作原理是利用天线接收到的无线电信号通过一系列的电路进行处理，最终输出为可听的音频信号。

首先，天线负责接收周围环境中的无线电波。

当无线电波入射到天线上时，由于电磁场的变化，导致天线电流的变化。

这个电流变化经过放大器的放大，成为了一个较强的电信号。

接下来，这个强电信号通过一个电子调谐器，也称为调谐回路。

调谐回路能够选择性地接收特定频率的无线电波，而抑制其他频率的干扰信号。

调谐回路由可变电感和电容组成，通过调节电感和电容的数值，可以选择性地接收不同频率的无线电波。

经过调谐回路的处理后，强电信号进一步传递到解调器。

解调器的作用是将调制的无线电信号转化为原始的音频信号。

目前最常用的解调方式是频率调制（FM）和幅度调制（AM）。

对于FM 解调，强电信号经过一个频率鉴别器，将调频信号还原为音频信号。

而对于AM 解调，强电信号经过一个包络检
波器，将调幅信号还原为音频信号。

最后，音频信号通过放大器放大，经过调音、音量控制等处理，输出到扬声器中，使人们能够听到广播内容。

总结来说，收音机的接收原理是：天线接收到无线电波，经过放大、调谐、解调等电路处理，将无线电信号转化为音频信号，最终通过扬声器输出。

这样，人们就能够听到广播中的声音。

收音机的工作原理引言概述：收音机作为一种常见的电子设备，被广泛应用于日常生活中。

它能够接收无线电信号，并将其转化为声音，使人们能够收听到各种广播节目。

本文将详细阐述收音机的工作原理，包括信号接收、解调、放大和输出等过程。

正文内容：1. 信号接收1.1 天线接收信号：收音机的天线起到接收无线电信号的作用。

当天线接收到无线电波时，它会将电磁波转化为电信号，并将其传输到收音机的电路中。

1.2 调谐电路：收音机的调谐电路用于选择特定的无线电频率。

通过调整电路中的电容和电感元件，可以选择接收特定频率的无线电信号。

2. 解调2.1 检波：收音机中的检波电路用于将调谐电路接收到的高频信号转化为音频信号。

常见的检波方式有晶体管检波和二极管检波。

2.2 解调：解调电路用于将调谐电路接收到的调幅信号转化为原始音频信号。

解调电路通过去除调幅信号中的高频成分，使得音频信号能够恢复到原始的声音波形。

3. 放大3.1 预放大：预放大电路用于增加解调后的音频信号的幅度。

预放大电路通常由放大器和滤波器组成，能够增强音频信号的强度，并去除杂音。

3.2 功率放大：功率放大电路用于进一步增强音频信号的幅度，使其能够驱动扬声器产生足够的声音。

4. 输出4.1 音频控制：音频控制电路用于调节音频信号的音量、音调等参数。

通过控制电路中的电阻、电容等元件，人们可以根据自己的需求调整音频输出的特性。

4.2 扬声器：扬声器是收音机的输出装置，它将放大后的音频信号转化为声音。

扬声器通常由磁铁和振膜组成，当电流通过磁铁时，振膜会振动产生声音。

5. 其他功能5.1 频率调节：收音机通常具有频率调节功能，使用户能够选择不同的广播频率。

5.2 搜索功能：收音机还常常配备有搜索功能，能够自动搜索并存储可用的广播频率。

5.3 数字显示：一些现代收音机还具有数字显示功能，能够显示当前接收到的广播频率或其他信息。

总结：收音机的工作原理主要包括信号接收、解调、放大和输出等过程。
