收音机电路故障分析及排除的方法共23页文档

一、引言收音机作为一种传统的电子设备，在日常生活中仍然有着广泛的应用。

为了提高对收音机的装配、调试、检修能力，我们进行了一系列的实训。

在实训过程中，我们遇到了各种故障，本文将对这些故障进行详细的分析，以期为今后的实训和实际操作提供参考。

二、故障现象及原因分析1. 故障现象一：收音机无法开机故障原因分析：（1）电池电量不足：电池使用时间过长，导致电量耗尽，无法为收音机提供足够的电源；（2）电池接触不良：电池与收音机接触点松动，导致接触不良，无法正常供电；（3）电源开关损坏：电源开关内部接触不良或损坏，导致无法开机；（4）电路板损坏：电路板存在短路、断路等问题，导致无法正常供电。

2. 故障现象二：收音机接收信号不稳定故障原因分析：（1）天线损坏：天线断裂、脱落或接触不良，导致接收信号不稳定；（2）中频变压器损坏：中频变压器内部短路、断路或磁芯损坏，导致接收信号不稳定；（3）本振电路故障：本振电路振荡频率不准确或振荡幅度不足，导致接收信号不稳定；（4）混频电路故障：混频电路中晶体管性能不良或偏置不当，导致接收信号不稳定。

3. 故障现象三：收音机音质差故障原因分析：（1）扬声器损坏：扬声器内部线圈烧毁或振膜破裂，导致音质差；（2）放大电路故障：放大电路中晶体管性能不良或偏置不当，导致音质差；（3）滤波电路故障：滤波电路中电容、电阻损坏或参数不匹配，导致音质差；（4）电源电压不稳定：电源电压波动过大，导致音质差。

4. 故障现象四：收音机出现啸叫故障原因分析：（1）电路板存在寄生振荡：电路板设计不合理或元件布局不当，导致产生寄生振荡；（2）电路板布线不合理：电路板布线过于密集或存在高频干扰，导致产生啸叫；（3）天线接收到的干扰信号：天线接收到的干扰信号进入收音机内部，导致啸叫；（4）扬声器与电路板距离过近：扬声器与电路板距离过近，导致扬声器辐射的声波干扰电路板。

三、故障排除方法1. 故障现象一：收音机无法开机排除方法：（1）更换新电池；（2）检查电池接触点是否松动，必要时进行清洁；（3）更换电源开关；（4）检查电路板，修复短路、断路等问题。

一、实验目的1. 熟悉收音机的结构和工作原理。

2. 掌握收音机维修的基本方法和技巧。

3. 提高动手实践能力和故障排除能力。

4. 培养严谨细致、精益求精的科研精神。

二、实验器材1. 收音机一台（故障收音机）2. 万用表一台3. 电烙铁、焊锡、松香等焊接工具4. 收音机维修相关书籍、资料5. 拆装工具一套三、实验原理收音机是一种接收无线电广播信号的设备，其工作原理是将无线电信号通过天线接收，经过调谐、放大、检波、低放等过程，最终输出音频信号。

在维修过程中，需要对收音机的各个部分进行检测、调试和更换。

四、实验步骤1. 故障分析首先，观察收音机的故障现象，如无声、音量小、音质差等。

根据故障现象，初步判断故障可能发生在天线、调谐电路、放大电路、检波电路、低放电路等部分。

2. 元器件检测使用万用表检测收音机中的关键元器件，如电阻、电容、二极管、三极管等，判断其是否损坏。

检测方法如下：（1）电阻检测：将万用表置于电阻挡，分别测量元器件的阻值，与正常值进行对比，判断其是否损坏。

（2）电容检测：将万用表置于电容挡，测量电容的容量，与正常值进行对比，判断其是否损坏。

（3）二极管检测：将万用表置于二极管挡，测量二极管的正向和反向电阻，判断其是否损坏。

（4）三极管检测：将万用表置于三极管挡，测量三极管的放大倍数，判断其是否损坏。

3. 故障排除根据检测结果，对损坏的元器件进行更换。

更换步骤如下：（1）准备新的元器件，确保其规格与原元器件相同。

（2）使用电烙铁和焊锡将损坏的元器件从电路板上取下。

（3）将新的元器件焊接在电路板上，注意焊接质量。

4. 调试与测试更换元器件后，对收音机进行调试和测试。

调试步骤如下：（1）检查电路板是否牢固，连接线是否接触良好。

（2）调整收音机的各个部分，如调谐、增益等，使收音机恢复正常工作。

（3）使用万用表测试收音机的关键参数，如输出电压、电流等，确保其符合正常值。

五、实验结果与分析1. 实验结果通过以上步骤，成功修复了故障收音机，使其恢复正常工作。

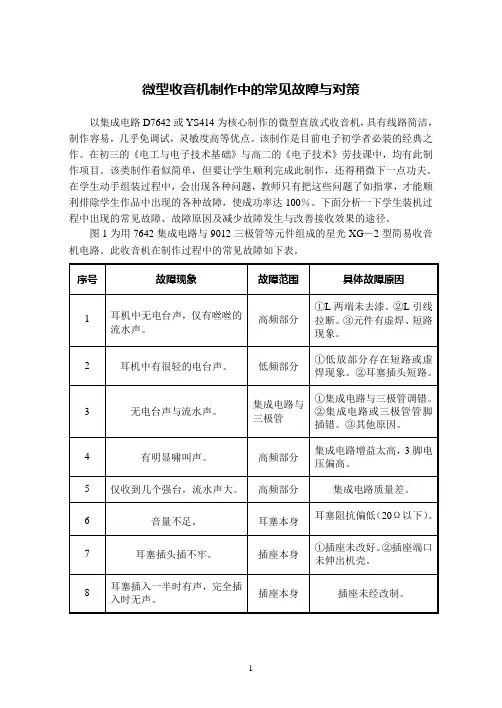

微型收音机制作中的常见故障与对策以集成电路D7642或YS414为核心制作的微型直放式收音机，具有线路简洁，制作容易，几乎免调试，灵敏度高等优点。

该制作是目前电子初学者必装的经典之作。

在初三的《电工与电子技术基础》与高二的《电子技术》劳技课中，均有此制作项目。

该类制作看似简单，但要让学生顺利完成此制作，还得稍微下一点功夫。

在学生动手组装过程中，会出现各种问题，教师只有把这些问题了如指掌，才能顺利排除学生作品中出现的各种故障，使成功率达100％。

下面分析一下学生装机过程中出现的常见故障、故障原因及减少故障发生与改善接收效果的途径。

图1为用7642集成电路与9012三极管等元件组成的星光XG－2型简易收音机电路。

此收音机在制作过程中的常见故障如下表。

从上表可以看出，有些故障是由于学生焊接技术不过关、空间感差等原因造成的。

这些需要有一定时间的训练才能提高。

有些故障则是由于学生未严格按要求做或不仔细造成的。

如不对元件进行刮脚、上锡处理，不按操作要求蘸取焊锡与松香，会导致上锡不良、焊点尖小、虚焊、短路等故障发生。

不按要求扳折三极管与IC 的脚，会把脚给折断。

那么，怎样才能减少故障的发生？又怎样迅速查找出故障呢？首先，元件的正确插装与良好的焊接质量是制作成功的基本前提。

为此，要让学生在掌握好理论知识的前提下，严格按要求操作，按科学的方法操作，求好不求快，并在此基础上，通过多练，逐步提高元件插装的正确率与焊接质量。

其次，耳塞插座的改制与磁性天线焊接中方法的正确与合理，也是制作成功的前提保证。

耳塞插座改制时，金属片取出过程中，不能硬拉，不能使非改制部分变形。

另外，折弯处尺寸要准确。

磁性天线应放在最后焊，焊接时先把磁棒取出来，给漆包线上锡时，要用烙铁头磨，不要用刀刮，这样可有效防止引线拉断现象的发生。

第三，元器件的质量也是成功的前提之一。

在实际中，确实也有一些故障是由于套件质量原因造成的。

因此，在学生组装前，教师进行试装就显得非常重要。

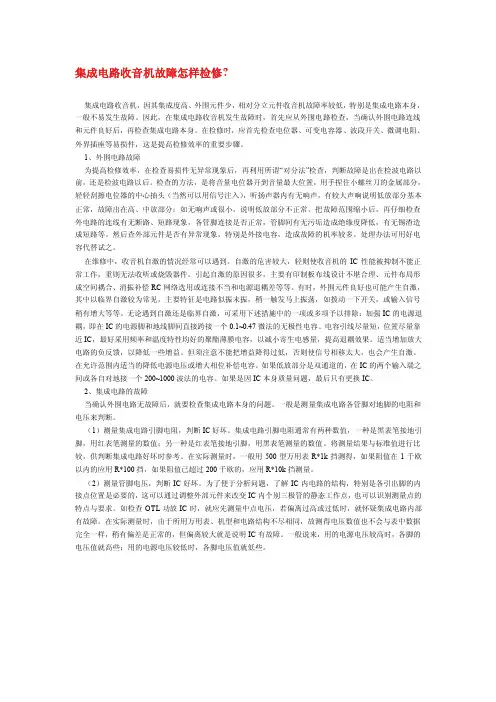

集成电路收音机故障怎样检修?集成电路收音机，因其集成度高、外围元件少，相对分立元件收音机故障率较低，特别是集成电路本身，一般不易发生故障。

因此，在集成电路收音机发生故障时，首先应从外围电路检查，当确认外围电路连线和元件良好后，再检查集成电路本身。

在检修时，应首先检查电位器、可变电容器、波段开关、微调电阻、外界插座等易损件，这是提高检修效率的重要步骤。

1、外围电路故障为提高检修效率，在检查易损件无异常现象后，再利用所谓“对分法”检查，判断故障是出在检波电路以前，还是检波电路以后。

检查的方法，是将音量电位器开到音量最大位置，用手捏住小螺丝刀的金属部分，轻轻刮擦电位器的中心抽头（当然可以用信号注入），听扬声器内有无响声，有较大声响说明低放部分基本正常，故障出在高、中放部分；如无响声或很小，说明低放部分不正常。

把故障范围缩小后，再仔细检查外电路的连线有无断路、短路现象，各管脚连接是否正常，管脚间有无污垢造成绝缘度降低，有无锡渣造成短路等。

然后查外部元件是否有异常现象，特别是外接电容，造成故障的机率较多。

处理办法可用好电容代替试之。

在维修中，收音机自激的情况经常可以遇到。

自激的危害较大，轻则使收音机的IC性能被抑制不能正常工作，重则无法收听或烧毁器件。

引起自激的原因很多，主要有印制板布线设计不堪合理、元件布局形成空间耦合、消振补偿RC网络选用或连接不当和电源退耦差等等。

有时，外围元件良好也可能产生自激，其中以临界自激较为常见，主要特征是电路似振未振，稍一触发马上振荡，如拨动一下开关，或输入信号稍有增大等等。

无论遇到自激还是临界自激，可采用下述措施中的一项或多项予以排除：加强IC的电源退耦，即在IC的电源脚和地线脚间直接跨接一个0.1~0.47微法的无极性电容。

电容引线尽量短，位置尽量靠近IC，最好采用频率和温度特性均好的聚酯薄膜电容，以减小寄生电感量，提高退耦效果。

适当增加放大电路的负反馈，以降低一些增益。

当前流行于市的各类收音机多为集成电路组装而成（部采用分立式元器件的收音机已很难见到) ，由于采用了集成电路．因而灵敏度高、选择性好、电路工作稳定可靠、声音洪亮且音质悦耳动听。

其中TA7641 、ULN3839 、ULN22 04 、CXA1019 等单片集成电路是目前最为常用的型号，这里仅以TA7641 单片收音机为例（如德生107-2 型袖珍机等），介绍集成电路收音机一些常见故障处理技巧。

一、工作原理简介TA7641 是单片调幅收音机集成电路，其内部包含了从变频、中放、检波及音频功率放大。

即调幅收音机所需的全部功能的电路，属中规模集成电路。

TA7641 是16 脚双列直插式集成电路，它的内部电路结构( 功能框图) 见附图中虚线内部所示，各引脚具体作用见表1 。

天线（磁性线圈）Ll 接收到的高频信号从TA7641 圈16 输入、经内部变频后由①脚输出，再由③脚进入IC 内部中放进行检波，检波后的音频信号从⑦脚输出经W1 、C5 后，由IC内部进行功率放大。

调节WI 可改变音频输入信号的强弱，从而控制收音机音量．最后从⑩脚输出，经C8 推动扬声器发出声音。

二、实际故障处理从以上信号流程可以看出：TA7641 的第⑦脚是关键点，在检修时从该脚取出或注入信号后看整机的反应，可以此来确定故障的具体部位。

1 ．无声：首先检查干电池（可用2.5V 小灯泡发光亮度以判断其电量是否足够) ，然后在供电正常的情况下检查低放和功放电路有无故障。

方法是从⑦脚注入“人体感应信号”（手捏改锥金属部位断续敲击⑦脚焊点处) 或外加音频信号，听扬声器中有无响亮的“喀、喀”声或音频信号叫声。

如有．则说明TA7641 的低放电路、功放电路及扬声器电路正常；如果扬声器中无任何反应或反应很弱，则故障出在⑦脚后的音频低放电路。

此时应仔细检查外围相关元件。

2 ．声音小且啸叫：收台正常、声音小，首先应检查供电电池电量是否太低；然后重点查一下耦合电容C8 的容量是否明显变小，若发现其外壳有锈蚀现象，应予以更换；然后检查旁路电容C6 、C3 、C2 是否开路漏电或变质。

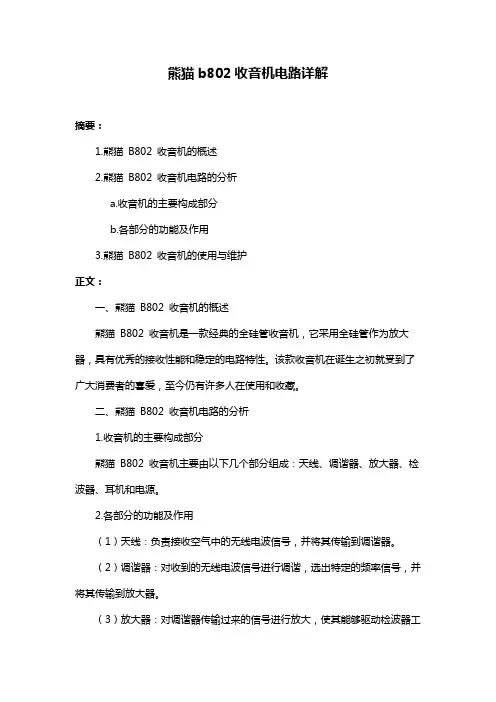

熊猫b802收音机电路详解摘要：1.熊猫B802 收音机的概述2.熊猫B802 收音机电路的分析a.收音机的主要构成部分b.各部分的功能及作用3.熊猫B802 收音机的使用与维护正文：一、熊猫B802 收音机的概述熊猫B802 收音机是一款经典的全硅管收音机，它采用全硅管作为放大器，具有优秀的接收性能和稳定的电路特性。

该款收音机在诞生之初就受到了广大消费者的喜爱，至今仍有许多人在使用和收藏。

二、熊猫B802 收音机电路的分析1.收音机的主要构成部分熊猫B802 收音机主要由以下几个部分组成：天线、调谐器、放大器、检波器、耳机和电源。

2.各部分的功能及作用（1）天线：负责接收空气中的无线电波信号，并将其传输到调谐器。

（2）调谐器：对收到的无线电波信号进行调谐，选出特定的频率信号，并将其传输到放大器。

（3）放大器：对调谐器传输过来的信号进行放大，使其能够驱动检波器工作。

（4）检波器：将放大后的信号进行检波，将无线电波信号转换为音频信号，并通过耳机输出。

（5）耳机：用于听取收音机输出的音频信号。

（6）电源：为收音机提供稳定的工作电压，保证各部分电路的正常运行。

三、熊猫B802 收音机的使用与维护在使用熊猫B802 收音机时，应将其放置在通风、干燥、远离磁场的地方，确保收音机正常工作。

在使用过程中，应注意以下几点：1.调整天线方向，以获得最佳的接收效果。

2.避免频繁开关收音机，以免损坏电路元件。

3.长时间不使用收音机时，应将其电源关闭，以节省能源。

4.定期清洁收音机，保持其外观和内部的卫生。

5.如发现收音机出现故障，应及时送修，避免自行拆卸维修，以免损坏收音机。

总之，熊猫B802 收音机凭借其优秀的性能和稳定的电路特性，成为了许多收音机爱好者的心头好。

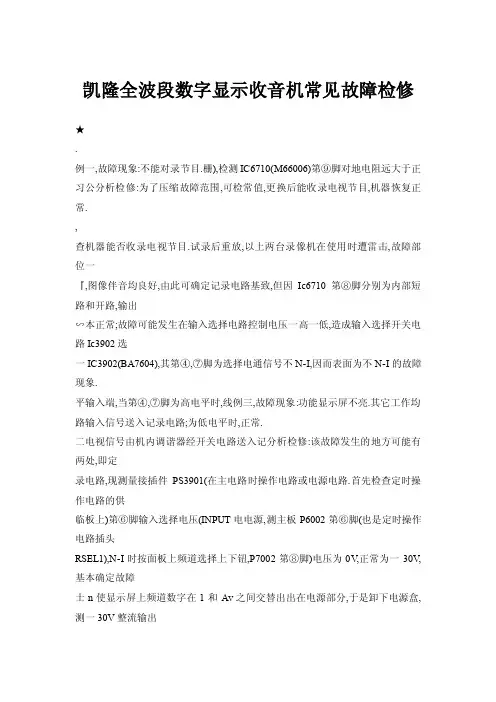

凯隆全波段数字显示收音机常见故障检修★.例一,故障现象:不能对录节目.栅),检测IC6710(M66006)第⑨脚对地电阻远大于正习公分析检修:为了压缩故障范围,可检常值,更换后能收录电视节目,机器恢复正常.,查机器能否收录电视节目.试录后重放,以上两台录像机在使用时遭雷击,故障部位一『,图像伴音均良好,由此可确定记录电路基致,但因Ic6710第⑧脚分别为内部短路和开路,输出∽本正常;故障可能发生在输入选择电路控制电压一高一低,造成输入选择开关电路Ic3902选一IC3902(BA7604),其第④,⑦脚为选择电通信号不N-I,因而表面为不N-I的故障现象.平输入端,当第④,⑦脚为高电平时,线例三,故障现象:功能显示屏不亮.其它工作均路输入信号送入记录电路;为低电平时,正常.二电视信号由机内调谐器经开关电路送入记分析检修:该故障发生的地方可能有两处,即定录电路,现测量接插件PS3901(在主电路时操作电路或电源电路.首先检查定时操作电路的供临板上)第⑥脚输入选择电压(INPUT电电源,测主板P6002第⑥脚(也是定时操作电路插头RSEL1),N-I时按面板上频道选择上下钮,P7002第⑧脚)电压为0V,正常为一30V,基本确定故障士n使显示屏上频道数字在1和Av之间交替出出在电源部分,于是卸下电源盒,测一30V整流输出'.,现,看电压是否出现高低变换,经测试后(D111正端)电压亦为0v,测量D111已开路;用一特.发现该点电压不论在Av或其它频道始终处只普通整流二极管1-N4004代换后,故障排除.二==-于低电平,且在Av位置时电视屏幕上也为例四,故障现象:重放时有明显机械噪音,图像悼手雪花点(此时应为净白光栅或E-E图上有不规则的杂波,伴音断断续续. 像).输入选择电平来自系统控制电路,分析检修:磁带运行速度不正常,可推测为主导;点由系统/伺服控制Ic6710(M66006FP)第⑧电机转速有问题.当按下暂停键M-,图像呈静止画1连脚提供.检查该Ic第⑤脚电源电压(5v)面,机械噪音消失,由此可确定故障发生在主导电机I正常,再断电测量第⑧脚对地电阻仅为十或相关的伺服驱动电路.先检查主导电机供电电源,乜几欧姆(正常为3kn左右),断定为该脚测伺服电路板上插P2501第①脚电压为不稳定的14V二_■内部对地短路,换上新件后故障排除.(正常为REG12V),REG12V由三极管Q2505的e极提1例二,故障现象:不能收录电视节供,该管集电极工作电压是电源电路送来的不稳压的目14V电压,基极电压则是经R2568取自电源的稳压分析检修:检查对录正常,测量输入选择电平并按12V;现测得该管e,c两极对地电压均为不稳定14V,动频道选择键,无论在Av或其它频道,INPUTSELl电压b极仍为12V左右,焊下测量该管C,e之间短路,用始终为高电平(电视屏幕上均表现为无噪音点的白净光2SD400管代换,机器恢复正常.:.∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞★小家电维修★∞∞∞∞∞∞∞∞∞∞∞∞∞∞*∞凯隆全波段数字显示收音机常见故障检修凯隆收音机是仿照德生,升宝等机型.核心元件采用新型集成电~i.CXA1691,CPU采用软封装印制在电路板上,其常见故障检修如下.一,耗电量大,液晶屏数字及符号显示模糊不清.无论使用机内电池,还是外接电源稳压器电流均大于450mA.仔细检查电源,稳压回路.发现稳压二极管损坏,滤波电解漏电严重,将上述元件更换后,故障排除.二,删波段高,低频段灵敏度相差很大.影响灵敏度的根源,一般在天线回路及高频处理电路.检查Mw波段的磁棒线圈,发现蜡封的线圈位置有所移动.将天线线圈拔回原位,并蜡封固,故障排除. 三,收音时耳机有声,但扬声器无声,闹铃时,扬声器能发出"嘀嘀"报闹声.该机采用的耳机插座为自动通断的立体声耳机插口家庭电子●江苏福满座,由于长时间使用耳机收听广播节目致使插座内弹片发生变形不能复住,不能接通音频信号送至扬声器,闹铃信号线直接并联在扬声器两端焊点上,所以发生上述现象,更换同型号立体声插座后,该机恢复正常.四,液晶屏无任何显示,AI_,FM按键正常,'其余键钮均失效,但收音一切正常.根据上述故障分析,判为微处理器(V-18"27)失控.检测CPU第①脚电/IE3V.t~.常.当检查第⑥,⑦脚时,发现晶振有一只引脚折断.'补焊后,上述故障消失.五,各频段收音无声,其它正常.仔细听扬声器中有轻微的背景噪声.仔细检测CXA1691第@脚(检波输出)之后的信号通路,音量电位器,功放电路等.当接触其第@脚时,扬声器有较大交流嗡声.说明功放正常,当检查音量电位器时,发现中间引脚脱焊,补焊后,该机工作恢复正常.:1-1l。
