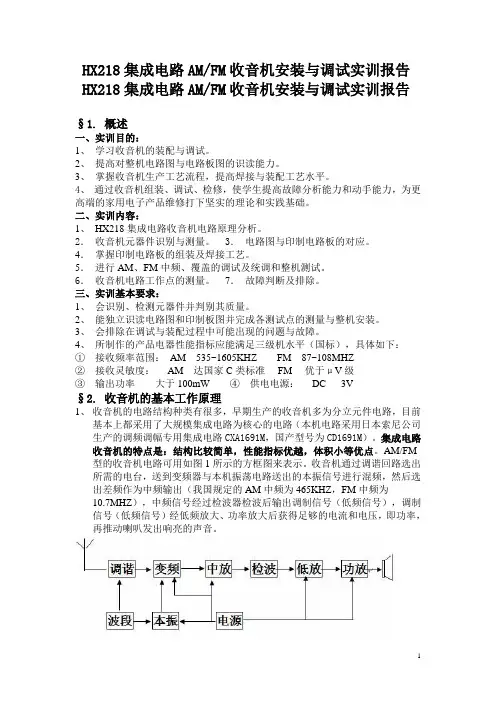

HX218集成电路AM/FM收音机安装与调试实训报告HX218集成电路AM/FM收音机安装与调试实训报告§1. 概述一、实训目的：1、学习收音机的装配与调试。

2、提高对整机电路图与电路板图的识读能力。

3、掌握收音机生产工艺流程，提高焊接与装配工艺水平。

4、通过收音机组装、调试、检修，使学生提高故障分析能力和动手能力，为更高端的家用电子产品维修打下坚实的理论和实践基础。

二、实训内容：1、HX218集成电路收音机电路原理分析。

2．收音机元器件识别与测量。

3．电路图与印制电路板的对应。

4．掌握印制电路板的组装及焊接工艺。

5．进行AM、FM中频、覆盖的调试及统调和整机测试。

6．收音机电路工作点的测量。

7．故障判断及排除。

三、实训基本要求：1、会识别、检测元器件并判别其质量。

2、能独立识读电路图和印制板图并完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：①接收频率范围：AM 535~1605KHZ FM 87~108MHZ②接收灵敏度：AM 达国家C类标准FM 优于μV级③输出功率大于100mW ④供电电源： DC 3V§2. 收音机的基本工作原理1、收音机的电路结构种类有很多，早期生产的收音机多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路（本机电路采用日本索尼公司生产的调频调幅专用集成电路CXA1691M，国产型号为CD1691M）。

集成电路收音机的特点是：结构比较简单，性能指标优越，体积小等优点。

AM/FM 型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本机振荡电路送出的本振信号进行混频，然后选出差频作为中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号经过检波器检波后输出调制信号（低频信号），调制信号（低频信号）经低频放大、功率放大后获得足够的电流和电压，即功率，再推动喇叭发出响亮的声音。

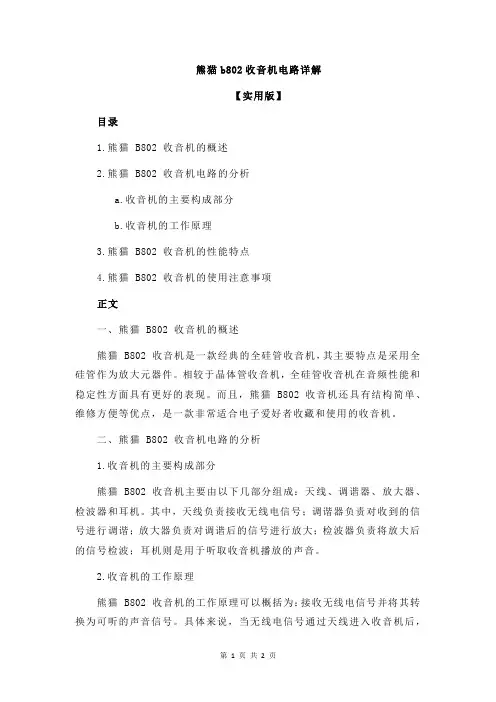

熊猫b802收音机电路详解【实用版】目录1.熊猫 B802 收音机的概述2.熊猫 B802 收音机电路的分析a.收音机的主要构成部分b.收音机的工作原理3.熊猫 B802 收音机的性能特点4.熊猫 B802 收音机的使用注意事项正文一、熊猫 B802 收音机的概述熊猫 B802 收音机是一款经典的全硅管收音机，其主要特点是采用全硅管作为放大元器件。

相较于晶体管收音机，全硅管收音机在音频性能和稳定性方面具有更好的表现。

而且，熊猫 B802 收音机还具有结构简单、维修方便等优点，是一款非常适合电子爱好者收藏和使用的收音机。

二、熊猫 B802 收音机电路的分析1.收音机的主要构成部分熊猫 B802 收音机主要由以下几部分组成：天线、调谐器、放大器、检波器和耳机。

其中，天线负责接收无线电信号；调谐器负责对收到的信号进行调谐；放大器负责对调谐后的信号进行放大；检波器负责将放大后的信号检波；耳机则是用于听取收音机播放的声音。

2.收音机的工作原理熊猫 B802 收音机的工作原理可以概括为：接收无线电信号并将其转换为可听的声音信号。

具体来说，当无线电信号通过天线进入收音机后，调谐器会对信号进行初步处理，然后放大器会对信号进行放大。

接着，检波器会将放大后的信号检波，并将其转换为可听的声音信号。

最后，通过耳机，用户可以听到收音机播放的声音。

三、熊猫 B802 收音机的性能特点熊猫 B802 收音机具有以下性能特点：1.采用全硅管放大，音频性能好，音质稳定；2.结构简单，易于维修；3.灵敏度高，抗干扰能力强；4.适用于各种环境下的使用。

超外差式收音机的制作一、 实验内容通过超外差收音机的电路图、工作原理以及制作实验书, 按电路原理分析、安装、调试最后完成永梅83型收音机, 通过老师验收和答辩, 完成实验报告。

二、 实验目的本实验主要为通信工程专业的学生开放, 目的是在扎实好理论基础, 锻炼学生的工程实践能力、教学学习是培养这种能力的教学环节之一。

为了调高教学效果, 按电路原理分析、安装、调试的顺序加以叙述。

以永梅83型收音机为例。

三、 实验步骤1. 超外差式收音机电路分析⑴.组成框图与工作原理基本框图见图1-1。

从天线接收下来的信号, 经输入回路选频后, 与收音机本身产生的本振信号, 共同送入变频级, 通过变频级的非线性作用, 在变频级负载上产生新的频率成份, 再经过选频网络选出中频信号, 其频率f中=fL+fS。

调幅收音机为465KHZ 。

这个中频信号再经过中频放大、检波、低放、功放、最后由扬声器重现发送端的原声音信号。

扬声器2. 超外差式收音机的特点⑴、中频频率较低, 电路设计方便, 并且容易得到稳定的放大量。

⑵、中频频率固定, 因此可设计成较为复杂的谐振放大器, 同时可以是多级, 增益大大输入电路 高频放大器 变频器 中频放大器 检波器 低频电压放大器 低频功率放大器提高, 整机灵敏度很高。

⑶、由于中频放大器的负载可以复杂谐振回路, 选频特性好, 使整机选择性得以提高。

⑷、超外差式收音机的电路复杂, 而且调试较困难, 容易出现多种干扰和产生振荡。

3. 实验电路原理图四、安装与焊接电子产品因元件损坏或性能改变而引起工作不正常占绝大多数。

因此在安装前必须对所有元器件逐一进行严格筛选, 目的是选用合格品, 剔除残次品, 只有这样, 才能保证整机的性能指标达到设计要求。

⑴、安装:安装要求：元件全部采用立式安装, 所有元件高度以不高于中周为宜。

引线不要太长, 以免产生分布电容, 引起寄生振荡。

或引线相碰形成短路。

元件有字的一面朝外, 便于查找。

收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级：10电子通信G52020年7月5日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的频率范围为525—1605kHz。

短波的频率范围为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、短波与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

一、实训目的1. 了解收音机的基本知识，掌握焊接技术、简单电路元器件装配、故障诊断和排除等技能。

2. 熟悉电子装焊工艺的基本知识和原理，提高焊接技术并装焊一台正规的收音机。

3. 培养严谨的工作作风，养成良好的工作习惯，提高团队意识和集体主义精神。

二、实训内容1. 收音机电路原理分析2. 元器件识别与检测3. 印制电路板的组装及焊接工艺4. 收音机的整机调试5. 故障判断及排除三、实训过程1. 收音机电路原理分析通过对收音机电路图的分析，了解了收音机的工作原理，包括天线、输入回路、变频级、本机振荡器、中频放大器、检波器、低频放大器和扬声器等部分。

2. 元器件识别与检测熟悉了收音机中常用元器件的种类、符号和功能，如电阻、电容、晶体管、二极管、中周、变压器等。

使用万用表检测了元器件的阻值、电容值和二极管的正向导通和反向截止等特性。

3. 印制电路板的组装及焊接工艺按照电路图，将元器件按照正确的位置和方向插入到印制电路板上。

使用电烙铁和助焊剂进行焊接，注意焊接过程中的温度和时间控制，确保焊接质量。

4. 收音机的整机调试1）调幅部分的调整将收音机调谐到无电台广播又无其他干扰的地方，将音量电位器置于最大位置。

使用高频信号发生器输出载频为465kHz，调制信号频率为1000Hz，调制度为30%的调幅信号接入IC的10脚。

通过旋转中频变压器（黑色中周）的磁帽，使示波器显示的波形幅度最大无失真。

在调整过程中，可以使用喇叭监听，当喇叭里能听到1000Hz的音频信号，且声音最大，音色纯正时，即可认为中频放大电路调整完成。

2）调频部分的调整将收音机调谐到FM收音位置，将音量电位器置于最大位置。

使用调频信号发生器输出频率为100MHz的调频信号，通过调整本振频率，使收音机能够接收到调频信号。

调整过程中，可以使用示波器观察本振频率的变化，确保收音机能够稳定地接收调频信号。

5. 故障判断及排除在调试过程中，遇到了以下故障：1）收音机无信号输出检查天线、输入回路、变频级、本机振荡器等部分，发现输入回路中的电容损坏，更换电容后，收音机恢复正常。

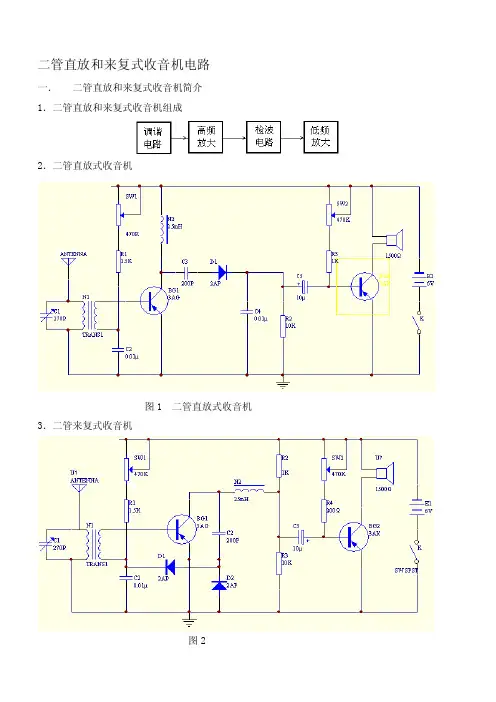

二管直放和来复式收音机电路一．二管直放和来复式收音机简介1．二管直放和来复式收音机组成2．二管直放式收音机图1 二管直放式收音机3．二管来复式收音机图2二． 电路分析1． 调谐电路⑴ 无线电发射与接收无线电波调制发射：调幅，调频。

调幅：① 载波 高频波f1 ② 调制波 音频波f0 ③ 已调制波图3 无线电调幅发射⑵ LC 调谐输入电路图4 无线电接收 图5fC C X π21=fL L X π2= 2212222）（）（fCfL R C X L X R Z ππ-+=-+= 当L X C X =时，R Z Z ==m in ，LCr f f π21==。

可变电容C1选台。

问题：①无线电发射波不采取调制发射，直接发射音频波；可以吗？为什么？②选某台，调该台频率指调制波f0吗？为什么？2． 高放电路问题：① 高放电路的集电极电感N2起何作用？②画出高放电路的直流等效电路。

3．二极管检波电路整流与检波：二极管的单向导电性，整流取出电能；检波取出信号，检波又称解调。

检波电路工作原理分析：⑴单二极管检波电路如图6所示，检波电路主要由检波二极管D构成。

在检波电路中，调幅信号加到检波二极管的正极，这时的检波二极管工作原理与整流电路中的整流二极管工作原理基本一样，利用信号的幅度使检波二极管导通，如图7所示是调幅波形展开后的示意图图6直放式收音机单二极管检波电路图7 调幅波形时间轴展开示意图正半周信号使二极管导通，负半周信号使二极管截止，这样相当于整流电路工作一样，在检波二极管负载电阻RL上得到正半周信号的包络，即信号的虚线部分，见图中检波电路输出信号波形（不加高频滤波电容时的输出信号波形）。

图8 调幅波形检波电路示意图从检波电路中可以看出，高频滤波电容C接在检波电路输出端与地线之间，高频滤波电容C的容量取得很小。

①对于直流电压而言，电容的隔直特性使C开路，所以检波电路输出端的直流电压不能被C 旁路到地线。

②对于音频信号而言，由于高频滤波电容C的容量很小，它对音频信号的容抗很大，相当于开路，所以音频信号也不能被C旁路到地线。

收音机装配与调试实验总结第一篇：收音机装配与调试实验总结收音机制作实验总结这个学期上了收音机组装实验，感觉收获很多。

希望继续努力。

在实验制作过程中学会了一些实验动手的技巧，提高了动手的能力，明白了一些道理。

实验中，我解决了我的电烙铁尖头不发热的老大难问题，通过老师的指导，原来是尖头氧化发黑了影响传热。

用镊子把尖头刮干净在用湿抹布就可以擦亮，尖头就可以发热了。

以前不太懂得松香的作用，每次焊锡不太粘铜膜的时候，加一点松香就很好焊来了，以前都不明白，现在在课上学的，很有用。

还有就是学会了制作测试电池组，在做调试的时候很有用。

上次做实验的时候，把元器件挨着挨着焊接，结果后来一些小的元器件被大元器件挡住了，焊不进去了。

通过这次课的学习才明白先焊接小的元器件，再焊接大的元器件，焊接也是有顺序的。

最后就是学会了焊丝的选择，以前焊丝老是不容易融化，以为全是电烙铁的问题。

后来才发现是自己买器材时只管便宜的买，没有太注意它的质量，是焊丝的含锡量低了的缘故，下次买东西不能只看价格而不管质量。

感觉自己的动手能力还是不足，焊东西的时候手就是在抖，平时焊接练习还是太少了，通过几次课的焊接练习，自己的焊接能力还是得到了不小的提高。

希望自己再接再厉，平时勤快一点，多动手。

通过这次实验课自己也明白了一些道理。

当自己遇到问题的时候应该多自己思考，而不是自己不思考就依赖于别人。

以前自己有思维惰性，遇到问题很少经过自己的思考去找办法解决而是马上问别人怎么弄。

这样自己就变懒了，失去了独立思考的能力。

通过老师的教导，每次遇到问题自己总是先自己慢慢思考找方法去解决问题，实在不行再去请教同学和老师，自己的思维变得独立了。

自己的能力也得到了提高。

还有就是学习工作时要态度严谨认真，以前上实验课总是嘻嘻哈哈的。

通过老师的讲解明白了很多的工作中的安全事故就是不认真不谨慎造成的。

最后不足的地方就是把元器件焊完后，进行调试的时候收音的效果很好，但装机的时候不是很好弄，不知道是碰到了什么元器件，装起来后收音的效果不是很稳定，自己弄了很久也找不到原因，有些遗憾。

收音机调谐的电路原理分析
收音机调谐的电路原理分析
收音机是一种能够接收无线电信号并将其转化为声音的设备。

其核心部分是调谐电路，通过调谐电路将接收到的无线电信号频率与局部振荡器的频率进行匹配，实现信号的选择并放大。

收音机调谐电路的基本组成包括天线、变压器、调谐电容和调谐电感。

首先，天线是接收无线电信号的重要组成部分。

当无线电波通过天线进入收音机时，信号被导入到调谐电路中。

其次，变压器起到了信号的降低与匹配的作用。

变压器通过电感的转换，将高频信号转换为低频信号，并且变压器的阻抗匹配使得信号能够传递到后续的电路中。

接下来，调谐电容和调谐电感在调谐电路中起到了频率选择的作用。

调谐电容由于其容量可调，可以使得电路的共振频率发生变化，从而实现对信号频率的选择。

而调谐电感则通过自感的作用，可以产生与信号频率相关的阻抗，进一步实现对不同频率的信号的选择。

最后，调谐电路中还包括谐振电路和放大电路。

谐振电路利用电容和电感的相互作用，使得电路在特定频率下具有较高的阻抗，从而实现对信号频率的选择和增
强。

放大电路则通过使用放大元件如三极管等，对选中的信号进行放大，从而使其能够进一步被后续电路处理和输出。

综上所述，收音机调谐电路的原理主要是通过调谐电容、调谐电感、变压器和谐振电路的协同作用，实现对接收到的无线电信号频率的选择和放大。

通过这种方式，收音机能够选择不同的频率信号，并将其转化为可听的声音。

这使得我们能够收听各种广播节目和音乐，为我们的生活增添了娱乐和信息。

收音机的原理及电路分析 The Standardization Office was revised on the afternoon of December 13, 2020收音机的原理及电路分析作者: 苏炳锋指导教师：陈学东专业及班级： 10电子通信G52022年2月24日收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。

又名无线电、广播等。

收音机原理与结构就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机或喇叭变成音波。

由于科技进步，天空中有了很多不同频率的无线电波。

如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。

选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

中波的为525—1605kHz。

短波的为3500—18000kHz。

收音机分类常用的收音机是超外差式收音机，主要有调幅收音机、调频收音机和调频立体声收音机三类。

一、按体积从体积大小上可基本分为袖珍型、便携式、台式收音机。

二、按功能从功能上可以基本分为传统机械指针式收音机、非存储模拟调谐数显收音机、能存储电台频率的PLL合成数字调谐收音机、DSP电子数调机。

三、按波段从波段上基本分为调频与中波二波段收音机、与调频二波段收音机、短波与中波二波段收音机、3-4多波段收音机（调频|中波|1-2短波）、5- 14多波段收音机（调频|中波|3-12个短波）、全波段。

目前市场上单波段、二波段收音机较少，融调频、中波与短波为一体的多波段收音机为多。

HX218集成电路AM/FM收音机安装与调试实训报告HX218集成电路AM/FM收音机安装与调试实训报告§1. 概述一、实训目的：1、学习收音机的装配与调试。

2、提高对整机电路图与电路板图的识读能力。

3、掌握收音机生产工艺流程，提高焊接与装配工艺水平。

4、通过收音机组装、调试、检修，使学生提高故障分析能力和动手能力，为更高端的家用电子产品维修打下坚实的理论和实践基础。

二、实训内容：1、HX218集成电路收音机电路原理分析。

2．收音机元器件识别与测量。

3．电路图与印制电路板的对应。

4．掌握印制电路板的组装及焊接工艺。

5．进行AM、FM中频、覆盖的调试及统调和整机测试。

6．收音机电路工作点的测量。

7．故障判断及排除。

三、实训基本要求：1、会识别、检测元器件并判别其质量。

2、能独立识读电路图和印制板图并完成各测试点的测量与整机安装。

3、会排除在调试与装配过程中可能出现的问题与故障。

4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：①接收频率范围：AM 535~1605KHZ FM 87~108MHZ②接收灵敏度：AM 达国家C类标准FM 优于μV级③输出功率大于100mW ④供电电源： DC 3V§2. 收音机的基本工作原理1、收音机的电路结构种类有很多，早期生产的收音机多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路（本机电路采用日本索尼公司生产的调频调幅专用集成电路CXA1691M，国产型号为CD1691M）。

集成电路收音机的特点是：结构比较简单，性能指标优越，体积小等优点。

AM/FM 型的收音机电路可用如图1所示的方框图来表示。

收音机通过调谐回路选出所需的电台，送到变频器与本机振荡电路送出的本振信号进行混频，然后选出差频作为中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号经过检波器检波后输出调制信号（低频信号），调制信号（低频信号）经低频放大、功率放大后获得足够的电流和电压，即功率，再推动喇叭发出响亮的声音。
