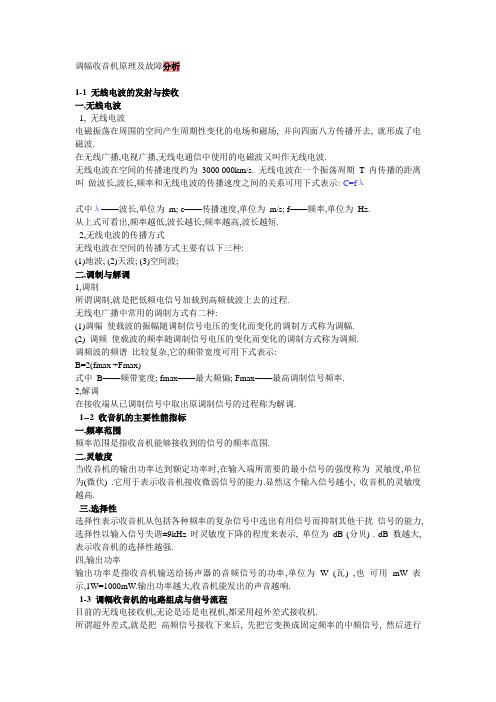

调幅收音机原理及故障分析
1-1无线电波的发射与接收
一、无线电波
1、无线电波电磁振荡在周围的空间产生周期性变化的电场和磁场，并向四面八方传播开去，就形成了电
磁波。在无线广播、电视广播、无线电通信中使用的电磁波又叫作无线电波。
无线电波在空间的传播速度约为3000 000km/s。无线电波在一个振荡周期T内传播的距离叫做波长，波长、频率和无线电波的传播速度之间的关系可用下式表示：
式中——波长，单位为m；——传播速度，单位为m/s；f——频率，单位为Hz。
从上式可看出，频率越低，波长越长；频率越高，波长越短。
2、无线电波的传播方式无线电波在空间的传播方式主要有以下三种：
（1）地波；（2）天波；（3）空间波；
二、调制与解调
1、调制所谓调制，就是把低频电信号加载到高频载波上去的过程。
无线电广播中常用的调制方式有二种：
（1）调幅使载波的振幅随调制信号电压的变化而变化的调制方式称为调幅。
（2）调频使载波的频率随调制信号电压的变化而变化的调制方式称为调频。调频波的频谱比较复杂，它
的频带宽度可用下式表示：B=2（+Fmax）
式中B——频带宽度；——最大频偏；Fmax——最高调制信号频率。
2、解调在接收端从已调制信号中取出原调制信号的过程称为解调。
1--2 收音机的主要性能指标
一、频率范围频率范围是指收音机能够接收到的信号的频率范围。
二、灵敏度当收音机的输出功率达到额定功率时，在输入端所需要的最小信号的强度称为灵敏度，单位为
（微伏）。它用于表示收音机接收微弱信号的能力。显然这个输入信号越小，收音机的灵敏度越高。三、选择性选择性表示收音机从包括各种频率的复杂信号中选出有用信号而抑制其他干扰信号的能力，选择性以输入信号失谐±9kHz时灵敏度下降的程度来表示，单位为dB（分贝）。dB数越大，表示收音机的
选择性越强。
四、输出功率输出功率是指收音机输送给扬声器的音频信号的功率，单位为W （瓦），也可用mW 表
示，1W=1000mW。输出功率越大，收音机能发出的声音越响。
1-3 调幅收音机的电路组成与信号流程
目前的无线电接收机，无论是还是电视机，都采用超外差式接收机。所谓超外差式，就是把高频信号接收下来后，先把它变换成固定频率的中频信号，然后进行放大、解调的接收方式，它具有接收灵敏度高、选
择性好、工作稳定等优点，因此得到广泛应用。
1-4 调幅收音机电路原理与故障分析
一、输入电路
1、输入电路的作用从天线到收音机第一级放大器之间的电路称为输入电路，它的作用是从天线感应到的各种信号中把需要的信号选择出来，并传送到下一级电路，同时把其他不需要的信号有效地加以抑制。
2、输入电路的组成和工作原理收音机的输入电路由调谐线圈L1和可变电容C组成，它是利用串联谐振原理来选择所需要的信号的。调节可变电容C，使它和所要接收的信号发生谐振的过程叫作“调谐”，也就是
通常说的选台。
3、输入电路的种类收音机常用的输入电路主要有磁性天线输入电路和外接天线输入电路两种。
4、输入电路的故障分析
（1）收不到台当输入电路中的电容有短路时，输入的高频信号被短路，收音机收不到节目，但有“沙沙”
的噪声，检查时可以测量电容两面三刀极片间的电阻值，正常时应无穷大。
（2）串台串台是指在收听某一电台时，其他台的声音也一起混时来，原因是输入电路的线圈断线或多股线断股，使输入电路失去调谐作用或选择性非常差而造成的。
（3）灵敏度低引起灵敏度低的原因是输入电路电容漏电、线圈断股或受潮等，使输入回路的Q值下降。
二、变频电路
1、变频电路的作用变频电路是超外式收音机的重要组成部分，它的作用是把输入电路输送过来的高频调
制信号变换为固定频率的中频调制信号。
2、收音机的统调收音机调谐时，在整个频率范围内使本振频率始终比输入回路的谐振频率高465kHz，
称为“统调”。
3、变频电路的故障分析
（1）收不到台如本振停振则不能产生本振信号，高频信号无法混频产生465kHz的中频信号，V1只能输出高频信号，而高频信号被中频选频回路滤去，导致收不到电台节目。
（2）灵敏度低垫整电容失效、振荡线圈受潮使Q值下降、统调不好或中频选频回路失谐等都会引起灵敏
度降低。
（3）噪声大变频管穿透电流大或性能不好、变频管发射极电容漏电引起工作电流增大都会引起噪声大的
故障。
第二章调频收音机原理及故障分析
2—1 调频收音机的电路组成与信号流程
一、调频广播的主要特点
1、抗干扰能力强、信噪比高；
2、频带宽、音质好；
3、可用的频道数目多。
二、超外差式调频收音机的组成方框图和信号流程如图2——1所示。
在天线接收到的各种频率的高频信号中，由输入电路选择出所需接收的那一个高频调频信号（A），经高放电路放大、变频器变频后，变成载频为10。7MHz的中频调频信号（B）。中频调频信号经中放电路放大达到一定的幅度，再经限幅器抑制掉寄生调幅干扰，然后送到鉴频器去进行解调。调频信号经鉴频器解调后还原成频率范围为30Hz--15kHz的音频信号（C），再经音频放大后通过扬声器还原成声音。
2—2 调频收音机的电路原理及故障分析
一、调频高频头电路
1、调频高频头电路的组成与作用调频高频头电路主要包括输入电路、高频放大电路和变频电路。调频高频头的作用是选择所要接收的调频电台信号，并将它放大、混频，变成载频为10。7MHz的中频信号，然
后输送到中频放大器。
2、输入电路调频收音机输入回路的作用是从天线接收到的各种高频信号中选择出调频波段的信号，它分
为固定调谐式输入回路和可变调谐式输入回路两种电路形式。
3、高频放大电路高频放大电路的主要作用是对高频调频信号进行放大，以提高调频收音机的接收灵敏度。高频放大电路一般采用共基放大电路，这是因为共基电路的截止频率高，适用于高频率放大，并且共基电
路的输入阻抗低，容易与天线的阻抗相匹配。
4、变频电路变频电路的作用是把高频调频信号变换成载频固定为10.7MHz的中频信号。
5、AFC电路AFC电路是调制收音机的特殊电路，它的作用是当本振频在工作过程中发生漂移时，能自动
地控制本地振频率回到原来的正确频率上，使调频收音机处于最付佳状态。
二、中频放大电路
调频收音机的中放电路与调幅收音机的主要区别：一是调谐回路的谐振频率不同，二是调频中放电路不加自动增益控制，使中放电路保持较大的增益，以便实现限幅。
三、限幅器
