火灾报警器一、火灾报警控制器划分为：显示屏、水泵启动按钮，消防广播，消防电话、备电箱二、控制状态及显示界面1.控制其状态分为：火警、监管、联动、故障、2.火灾报警，在发生火警报警时、火警指示灯亮、发出火警声/声光报警信号、第一“消音”、然后“复位”键处理3.联动报警，在发生联动报警时、联动指示灯亮、发出火警报警信号、联动无反馈时，联动灯10秒后闪亮，有反馈时，联动灯常亮，且反馈灯亮，声信号可按“消音”键消音，如果再次发生联动部分报警，报警音会再次响起，再次“消音”4.故障报警，在发生故障报警时，故障灯亮，发出故障音，按“消音”建就可以消音，如果无法排除，故障一直在增加，处理办法先关闭各控制器开关再关备电开关最后关闭主电开关，是设备处于关闭状态。
5.查询历史记录，①按F1编程②输入密码：9999 ③按“确定”键④“7”历史记录查询（可按显示屏提示操作），⑤翻页信息查询按“↑”上一个“↓”下一个⑥查询完后按“退出”键三、消防泵按钮分为：消防水泵喷淋水泵1.启动消防水泵按“3”号键，关闭消防水泵同样按“3”键。
2.启动喷淋按钮按“4“号键，关闭喷淋按钮同样按“4”键。
备注：（1）保安人员现场核实报警部位确实起火时应第一时间通知消防控制室人员将联动系统装置调整自动状态，（即钥匙旋转至有效位置）。
四、广播系统1.当保安人员现场核实报警部位确实起火后，应根据现场情况告知监控室人员是否应启动消防广播。
2.消防广播启动程序：①消防控制室人员根据现场保安人员提供的火情信息并结合监控画面选择是否通播或局部播放预警词或疏散词。
②首先插入话筒然后按“线路”键，其次如需通播按广播通播键进行喊话。
如需局部播放按广播控制盘所标示楼层有选择性的喊话五、消防电话分布：中控室总机电话一枚，可移动电话三枚：水泵房一枚，配电房电一枚，备用电话一枚。
分机呼叫主机可直接取下电话或将可移动电话插入手报按钮电话插孔，总机电话立即响应，分机即可与主机通话。
火灾报警系统的联动控制功能有哪些在我们的日常生活和工作环境中，火灾是一种极具威胁性的灾害。
为了及时发现和应对火灾，保障人们的生命财产安全，火灾报警系统应运而生。
而火灾报警系统中的联动控制功能更是至关重要，它能够在火灾发生时自动采取一系列措施，有效地控制火势、疏散人员，降低火灾造成的损失。
那么，火灾报警系统的联动控制功能具体有哪些呢？首先，常见的联动控制功能之一是消防设备的启动。
当火灾报警系统探测到火灾信号后，会立即启动消防水泵。
消防水泵的作用是为消防管网提供足够的压力和水量，确保消防水枪和喷头能够正常工作，及时扑灭火焰。
排烟风机也是联动控制的重要设备。
火灾发生时，会产生大量的浓烟，这些浓烟不仅会影响人员的视线，还可能导致人员窒息。
排烟风机的启动可以将浓烟排出建筑物，为人员疏散和消防救援创造有利条件。
正压送风机也会同时发挥作用。
它能够向楼梯间、前室等部位送风，保持这些区域的正压，防止浓烟进入，保障人员疏散通道的安全。
防火卷帘门的自动降落也是联动控制的重要环节。
在商场、超市等大型建筑中，防火卷帘门可以将建筑物分隔成不同的防火分区。
当火灾发生时，防火卷帘门会自动降落，阻止火势蔓延，为人员疏散和火灾扑救争取时间。
此外，非消防电源的切断也是联动控制的一项重要措施。
火灾发生时，为了避免电气设备引发更大的火灾，火灾报警系统会自动切断非消防电源，如普通照明、空调系统等。
消防广播系统也会被激活。
它会通过扬声器向建筑物内的人员播放火灾警报和疏散指示，引导人员迅速、有序地疏散。
声光报警器也会同时响起，通过强烈的声光信号提醒人们火灾的发生，引起人们的注意。
电梯的迫降也是联动控制的一部分。
火灾发生时，电梯会自动迫降到首层，并停止运行，防止人员被困在电梯内。
气体灭火系统的启动也是一种重要的联动控制功能。
在一些特殊的场所，如计算机机房、配电室等，会采用气体灭火系统。
当火灾报警系统探测到火灾信号后，气体灭火系统会自动释放灭火气体，迅速扑灭火灾。

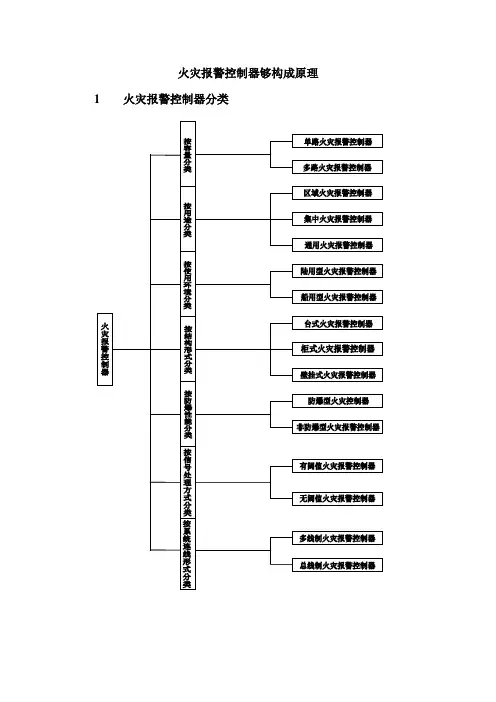

火灾报警控制器够构成原理1 火灾报警控制器分类2 火灾报警控制器主要技术性能2。
1 容量——他是指火灾报警控制器能够接受、处理火灾报警信号的回路数，用“M”表示。
当一个火灾探测器部位号只连接一个火灾探测器时，回路数等于火灾探测器数量。
当一个火灾探测器部位号并联几只火灾探测器时，回路数就少于火灾探测器数量。
对总线制编码传输式火灾报警控制器，一般给出两个有关参数，一个是报警控制器具有的连接火灾探测器的区域数，有“F”表示；另一个是每个区域可连接的火灾探测器数量，用“N”表示。
火灾报警控制器的容量则为区域数乘以每个区域可连接的火灾探测器的数量。
即FN。
对于集中火灾报警控制器，其计算方式与总线制火灾报警控制器相同，只是他所指的区域数为区域火灾报警控制器台数。
火灾报警控制器的容量通常优先在1路、2路、4路、8路、10路、20路、40路、80路、100路、120路中选取。
2。
2 工作电压——火灾报警控制器主电源一般采用AC220V，备用电源采用蓄电池供电的直流电源，供电电压一般为DC（24~32V）。
在交流供电时，当电网电压波动范围为-15%~10%时，火灾报警控制器在其最大负载条件下应能够正常工作；当采用备用电工作时，应优先考虑选用直流24V供电。
备用电源容量应满足火灾报警控制器正常工作24h后，在最大负载条件下正常工作30min2。
3 输出电压——火灾报警控制器的输出电压是指供火灾探测器使用的直流工作电压，一般为DC24V。
根据国标规定，当火灾报警控制器的交流输入电压在187~242V之间时，其输出供火灾探测器的直流工作电压的稳定度和负载稳定度，在最大负载条件下均不应超过2%，即当输出电压为24V时，其允许误差不大于0.48V。
另外，火灾报警控制器输出的最大电流决定了可接负载的大小，一般应大于0.5A。
2。
4 空载功耗——是指火灾报警控制器及其所接的火灾探测器处于监视状态时所消耗的电源功率，一般为几瓦至几十瓦。

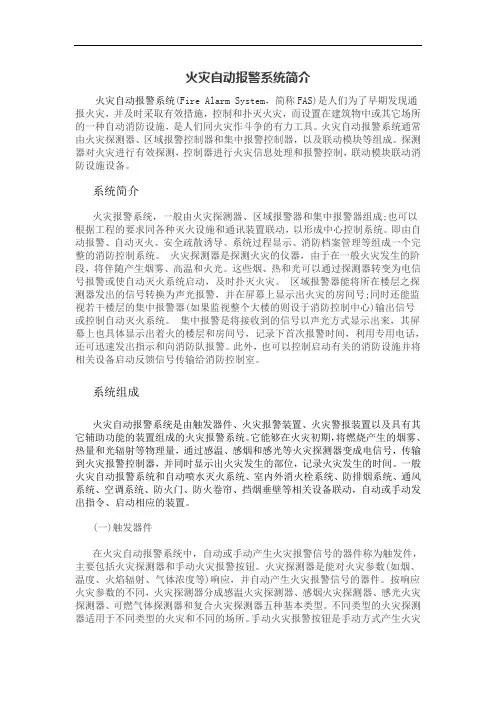

火灾自动报警系统简介火灾自动报警系统(Fire Alarm System，简称FAS)是人们为了早期发现通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是人们同火灾作斗争的有力工具。
火灾自动报警系统通常由火灾探测器、区域报警控制器和集中报警控制器，以及联动模块等组成。
探测器对火灾进行有效探测，控制器进行火灾信息处理和报警控制，联动模块联动消防设施设备。
系统简介火灾报警系统，一般由火灾探测器、区域报警器和集中报警器组成;也可以根据工程的要求同各种灭火设施和通讯装置联动，以形成中心控制系统。
即由自动报警、自动灭火、安全疏散诱导、系统过程显示、消防档案管理等组成一个完整的消防控制系统。
火灾探测器是探测火灾的仪器，由于在一般火灾发生的阶段，将伴随产生烟雾、高温和火光。
这些烟、热和光可以通过探测器转变为电信号报警或使自动灭火系统启动，及时扑灭火灾。
区域报警器能将所在楼层之探测器发出的信号转换为声光报警，并在屏幕上显示出火灾的房间号;同时还能监视若干楼层的集中报警器(如果监视整个大楼的则设于消防控制中心)输出信号或控制自动灭火系统。
集中报警是将接收到的信号以声光方式显示出来，其屏幕上也具体显示出着火的楼层和房间号，记录下首次报警时间，利用专用电话，还可迅速发出指示和向消防队报警。
此外，也可以控制启动有关的消防设施并将相关设备启动反馈信号传输给消防控制室。
系统组成火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。
它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。
一般火灾自动报警系统和自动喷水灭火系统、室内外消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、启动相应的装置。

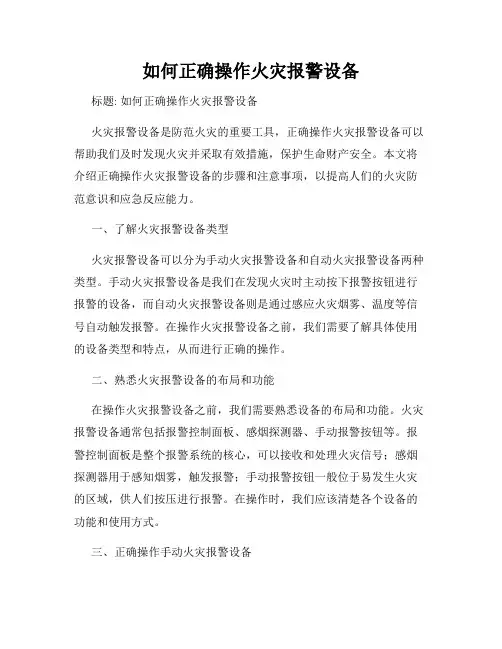

如何正确操作火灾报警设备标题: 如何正确操作火灾报警设备火灾报警设备是防范火灾的重要工具，正确操作火灾报警设备可以帮助我们及时发现火灾并采取有效措施，保护生命财产安全。
本文将介绍正确操作火灾报警设备的步骤和注意事项，以提高人们的火灾防范意识和应急反应能力。
一、了解火灾报警设备类型火灾报警设备可以分为手动火灾报警设备和自动火灾报警设备两种类型。
手动火灾报警设备是我们在发现火灾时主动按下报警按钮进行报警的设备，而自动火灾报警设备则是通过感应火灾烟雾、温度等信号自动触发报警。
在操作火灾报警设备之前，我们需要了解具体使用的设备类型和特点，从而进行正确的操作。
二、熟悉火灾报警设备的布局和功能在操作火灾报警设备之前，我们需要熟悉设备的布局和功能。
火灾报警设备通常包括报警控制面板、感烟探测器、手动报警按钮等。
报警控制面板是整个报警系统的核心，可以接收和处理火灾信号；感烟探测器用于感知烟雾，触发报警；手动报警按钮一般位于易发生火灾的区域，供人们按压进行报警。
在操作时，我们应该清楚各个设备的功能和使用方式。
三、正确操作手动火灾报警设备1.寻找火灾报警设备：手动火灾报警按钮通常被放置在易于寻找的位置，如楼梯间、出口等。
一旦发现火灾，迅速寻找附近的手动火灾报警按钮。
2.确定火灾情况：在按下手动火灾报警按钮之前，需要先判断火灾的严重程度。
如发现小范围的火源，我们可以先考虑使用灭火器或其他灭火手段进行扑灭，然后再按下手动火灾报警按钮。
4.按下手动火灾报警按钮：确认火灾情况后，用力按下手动火灾报警按钮，触发火灾报警。
按下按钮后，我们应该尽快离开火灾现场，确保自身安全，并寻找其他人员提醒他们撤离。
四、正确操作自动火灾报警设备1.了解自动火灾报警设备的指示灯和声响：自动火灾报警设备通常会配备指示灯和声响，以提醒人们火灾的发生。
在操作时，我们应该熟悉设备的指示灯和声响代表的意义，从而能够迅速做出反应。
2.禁止乱动设备：在发生火灾时，我们应该尽量避免乱动设备，以免触发误报警或阻碍火灾报警信号的传输。

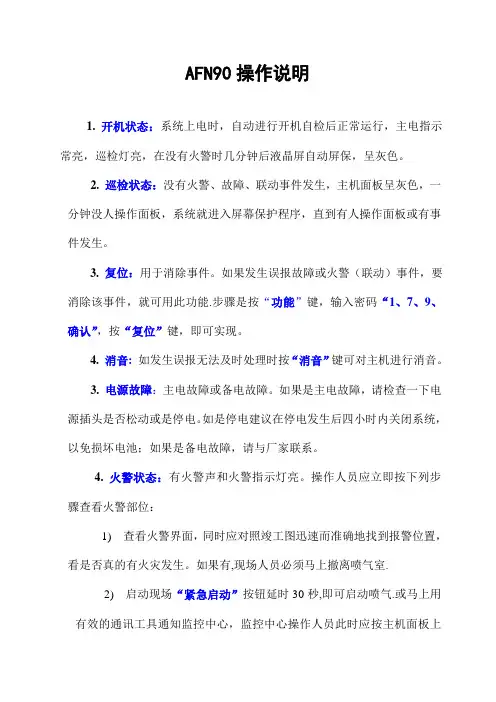

AFN90操作说明1.开机状态：系统上电时，自动进行开机自检后正常运行，主电指示常亮，巡检灯亮，在没有火警时几分钟后液晶屏自动屏保，呈灰色。
2.巡检状态：没有火警、故障、联动事件发生，主机面板呈灰色，一分钟没人操作面板，系统就进入屏幕保护程序，直到有人操作面板或有事件发生。
3. 复位：用于消除事件。
如果发生误报故障或火警（联动）事件，要消除该事件，就可用此功能.步骤是按“功能”键，输入密码“1、7、9、确认”，按“复位”键，即可实现。
4.消音: 如发生误报无法及时处理时按“消音”键可对主机进行消音。
3. 电源故障：主电故障或备电故障。
如果是主电故障，请检查一下电源插头是否松动或是停电。
如是停电建议在停电发生后四小时内关闭系统，以免损坏电池；如果是备电故障，请与厂家联系。
4.火警状态：有火警声和火警指示灯亮。
操作人员应立即按下列步骤查看火警部位：1) 查看火警界面，同时应对照竣工图迅速而准确地找到报警位置，看是否真的有火灾发生。
如果有,现场人员必须马上撤离喷气室.2) 启动现场“紧急启动”按钮延时30秒,即可启动喷气.或马上用有效的通讯工具通知监控中心，监控中心操作人员此时应按主机面板上的“紧急启动”按钮，这时主机显示“喷放延时30秒倒计时”，在这期间如果按主机上面的“紧急停止”键就会停止喷放。
3) 如果主机是手动状态，立即按“确认”键，把手动状态转到自动，启动自动灭火流程，启动警报装置通知人群撤离。
4) 马上通知主管消防的领导及打“119”火警电话报火警。
如果现场没有火警，在控制室复位主机即可；复位后再报火警的设备，先在控制室按下主机“消音”键，然后通知厂家派人处理。
佛山市宇成赋安安全技术产品有限公司 2 0 0 6年10月。
AFN80火灾报警控制器操作说明解析AFN80火灾报警控制器是一种用于火灾检测和报警的设备，该设备是由中国南方电器集团有限公司生产的。
AFN80火灾报警控制器采用先进的微处理器技术，具有灵敏的火灾检测功能和可靠的报警控制功能。
下面是对AFN80火灾报警控制器的操作说明进行解析：一、控制器概述：AFN80火灾报警控制器是一种集火灾检测、报警和控制于一体的综合性设备。
它由主机、扩展模块、显示面板、声光报警器等组成。
AFN80主机具有高性能的微处理器，可对火灾探测器、手动报警按钮、声光报警器等进行监测和控制。
AFN80主机还具备多种报警方式和输出功能。
二、火灾报警控制器的功能：1.实时监测：AFN80主机通过连接火灾探测器对周围环境进行实时监测，一旦检测到火灾信号，将立即启动报警和控制系统。
3.手动报警功能：AFN80主机可通过连接手动报警按钮实现手动报警功能，以便在紧急情况下进行报警。
4.级联功能：AFN80主机支持多台主机级联，可通过网络连接实现报警信息的传递和共享。
5.自动控制功能：AFN80主机可实现对声光报警器、防排烟系统、消防自动喷水系统等的控制和自动启动。
三、火灾报警控制器的操作步骤：1.连接设备：首先，将AFN80主机与各个火灾探测器、手动报警按钮、声光报警器等设备进行连接，确保连接正确可靠。
2.系统初始化：按下控制器中的初始化按钮，系统启动并自检，显示面板上将显示出主机的各项参数和状态。
3.设置参数：通过显示面板上的操作按钮进行参数设置，如报警延时时间、报警方式、报警级别等。
4.录入设备：在系统设置中，录入各个设备的地址和型号，以便主机能够准确进行监测和控制。
5.测试功能：在系统启动后，进行功能测试，确保火灾探测器、声光报警器等设备正常工作。
6.报警处理：一旦系统检测到火灾信号，主机将立即启动报警和控制功能，同时在显示面板上显示相应的报警信息。
7.自动控制：AFN80主机可根据预设的参数和逻辑进行自动控制和启动相应的设备，如启动声光报警器、关闭防排烟系统等。
消防控制联动控制器讲解消防控制联动控制器，这个名字听上去就像一部科幻电影里的高科技玩意儿，实际上，它在我们日常生活中扮演着超级重要的角色。
你知道吗？在大楼里，一旦发生火灾，这个小家伙就像一个身手不凡的指挥官，迅速调动整个系统，确保安全。
这可不是开玩笑的。
说到火灾，大家可能都会有点紧张，想象着浓烟滚滚、火焰肆虐的场景。
别急，这时候消防控制联动控制器就上场了，帮你稳住心神。
想象一下，假如你在家里，正享受着美好的午后时光，突然，警报声响起。
先别慌，听着，那是消防控制联动控制器在发号施令。
它会立刻启动喷淋系统，像一场突如其来的大雨，把火焰压制住。
同时，控制器会把信息传递给消防员，确保他们能在第一时间赶到现场。
这就像是一场团队协作，没有它，后果可想而知。
正是这小小的设备，让每一个人都能心里有底。
这控制器的工作原理其实挺简单，分为检测、联动和控制。
它得通过火灾探测器，像一位侦探，及时发现火灾的蛛丝马迹。
一旦探测到火灾，它就开始联动其他设备，比如门禁系统。
这时候，一扇扇安全门会自动开启，确保逃生通道畅通无阻。
这就像是看电影里的英雄救美，关键时刻把你从危险中救出来，太酷了吧！控制器还会调动警报系统，发出刺耳的警告声，提醒大家赶紧撤离。
相信我，这种声音可真不是闹着玩的，简直能把人吓个半死。
不过，听到它响起，心里却会感到一丝安心，因为知道自己有保护神在护航。
就算是在危险的时候，也能保持冷静，不是吗？很多人可能不知道，消防控制联动控制器也会和空调系统联动。
你想想，要是火灾发生时，空气中弥漫着浓烟，根本无法呼吸，那可真是太糟糕了。
这时候，控制器会自动关闭空调，避免烟雾扩散。
就像是在打麻将的时候，突然有人放了一张“炸弹”，谁都想把这麻烦事情压下去。
在现代建筑中，消防控制联动控制器的应用越来越广泛，几乎成了必备的“标配”。
就像手机一样，没了它，生活简直没法过。
大家有没有发现，有些地方的消防设施看起来特别高端，实际上背后都有这个小家伙在默默支撑。
AFN80火灾报警控制器操作说明解析AFN80火灾报警控制器是一种用于监测和控制火灾报警系统的设备。
它具有多个输入和输出接口，可以与各类火灾报警设备进行连接，如火灾探测器、声光报警器、手动报警按钮等。
本文将对AFN80火灾报警控制器的操作说明进行解析。
一、安装与连接1.安装：根据设备的安装要求，选择合适的安装位置，确保设备固定稳固，并具备良好的通风条件。
禁止在有易燃、易爆、高温等环境下安装。
2.电源连接：将交流电源连接到控制器的电源输入接口，并注意正确的电压和极性。
同时，确保接地良好，以保证设备的安全运行。
3.网络连接：将控制器的网络输出接口连接到网络设备，如交换机或路由器。
可以选择有线或无线方式连接，确保连接稳定可靠。
二、设备初始化1.通电启动：将电源接入并打开电源开关，控制器将自动进行启动自检。
待指示灯显示正常后，初始化完成。
2.确认基本配置：通过键盘和显示屏，确认基本配置信息，如语言选择、时间设定、通信方式等。
按照操作界面提示，进行相应的设置。
三、设备参数设置1.输入参数设置：根据实际情况，设置各个输入通道的参数，如报警延迟时间、触发条件等。
通过操作界面中的菜单选择和输入，完成参数设置。
2.输出参数设置：设置输出通道的参数，如报警信号输出方式、报警时间等。
操作方式与输入参数设置相似。
四、设备状态监测1.故障监测：通过操作界面，查看设备的各项状态信息，如输入通道、输出通道、网络连接等的正常与否。
同时，设备还会提示故障信息，用于帮助用户快速定位故障原因。
五、操作与维护1.系统操作：通过键盘和显示屏上的菜单和指示灯，进行各类操作，如参数设置、状态查看、报警复位等。
根据操作界面的提示，进行相应的操作即可。
2.日常维护：定期检查设备的运行状态和连接情况，确保设备正常工作。
同时，保持设备的清洁，并避免水汽和灰尘进入设备内部。
3.升级和维修：如需升级设备固件或进行维修保养，应由专业人员操作。
禁止未经授权的人员打开设备或进行内部零部件的更换。
火灾报警及消防联动控制系统使用说明火灾报警及消防联动控制系统是一种用于检测火灾并进行报警，同时触发与火灾相关的联动控制设备的系统。
该系统由火灾探测器、声光报警器、消防喷淋系统、疏散指示灯等组成，能够及时发现火灾并采取相应的措施，保障人员的生命安全和财产。
下面是火灾报警及消防联动控制系统的使用说明。
一、系统组成1.火灾探测器：用于检测火焰、烟雾等火灾现象，将信号发送给控制器。
2.控制器：接收火灾探测器发送的信号，进行处理，并触发报警及消防联动控制设备。
3.报警器：在探测到火灾后，发出声音和闪光信号，提醒人员进行疏散。
4.消防喷淋系统：在探测到火灾后，自动启动并喷射水雾或灭火剂进行灭火。
5.疏散指示灯：在火灾发生后，指示灯会自动亮起，指示人员疏散的方向。
二、系统使用步骤1.安装系统：将火灾探测器、报警器、消防喷淋系统和疏散指示灯等设备按照说明书进行正确安装。
注意安装位置的选择，避免阻挡探测器的触发条件。
2.连接系统：将各个设备通过电缆进行连接，确保信号的传递畅通。
3.启动系统：接通电源，开启火灾报警及消防联动控制系统，确保设备正常工作，可以进行自检功能。
4.监控火灾：当火灾发生时，火灾探测器会检测到相应的信号，并发送给控制器。
5.触发报警：控制器接收到火灾信号后，会触发报警器，发出声音和闪光信号，提醒人员注意火灾，并进行及时疏散。
6.启动消防喷淋系统：授权人员可以手动启动消防喷淋系统，也可以设置自动启动，在火灾发生后系统会自动触发喷淋装置进行灭火。
7.疏散指示：火灾报警及消防联动控制系统会自动点亮疏散指示灯，指示人员逃生的方向。
8.关闭报警：在火灾得到控制或救援人员到达后，可以通过系统控制器手动关闭报警器和消防喷淋系统。
三、注意事项1.定期维护：定期检查系统的设备是否正常工作，例如更换疏散指示灯的电池、清洁探测器灵敏元件等。
2.避免误触发：安装火灾探测器时，应避免因烟雾、灰尘等导致误触发，定期清理探测器表面，确保其正常工作。
AFN90火灾报警气体灭火控制器
简单介绍：
AFN90火灾报警气体灭火控制器
【详细说明】
AFN90火灾报警气体灭火控制器，同时具有火灾报警和气体灭火控制双重功能，拥有一区、二区和四区三种分型产品。
是专门为自动气体灭火系统研制的最新一代智能型高可靠火灾报警气体灭火控制器。
产品型号JK-QB-AFN90
执行标准GB4717-97、GB16806-1997
检测编号20040113
正常功耗AC220V，<5W
备用电源正常监视大于24H
负载能力单区：DC24V/2A 2区/4区：DC24V/4A
总线长度<1200米
分区单区、2区、4区
应用领域
可以配接EBM、CO2、七氟丙烷、卤代烷、1211、1301等气体灭火系统。
可以配合管网式、悬挂式、网管混合式、独立式等气体灭火方式。
性能特点
内置fuanawacs智能算法，可有效地消除环境因素的影响，提升系统的可靠性。
各分区设双路智能探测器接口，每区最多可以连接40只编址设备。
中文液晶显示，可直观显示火警、故障、动作延时、气体释放等状态信息，操作简单方便。
可记录最近发生的1000次事件，可重现最后8次喷放过程，方便事故调查。
分区延迟时间0-60秒连续可调，默认为30秒。
可远程设置系统的手动/自动状态。
根据使用需要，可通过增加模块而任意增加输入接口和输出触点。
可将操作和显示面板单独安装在用户系统上，方便组成独立式无管网系统。
具有独立的火警、故障、气体释放、手动状态等干触点开关信号输出，直接上传消控中心。
支持FUANNET 网络协议，采用网络接口模块可实现多机联网或连接到远端监控系统。
