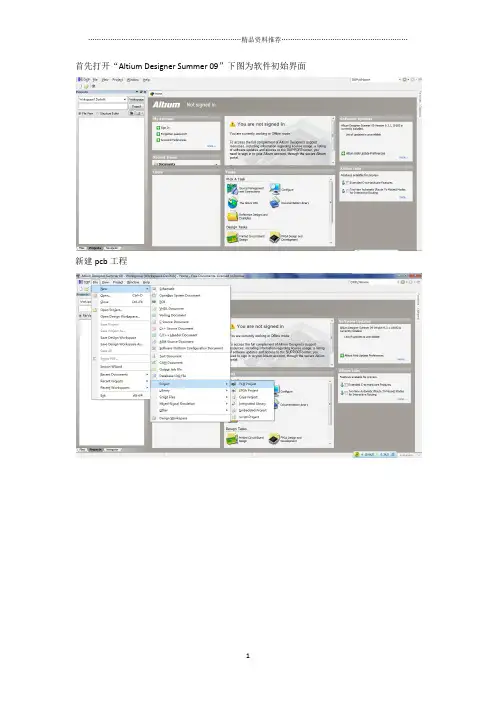

首先打开“Altium Designer Summer 09”下图为软件初始界面
新建pcb工程
建好之后在新建原理图编辑
注意:文件名要保持一致（可以通过点击另存为改名，后缀用默认的就可以了，千万别改）
上图为原理图编辑界面
下图为设计好的电路原理图
上图为元件库，几乎所有的电子元件都能在这里面找到
上图是把设计好的电路原理图编译一下，编译完成之后点击右下角“system”—>“message”无错误提示即表明电路原理图正确
下图为生成网络表格,左边文件区域产生”generate”,网络表格文件即在里面
下图为新建pcb板
生成pcb板,并将生成的网络表格导入,其过程如下:
导入网络表格之后如下：
此时再进行元件布局，可以用手工布局，软件也提供了自动布局功能
上图为手工布局好的pcb板子
下图是用的自动布线功能（点击菜单栏autoroute all，出现下图界面，点击routeall即完成了自动布线）
下图是给板子表面覆铜点击如图快捷图标中的倒数第三个，即出现如下界面。
按着图中显示的操作即可
上图为顶层覆铜下图为底层覆铜
……………………………………………………………精品资料推荐…………………………………………………
最后一个图为完整的电路板的3D视图。
到此电路板就做好了。
