架空输电线路的舞动原因及防治措施架空输电线路是电力系统中重要的组成部分，但由于其特殊的环境和工作条件，经常会出现舞动现象。
舞动是指输电线路在风力、冰雪负荷、温度变化等外力作用下，出现振动和摆动的现象。
舞动不仅会对输电线路的安全稳定运行造成影响，还有可能导致线路故障和事故发生。
对架空输电线路的舞动原因进行深入研究，并采取有效的防治措施，对保障电网安全运行具有重要的意义。
舞动原因：1.风力作用：输电线路在大风环境下容易受到风力的作用而产生摆动和振荡，尤其是在台风、龙卷风等极端天气条件下更加明显。
2.冰雪负荷：冰雪负荷会使得输电线路的强度和刚度变得更低，造成线路跳跃、摇晃和疲劳断裂。
3.温度变化：输电线路在温度变化较大的情况下，容易出现线膨胀、收缩，导致线路振动增大。
4.设备松动：输电线路各种连接件、绝缘子等设备出现松动，会使得线路振动增大并且不稳定。
防治措施：1. 选用适当的材料和结构设计：在输电线路的设计和建设中，应该选择适当的材料和结构设计，提高线路的抗风性能，减小风力作用对线路的影响。
2. 加强线路绝缘和支架结构：对于高寒地区和多风地区的输电线路，应该加强绝缘和支架结构的设计和加固，提高线路的整体抗风能力。
3. 定期检查和维护：对于已经建成的架空输电线路，要定期进行检查和维护，及时发现并处理设备松动或损坏等问题，减小线路的舞动情况。
4. 加固设备连接点：设备连接点是输电线路的关键部位，需要对连接点进行加固处理，提高线路的整体稳定性。
5. 采用智能监测技术：利用智能监测技术对输电线路的舞动情况进行实时监测，及时发现异常情况并采取相应的处理措施。
架空输电线路的舞动现象是电力系统中一个重要的问题，对于其原因进行深入研究并采取有效的防治措施对于保障电网安全可靠运行具有重要意义。
希望相关部门和企业能够加强对架空输电线路舞动问题的研究和管理，确保电力系统的安全稳定运行。
输电架空线路的舞动原因及防舞技术方法分析摘要：输电架空线路的舞动问题会给输电部门带来巨大的经济损失，还时刻威胁着电力系统的安全运行，只有采取科学的防治对策才能减少舞动现象，提高输电线路的稳定性，避免舞动事故的发生。
关键词：输电架空线路；舞动原因；防舞技术在导线舞动出现时，所有的架空线都进行较大幅度的波浪式震动，由于震动的幅度大时间长，容易造成停电、电线断裂等情况，还造成了严重的经济损失。
架空线路舞动是世界性的难题，具有一定的复杂性，主要表现在：导线以及气流的作用就会造成一定的耦合、导向摆动幅度较大说形成的几何非线性等。
随着相关部门对于架空线路舞动研究，已经取得了良好的效果。
一、输电架空线路舞动原因的研究分析1.气候条件的影响一般，在寒冷的覆冰的天气中，大风以及频繁的风向变动是架空线路发生舞动的主要成因。
例如：在寒冷的天气中，覆冰能够使线路变得僵硬，容易形成不同的形状，如果风力较大，相关的空气动力也在不断的变化中，就会造成线路上下的力不平衡，从而出现舞动。
另外，持续的强风能够对架空输电线路造成严重的破坏，例如：导致相关的线路烧断线、掉落等，会造成大范围的停电状况，同时，也对于线路的安全造成一定的影响。
通常来说，在一些开阔的平原地带不容易出现架空线路的舞动，主要是由于平原地区所形成的层流风对架空线路的破坏较小，然而，在一些山区以及居民区发生架空线舞动的几率较高，在这些地区，地面的物体较多，线路一般都架设在较高的地方，风力对于地面的作用力较小，同时还具有很强的稳定性。
一般来说，天气较冷就会引起冷暖气流的交替，会形成强风，容易形成架空线的舞动。
2.产生的机理（1）扭转舞动机理所谓的扭转舞动机理是架空线路在运动中，除了上下舞动之外，还会进行扭动，如果，横向垂直的震动所形成的频率架空线路本身的扭转频率相同时，就会形成舞动。
（2）垂直舞动机理架空线路容易产生偏心，在线路上的垂直作用力大于架空线的气动阻力时，也容易形成舞动现象。
电力建设中架空输配电线路设计及施工发布时间：2023-02-01T07:52:17.902Z 来源：《城镇建设》2022年8月16期作者：樊瑞林[导读] 现阶段，我国的电力行业有了很大进展，樊瑞林内蒙古电力(集团)有限责任公司巴彦淖尔供电分公司摘要：现阶段，我国的电力行业有了很大进展，架空输配电线路设计及施工工作也越来越受到重视。
电力建设是有利于国计民生的重要工程，而在电力建设过程中，为保障有效地进行配电管理，应当注重架空输配电线路的设计，使得其能够正常运转。
同时，也应当注重电力建设工程的施工质量问题，充分保障电力建设过程中的各项施工流程，充分运用现代防雷技术与GPS技术，该文首先分析电力建设中架空输配电线路设计的主要路径，其次探讨电力建设中架空输配电线路的施工，最后就电力配电架空线路的运维要点进行研究，希望能为电力建设的质量发展提供帮助。
关键词：电力建设；架空输配电线路；设计及施工引言：近年来，随着城市的发展，建筑物与线路保护区的矛盾越来越多，由于历史原因，有很多高压架空线路贯穿于城市，新建建筑物已经严重危及电力线路安全运行，同时过近的距离也会对人身安全造成极大地威胁，城市空间紧张，可以将高压线路改造成地下电缆线路，但将原有的高压线路都改造成地下电缆线路造价太高。
如果新建建筑物与线路之间可以安全建设及运行，可以减少迁改工作从而减少建设投资，精确计算现有输电线路导线在各种工况下的安全距离，对城市规划建设非常重要。
1电力建设中架空输配电线路设计的主要路径1.1架空输电线路防雷与接地设计在电网中进行输电线路的防雷设计是输电线路的基本设置，也是输电线路针对雷电最有效的手段。
在实际的应用过程中输电线路进行防雷设计能够减少输电线路被雷电击中的频率，防雷电装置能够极大地减少电线塔中大量的电流，减少雷电对电线塔的破坏。
同时在经过多年的实际研究发现，输电线路架空的高度越高，防雷电装置的成本越低，并且其在防雷效果上也越有优势。
架空输电线舞动事故及防范措施摘要：随着经济社会快速发展，输电线路走廊日益紧张，在路径走廊拥挤地区采用紧凑型输电方案具有巨大的社会效益和经济效益。
因紧凑型线路通过压缩导线相间距离来压缩输电线路走廊，因此存在相间距离小于常规输电线路的固有缺陷，发生舞动后损害将更严重。
基于此，本篇文章对架空输电线舞动事故及防范措施进行研究，以供相关人士参考。
关键词：架空输电线、舞动事故、防范措施引言架空输电线路是供配电系统中的一个重要能量传输纽带，作为电力能量输送的大动脉，它的安全与否决定着下级生产生活的正常。
如果架空输电线路在运行过程中发生短路跳闸等故障，不仅会直接影响下级用户的正常供电，还可能会因为短路故障扩大影响，造成上级电源故障。
所以，对于高压供配电系统所而言，架空输电线路的安全运行直接关乎着电力网络的安全稳定运行。
一、输电线路导线舞动原理输电线路导线舞蹈与一般振动现象不同，受风速影响，具有低频、大振幅等特征的运动轨迹发生变化。
舞蹈故障与风速、风向密切相关，同时与输电线路本身的结构及参数值等有关，架空输电线路一般处于静负荷状态，舞蹈故障发生时形成动态负荷。
这种波动对塔横纵线等有一定影响，对线路造成损害。
其次，塔杆建设过程中，线路舞动下转角角度与设计存在较大出人，横担方向承载力远远大于塔杆所能承受的范围，这样就会造成塔杆失去平衡或损坏。
目前，我国对于输电线路舞动的研究还不够成熟，应该悉心吸取国外的先进技术与防舞动措施，随着社会经济的快速发展，用电需求量不断上涨，架空输电线路工程也逐渐增多，输电线路在运行中所产生的舞动现象属于低频的一种，较多的出现于分裂输电线路中，而分裂输电线路通常在220kv以上的高压输电线路，其所造成的危害相比于其他现象更为严重，从目前来看输电线路舞动所造成的跳闸、停运、变电站失压等问题都是我们所面临的严峻考验，这不仅影响人们的正常用电，还会对社会经济产生一定影响。
当电厂发电机组停运的情况下，给整个电力系统所造成的威胁都是极大的，导线舞动幅度较大的时候较常出现的一种故障就是线路闪络，当线路出现闪络放电的时候，就会造成后续的频繁故障。
电力工程设计手册20 架空输电线路设计随着社会的不断发展，电力工程在各个领域中起着至关重要的作用。
在电力系统中，架空输电线路是一种常见的输电方式，具有输电量大、建设周期短、运行成本低等优点。
架空输电线路的设计尤为重要。
本文将从架空输电线路设计的相关原理、要点和注意事项等方面展开讨论。
一、架空输电线路设计的原理1. 架空输电线路的作用架空输电线路是传送电能的重要工具，通过架设在电力塔上的导线来传输电能。
它起着将发电厂产生的电能传送至各个用电单位的作用，是电力系统中不可或缺的一部分。
2. 架空输电线路的基本原理架空输电线路的设计原理是利用电场的作用，通过导线上的电荷流动来传输电能。
在输电线路中，电流是通过导线上的电荷流动来传输的，而电压是通过电场来传输的。
在架空输电线路的设计中，需要考虑导线的材质、截面积等因素，以及电压的平衡和稳定等问题。
二、架空输电线路设计的要点1. 导线的选择在架空输电线路设计中，导线的选择至关重要。
首先需要考虑的是导线的材质，常见的有铝合金、钢芯铝、铜等，不同材质的导线在输电能力、价格等方面有差异，需要根据具体情况进行选择。
其次是导线的截面积，截面积越大，导线的输电能力越大，但成本也更高，需要综合考虑。
2. 支持结构的设计架空输电线路需要固定在电力塔上，因此支持结构的设计也是极为重要的。
支持结构需要考虑承载能力、稳定性等因素，以确保输电线路的安全和稳定运行。
3. 绝缘设计由于架空输电线路需要跨越大片区域，因此在设计中需要考虑绝缘问题，以防止因树木、建筑物等外界因素导致的短路、断电等问题。
因此绝缘设计也是架空输电线路设计中不可缺少的一环。
三、架空输电线路设计的注意事项1. 环境因素的考虑在架空输电线路的设计中，需要充分考虑当地的环境因素，如气候、地形、自然灾害等，以确保输电线路能够在各种复杂条件下稳定运行。
2. 安全性的保障架空输电线路设计需要充分考虑安全性问题，包括设计的稳定性、可靠性等方面，以确保输电线路能够长期稳定运行，不会对周围环境和人员造成危害。
架空输电线路的舞动原因及防治措施
输电线路在风中会产生舞动，主要是因为以下原因：
1. 风速：风速越大，舞动幅度越大。
2. 导线本身的重量和弹性：导线材质的不同和弹性的差异都会对舞动产生影响。
3. 支柱和牵引绳的刚度：支柱和牵引绳的刚度越大，导线的舞动也就越小。
为了减少输电线路的舞动，可以采取以下防治措施：
1. 选用合适材质的导线：如钢芯铝绞线和高温铝合金导线等，具有较高的强度和刚度，能减小舞动幅度。
2. 加强支柱的稳定性：增加支柱高度和直径，加固基础，能够增强支柱的稳定性，减小导线的舞动。
3. 加装防抖措施：如加装风振防抖器、绝缘子串防振器等，能够减小导线的舞动。
4. 定期检查和维护：及时发现和处理导线松动等问题，对于减小导线舞动也具有重要意义。
同时，对于架空输电线路的设计和建设中，也应根据当地气象条件、地理环境等因素进行充分考虑，采取合理的布置和支架结构等措施，减小导线舞动的可能性。

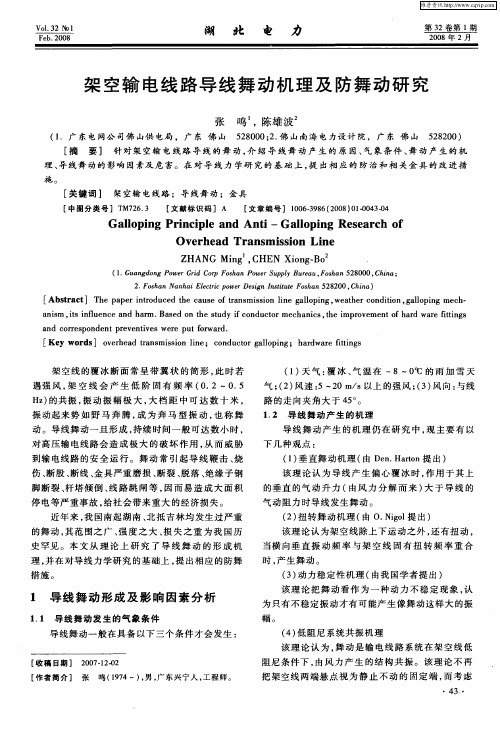

架空输电线路导线舞动原因及防范对策摘要：随着我国冬季气候的不断变化，风、雪、闪电、洪水等自然灾害逐年增多。
伴随着风、雪灾害的发生，由此带来的衍生现象———输电线路导线舞动的危害日趋严重。
近年来，全国许多地方曾发生高压输电线路舞动现象，严重威胁着输电线路的安全稳定运行。
因此，研究输电线路舞动的重要性，寻找控制舞动的有效方法，提高供电的安全可靠性具有重要的社会效益和经济效益。
关键词：架空输电线路;导线舞动原因;导线舞动是指大风作用下频率低、振幅大的架空线路振动，可能导致相间放电或短路的故障。
为保证电网的安全可靠运行，除要有电气方面的技术保障外，输电线路还必须有足够的力学方面的安全性和可靠性。
在风的作用下，导线有可能发生高频微幅的微风振动，也可能发生中频中等幅度的次档距振荡，还可能发生低频率大幅度的舞动。
舞动是不均匀覆冰导线在风的作用下产生的一种低频率（0.1~5Hz）、大幅度（导线直径的20~300 倍）的自激振动，在振动形态上表现为在一个档距内只有一个或少数几个半波。
1防止输电线路舞动的重要性输电线路导线舞动在我国是最为常见的现象之一，舞动问题会涉及到所有的电压等级输电线路。
在中国，由于冬季和早春季节，从北方的黑龙江到南方的湖南都有一条悠久的导线舞动带。
从西北的干冷空气和从东南的暖湿气流，会出现相遇，这些区域很容易形成冻雨或雾区，从而出现导体结冰的情况，并且由于强大的风力，由于满足舞蹈基本要素的特殊气象因素，该带区域的传输线在冬季会被诱导舞动。
其中，辽宁省，湖北省和河南省是中国传统的强势舞动区。
近年来，随着电网建设的发展和极端天气条件的频繁影响，我国架空输电线路舞动事故的频率和强度显著增加，特别是2000年以后，几乎每年都有严重的舞动事故发生，造成严重的损失。
近些年来输电线路大面积覆冰舞动现象，造成多条不同电压等级线路发生机械和电气故障，给电网的安全稳定运行构成巨大威胁, 其中山西、浙江、湖南、河北、山东、陕西、安徽、江苏等省都是首次出现大规模的舞动现象。
架空输电线路的舞动及其防治摘要：输电线路舞动对整个电网会产生负面影响，也会造成相当大范围的危害。
控制输电线路舞动故障的措施很多，但有必要根据实际情况选择有效的措施。
关键词：架空输电线路;舞动;防治前言架空输电线路的舞动对整个电网的安全运行将带来极大的危害，所以为了更好地促进对其的预控，我们必须意识到其带来的危害和形成的原因，从而采取针对性的措施强化对其的预控，从而确保架空输电线路安全高效的运行。
1舞动对输电线路的影响如果导线的舞动幅度相对较大，这时最常见的故障就是线路闪络。
由于在多个档距内出现导线舞动，线路一旦出现首次放电的情况，就可能导致在较长的时间内出现频繁的放电现象，从而使得线路被迫退出运行。
损坏线路的绝缘子和金具:导线在舞动过程中在顺着线路的方向会出现来回窜动的现象，顺着线路的方向悬垂绝缘子串也会随之摆动，进而导致连接处出现滑动摩擦的问题。
2输电线路舞动的特点2.1 输电线路损失相对严重通过现场观察输电线路舞动的情况，螺栓的脱落以及松动问题很容易造成电气故障的发生，绝缘子以及金属器具比较容易受到损坏，同时较常见的还有输电线路导线断股以及断线的问题。
通过查阅相关资料发现，在输电线路舞动现象出现的时候，往往会造成输电线路多次跳闸，同时也会存在众多的机械事故。
在跳闸现象出现后，相间事故以及单相事故都比较普遍，可以说对于输电线路造成相当严重的影响。
2.2 导线舞动范围较大，频率高同其他现象相比较，输电线路舞动具有普遍性，一般都是出现在寒冷的季节，特别是冰霜雨雪以及大风寒冷的一些极端天气中，并且它出现的概率也是比较大的。
对于不同电压等级的输电线路，这一现象的出现还具有全局性，严重时很可能对于周边地区的输电线路都产生不可避免的影响，这样就会存在较大范围的故障。
2.3 同塔多回线路抵御外界环境的能力较弱同塔多回线路同以往的线路相比较，在同一地理以及气候条件下，它出现舞动现象的概率更大。
这也就是说，一旦同塔多回线路出现了这种类型的问题，机械故障、导线断股以及线路跳闸等现象出现的可能性将会更大。

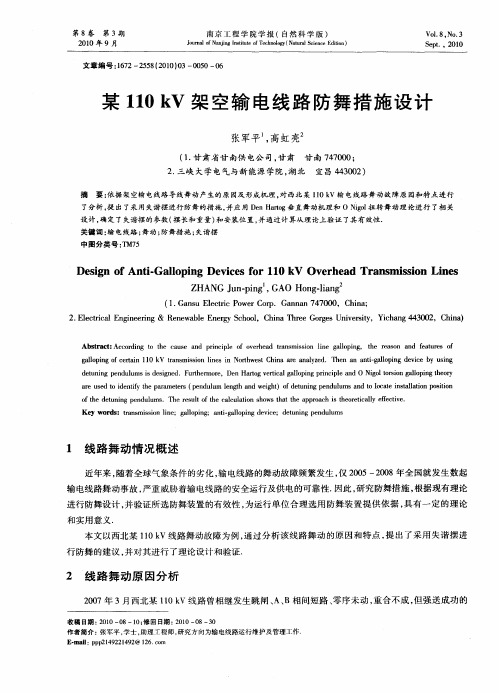

【架空输电线路防舞设计】架空输电线路一、术语和定义1.1舞动电线发生偏心覆冰,在风激励下产生的一种低频、大振幅自激振动.1.2舞动区冬春季节,在冰、风的作用下,线路易于发生舞动的地区,舞动区等级由强到弱可分为3级、2级、1级、0级舞动区共四个等级，不足30%发生概率的地区为0级舞动区, 30%~60%发生概率的为1级舞动区, 60%~90%发生概率的为2级舞动区, 90%以上概率的为3级舞动区。
1.3舞动微气象、微地形地区由于地形、气象等原因而易于发生舞动的局部特殊地区。
1.4防舞装置指对线路舞动有抑制作用的装置,如线夹回转式间隔棒、相间间隔棒、双摆防舞器、失谐摆、偏心重锤等。
1.5组合防舞装置指多种防舞装置组合安装形成的防舞装置系统,主要有相间间隔棒与线夹回转式间隔棒、相间间隔棒与双摆防舞器及线夹回转式间隔棒与双摆防舞器等三种型式。
二、防舞设计基本规定2.1 输电线路防舞设计应根据舞动区域分布图,结合工程特点,因地制宜地选择安全可靠、经济适用的防舞技术方案。
2.2 在舞动区内, 输电线路走向与冬春季节主导风向夹角大于45°的区段,应开展防舞设计。
2.3 应加强对线路舞动资料的积累,分区域、有选择地安装在线监测装置,开展输电线路舞动监测工作。
2.4 输电线路防舞设计,除应符合国家现行有关标准的规定。
三、防舞设计方法3.1 输电线路防舞设计,应从合理选择线路走向和路径、提高线路的机械及电气强度、加装防舞装.費等方面综合考虑, 减少舞动造成线路跳闸和机械损坏、 , 提高输电线路抵御覆冰舞动的能力。
3.2 应根据舞动区域分布图,结合沿线运行经验和线路走向,调査舞动微气象、微地形地区,划分线路舞动等级。
3.3 在1级舞动区,应在跳线金具设计、螺栓防松、预留或加装防舞装置等方面采取措施。
3.4 在2级和3级舞动区,应在导线、绝缘子、金具设计,杆塔加强,螺栓防松,加装防舞装置等方面采取综合措施。
3.5 防舞装置安装设计, 应根据其使用方法和安装要求进行设计、计算,必要时开展相关的机电性能试验。
四、线路路径4.1 选择线路路径时应加强舞动区域的勘测和调査,宜避免路径横穿风口、垭口等舞动微气象、微地形地带。
线路经过峡谷、垭口均可能产生局部大风，对线路安全运行造成影响，如无法避让可采取下列防风灾措施：（1）尽量减小路径走向与所经地区最大风主导风向的夹角；（2）在容易产生强风的地带时，其基本风速应较附近一般地区适当增大；（3）通过差异化设计，提高线路抗风灾能力，必要时还可按稀有风速条件进行验算；（4）根据地形、地物等条件合理地确定耐张段方案，必要时宜缩短耐张段长度，减小风灾倒塔的影响范围。
对易覆冰、风口、高差大地地段，杆塔使用条件应适当留有裕度；（5）适当增加金具设计安全系数和塔身间隙；（6）对可能出现舞动的地段，采用回转式间隔棒和预绞丝线夹等防舞动装置；（7）导线的舞动导致横担的杆件承受交变应力，容易出现疲劳破坏，因此，横担的钢材尽量避免选用延性差的高强钢；（8）铁塔设计时，尽可能选用抗风能力强的结构型式，提高抗风能力。
为了增强杆塔结构在斜向风吹、断线事故时抵抗扭曲的能力，在塔身主材变坡处，塔身与塔头连接处，塔腿与塔身连接处和横向力作用处均应设置水平横隔面。
（9）对局部大风地段还可加装在线监测系统，采集环境气象等实时数据，以便及时采取对应措施。
4.2 线路通过平原开阔地带,宜减小线路走向与冬春季节主导风向夹角,一般宜小于45°。
4.3 线路通过山区,宜沿覆冰背风坡或山体阳坡走线。
经过水库、湖泊等水域附近,宜选择主导风向上风侧走线。
4.4 在2级和3级舞动区,宜适当缩小档距、降低杆塔高度。
4.5 线路跨越主干铁路、高速公路等重要跨越物时,应采用独立耐张段跨越方式,跨越物两侧的杆塔宜采用直线塔。
五、导线5.1 在舞动区,线路导线选择应从允许温升、无线电干扰、电晕噪声等电气性能,结构、强度、阻尼性等机械性能, 以及全寿命周期费用等方面综合考虑。
5.2 在3级舞动区,当满足输送容量、电磁环境等条件时可选择导线分裂根数少的组合方式及能减轻覆冰的导线型式。
5.3 安装或预留防舞装置时, 应根据导线荷载增加情况校验导线安全系数及对地和交叉跨越距离。
六、金具、绝缘子串6.1 在3级舞动区, 一般线路宜适当加大瓷或玻璃悬垂绝缘子串的联间距, 110(66) ~220kv线路应不小于450mm,330kV~750kV线路应不小于500mm,特高圧线路应不小于600mm。
6.2 在2级和3级舞动区,耐张绝缘子串采用双联及以上串型,宜水平方式布置。
6.3 在1级及以上舞动区,耐张塔跳线及跳线金具应考虑加强设计,采用硬跳线时,软跳线与硬跳线连接处强度应适当增加,耐张线夹及4分裂及以上跳线线夹和跳线间隔棒应采用抗舞加强型。
6.4 在2级和3级舞动区,应适当提高联接金具的设计安全系数,一般线路安全系数不宜小于2.75,大跨越线路不宜小于3.3。
330kV及以上电圧等级线路悬垂及耐张联塔金具宜采用EB或GD挂板。
6.5 在2级和3级舞动区,导线悬垂线夹应采用预绞式或加装预绞丝护线条,减小线夹对导线的磨损。
防振锤应采用预绞式。
6.6 在2级和3级舞动区, V型复合绝缘子串绝缘子端部与金具联接宜采用环环联接型式。
七、杆塔7.1 杆塔荷载7.1.1 在3级舞动区线路杆塔横担设计时,宜增加舞动校验工况组合:风速15m/s,冰厚5mm,气温一5℃, 风向90°,组合系取0.9,舞动纵向张力取值应符合下表规定的导线最大使用张力的百分数。
7.1.2 在2级和3级舞动区,对重要交叉跨越段耐张杆塔校验横担部位螺栓孔壁挤压强度时,杆件内力可考虑1.15~1.25的增大系数。
7.2 杆塔型式7.2.1 在3级舞动区,单同路导线宜采用水平布置。
对于导线非水平布置的线路,根据舞动幅值的计算情况, 可适当增加相间距离,不宜采用紧凑型等相间距较小的杆塔型式。
7.2.2 在3级舞动区, 500kV及以上线路重要交叉跨越段耐张塔宜选用钢管塔。
7.3 杆塔构造7.3.1 在1级及以上舞动区,耐张塔横担与塔身连接处,宜采取构造措施,提高一节点平面外刚度。
耐张塔导线横担上平面和地线支架下平面的腹杆应布置成稳定的支撑体系.7.3.2 在3级舞动区,杆塔横担部位受拉构件设计长细比限值不宜大于320。
导线横担部位的节点采用焊接连接时,宜考虑疲劳影响.7.3.3 在1级及以上舞动区,钢管塔的节点宜采用法兰连接或U型、十字、槽型等插板连接;特殊节点可采用球节点.7.3.4 在1级及以上舞动区,杆塔螺栓直径不直小于16mm,螺栓级別不宜低于6.8级,在2级和3级舞动区,耐张塔导地线挂点、横担与塔身连接处等重要节点的螺栓数量宜比计算值増加1~2个,其受力材的螺栓不宜少于2个.7.4 杆塔防松措施7.4.1 在1级及以上舞动区,耐张塔、紧邻耐张塔的直线塔,重要交又跨越段杆塔,应全塔采用双螺母防松螺栓。
对新建杆塔,两个螺母厚度均应釆用国标普通螺母厚度;对进行防舞改造的已建杆塔,内螺母厚度应采用国标普通螺母厚度, 抗拉螺栓的外螺母厚度应取国标普通螺母厚度, 抗剪螺栓的外螺母厚度可取国标普通螺母厚度的一半。
7.4.2 螺母宜采用镀后攻丝技术,减小螺检和螺母间的配合间隙。
7.4.3 设计时应明确螺栓的紧固扭矩及复紧要求,施工时应逐个紧固铁塔螺栓,工程建成一年后和舞动发生后应复紧铁塔螺栓。
八、基础8.1 在3级舞动区, 应根据舞动校验工况校验耐张塔地基及基础的强度和稳定性。
8.2 在3级舞动区,对于重要交叉跨越和重要区段线路,宜适当提高耐张杆塔基础的设计裕度,增加基础柱箍筋的直径或数量。
8.3 在3级舞动区,杆塔宜采用地脚螺栓式基础。
九、防舞装置9.1 防舞装置安装原则9.1.1 特高压输电线路宜采用线夹回转式间隔棒, 也可采用双摆防舞器。
9.1.2 330-750kV同塔双(多)回常规线路宜采用线夹回转式间隔棒、相间间隔棒或相应组合防舞装置, 也可采用双摆防舞器、失谐摆及偏心重锤等, 不同回路可采用不同的防舞装置。
单回常规线路宜采用线夹回转式间隔棒、双摆防舞器、组合防舞装置,也可采用失谐摆及偏心重锤。
紧凑型输电线路宜采用相间间隔棒。
9.1.3 110(66) -220kV输电线路相导线垂直或三角排列时宜采用相间间隔棒,也可采用线夹回转式间隔棒、双摆防舞器、组合防舞装置、失谐摆及偏心重锤等,相导线水平排列时可采用线夹回转式间隔棒、双摆防舞器、组合防舞装置、失谐摆及偏心重锤等。
9.2 防舞装置安装方法9.2.1 线夹回转式间隔棒a) 应将间隔棒的半数夹头采用回转式,安装时,应使得回转式夹头朝向冬春季节主号风向迎风侧。
b) 线夹回转式间隔棒的次档距布置应遵循以下原则:端次档距控制在25~35m之间,中间次档距控制在50~65m之间,采取不等距、不对称的布置方式。
9.2.2 相间间隔棒a) 相间间隔棒不宜安装在同一断面内, 相邻相间间隔棒应错开安装。
b) 为便于安装,宜采用间距可调节绞式或环式连接金具;c) 相间间隔棒安装位置±10m内的子导线间隔棒应移至相间间隔棒同一位置安装。
d)当档距两侧导线挂点高差较大时, 安装方案应依据导线弧垂最低点位置变化情况适当调整。
9.2.3 双摆防舞器a) 档距小于700m时,采用三点布置原则,分别置于: 2/9L、1/2L、7/9L处,并分别以这三点为中心对称布置,档距大于700m时,采用四点布置原则,分别置于: 2/9L、7/16L、9/16L、7/9L处, 并分别以这四点为中心对称布置。
b)双摆质量控制在档内导线总质量的7%左右。
双摆防舞器布置方法采取宏观集中、微观分散的方式,示例:按三个集中布置位置,并取微观安装距离为6m,方案中给出“2 3 2”的布置方式, 一个数字从左到右表示从小号到大号双摆防舞器的安装数量,其中“2”表示这两套双摆分别位于该布置点中心位置左、右3m之处,“3”表示这三套双摆的分配方式为:该布置点中心位置1个,距该布置点中心位置左、右6m各一个; 1 1 1=3的分配方式表示三套双摆分别位于三个布置点中心位置上; 3 4 3=10,其中“4”表示,该布置点中心位置左右3m各一个,左右9m各一个, 一共四个,其它数字依次类推,方案中给出的布置点中心位置距离小号塔的位置,表示该集中布置点的中心位置,根据该布置点的双摆防舞器个数,以该中心位置为对称中心进行分散布置.见下图所示。
9.2.4 失谐摆a) 摆锤总质量不应超过档内导线质量的7%, 摆长不应超过600mm。
b) 安装位置可参考双摆防舞器布置方案。
9.2.5 偏心重锤a) 偏心重锤的重锤总质量应为档内导线质量的8%左右。
