浅谈架空输电线路绝缘子更换工作

钢管杆上更换耐张单串绝缘子作业方法的探讨摘要:介绍了架空输电线路检修人员在钢管杆上从事停电更换耐张单串绝缘子作业面临的困难和存在的风险因素，以承力工具挂点位置选择难和检修作业人员易发生侧翻为切入点进行分析，提出了利用钢绳套和金属平梯组合更换耐张单串绝缘子方法。

该方法降低了作业风险，提高了工作效率，有效解决了钢管杆上耐张单串绝缘子更换难的症结。

关键词：钢管杆;耐张单串绝缘子;检修作业;风险评估;挂点位置;金属平梯近年来,钢管杆凭借其占地面积少、结构美观、安装快捷等优点迅速在输电线路建设工程项目中占据一席之地，主要应用于城区、乡镇、街道等征地困难区域。

随着城镇化建设步伐不断加强，土地资源愈加紧缺，性价比较高的钢管杆将越来越广泛地被使用。

然而，钢管杆上检修消缺作业困难多、风险大，一直困扰着高空检修人员。

因此，钢管杆上检修作业成为架空输电线路巡检人员面临的一项攻关课题。

一、钢管杆上检修作业难点（一）挂点位置选择难钢管杆主要由杆身、法兰及高强度螺栓连接而成，整体结构较为简单；在线路建设过程中施工方便、作业量少，大大缩短了工期，加快了施工进程；乃至在后期线路运维中都显得更优于角钢塔。

然而，在检修作业中，它却为作业人员带来了诸多危险点,结构简单且狭小的横担平台使得杆上高空作业人员相互配合困难，作业挂点位置选择更是难度大。

相比较于由大量主材、斜材和横隔材通过螺栓连接的角钢塔，钢管杆显得结构单一、挂点少、挂孔少，检修作业时承力工具难以悬挂在合适位置。

更换耐张单串绝缘子常用承力工具为手扳葫芦，但是钢管杆横担侧绝缘子挂点附近几乎没有挂孔或挂点供检修选用，而更换耐张单串绝缘子专用卡具使用受限。

承力工具挂点位置选择不恰当，将很大程度影响作业效率，延迟送电时限，甚至直接导致本次检修作业失败。

因此，选择合适挂点位置已成为钢管杆上检修作业的一大难点。

（二）作业人员风险大钢管杆杆位一般处在城区、乡镇、街道等，需跨越高的建筑物、公路及其它低压电力线路，因而钢管杆呼高范围大多在30米及以上，一些检修老工人年龄大，体能下降，攀爬至钢管杆顶进行耐张单串绝缘子更换，骑导线会消耗大量的体力，极易引起体力透支，不能保障作业项目安全、高效地完成。

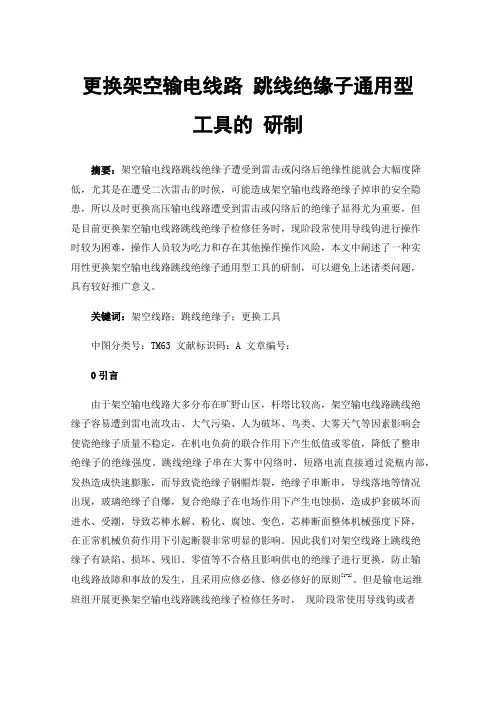

更换架空输电线路跳线绝缘子通用型工具的研制摘要：架空输电线路跳线绝缘子遭受到雷击或闪络后绝缘性能就会大幅度降低，尤其是在遭受二次雷击的时候，可能造成架空输电线路绝缘子掉串的安全隐患，所以及时更换高压输电线路遭受到雷击或闪络后的绝缘子显得尤为重要，但是目前更换架空输电线路跳线绝缘子检修任务时，现阶段常使用导线钩进行操作时较为困难，操作人员较为吃力和存在其他操作操作风险，本文中阐述了一种实用性更换架空输电线路跳线绝缘子通用型工具的研制，可以避免上述诸类问题，具有较好推广意义。

关键词：架空线路；跳线绝缘子；更换工具中图分类号：TM63 文献标识码：A 文章编号：0引言由于架空输电线路大多分布在旷野山区，杆塔比较高，架空输电线路跳线绝缘子容易遭到雷电流攻击、大气污染、人为破坏、鸟类、大雾天气等因素影响会使瓷绝缘子质量不稳定，在机电负荷的联合作用下产生低值或零值，降低了整串绝缘子的绝缘强度。

跳线绝缘子串在大雾中闪络时，短路电流直接通过瓷瓶内部，发热造成快速膨胀，而导致瓷绝缘子钢帽炸裂，绝缘子串断串，导线落地等情况出现，玻璃绝缘子自爆，复合绝綠子在电场作用下产生电蚀损，造成护套破坏而进水、受潮，导致芯棒水解、粉化、腐蚀、变色，芯棒断面整体机械强度下降，在正常机械负荷作用下引起断裂非常明显的影响。

因此我们对架空线路上跳线绝缘子有缺陷、损坏、残旧、零值等不合格且影响供电的绝缘子进行更换，防止输电线路故障和事故的发生，且采用应修必修、修必修好的原则[1-2]。

但是输电运维班组开展更换架空输电线路跳线绝缘子检修任务时，现阶段常使用导线钩或者极绳套，但在实际日常运维情况发现，在使用上述工具开展检修工作过程中存在以下几方面问题：（1）跳线相较于导线更加松弛，用导线钩进行操作时较为困难，操作人员较为吃力；（2）收紧葫芦过程中，导线钩容易发生滑移，高空作业存在风险；（3）利用无极绳套套住重锤，然后利用葫芦收紧，效果较好，但操作过程不规范，存在风险。

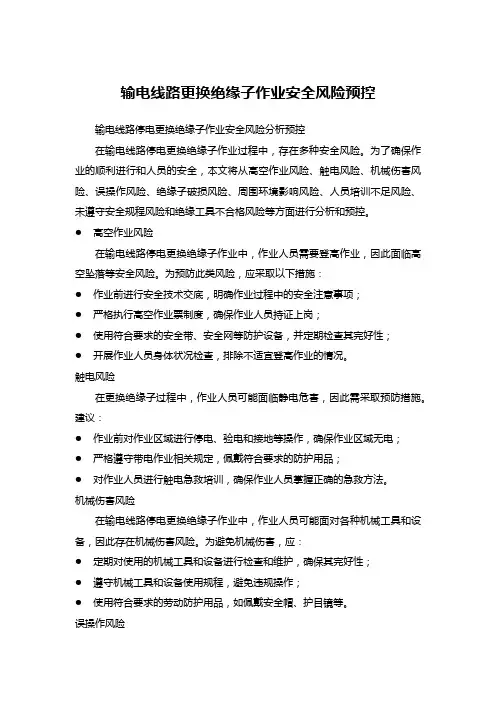

输电线路更换绝缘子作业安全风险预控输电线路停电更换绝缘子作业安全风险分析预控在输电线路停电更换绝缘子作业过程中，存在多种安全风险。

为了确保作业的顺利进行和人员的安全，本文将从高空作业风险、触电风险、机械伤害风险、误操作风险、绝缘子破损风险、周围环境影响风险、人员培训不足风险、未遵守安全规程风险和绝缘工具不合格风险等方面进行分析和预控。

●高空作业风险在输电线路停电更换绝缘子作业中，作业人员需要登高作业，因此面临高空坠落等安全风险。

为预防此类风险，应采取以下措施：●作业前进行安全技术交底，明确作业过程中的安全注意事项；●严格执行高空作业票制度，确保作业人员持证上岗；●使用符合要求的安全带、安全网等防护设备，并定期检查其完好性；●开展作业人员身体状况检查，排除不适宜登高作业的情况。

触电风险在更换绝缘子过程中，作业人员可能面临静电危害，因此需采取预防措施。

建议：●作业前对作业区域进行停电、验电和接地等操作，确保作业区域无电；●严格遵守带电作业相关规定，佩戴符合要求的防护用品；●对作业人员进行触电急救培训，确保作业人员掌握正确的急救方法。

机械伤害风险在输电线路停电更换绝缘子作业中，作业人员可能面对各种机械工具和设备，因此存在机械伤害风险。

为避免机械伤害，应：●定期对使用的机械工具和设备进行检查和维护，确保其完好性；●遵守机械工具和设备使用规程，避免违规操作；●使用符合要求的劳动防护用品，如佩戴安全帽、护目镜等。

误操作风险在输电线路停电更换绝缘子作业中，作业人员可能出现错误和遗漏，导致误操作风险。

为避免误操作，应：●严格执行工作票制度，明确作业内容和安全措施；●对作业人员进行充分的安全技术交底，明确操作规程和注意事项；●定期对作业人员进行技能培训和考核，提高作业人员的技能水平。

绝缘子破损风险绝缘子在以下情况下可能会出现破损：a) 产品质量问题；b) 安装不当；c) 外部损伤等。

若发生绝缘子破损，可能会引发短路等严重后果。

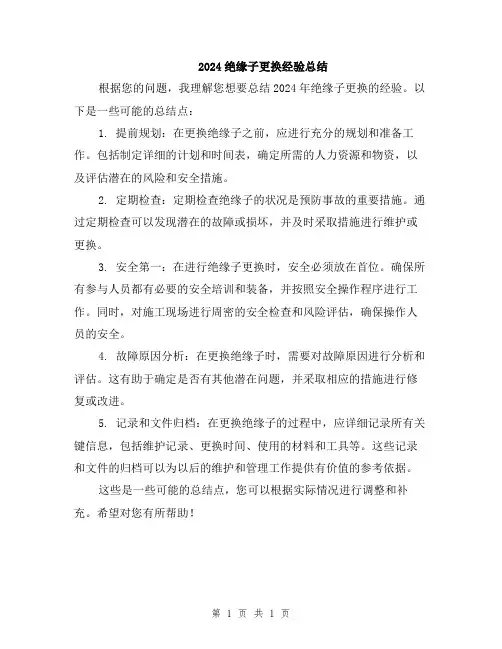

2024绝缘子更换经验总结
根据您的问题，我理解您想要总结2024年绝缘子更换的经验。

以下是一些可能的总结点：
1. 提前规划：在更换绝缘子之前，应进行充分的规划和准备工作。

包括制定详细的计划和时间表，确定所需的人力资源和物资，以及评估潜在的风险和安全措施。

2. 定期检查：定期检查绝缘子的状况是预防事故的重要措施。

通过定期检查可以发现潜在的故障或损坏，并及时采取措施进行维护或更换。

3. 安全第一：在进行绝缘子更换时，安全必须放在首位。

确保所有参与人员都有必要的安全培训和装备，并按照安全操作程序进行工作。

同时，对施工现场进行周密的安全检查和风险评估，确保操作人员的安全。

4. 故障原因分析：在更换绝缘子时，需要对故障原因进行分析和评估。

这有助于确定是否有其他潜在问题，并采取相应的措施进行修复或改进。

5. 记录和文件归档：在更换绝缘子的过程中，应详细记录所有关键信息，包括维护记录、更换时间、使用的材料和工具等。

这些记录和文件的归档可以为以后的维护和管理工作提供有价值的参考依据。

这些是一些可能的总结点，您可以根据实际情况进行调整和补充。

希望对您有所帮助！
第 1 页共 1 页。

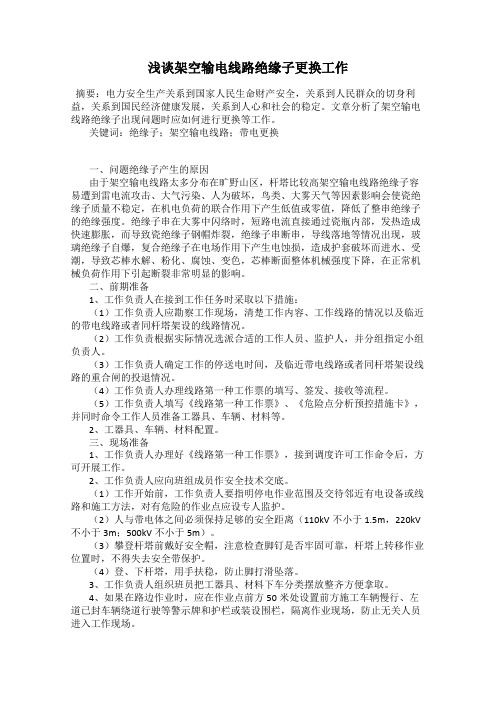

浅谈架空输电线路绝缘子更换工作摘要：电力安全生产关系到国家人民生命财产安全，关系到人民群众的切身利益，关系到国民经济健康发展，关系到人心和社会的稳定。

文章分析了架空输电线路绝缘子出现问题时应如何进行更换等工作。

关键词：绝缘子；架空输电线路；带电更换一、问题绝缘子产生的原因由于架空输电线路太多分布在旷野山区，杆塔比较高架空输电线路绝缘子容易遭到雷电流攻击、大气污染、人为破坏，鸟类、大雾天气等因素影响会使瓷绝缘子质量不稳定，在机电负荷的联合作用下产生低值或零值，降低了整串绝缘子的绝缘强度。

绝缘子串在大雾中闪络时，短路电流直接通过瓷瓶内部，发热造成快速膨胀，而导致瓷绝缘子钢帽炸裂，绝缘子串断串，导线落地等情况出现，玻璃绝缘子自爆，复合绝缘子在电场作用下产生电蚀损，造成护套破坏而进水、受潮，导致芯棒水解、粉化、腐蚀、变色，芯棒断面整体机械强度下降，在正常机械负荷作用下引起断裂非常明显的影响。

二、前期准备1、工作负责人在接到工作任务时采取以下措施：（1）工作负责人应勘察工作现场，清楚工作内容、工作线路的情况以及临近的带电线路或者同杆塔架设的线路情况。

（2）工作负责根据实际情况选派合适的工作人员、监护人，并分组指定小组负责人。

（3）工作负责人确定工作的停送电时间，及临近带电线路或者同杆塔架设线路的重合闸的投退情况。

（4）工作负责人办理线路第一种工作票的填写、签发、接收等流程。

（5）工作负责人填写《线路第一种工作票》、《危险点分析预控措施卡》，并同时命令工作人员准备工器具、车辆、材料等。

2、工器具、车辆、材料配置。

三、现场准备1、工作负责人办理好《线路第一种工作票》，接到调度许可工作命令后，方可开展工作。

2、工作负责人应向班组成员作安全技术交底。

（1）工作开始前，工作负责人要指明停电作业范围及交待邻近有电设备或线路和施工方法，对有危险的作业点应设专人监护。

（2）人与带电体之间必须保持足够的安全距离（110kV不小于1.5m，220kV 不小于3m；500kV不小于5m）。

110kv架空线路直线塔绝缘子的更换技巧综述架空线路是电力系统中常见的一种输电方式，它使用直线塔来支撑输电线路，并通过绝缘子将导线与直线塔隔离，以防止电流泄漏。

在架空线路中，绝缘子是非常关键的部件，它直接影响着线路的安全运行和输电效率。

然而，随着时间的推移，绝缘子可能会出现老化、损坏或者污秽等情况，需要进行更换。

本文将综述110kv架空线路直线塔绝缘子更换的技巧，包括更换前的准备工作、更换过程中的注意事项以及更换后的检查与测试。

一、更换前的准备工作1.审查线路情况：在进行绝缘子更换之前，首先需要对整个线路进行审查，了解线路的走向、地形条件、周围环境等情况。

同时需要对需要更换绝缘子的直线塔进行仔细检查，确定需要更换的绝缘子的具体位置和数量。

2.确定更换计划：在审查完线路情况之后，需要根据绝缘子的实际情况和线路的运行情况，确定更换计划，包括更换时间、更换方式、更换材料等。

3.准备必要工具和材料：根据更换计划，准备必要的工具和材料，例如绝缘子、绳索、安全带、绝缘子更换工具、绝缘子检测仪等。

4.制定安全措施：由于绝缘子更换工作需要在高空进行，因此安全是首要考虑的问题。

制定必要的安全措施，包括安全带使用、工作人员配备、施工区域标识等。

5.通知相关部门和人员：在进行绝缘子更换之前，需要及时通知相关电力部门和施工人员，确保整个更换过程的顺利进行。

二、更换过程中的注意事项1.施工人员安全：在进行绝缘子更换工作时，施工人员的安全是首要考虑的问题。

施工人员需要戴好安全带，并确保安全带的固定牢靠，不得擅自解除安全带。

2.使用专业工具：绝缘子更换工作需要使用专业的工具，例如绝缘子更换工具、绳索等。

使用工具时需要注意操作规范，确保工作的安全进行。

3.防止绝缘子损坏：在更换绝缘子的过程中，需要防止绝缘子受到损坏。

在使用绳索吊装绝缘子时，需要注意绳索的固定牢靠，防止绝缘子在吊装过程中摩擦到直线塔导致损坏。

4.防止触电事故：在更换绝缘子的过程中，需要对线路进行临时隔离，确保施工人员不会因为触电而受伤。

更换绝缘子施工方案1. 引言绝缘子作为输电线路中的重要组成部分，在输电过程中起着非常关键的作用。

然而，由于长期使用和环境的影响，绝缘子可能会出现老化、损坏等问题，给输电线路的安全运行带来隐患。

因此，定期更换绝缘子是必要的维护工作之一。

本文将针对绝缘子的更换施工方案进行详细讨论。

2. 绝缘子的选择在更换绝缘子之前，需要首先选择合适的绝缘子。

绝缘子应根据输电线路的电压等级、线路类型、环境条件等因素进行选择。

常见的绝缘子材料有瓷绝缘子、玻璃纤维增强塑料绝缘子等。

选择合适的绝缘子材料可以提高绝缘子的耐电压、抗污闪击和耐候性能，保证线路的安全运行。

3. 绝缘子更换前的准备工作在进行绝缘子更换工作之前，需要进行一系列的准备工作，以保证施工顺利进行。

具体准备工作包括： - 制定详细的施工方案，并组织施工人员进行培训，确保施工人员熟悉施工流程和注意事项； - 准备所需的工具和设备，包括吊装机械、绝缘子更换工具、检修台等； - 对需要更换绝缘子的线路进行全面检查，记录绝缘子的型号、数量和位置等信息，制定更换计划； - 在绝缘子更换现场设置安全警示标志，并采取必要的安全措施，确保施工安全。

4. 绝缘子更换的施工流程绝缘子更换的施工流程应按照以下步骤进行：4.1 断电检修在开始更换绝缘子之前，需要对相应的线路进行断电检修。

检修人员应根据工作需求，按照规范操作流程，依次进行断电操作，确保施工现场电力安全。

4.2 绝缘子拆卸根据绝缘子更换计划，依次对需要更换的绝缘子进行拆卸。

在拆卸绝缘子时，需注意安全操作，保证施工人员和附近人员的人身安全。

4.3 绝缘子安装将拆卸下来的绝缘子进行清洗和检查，确保其完好无损。

然后，按照绝缘子更换计划，依次将新的绝缘子安装到相应位置。

在安装绝缘子时，需根据绝缘子的特点和要求，采取正确的安装方法，保证绝缘子的牢固性和稳定性。

4.4 绝缘子测试在绝缘子安装完成后，需要进行绝缘子的测试工作，以确保其工作正常。

架空输电线路中绝缘子的应用【摘要】分析绝缘子在当前架空输电线路中的应用，以及绝缘子污闪危害和处理措施。

【关键词】绝缘子；污闪；防污绝缘子是架空送电线路的主体，它不但悬挂导线，而且能使导线之间、导线与杆塔和大地之间保持绝缘。

它不但承受电气作用，同时还承受机械作用。

架空送电线路使用的绝缘子主要是盘型悬式绝缘子，根据不同电压等级和不同的使用条件，由其组成不同片数的单串、双串、V形串等。

1绝缘子分类1.1按形状分类按形状分类有悬式、棒式、柱式、瓷横担等型式。

1.2按材质分类架空送电线路一般分为瓷质悬式绝缘子、钢化玻璃悬式绝缘子、合成硅橡胶悬式绝缘子。

1.3按用途分类（1）额定电压分。

架空送电线路的棒型悬式绝缘子一般直接分为35kV、110kV、220kV、330kV、500kV、750kV、1000kV等不同电压等级的绝缘子；盘型悬式一般按机电或机械破坏负荷根据不同电压等级由不同的片数与金具组成串。

（2）使用污秽区域分。

分为普通悬式和防污悬式。

2绝缘子的特点和技术条件2.1特点（1）瓷质绝缘子。

原料丰富，制造简易，价格低廉，使用方便。

国产瓷质绝缘子，存在劣化率很高，需检测零值，维护工作量大。

遇到雷击及污闪容易发生掉串事故，目前已逐步被淘汰。

（2）玻璃绝缘子。

是以钢化玻璃为介质而制作成的，价格比瓷质略高，使用方便。

在运行中一旦发生低值和零值时能自爆，不用检测它的零值就能发现缺陷以利更换。

遇到雷击及污闪不会发生掉串事故，在Ⅰ、Ⅱ级污区已普遍使用。

（3）合成绝缘子。

在Ⅲ级及以上污区已普遍使用，它的主要特点如下有3点：1）由硅橡胶为基体的高分子聚合物制成的伞盘具有良好的憎水性和憎水迁移性，因而能承受很高的污闪电压。

2）棒芯采用环氧玻璃纤维制成，具有很高的抗拉强度（一般都大于600Mpa），采用φ50mm的芯棒时机械负荷能承受100t，芯棒还具有良好的减震性、抗蠕变性、抗疲劳断裂性。

3）体积小、质量轻（其质量为瓷质串约1/7），具有弹性和抗击穿性，不需检测零值，对110kV以上的，使用时配有1～2只均压环。
