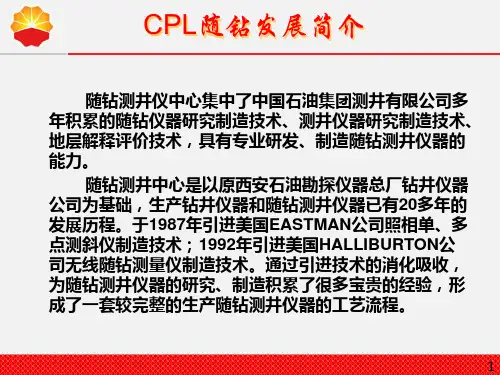

cpl随钻测井介绍

随钻测井介绍-图文2022-9-1摘要：随钻测井由于是实时测量，地层暴露时间短，其测量的信息比电缆测井更接近原始条件下的地层，不但可以为钻井提供精确的地质导向功能，而且可以避免电缆测井在油气识别中受钻井液侵入影响的错误，获取正确的储层地球物理参数和准确的孔隙度、饱和度等评价参数，在油气层评价中有非常独特的作用。

通过随钻测井实例，对随钻测井与电缆测井在碎屑岩中的测井效果进行了对比评价，指出前者受钻井液侵入和井眼变化的影响小，对油气层的描述更加准确，反映出来的地质信患更加丰富。

通过对几个代表性实例的分析，对随钻测井在油气勘探中的作用提出了新认识。

主题词：随钻测井；钻井；钻井液；侵入深度；技术一、引言LWD随钻记录的中子—密度(μN-ρb)与电缆测井值存在一定的系统误差(不同厂商的仪器均存在差别)。

但LWD的ρb测井值由于少受扩径的影响，其岩性值域区间远比后者清晰(图1-b、c，图2)。

三、实例分析LWD随钻测量的电阻率是在钻头破岩后1～2h开始测量(中等硬度的碎屑岩)，此时的井壁破损率和钻井液径向侵入都非常小，所以，基本是“原状”地层的测井值。

1.实例一D井是一口直井(图3)，为欠平衡钻井，CWR的测量点距钻头5.1in，钻速4m/h，钻头破岩后1.25h就可以记录到地层的电阻率，图中实时记录的所有4条电阻率曲线，不同岩性参数处均为重合状，说明地层几乎未被钻井液侵入。

起钻时，又进行重复测量(破岩42h之后)，除泥岩段外，所有砂质岩层都受到了增阻侵入的影响。

但R55A并未发生变化，据计算，此时侵入深度达55in。

2.实例二B井是一口定向井的导眼段(近似直井，图2)，该段使用了LWD，上部的砂岩段中实时记录的电阻率基本为水层特征(负差异或重合)，泥岩段4条曲线则完全重合。

但顶部某740.5～某742.0m电阻率呈正差异(R55A＞R25A)，R55A=1.3Ω2m，为油层特征。

该井完井后，此段地层已浸泡了24d，这时又进行了电缆测井(双感应、中子、密度、自然伽马、井径等)。

内容摘要摘要：随钻测井是在钻开地层的同时实时测量地层信息的一种测井技术,自1989年成功投入商业应用以来得到了快速的发展,目前已具备了与电缆测井对应的所有技术,包括比较完善的电、声、核测井系列以及随钻核磁共振测井、随钻地层压力测量和随钻地震等技术,随钻测井已成为油田工程技术服务的主体技术之一。

随钻测井(LWD)技术的萌芽只比电缆测井晚10年。

由于基础工业整体水平的制约,随钻测井技术在前50多年发展缓慢。

其业务收入和工作量快速增长。

勘探开发生产的需要仍是随钻测井继续发展的强劲动力。

作为一种较新的测井方法,随钻测井技术仍有许多有待发展和完善的方面,尤其是数据传输技术、探测器性能、资料解释和评价等。

关键词：随钻测井 LWD 研究进展第一章随钻测井技术现状迄今为止,随钻测井能提供地层评价需要的所有测量,如比较完整的随钻电、声、核测井系列,随钻地层压力、随钻核磁共振测井以及随钻地震等等。

有些LWD 探头的测量质量已经达到或超过同类电缆测井仪器的水平。

1.1随钻测井数据传输技术多年来,数据传输是制约随钻测井技术发展的“瓶颈”。

泥浆脉冲遥测是当前随钻测量和随钻测井系统普遍使用的一种数据传输方式。

泥浆脉冲遥测技术数据传输速率较低,为4~10 bit/s,远低于电缆测井的传输速率,这种方法不适合欠平衡水平井钻井。

电磁波传输数据的方法也用于现场测井,但仅在较浅的井使用才有效。

哈里伯顿公司的电磁波传输使用的频率为10Hz,在无中继器的情况下传输距离约10000 ft。

此外,声波传输和光纤传输方法还处于研究和实验阶段。

1.2随钻电阻率测井与电缆测井技术一样,随钻电阻率测井技术也分为侧向类和感应类2类。

侧向类适合于在导电泥浆、高电阻率地层和高电阻率侵入的环境使用,目前的侧向类随钻电阻率测井仪器能商业化的只有斯伦贝谢公司的钻头电阻率仪RAB及新一代仪器GVR。

GVR使用56个方位数据点进行成像,图像分辨率比RAB有较大提高。

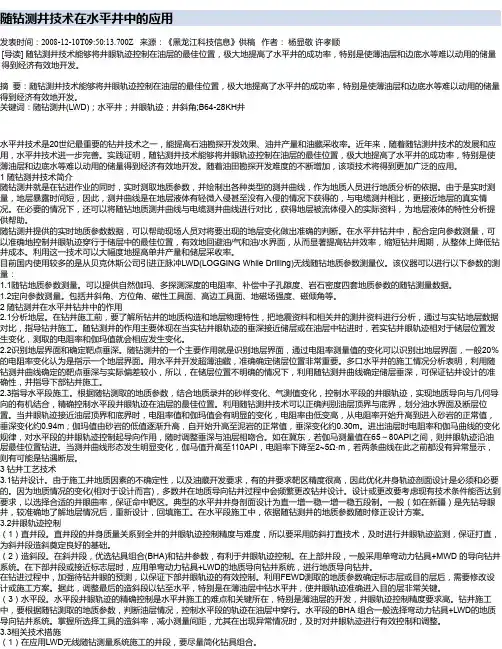

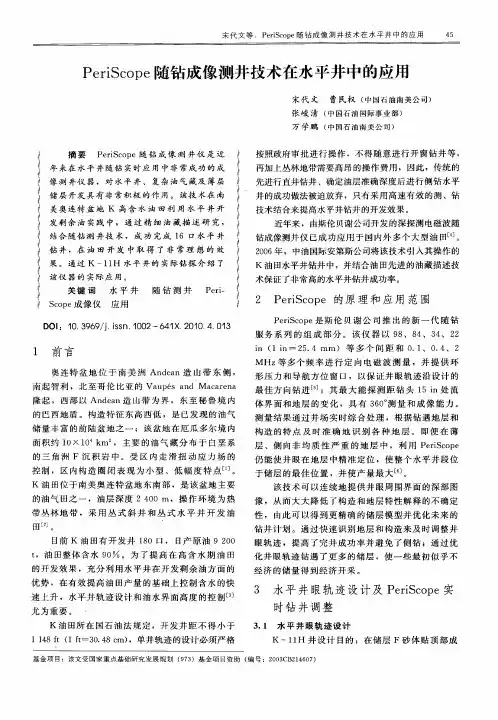

随钻测井技术在水平井中的应用发表时间：2008-12-10T09:50:13.700Z 来源：《黑龙江科技信息》供稿作者：杨显敬许孝顺[导读] 随钻测井技术能够将井眼轨迹控制在油层的最佳位置，极大地提高了水平井的成功率，特别是使薄油层和边底水等难以动用的储量得到经济有效地开发。

摘要：随钻测井技术能够将井眼轨迹控制在油层的最佳位置，极大地提高了水平井的成功率，特别是使薄油层和边底水等难以动用的储量得到经济有效地开发。

关键词：随钻测井(LWD)；水平井；井眼轨迹；井斜角;B64-28KH井水平井技术是20世纪最重要的钻井技术之一，能提高石油勘探开发效果、油井产量和油藏采收率。

近年来，随着随钻测井技术的发展和应用，水平井技术进一步完善。

实践证明，随钻测井技术能够将井眼轨迹控制在油层的最佳位置，极大地提高了水平井的成功率，特别是使薄油层和边底水等难以动用的储量得到经济有效地开发。

随着油田勘探开发难度的不断增加，该项技术将得到更加广泛的应用。

1 随钻测井技术简介随钻测井就是在钻进作业的同时，实时测取地质参数，并绘制出各种类型的测井曲线，作为地质人员进行地质分析的依据。

由于是实时测量，地层暴露时间短，因此，测井曲线是在地层液体有轻微入侵甚至没有入侵的情况下获得的，与电缆测井相比，更接近地层的真实情况。

在必要的情况下，还可以将随钻地质测井曲线与电缆测井曲线进行对比，获得地层被流体侵入的实际资料，为地层液体的特性分析提供帮助。

随钻测井提供的实时地质参数数据，可以帮助现场人员对将要出现的地层变化做出准确的判断。

在水平井钻井中，配合定向参数测量，可以准确地控制井眼轨迹穿行于储层中的最佳位置，有效地回避油/气和油/水界面，从而显著提高钻井效率，缩短钻井周期，从整体上降低钻井成本。

利用这一技术可以大幅度地提高单井产量和储层采收率。

目前国内使用较多的是从贝克休斯公司引进正脉冲LWD(LOGGING While Drilling)无线随钻地质参数测量仪。

随钻测井一﹑随钻测井的引入在油气田勘探、开发过程中，钻井之后必须进行测井，以便了解地层的含油气情况。

一般来说,测井资料的获取总是在钻井完工之后，再用电缆将仪器放入井中进行测量.遇到的问题：1、某些情况下，如井的斜度超过65度的大斜度井甚至水平井，用电缆很难将仪器放下去2、井壁状况不好易发生坍塌或堵塞3、钻完之后再测井，地层的各种参数与刚钻开地层时有所差别.(由于钻井过程中要用钻井液循环，带出钻碎的岩屑，钻井液滤液总要侵入地层二﹑随钻测井的概念随钻测井(因为它不用电缆传输井下信息，所以也称为无电缆测井 )：是在钻开地层的同时,对所钻地层的地质和岩石物理参数进行测量和评价的一种测井技术.首先，随钻测井在钻井的同时完成测井作业，减少了井场钻机占用的时间，从钻井—测井一体化服务的整体上又节省了成本。

其次，随钻测井资料是在泥浆侵入地层之前或侵入很浅时测得的，更真实地反映了原状地层的地质特征，可提高地层评价的准确性.而且，某些大斜度井或特殊地质环境（如膨胀粘土或高压地层）钻井时，电缆测井困难或风险加大以致于不能作业时，随钻测井是唯一可用的测井技术。

另外，近二十年来海洋定向钻井大量增加。

采用随钻定向测井，可以知道钻头在井底的航向，指导司钻操作；可以预测预报井底地层压力异常，防止井喷；可以提高钻井效、钻井速度和精度，降低成本，达到钻井最优化（现代随钻测井技术大致可分为三代）•20世纪80年代后期以前属于第一代可提供基本的方位测量和地层评价测量在水平井和大斜度井用作“保险”测井数据,但其主要应用是在井眼附近进行地层和构造相关对比以及地层评价;随钻测井确保能采集到在确定产能和经济性、减少钻井风险时所需要的测井数据。

•20世纪90年代初至90年代中期属于第二代过地质导向精确地确定井眼轨迹 ;司钻能用实时方位测量 ,并结合井眼成像、地层倾角和密度数据发现目标位臵。

这些进展导致了多种类型的井尤其是大斜度井、超长井和水平井的钻井取得很高的成功率。

内容摘要摘要：随钻测井是在钻开地层的同时实时测量地层信息的一种测井技术,自1989年成功投入商业应用以来得到了快速的发展,目前已具备了与电缆测井对应的所有技术,包括比较完善的电、声、核测井系列以及随钻核磁共振测井、随钻地层压力测量和随钻地震等技术,随钻测井已成为油田工程技术服务的主体技术之一。

随钻测井(LWD)技术的萌芽只比电缆测井晚10年。

由于基础工业整体水平的制约,随钻测井技术在前50多年发展缓慢。

其业务收入和工作量快速增长。

勘探开发生产的需要仍是随钻测井继续发展的强劲动力。

作为一种较新的测井方法,随钻测井技术仍有许多有待发展和完善的方面,尤其是数据传输技术、探测器性能、资料解释和评价等。

关键词：随钻测井 LWD 研究进展第一章随钻测井技术现状迄今为止,随钻测井能提供地层评价需要的所有测量,如比较完整的随钻电、声、核测井系列,随钻地层压力、随钻核磁共振测井以及随钻地震等等。

有些LWD 探头的测量质量已经达到或超过同类电缆测井仪器的水平。

1.1随钻测井数据传输技术多年来,数据传输是制约随钻测井技术发展的“瓶颈”。

泥浆脉冲遥测是当前随钻测量和随钻测井系统普遍使用的一种数据传输方式。

泥浆脉冲遥测技术数据传输速率较低,为4~10 bit/s,远低于电缆测井的传输速率,这种方法不适合欠平衡水平井钻井。

电磁波传输数据的方法也用于现场测井,但仅在较浅的井使用才有效。

哈里伯顿公司的电磁波传输使用的频率为10Hz,在无中继器的情况下传输距离约10000 ft。

此外,声波传输和光纤传输方法还处于研究和实验阶段。

1.2随钻电阻率测井与电缆测井技术一样,随钻电阻率测井技术也分为侧向类和感应类2类。

侧向类适合于在导电泥浆、高电阻率地层和高电阻率侵入的环境使用,目前的侧向类随钻电阻率测井仪器能商业化的只有斯伦贝谢公司的钻头电阻率仪RAB及新一代仪器GVR。

GVR使用56个方位数据点进行成像,图像分辨率比RAB有较大提高。

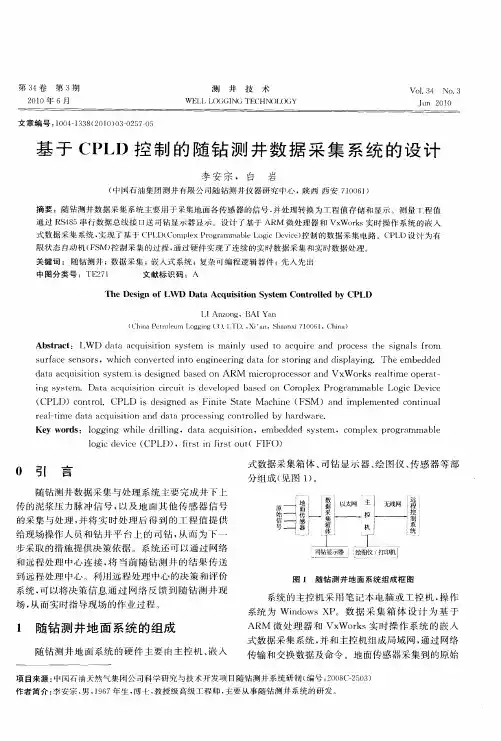

基于CPLD控制的随钻测井数据采集系统的设计
李安宗;白岩
【期刊名称】《测井技术》
【年(卷),期】2010(034)003
【摘要】随钻测井数据采集系统主要用于采集地面各传感器的信号,并处理转换为工程值存储和显示.测量工程值通过RS485串行数据总线接口送司钻显示器显示.设计了基于ARM微处理器和VxWorks实时操作系统的嵌入式数据采集系统,实现了基于CPLD(Complex Programmable Logic Device)控制的数据采集电路.CPLD 设计为有限状态自动机(FSM)控制采集的过程,通过硬件实现了连续的实时数据采集和实时数据处理.
【总页数】5页(P257-261)
【作者】李安宗;白岩
【作者单位】中国石油集团测井有限公司随钻测井仪器研究中心,陕西,西
安,710061;中国石油集团测井有限公司随钻测井仪器研究中心,陕西,西安,710061【正文语种】中文
【中图分类】TE271
【相关文献】
1.CPLD在SL-6504高分辨率感应测井仪数据采集系统中的应用 [J], 李国玉;范宜仁;马明学
2.基于CPLD的电磁波随钻测井仪发射电路设计 [J], 杨国华;张健阁;王珺
3.基于CPLD控制的实用数据采集系统 [J], 孔德明
4.用CPLD实现多通道数据采集系统的A/D转换器控制电路设计 [J], 李志军;李欣然;石吉银;冷华
5.基于CPLD的高速数据采集系统控制模块的设计与实现 [J], 曲震宇;刘胜辉因版权原因，仅展示原文概要，查看原文内容请购买。

cplog成像测井新技术应用典型案例一、背景介绍CPLog成像测井技术是一种基于电磁波传播的测井方法，它可以高分辨率地获取地层中的电性特征，对于油气勘探及开发有着重要的意义。

近年来，随着油气勘探难度的不断提高，传统的测井方法已经不能满足需求。

因此，CPLog成像测井技术应运而生。

二、技术原理CPLog成像测井技术是基于交流电场感应原理实现的。

它通过向地下发送高频交流电磁波信号，并利用地下岩石对电磁波信号的反射和散射来获取地下岩石中的电性信息。

在这个过程中，CPLog成像测井仪器会记录下每个时刻所接收到的信号，并将其转化为数字信号进行处理和分析。

最终，通过对这些数字信号进行处理和分析，我们可以得到一个高分辨率、高精度的地层电性成像图。

三、应用领域CPLog成像测井技术主要应用于油气勘探及开发领域。

通过对地层中的电性特征进行分析，我们可以判断出地层中是否存在油气资源，确定油气储层的位置、厚度和产能等参数。

此外，CPLog成像测井技术还可以用于地质构造的研究、水文地质勘探、岩土工程勘察等领域。

四、应用案例下面我们来介绍一下CPLog成像测井技术在实际应用中的一个典型案例。

1. 案例背景某油田位于中国西南地区，该油田在过去几年里一直处于低产状态。

为了提高油气产量，该油田决定采用CPLog成像测井技术进行勘探。

2. 测井过程首先，勘探团队使用CPLog成像测井仪器对该油田进行了全面的测量。

在测量过程中，CPLog成像测井仪器向地下发送高频交流电磁波信号，并记录下每个时刻所接收到的信号。

随后，将这些数字信号进行处理和分析，并生成一张高分辨率、高精度的地层电性成像图。

3. 结果分析通过对该油田的电性成像图进行分析，勘探团队发现该油田存在一个未被发现的储层。

进一步的分析表明，该储层的厚度达到了20米，且含油饱和度较高。

这意味着该油田还有很大的开发潜力。

4. 应用效果通过CPLog成像测井技术的应用，勘探团队成功地发现了一个未被发现的储层，并确定了其位置、厚度和产能等参数。

适用和解释多种高级随钻测量水平井安德鲁学者霍顿，挪威海德鲁，rve光索尔森，特龙Gravem和基督教Busengdal ，克休斯INTEQ版权所有2006年，联合举行的该协会的Petrophysicists和测井分析员（ SPWLA ）和提交的作者。

本文介绍准备在第47次年度SPWLA测井举办的专题讨论会在Veracruz ，墨西哥， 6月4号至7号，2006 。

摘要在过去20年中，石油工业出现了急剧增加的复杂程度和所达成的生产井。

这些已经取得进展可能引进尖端旋转导向钻井和地层评价系统，使水电和其他运营商将水井到目标更准确和符合成本效益的方式比以往任何时候。

这种环境已经把一个日益依赖测井，随钻（随钻）的测量。

在本文中，我们将审查一些高角和水平井钻井和记录之一，海德鲁公司成熟北海领域，以及如何应用一批先进的随钻测井技术提高答案通过收购全面形成评价数据在一个单一的跑。

在随钻测井技术，将各种标准的测量，如伽玛射线（ GR ）的，多传播电阻率，中子孔隙度和密度，实时成像GR和密度，地层压力和流动性和声波随钻测量挤压和剪切都快速和缓慢编队。

在后期的情况下绕过油田开发石油是耗尽，数据采集程序将发生重大变化，以获取有关信息，以确保最优井筒位置和最大的油气排水。

最大可用的随钻测井技术应用到这种复杂的横向和大位移井。

的经济利益方面的节省时间和行动的费用高昂的环境北海是显而易见的。

该井钻在这些离岸布朗菲尔德环境将是不可能的，但高水平的准确性可以从随钻工具。

实时方面的随钻测井数据采集的关键是提供答案，同时，减少水库钻探和钻井的不确定性。

此外，处理数据的实时，以确保服务质量和亲活动，以及后处理的随钻测井数据，进行了讨论，并说明举例子，以说明这些价值技术，以达到优化水库准入和生产力。

好处访问数据，同时将讨论钻探，包括如何实时测量数据确定地层压力类型的油藏流体早在钻井过程中，以及岩石地层和岩石中的水平井的解释，以确定关键的岩石物理参数，结构以随钻声波随钻成像及软岩剪切包括投入，提高地震决议和领带。
