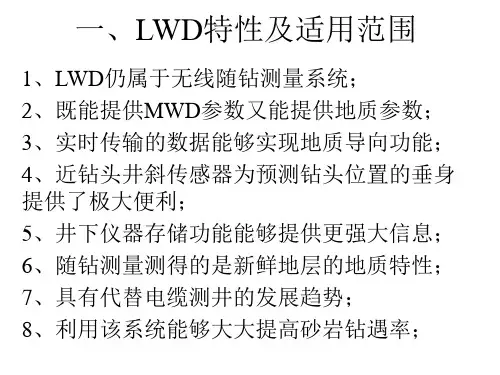

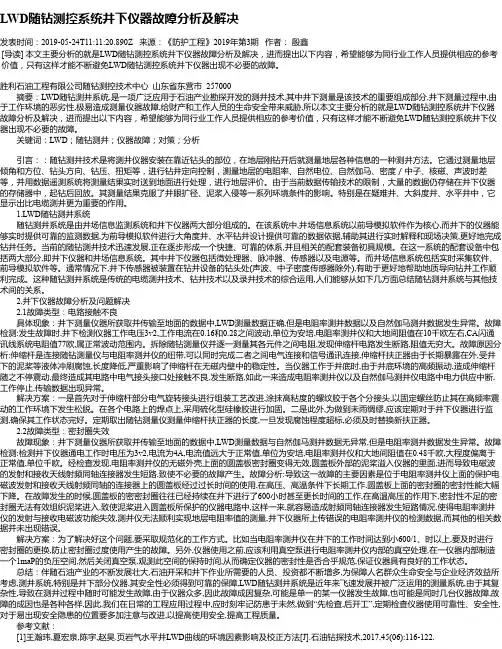

1.LWD随钻测井系统随钻测井系统是由井场信息监测系统和井下仪器两大部分组成的。

在该系统中,井场信息系统以前导模拟软件作为核心,而井下的仪器能够实时提供可靠的监测数据,为前导模拟软件进行大角度井、水平钻井设计提供可靠的数据依据,辅助其进行实时解释和现场决策,更好地完成钻井任务。

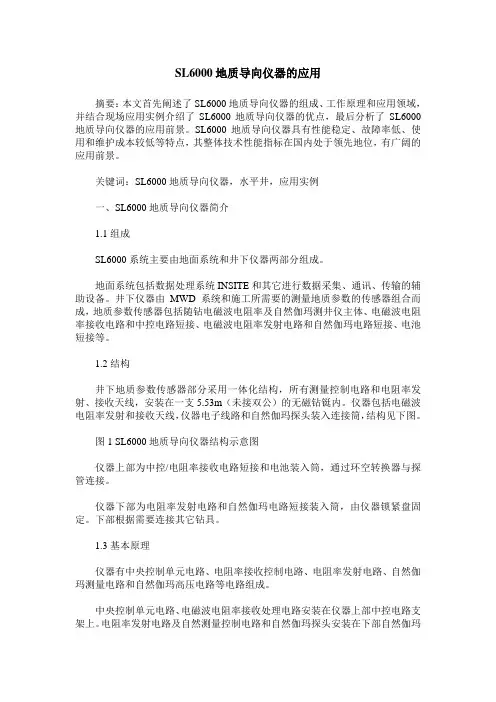

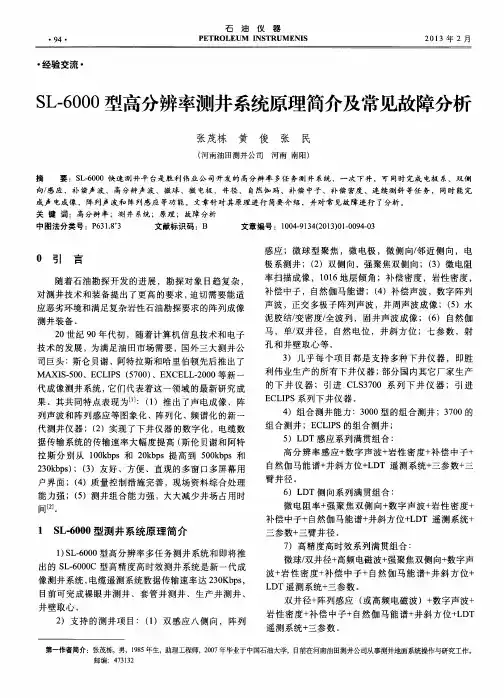

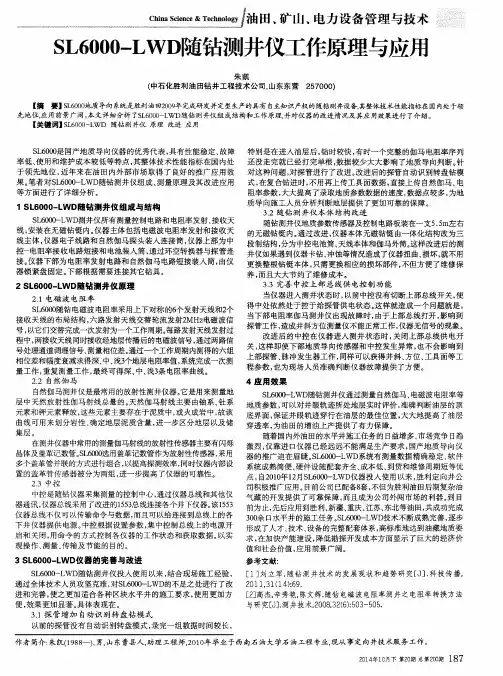

SL6000地质导向仪器的应用摘要：本文首先阐述了SL6000地质导向仪器的组成、工作原理和应用领域，并结合现场应用实例介绍了SL6000地质导向仪器的优点，最后分析了SL6000地质导向仪器的应用前景。

SL6000地质导向仪器具有性能稳定、故障率低、使用和维护成本较低等特点，其整体技术性能指标在国内处于领先地位，有广阔的应用前景。

关键词：SL6000地质导向仪器，水平井，应用实例一、SL6000地质导向仪器简介1.1组成SL6000系统主要由地面系统和井下仪器两部分组成。

地面系统包括数据处理系统INSITE和其它进行数据采集、通讯、传输的辅助设备。

井下仪器由MWD系统和施工所需要的测量地质参数的传感器组合而成，地质参数传感器包括随钻电磁波电阻率及自然伽玛测井仪主体、电磁波电阻率接收电路和中控电路短接、电磁波电阻率发射电路和自然伽玛电路短接、电池短接等。

1.2结构井下地质参数传感器部分采用一体化结构，所有测量控制电路和电阻率发射、接收天线，安装在一支5.53m（未接双公）的无磁钻铤内。

仪器包括电磁波电阻率发射和接收天线，仪器电子线路和自然伽玛探头装入连接筒，结构见下图。

图1 SL6000地质导向仪器结构示意图仪器上部为中控/电阻率接收电路短接和电池装入筒，通过环空转换器与探管连接。

仪器下部为电阻率发射电路和自然伽玛电路短接装入筒，由仪器锁紧盘固定。

下部根据需要连接其它钻具。

1.3基本原理仪器有中央控制单元电路、电阻率接收控制电路、电阻率发射电路、自然伽玛测量电路和自然伽玛高压电路等电路组成。

中央控制单元电路、电磁波电阻率接收处理电路安装在仪器上部中控电路支架上。

电阻率发射电路及自然测量控制电路和自然伽玛探头安装在下部自然伽玛电路骨架上。

仪器以中央控制单元电路（以下简称中控）为主控电路，采用等时工作方式等间隔发送数据采集命令和数据发送命令，电阻率和自然伽玛仪器接收到命令后，完成数据采集并发送到中控，由中控完成数据存储，并且在整理后发送到探管由探管控制泥浆脉冲发生器发送地面系统。

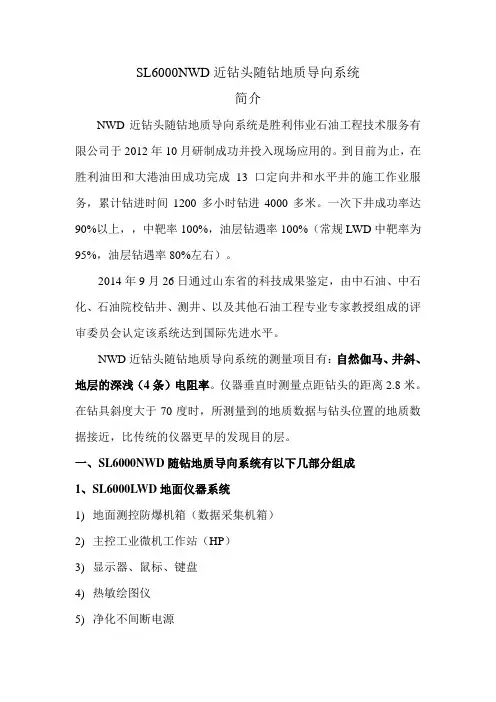

SL6000NWD近钻头随钻地质导向系统简介NWD近钻头随钻地质导向系统是胜利伟业石油工程技术服务有限公司于2012年10月研制成功并投入现场应用的。

到目前为止，在胜利油田和大港油田成功完成13口定向井和水平井的施工作业服务，累计钻进时间1200多小时钻进4000多米。

一次下井成功率达90%以上，，中靶率100%，油层钻遇率100%（常规LWD中靶率为95%，油层钻遇率80%左右）。

2014年9月26日通过山东省的科技成果鉴定，由中石油、中石化、石油院校钻井、测井、以及其他石油工程专业专家教授组成的评审委员会认定该系统达到国际先进水平。

NWD近钻头随钻地质导向系统的测量项目有：自然伽马、井斜、地层的深浅（4条）电阻率。

仪器垂直时测量点距钻头的距离2.8米。

在钻具斜度大于70度时，所测量到的地质数据与钻头位置的地质数据接近，比传统的仪器更早的发现目的层。

一、SL6000NWD随钻地质导向系统有以下几部分组成1、SL6000LWD地面仪器系统1)地面测控防爆机箱（数据采集机箱）2)主控工业微机工作站（HP）3)显示器、鼠标、键盘4)热敏绘图仪5)净化不间断电源6)司钻阅读器（DDU）及连线7)地面测量多种传感器及连线（深度、钩载、泥浆压力探头）2、NWD近钻头随钻测量下井仪器和定向工具1)泥浆脉冲发生器2)探管（井斜方位、工具面）3)短传接收短节4)螺杆马达5)近钻头测量短节（包括自然伽马、电磁波阵列电阻率、井斜探头）6)弯壳体7)稳定器二、SL6000-NWD近钻头仪器主要技术指标项目参数指标外径180mm适用井眼8.5~12.5in耐温150°耐压120MPa连续工作时间>400h脉冲发生器类型正脉冲上传速率0.5bit/s钻头转速100~200r/min马达排量19 ~38 L/s含砂<1%项目测量范围测量精度方位角0-360°±1.5井斜角0-180°±0.2°工具面角0-360°±2.5°GR 0-380API ±5%电阻率R40 0.2~2000Ω.M ±10%@100Ω.M电阻率R20 0.2~2000Ω.M ±10%@100Ω.M三、SL6000-NWD近钻头随钻测量系统特点1)采用近钻头电磁波电阻率，同时测量深浅两条相位和两条幅度电阻率。

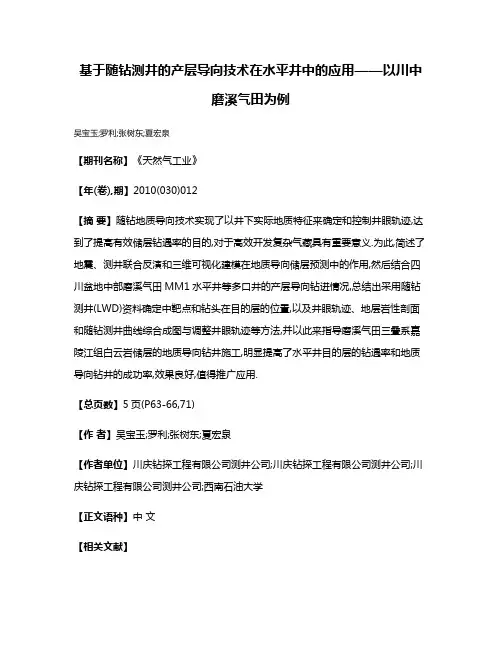

基于随钻测井的产层导向技术在水平井中的应用——以川中磨溪气田为例吴宝玉;罗利;张树东;夏宏泉【期刊名称】《天然气工业》【年(卷),期】2010(030)012【摘要】随钻地质导向技术实现了以井下实际地质特征来确定和控制井眼轨迹,达到了提高有效储层钻遇率的目的,对于高效开发复杂气藏具有重要意义.为此,简述了地震、测井联合反演和三维可视化建模在地质导向储层预测中的作用,然后结合四川盆地中部磨溪气田MM1水平井等多口井的产层导向钻进情况,总结出采用随钻测井(LWD)资料确定中靶点和钻头在目的层的位置,以及井眼轨迹、地层岩性剖面和随钻测井曲线综合成图与调整井眼轨迹等方法,并以此来指导磨溪气田三叠系嘉陵江组白云岩储层的地质导向钻井施工,明显提高了水平井目的层的钻遇率和地质导向钻井的成功率,效果良好,值得推广应用.【总页数】5页(P63-66,71)【作者】吴宝玉;罗利;张树东;夏宏泉【作者单位】川庆钻探工程有限公司测井公司;川庆钻探工程有限公司测井公司;川庆钻探工程有限公司测井公司;西南石油大学【正文语种】中文【相关文献】1.随钻电磁波电阻率测井系统在水平井地质导向中的应用——以苏里格气田西区气水关系复杂区为例 [J], 李进步;吴小宁;魏千盛;陈龙;杨映州;赵忠军2.磨溪气田雷一1中亚段薄储层水平井地质导向着陆技术 [J], 陈东;白璟;谢意;张涛;段敏;刘伟3.随钻测井探边技术在水平井地质导向中的应用 [J], 吴健;胡向阳;李红东;汤翟4.旋转导向随钻成像测井系统在苏里格气田地质导向中的应用 [J], 王树慧;刘永明;高阳;谢文敏;陈楠;费世祥;范箐;石磊5.随钻方位伽马成像测井在鄂尔多斯盆地H井区水平井地质导向中的应用 [J], 张鹏云;孙建孟;成志刚;王志勇;罗少成;吴有彬因版权原因，仅展示原文概要，查看原文内容请购买。

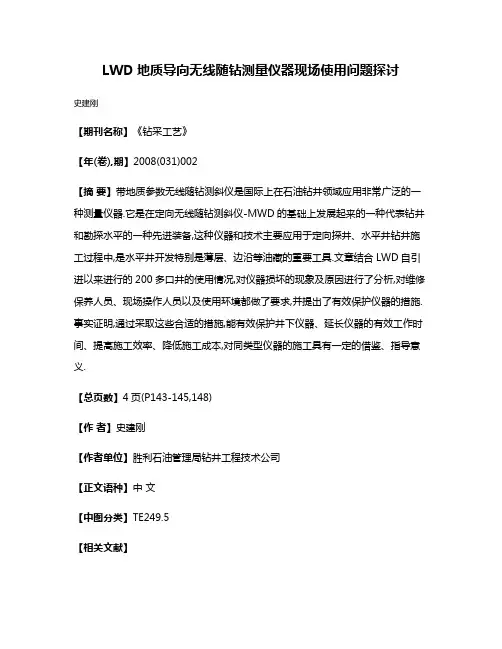

LWD地质导向无线随钻测量仪器现场使用问题探讨
史建刚
【期刊名称】《钻采工艺》
【年(卷),期】2008(031)002
【摘要】带地质参数无线随钻测斜仪是国际上在石油钻井领域应用非常广泛的一种测量仪器.它是在定向无线随钻测斜仪-MWD的基础上发展起来的一种代表钻井和勘探水平的一种先进装备,这种仪器和技术主要应用于定向探井、水平井钻井施工过程中,是水平井开发特别是薄层、边沿等油藏的重要工具.文章结合LWD自引进以来进行的200多口井的使用情况,对仪器损坏的现象及原因进行了分析,对维修保养人员、现场操作人员以及使用环境都做了要求,并提出了有效保护仪器的措施.事实证明,通过采取这些合适的措施,能有效保护井下仪器、延长仪器的有效工作时间、提高施工效率、降低施工成本,对同类型仪器的施工具有一定的借鉴、指导意义.
【总页数】4页(P143-145,148)
【作者】史建刚
【作者单位】胜利石油管理局钻井工程技术公司
【正文语种】中文
【中图分类】TE249.5
【相关文献】
1.无线随钻测量仪器FEWD现场施工常见问题研究 [J], 张鹏
2.LWD随钻测量仪器现场使用问题及解决策略 [J], 张仟
3.Baker LWD无线随钻测井系统现场应用与维护 [J], 张炳顺;刘月军;吕志忠;谭勇志;宋辉;游俊君
4.地质导向无线随钻测量仪器FEWD现场施工常见问题探讨 [J], 刘西林
5.LWD无线随钻测量仪器现场使用问题的思考 [J], 孙泽
因版权原因，仅展示原文概要，查看原文内容请购买。

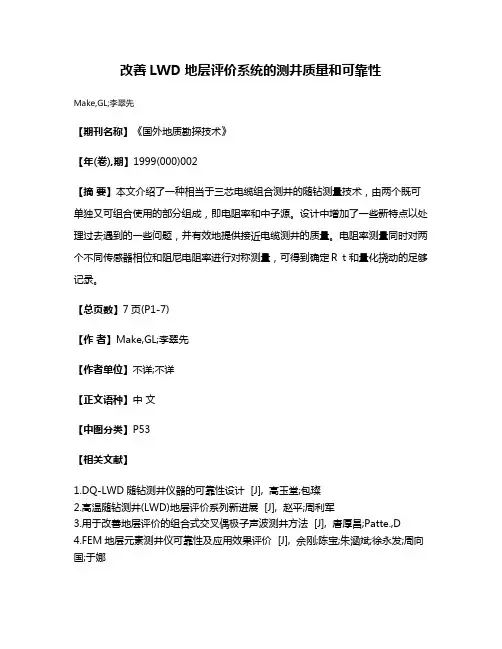

改善LWD地层评价系统的测井质量和可靠性
Make,GL;李翠先
【期刊名称】《国外地质勘探技术》
【年(卷),期】1999(000)002
【摘要】本文介绍了一种相当于三芯电缆组合测井的随钻测量技术，由两个既可单独又可组合使用的部分组成，即电阻率和中子源。

设计中增加了一些新特点以处理过去遇到的一些问题，并有效地提供接近电缆测井的质量。

电阻率测量同时对两个不同传感器相位和阻尼电阻率进行对称测量，可得到确定Ｒｔ和量化挠动的足够记录。

【总页数】7页(P1-7)
【作者】Make,GL;李翠先
【作者单位】不详;不详
【正文语种】中文
【中图分类】P53
【相关文献】
1.DQ-LWD随钻测井仪器的可靠性设计 [J], 高玉堂;包璨
2.高温随钻测井(LWD)地层评价系列新进展 [J], 赵平;周利军
3.用于改善地层评价的组合式交叉偶极子声波测井方法 [J], 唐厚昌;Patte.,D
4.FEM地层元素测井仪可靠性及应用效果评价 [J], 佘刚;陈宝;朱涵斌;徐永发;周向国;于娜
5.测井曲线叠加:利用电缆测井数据改善横向预测和层序地层解释的一种新技术 [J], David G.Quirk;张松扬
因版权原因，仅展示原文概要，查看原文内容请购买。

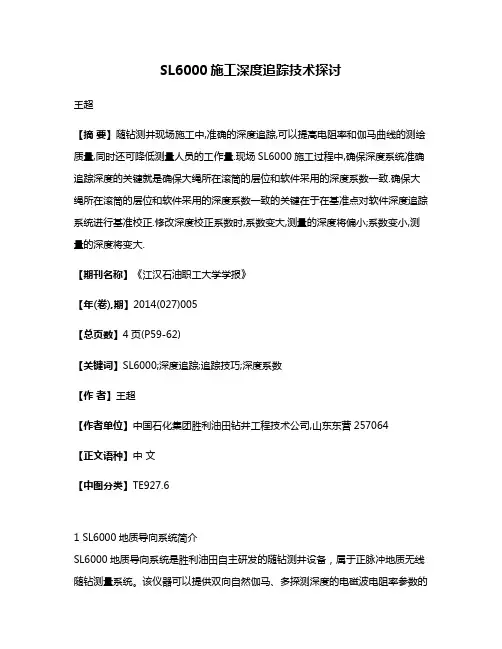

SL6000施工深度追踪技术探讨王超【摘要】随钻测井现场施工中,准确的深度追踪,可以提高电阻率和伽马曲线的测绘质量,同时还可降低测量人员的工作量.现场SL6000施工过程中,确保深度系统准确追踪深度的关键就是确保大绳所在滚筒的层位和软件采用的深度系数一致.确保大绳所在滚筒的层位和软件采用的深度系数一致的关键在于在基准点对软件深度追踪系统进行基准校正.修改深度校正系数时,系数变大,测量的深度将偏小;系数变小,测量的深度将变大.【期刊名称】《江汉石油职工大学学报》【年(卷),期】2014(027)005【总页数】4页(P59-62)【关键词】SL6000;深度追踪;追踪技巧;深度系数【作者】王超【作者单位】中国石化集团胜利油田钻井工程技术公司,山东东营257064【正文语种】中文【中图分类】TE927.61 SL6000地质导向系统简介SL6000地质导向系统是胜利油田自主研发的随钻测井设备，属于正脉冲地质无线随钻测量系统。
